Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt do podnoszenia, przenoszenia i opuszczania materiałów takich jak stal nierdzewna, blacha aluminiowa, deski drewniane i płyty wiórowe VNMAW

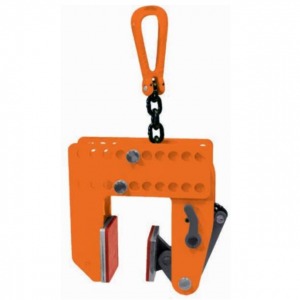

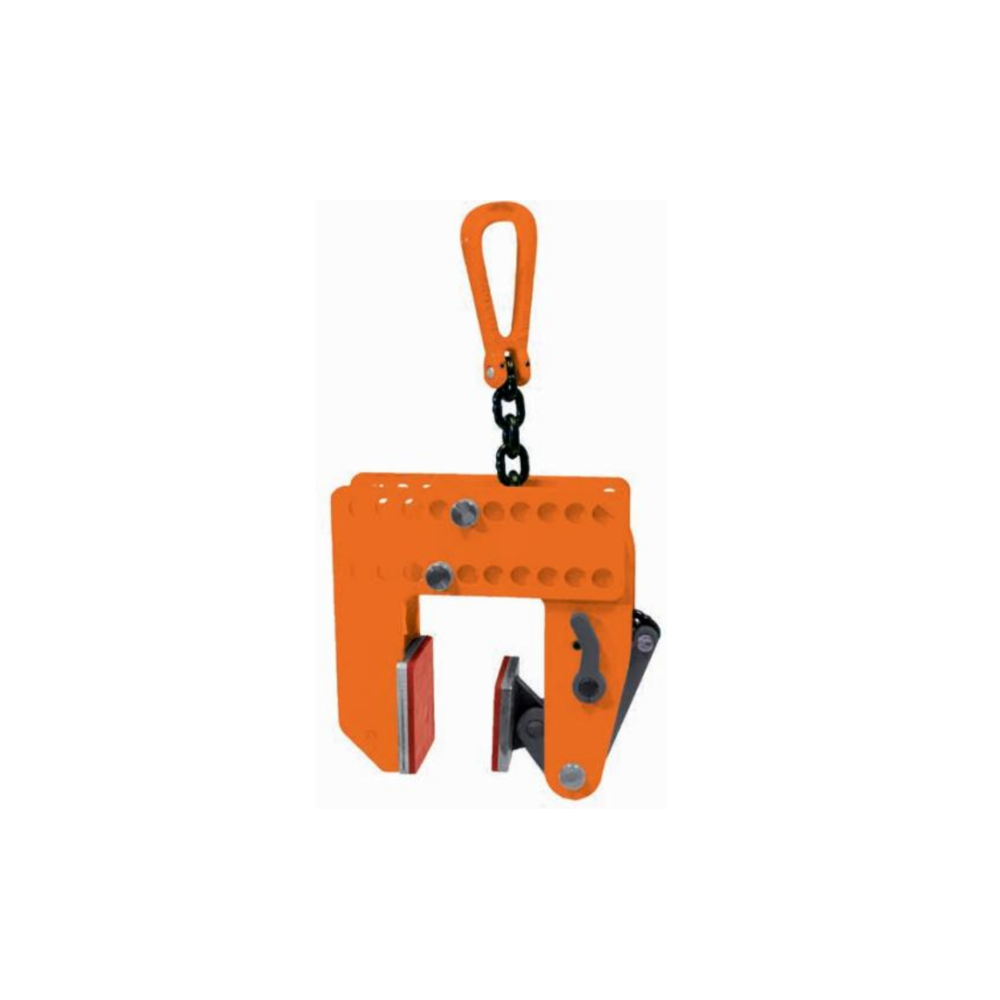

Uchwyt do podnoszenia, przenoszenia i opuszczania materiałów takich jak stal nierdzewna, blacha aluminiowa, deski drewniane i płyty wiórowe VNMAW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG peCLAMP · POWIERZCHNIE BEZ ODCISKÓW · REGULOWANY CHWYT

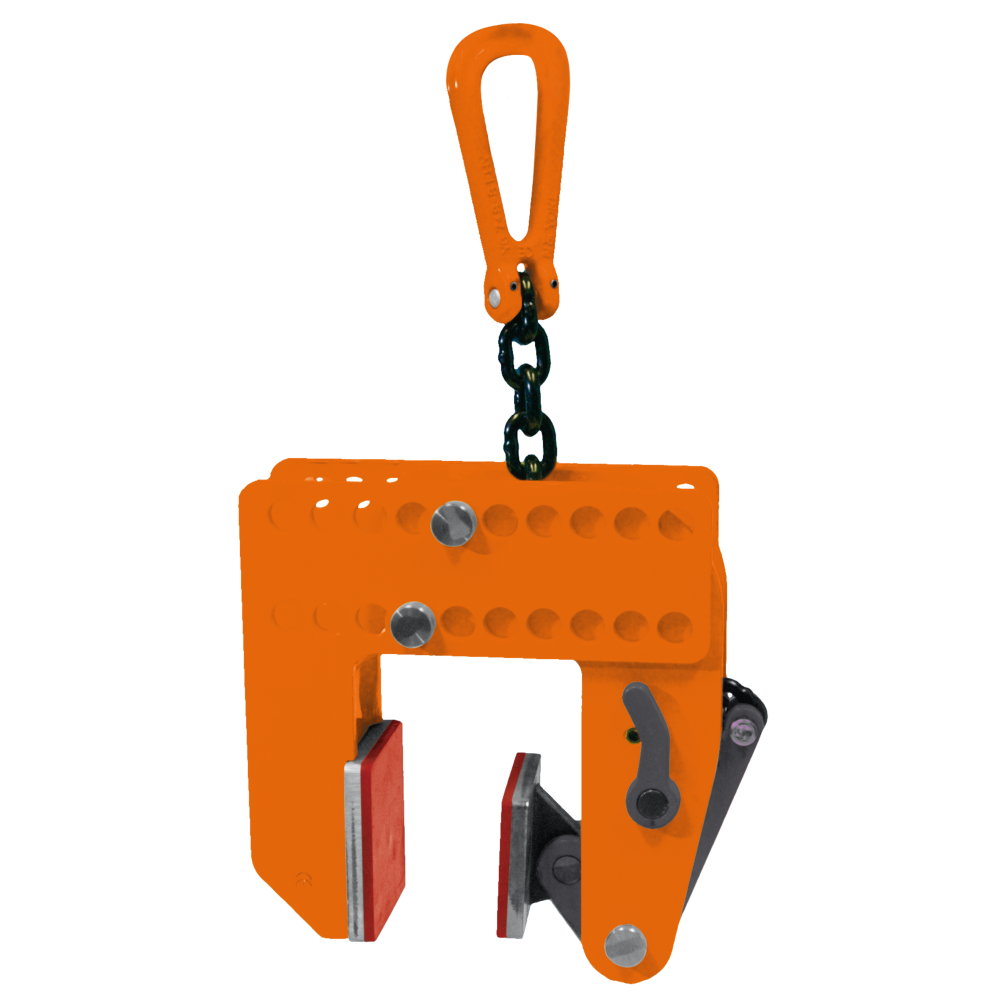

Regulowany uchwyt do pionowego transportu płyt ze stali nierdzewnej, aluminium, drewna i płyt wiórowych. DOR 0,5 t, chwyt 1–180 mm, regulacja co 20 mm. Szczęki z tworzywa chronią powierzchnię przed odciskami przy prawidłowym użyciu.
0,5 tDOR pojedynczego uchwytu1 wykonanie w tabeli producenta
Potrzebujesz doboru uchwytu do płyt VNMAW?
Prześlij materiał, masę, grubość i wymiary płyty oraz wymagania dotyczące jej powierzchni. Pomożemy dobrać uchwyt i układ podwieszenia.
Zapytaj CECHO o VNMAW →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do płyt pewag VNMAW — najważniejsze informacje
POWIERZCHNIASzczęki z tworzywaBez odcisków przy prawidłowym użyciu
ZAKRES CHWYTU1–180 mmRegulacja co 20 mm
DOR UCHWYTU0,5 tBez wymaganego minimum obciążenia
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
UCHWYT DO PŁYT Z WRAŻLIWĄ POWIERZCHNIĄ
Szeroki chwyt i ochrona powierzchni.
pewag VNMAW służy do podnoszenia, przemieszczania i opuszczania pojedynczych płyt. Producent wskazuje stal nierdzewną (inox), blachy aluminiowe, deski drewniane oraz płyty wiórowe. Szczęki z tworzywa są przeznaczone do chwytania bez pozostawiania odcisków na prawidłowo przygotowanym materiale.
Rozwarcie reguluje się skokowo co 20 mm, w całkowitym zakresie chwytu 1–180 mm. Pozwala to dopasować uchwyt do różnych grubości płyty. DOR pojedynczego uchwytu wynosi 0,5 t, a masa własna 10 kg.
Mechanizm blokuje uchwyt w pozycji otwartej i zamkniętej. Szczęki muszą przylegać do powierzchni całą przeznaczoną do tego płaszczyzną. Nie jest wymagane minimalne obciążenie robocze, ale pozostałe wymagania doboru i instrukcji nadal obowiązują.
Uchwyt podwiesza się za ucho połączone z korpusem odcinkiem łańcucha. Przy kilku punktach chwytu trzeba zapewnić równomierny podział obciążenia i dozwolone kierunki sił. Nie wolno podnosić kilku płyt jednocześnie ani zakładać szczęk na powierzchnie stożkowe.
DANE TECHNICZNE PEWAG

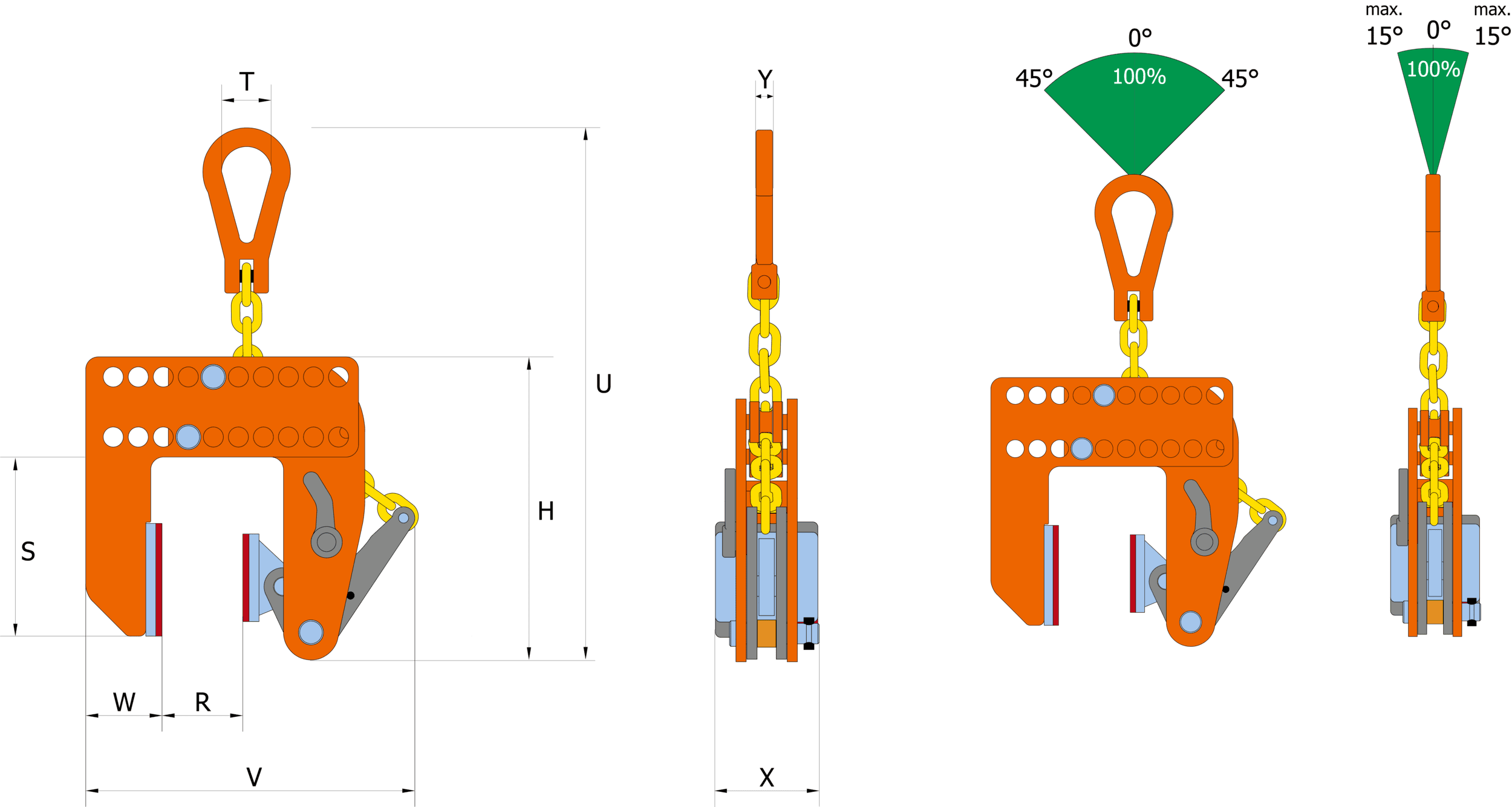

Rysunek wymiarowy i tabela VNMAW
Jedno wykonanie o DOR 0,5 t. R oznacza zakres chwytu, V zmienia się wraz z ustawieniem rozwarcia. Wymiar H potwierdza katalog producenta.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

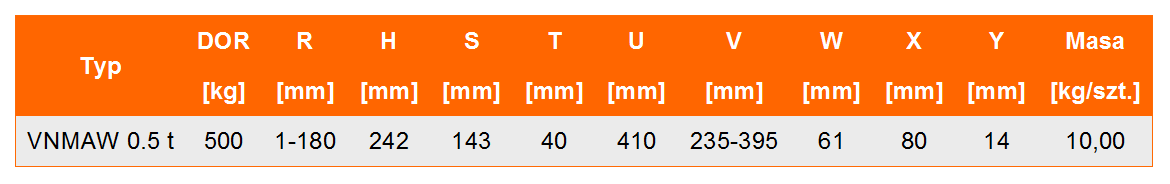

| Typ | DOR [t] | Chwyt R [mm] | H [mm] | S [mm] | T [mm] | U [mm] | V [mm] | W [mm] | X [mm] | Y [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VNMAW 0.5 t | 0,5 | 1-180 | 242 | 143 | 40 | 410 | 235-395 | 61 | 80 | 14 | 10 |
DOR w t; wymiary i zakres chwytu w mm; masa w kg/szt. H = 242 mm według katalogu pewag, s. 30. Kierunki obciążenia dobieraj według rysunku i instrukcji. Źródło: karta producenta pewag VNMAW ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać VNMAW?
Znaczenie mają grubość płyty, jej powierzchnia i rozkład obciążenia.
Regulacja i zawieszenie
Ustaw rozwarcie odpowiednio do grubości materiału i sprawdź blokadę. Przy wielu uchwytach dobierz zawiesie lub trawersę do rozkładu sił; nie sumuj samych nośności uchwytów jako DOR całego zestawu.
Warunki użytkowania
Instrukcja serii VNMW/VNMAW podaje temperaturę pracy od −10 do +60°C. Uchwyty stosuj w normalnych warunkach atmosferycznych. Zdejmuj je dopiero po stabilnym odstawieniu i całkowitym odciążeniu płyty.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja pewag VNMW/VNMAW opisuje dopuszczalne zastosowania, obsługę blokady, kontrolę szczęk i zasady użycia wielu uchwytów. Producent wskazuje normę EN 13155. Przed pracą zapoznaj się z dokumentacją właściwego wykonania.
Instrukcja i dokumentacja producenta ↗Karta VNMAW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem sprawdź okładziny, korpus, łańcuch, ucho, sworznie, sprężynę i blokadę. Instrukcja przewiduje kontrolę co miesiąc oraz przegląd i próbę co najmniej raz w roku przez właściwy serwis. Stosuj oryginalne części pewag.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy VNMAW pozostawia ślad na płycie?
Szczęki z tworzywa zaprojektowano do chwytania bez odcisków. Wymaga to właściwego materiału, czystych i nieuszkodzonych okładzin oraz pełnego przylegania do powierzchni.
Jaki jest zakres regulacji?
Zakres chwytu wynosi 1–180 mm. Rozwarcie uchwytu reguluje się skokowo co 20 mm.
Czy obowiązuje minimalna masa płyty?
Nie. Producent nie wymaga minimalnego obciążenia dla VNMAW. Maksymalny DOR jednego uchwytu wynosi 0,5 t.
Czy można podnosić płytę wiórową lub aluminium?
Tak, producent wskazuje płyty wiórowe, deski drewniane, blachy aluminiowe i stal nierdzewną. Materiał oraz miejsce chwytu muszą spełniać warunki instrukcji.
Czy uchwyt służy do pakietów płyt?
Nie. Instrukcja dopuszcza podnoszenie pojedynczej płyty. Nie używaj go do pakietów ani powierzchni stożkowych.
Jakie informacje przesłać do wyceny?
Podaj materiał, masę, grubość i wymiary płyty, stan jej powierzchni, liczbę punktów chwytu oraz sposób podwieszenia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz uchwyt do płyt VNMAW z CECHO.
Prześlij dane płyty i wymagania dotyczące powierzchni. Pomożemy dobrać VNMAW oraz właściwe zawiesie.
