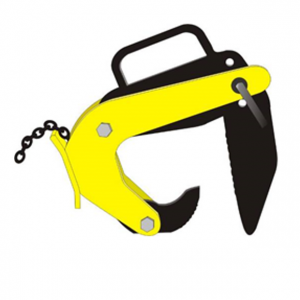

Uchwyt do podnoszenia kręgów betonowych typ UBX
Dobór i wsparcie techniczne: CECHO.
UCHWYT UBX · KRĘGI BETONOWE · ZAWIESIE ŁAŃCUCHOWE
Uchwyt UBX do pionowego transportu kręgów betonowych, stosowany w komplecie trzech uchwytów z zawiesiem łańcuchowym. Trzy wykonania o DOR 0,5 lub 1 t na sztukę i zakresach chwytu 40–120, 50–180 albo 90–220 mm.
0,5–1 tDOR pojedynczego uchwytu3 wykonania w tabeli doboru
Potrzebujesz doboru uchwytu do kręgów betonowych UBX?
Podaj masę kręgu, jego średnicę i grubość ścianki. W zapytaniu wskaż również zakres chwytu — UBX 1 występuje w dwóch wykonaniach.
Zapytaj CECHO o UBX →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do kręgów betonowych UBX — najważniejsze informacje
ŁADUNEKKręgi betonoweTransport pionowy
DOR / SZT.0,5 lub 1 t3 wykonania w tabeli
KOMPLET3 uchwytyZawiesie łańcuchowe
WSPARCIE CECHODobór zestawuKontakt z technikiem →
CHWYT ZA ŚCIANKĘ KRĘGU
Dobór uchwytu według masy i grubości ścianki.

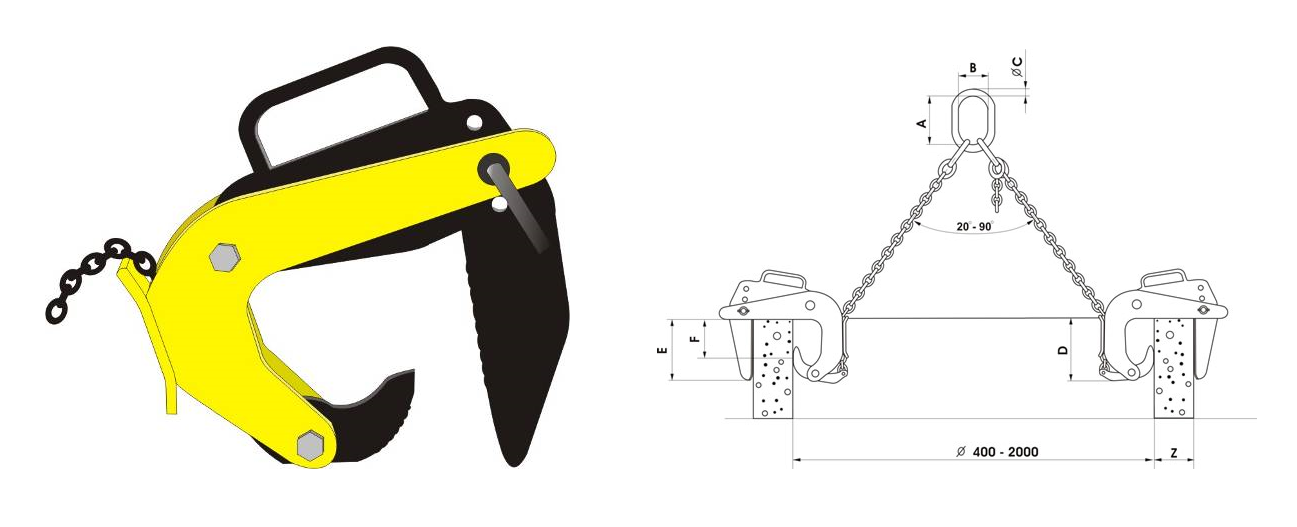

Uchwyt UBX przeznaczony jest do podnoszenia i pionowego transportu kręgów betonowych. Komplet tworzą trzy uchwyty współpracujące z zawiesiem łańcuchowym. Schemat pokazuje miejsca chwytu i połączenie z ogniwem zbiorczym.
Model UBX 0,5 ma DOR 0,5 t/szt. i zakres Z 40–120 mm. UBX 1 ma DOR 1 t/szt. i jest dostępny z zakresem 50–180 albo 90–220 mm. Warianty UBX 1 różnią się masą: odpowiednio 18 i 24 kg/szt.
DOR w tabeli dotyczy pojedynczego uchwytu. Nośność kompletnego zestawu zależy także od zawiesia i geometrii podwieszenia; należy ją dobrać dla konkretnego kręgu.
DANE KATALOGOWE CECHO

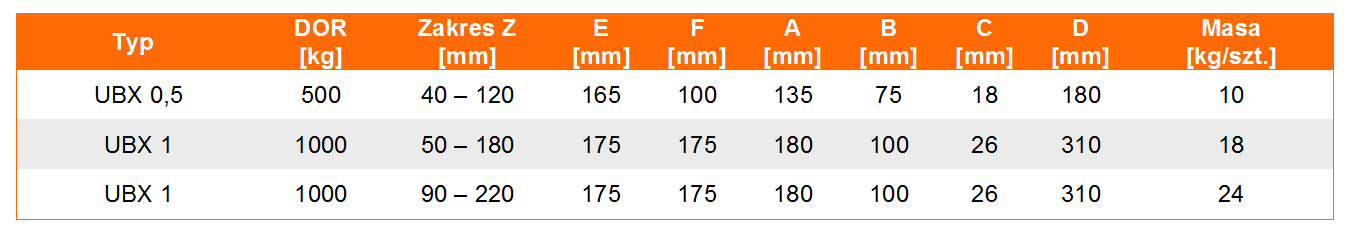

Rysunek wymiarowy i tabela UBX
Dwa wykonania UBX 1 rozróżnia zakres Z. Przy zamówieniu podaj symbol i zakres chwytu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t/szt.] | Zakres Z [mm] | E [mm] | F [mm] | A [mm] | B [mm] | C [mm] | D [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| UBX 0,5 | 0,5 | 40–120 | 165 | 100 | 135 | 75 | 18 | 180 | 10 |
| UBX 1 | 1 | 50–180 | 175 | 175 | 180 | 100 | 26 | 310 | 18 |
| UBX 1 | 1 | 90–220 | 175 | 175 | 180 | 100 | 26 | 310 | 24 |
DOR w t na pojedynczy uchwyt; masa w kg/szt.; wymiary w mm. Z oznacza grubość chwytanej ścianki, a nie średnicę kręgu. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać wykonanie UBX?
Oprócz masy ważna jest grubość ścianki i geometria całego układu podnoszenia.
Ścianka i miejsce chwytu
Zmierz grubość ścianki w miejscu chwytu. Dobierz jeden z zakresów Z: 40–120, 50–180 albo 90–220 mm. Sprawdź stan krawędzi i powierzchni betonowej.
Komplet z zawiesiem
Komplet składa się z trzech uchwytów i zawiesia łańcuchowego. Podaj dostępną wysokość podwieszenia oraz typ haka. Geometrię i DOR całego układu trzeba sprawdzić łącznie.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Stosuj instrukcję właściwego wykonania UBX i zawiesia łańcuchowego. Przed użyciem sprawdź oznaczenie, DOR oraz zgodność zakresu chwytu z grubością ścianki.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje korpus, szczękę, połączenia ruchome oraz łańcuch i elementy łączące. Pęknięcia, odkształcenia lub nieprawidłowa praca zacisku wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czym różnią się dwa wykonania UBX 1?
Oba mają DOR 1 t na sztukę. Wykonanie o zakresie chwytu 50–180 mm waży 18 kg, a wykonanie 90–220 mm waży 24 kg.
Czy DOR 1 t dotyczy całego kompletu?
Nie. W tabeli podano DOR pojedynczego uchwytu. Nośność trzech uchwytów z zawiesiem trzeba ustalić dla całej konfiguracji.
Co oznacza wymiar Z?
Z to zakres chwytu, czyli grubość ścianki kręgu w miejscu zamocowania uchwytu. Nie jest to średnica kręgu.
Z jakim zawiesiem pracuje UBX?
Komplet stanowią trzy uchwyty UBX współpracujące z zawiesiem łańcuchowym. Dobór obejmuje długość cięgien i ich położenie podczas podnoszenia.
Jakie informacje przesłać do wyceny?
Podaj masę, średnicę i wysokość kręgu, grubość ścianki, zdjęcie miejsca chwytu oraz planowaną wysokość podwieszenia.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt do kręgów betonowych UBX z CECHO.
Prześlij wymiary i masę kręgu oraz oczekiwany zakres Z. Przygotujemy dobór kompletu UBX z zawiesiem łańcuchowym.
Wyślij zapytanie o UBX →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
