Uchwyt do podnoszenia kręgów betonowych typ UBK-X
Dobór i wsparcie techniczne: CECHO.
UCHWYT UBK-X · KRĘGI BETONOWE · 2 LUB 3 CIĘGNA

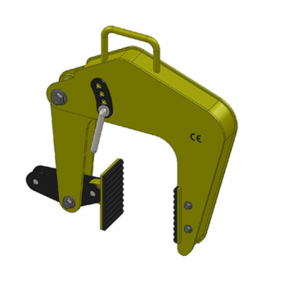

Uchwyt UBK-X do pionowego podnoszenia i transportu kręgów betonowych. Pracuje z zawiesiem łańcuchowym w układzie dwu- lub trzycięgnowym. Dwa wykonania: UBK-X/75 o DOR 0,75 t/szt. oraz UBK-X/125 o DOR 1,25 t/szt.
0,75–1,25 tDOR pojedynczego uchwytu2 wykonania w tabeli doboru
Potrzebujesz doboru uchwytu do kręgów betonowych UBK-X?
Podaj masę i wymiary kręgu, grubość ścianki oraz planowaną liczbę punktów chwytu. Sprawdzimy wykonanie UBK-X i układ zawiesia.
Zapytaj CECHO o UBK-X →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do kręgów betonowych UBK-X — najważniejsze informacje
ŁADUNEKKręgi betonoweTransport pionowy
DOR / SZT.0,75 / 1,25 tDwa wykonania UBK-X
PODWIESZENIE2 lub 3 cięgnaZawiesie łańcuchowe
WSPARCIE CECHODobór zestawuKontakt z technikiem →
CHWYT ZA ŚCIANKĘ KRĘGU
Przestawna szczęka i dobór układu podwieszenia.

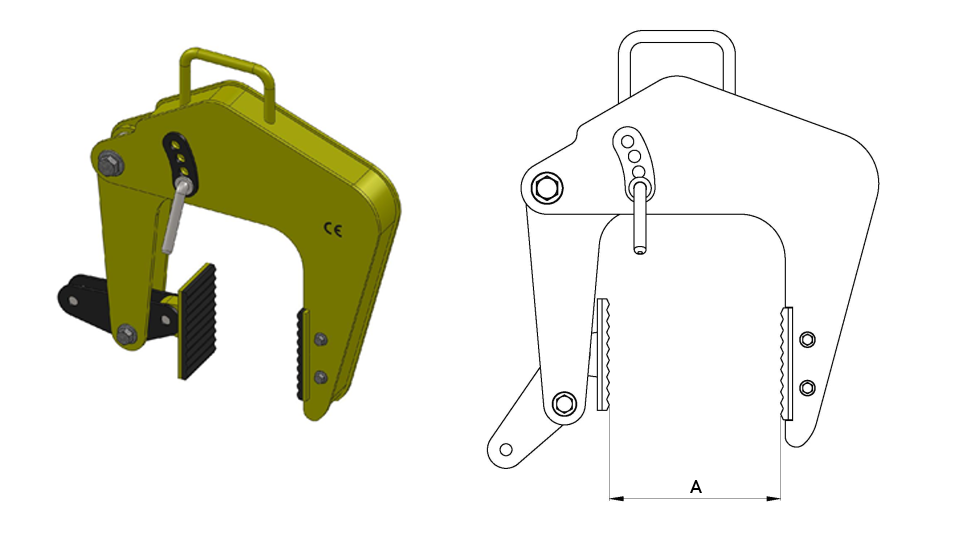

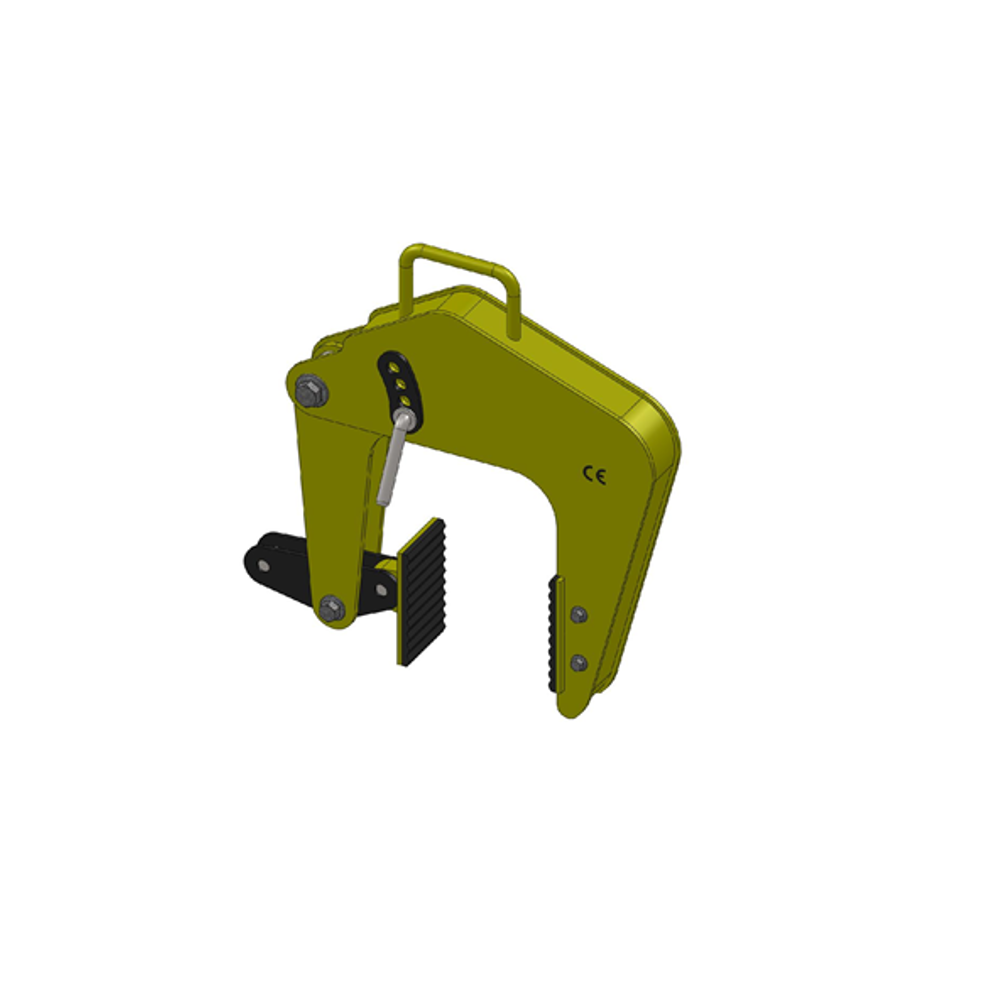

UBK-X chwyta za ściankę kręgu betonowego podczas podnoszenia i transportu pionowego. Rysunek pokazuje ruchomą szczękę, jej położenia oraz zakres chwytu A. Wykonanie dobiera się do masy prefabrykatu i grubości ścianki.
UBK-X/75 ma DOR 0,75 t/szt. i zakres 40–140 mm. UBK-X/125 ma DOR 1,25 t/szt. i zakres 50–220 mm. Masy własne wynoszą odpowiednio 16,5 oraz 19,8 kg/szt.
Uchwyty mogą pracować w układzie dwu- lub trzycięgnowym z zawiesiem łańcuchowym. W układzie dwucięgnowym oba uchwyty muszą znajdować się dokładnie w osi kręgu. Nośność całego zestawu wymaga osobnego doboru.
DANE KATALOGOWE CECHO
Rysunek wymiarowy i tabela UBK-X
Wartości dotyczą jednej sztuki. Wybór wykonania zależy od grubości ścianki oraz obciążenia przypadającego na uchwyt.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

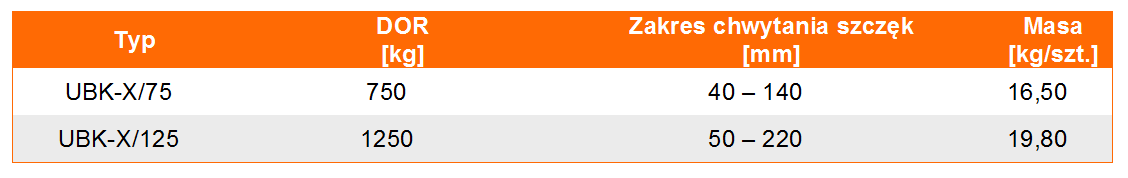

| Typ | DOR [t/szt.] | Zakres chwytu A [mm] | Masa [kg/szt.] |
|---|---|---|---|
| UBK-X/75 | 0,75 | 40–140 | 16,50 |
| UBK-X/125 | 1,25 | 50–220 | 19,80 |
DOR w t na pojedynczy uchwyt; masa w kg/szt.; zakres chwytu w mm. Nie utożsamiaj DOR uchwytu z udźwigiem całego układu. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać UBK-X?
Oprócz masy ważna jest grubość ścianki i geometria całego układu podnoszenia.
Grubość ścianki
Porównaj grubość ścianki z zakresem A: 40–140 mm albo 50–220 mm. Sprawdź stan betonu i krawędzi w miejscach zacisku oraz prawidłowe zabezpieczenie regulacji.
Dwa lub trzy punkty chwytu
Wskaż planowaną konfigurację zawiesia łańcuchowego. W układzie dwucięgnowym uchwyty muszą znajdować się dokładnie w osi kręgu. Udźwig zestawu ustala się z uwzględnieniem jego geometrii.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Stosuj instrukcję właściwego wykonania UBK-X oraz dobranego zawiesia. Przed użyciem sprawdź oznaczenia, DOR, zabezpieczenie sworznia i ustawienie wszystkich uchwytów.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj korpus, szczęki, sworznie, otwory regulacyjne i ich zabezpieczenia. Sprawdź także elementy zawiesia. Uszkodzony, odkształcony lub nieprawidłowo pracujący uchwyt należy wyłączyć z użytkowania.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy UBK-X wymaga zawsze trzech uchwytów?
Może pracować w układzie dwu- lub trzycięgnowym z zawiesiem łańcuchowym. Przy dwóch cięgnach uchwyty muszą znajdować się dokładnie w osi podnoszonego kręgu.
Czym różnią się UBK-X/75 i UBK-X/125?
UBK-X/75 ma DOR 0,75 t/szt., chwyt 40–140 mm i masę 16,5 kg. UBK-X/125 ma DOR 1,25 t/szt., chwyt 50–220 mm i masę 19,8 kg.
Czy 1,25 t to nośność całego zestawu?
Nie. To DOR jednej sztuki UBK-X/125. Nośność zestawu trzeba ustalić dla dobranego zawiesia, liczby uchwytów i sposobu ich obciążenia.
Co oznacza A na rysunku?
A oznacza zakres chwytu szczęk, który dobiera się do grubości ścianki kręgu w miejscu mocowania.
Jakie informacje przesłać do wyceny?
Podaj masę, średnicę i wysokość kręgu, grubość ścianki, zdjęcie miejsca chwytu oraz planowaną wysokość podwieszenia.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt do kręgów betonowych UBK-X z CECHO.
Prześlij dane kręgu i planowaną liczbę punktów chwytu. Pomożemy dobrać UBK-X oraz zawiesie łańcuchowe.
Wyślij zapytanie o UBK-X →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
