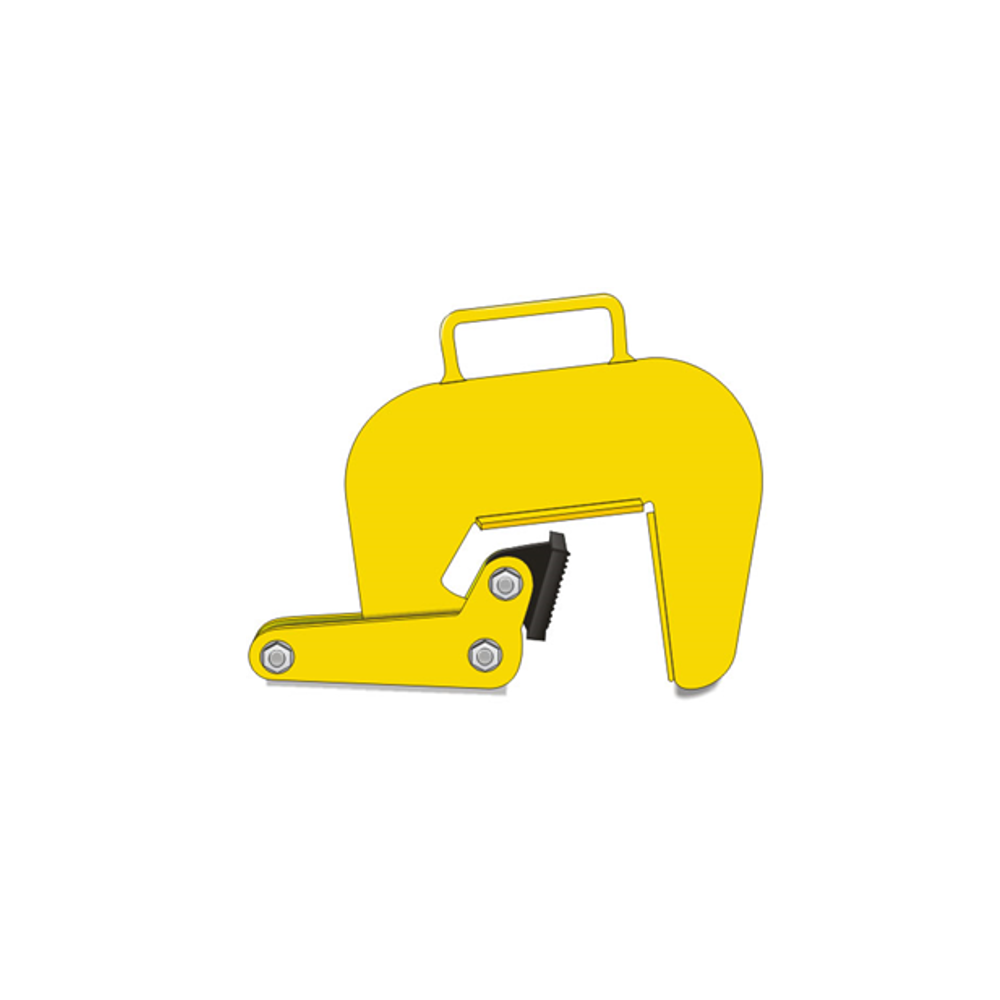

Uchwyt do podnoszenia kręgów betonowych typ UB
Dobór i wsparcie techniczne: CECHO.
UCHWYT UB · KRĘGI BETONOWE · TRANSPORT PIONOWY
Uchwyt UB 1 do pionowego podnoszenia i przemieszczania kręgów betonowych o grubości ścianki 60–120 mm. DOR pojedynczego uchwytu wynosi 1 t. Komplet roboczy tworzą trzy uchwyty połączone z odpowiednio dobranym zawiesiem.
1 tDOR pojedynczego uchwytu1 wykonanie w tabeli doboru
Potrzebujesz doboru uchwytu do kręgów betonowych UB?
Podaj masę i średnicę kręgu, grubość ścianki oraz sposób podwieszenia. Dobierzemy uchwyty UB i zawiesie do całego zestawu.
Zapytaj CECHO o UB →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do kręgów betonowych UB — najważniejsze informacje
ŁADUNEKKręgi betonoweTransport pionowy
DOR / SZT.1 tChwyt 60–120 mm
KOMPLET3 uchwytyZawiesie linowe lub łańcuchowe
WSPARCIE CECHODobór zestawuKontakt z technikiem →
CHWYT ZA ŚCIANKĘ KRĘGU
Trzy uchwyty do pionowego transportu kręgu.
Uchwyt UB 1 służy do podnoszenia i przemieszczania kręgów betonowych w pozycji pionowej. Zaciska się na ściance o grubości od 60 do 120 mm. Rysunek przedstawia geometrię uchwytu i zakres chwytu A.
Komplet stanowią trzy uchwyty UB współpracujące z zawiesiem linowym lub łańcuchowym. Dobór obejmuje masę i wymiary kręgu, rozstaw miejsc chwytu oraz geometrię zawiesia.
Podane DOR 1 t dotyczy jednej sztuki. Dopuszczalne obciążenie całego zestawu należy ustalić dla jego konkretnej konfiguracji; nie wynika ono wyłącznie z dodania udźwigów uchwytów.
DANE KATALOGOWE CECHO
Rysunek wymiarowy i tabela UB
Jedno wykonanie UB 1. Zakres A odnosi się do grubości chwytanej ścianki kręgu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t/szt.] | A [mm] | B [mm] | C [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|
| UB 1 | 1 | 60–120 | 97 | 140 | 8,7 |
DOR w t na pojedynczy uchwyt; masa w kg/szt.; wymiary w mm. Nośność kompletnego zestawu wymaga doboru zawiesia i warunków podwieszenia. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać UB do kręgu betonowego?
Oprócz masy ważna jest grubość ścianki i geometria całego układu podnoszenia.
Ścianka i miejsce chwytu
Zakres chwytu wynosi 60–120 mm. Sprawdź grubość ścianki w miejscu mocowania oraz jej stan. Pęknięcia i uszkodzone krawędzie wymagają oceny przed podnoszeniem.
Komplet z zawiesiem
Dobieramy trzy uchwyty i zawiesie linowe lub łańcuchowe. Podaj dostępną wysokość podwieszenia oraz typ haka. Udźwig i konfigurację całego zestawu potwierdź przed użyciem.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Stosuj instrukcję dla uchwytu UB i dobranego zawiesia. Przed podnoszeniem sprawdź oznaczenie UB 1, DOR na wyrobie oraz prawidłowe zamocowanie wszystkich trzech uchwytów.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje korpus, szczękę, sworznie i połączenia ruchome oraz element podwieszenia. Uchwyt z pęknięciem, odkształceniem lub nieprawidłowo pracującą szczęką należy wyłączyć z użytkowania i przekazać do oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy 1 t oznacza udźwig całego kompletu?
Nie. DOR 1 t podano dla jednego uchwytu UB 1. Nośność zestawu trzech uchwytów z zawiesiem ustala się dla konkretnego sposobu podwieszenia i obciążenia.
Jaką grubość ścianki można chwycić?
Zakres chwytu A wynosi 60–120 mm. Należy go sprawdzić w miejscu mocowania uchwytu na kręgu.
Ile uchwytów UB tworzy komplet?
Komplet roboczy składa się z trzech uchwytów UB współpracujących z zawiesiem linowym lub łańcuchowym.
Czy UB służy do obracania kręgu?
Ta karta dotyczy podnoszenia i transportu kręgów w pozycji pionowej. Nie należy na jej podstawie dobierać uchwytu do obracania lub przewracania prefabrykatu.
Jakie informacje przesłać do wyceny?
Podaj masę, średnicę i wysokość kręgu, grubość ścianki, zdjęcie miejsca chwytu oraz planowaną wysokość podwieszenia.
