Uchwyt do podnoszenia i przenoszenia szyn i konstrukcji stalowych VHPW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG peCLAMP · PROFILE HP · TRZY PUNKTY DOCISKU
Uchwyty do podnoszenia profili stalowych HP (Holland-profile) i konstrukcji z takich profili. DOR 1–1,5 t, trzy punkty docisku i blokada położenia. Zakres chwytu VHPW: 0–80 mm; VHPW-A: 0–155 mm. Minimalne obciążenie 10% DOR.
1–1,5 tDOR pojedynczego uchwytu3 wykonania w tabeli producenta

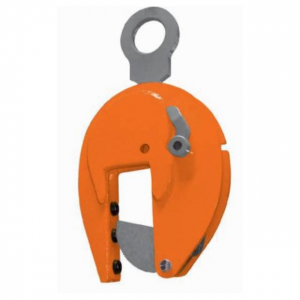

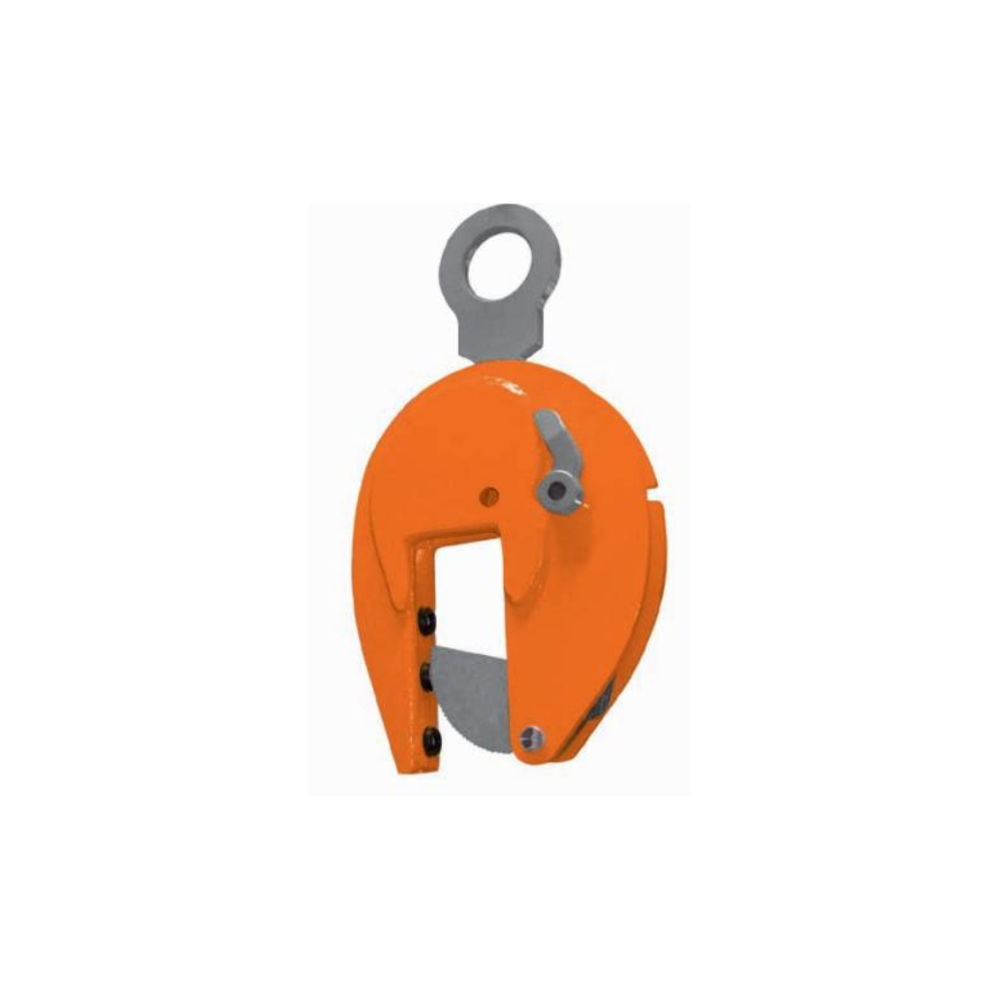

Zdjęcie przedstawia VHPW. Wykonanie VHPW-A ma inne wymiary i większy zakres chwytu.
Potrzebujesz doboru uchwytu do profili HP VHPW / VHPW-A?
Prześlij przekrój profilu, masę i wymiary konstrukcji oraz planowane punkty chwytu. Pomożemy dobrać wykonanie i sposób podwieszenia.
Zapytaj CECHO o VHPW / VHPW-A →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do profili HP pewag VHPW / VHPW-A — najważniejsze informacje
ZASTOSOWANIEProfile HPStalowe profile i konstrukcje
DOR UCHWYTU1–1,5 tMinimum obciążenia 10% DOR
KONSTRUKCJATrzy punkty dociskuBlokada otwarcia i zamknięcia
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
UCHWYTY DO PROFILI HOLLAND-PROFILE
Stabilny chwyt profilu HP.
pewag VHPW i VHPW-A są przeznaczone do podnoszenia oraz przemieszczania stalowych profili typu HP (Holland-profile) i konstrukcji zawierających takie profile. Trzy punkty docisku zapewniają stabilne osadzenie na odpowiednio dobranym elemencie.
Szerokie rozwarcie pozwala stosować uchwyty również przy odpowiednich dużych tarczach, na przykład podczas ich podawania do tokarek. Każde takie zastosowanie wymaga sprawdzenia geometrii miejsca chwytu, masy i warunków instrukcji.
VHPW 1 t oraz VHPW 1,5 t mają chwyt 0–80 mm. Wersja VHPW-A 1,5 t ma zakres 0–155 mm, inne wymiary oraz masę 18 kg; oba standardowe VHPW ważą 19 kg. Są to odrębne wykonania, których parametrów nie należy zamieniać.
Mechanizm bezpieczeństwa blokuje uchwyt w pozycji otwartej i zamkniętej oraz utrzymuje wstępny docisk. Wymagane jest minimum obciążenia 10% DOR. Przy obciążeniu pod kątem stosuj redukcje nośności według diagramu właściwego wykonania.
DANE TECHNICZNE PEWAG

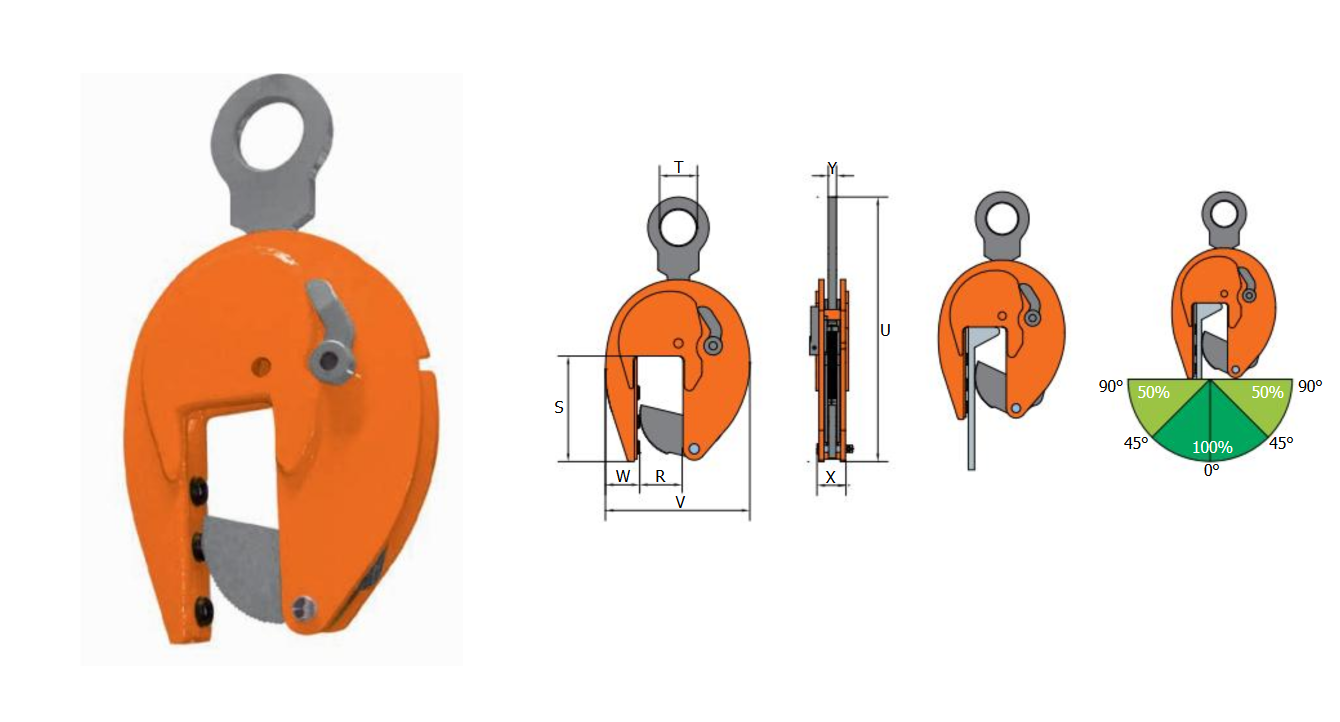

Rysunek wymiarowy i tabela VHPW / VHPW-A
Trzy wykonania różniące się DOR lub rozwarciem. R oznacza zakres chwytu. Wymiary V, W i X podstawowego VHPW podano według aktualnej dokumentacji pewag.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

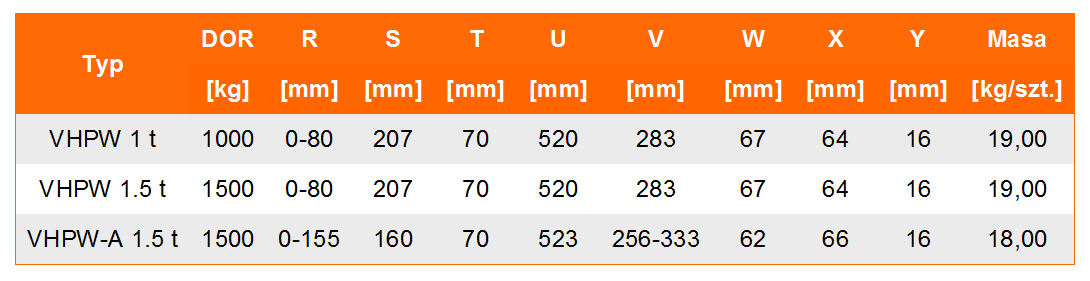

| Typ | DOR [t] | Chwyt R [mm] | S [mm] | T [mm] | U [mm] | V [mm] | W [mm] | X [mm] | Y [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| VHPW 1 t | 1 | 0-80 | 207 | 70 | 520 | 257 | 41 | 68 | 16 | 19 |
| VHPW 1.5 t | 1,5 | 0-80 | 207 | 70 | 520 | 257 | 41 | 68 | 16 | 19 |
| VHPW-A 1.5 t | 1,5 | 0-155 | 160 | 70 | 523 | 256-333 | 62 | 66 | 16 | 18 |
DOR w t; zakres chwytu i wymiary w mm; masa w kg/szt. DOR z tabeli dotyczy właściwego kierunku obciążenia; przy odchyleniu stosuj diagram producenta. Minimum obciążenia wynosi 10% DOR. Źródło: karta producenta pewag VHPW / VHPW-A ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać VHPW lub VHPW-A?
Przekrój materiału oraz kierunek siły decydują o poprawnym osadzeniu uchwytu.
DOR i kierunek siły
Dobierz DOR do obciążenia każdego uchwytu. Minimalne obciążenie wynosi 0,1 t dla VHPW 1 t oraz 0,15 t dla wykonań 1,5 t. Unikaj obciążenia bocznego prostego ucha i stosuj właściwy diagram kątowy.
Powierzchnia i otoczenie
Instrukcja podaje dla standardowego wykonania maksymalną twardość powierzchni 37 HRC. Materiał musi być czysty i umożliwiać stabilny chwyt. Zakres temperatur pracy wynosi −40 do +100°C w normalnych warunkach atmosferycznych.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja pewag obejmuje VHPW i opisuje zastosowanie do profili HP, osadzanie szczęk, blokadę, kierunki sił i kontrole. Producent wskazuje EN 13155. Stosuj dokumentację odpowiadającą oznaczeniu dostarczonego wykonania.
Instrukcja i dokumentacja producenta ↗Karta VHPW / VHPW-A i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj korpus, ucho, punkty docisku, zęby, sprężynę, sworznie i blokadę. Instrukcja przewiduje kontrolę konserwacyjną co miesiąc oraz przegląd i próbę co najmniej raz w roku przez właściwy serwis. Stosuj oryginalne części pewag.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Do jakich profili przeznaczony jest VHPW?
Producent wskazuje stalowe profile HP (Holland-profile) oraz konstrukcje z takimi profilami. Dobór wymaga sprawdzenia przekroju i prawidłowego oparcia elementów chwytających.
Czym różni się VHPW-A od VHPW?
VHPW-A 1,5 t ma chwyt 0–155 mm i waży 18 kg. VHPW 1 t oraz 1,5 t mają chwyt 0–80 mm i masę 19 kg. Różnią się także wymiarami.
Czy można podnosić bardzo lekkie elementy?
Wymagane minimum wynosi 10% DOR: 0,1 t dla wykonania 1 t i 0,15 t dla wykonania 1,5 t. Trzeba je sprawdzić osobno dla każdego uchwytu.
Czy VHPW pozostawia ślady?
Tak, zębate elementy chwytające mogą pozostawić odcisk. Stan i twardość powierzchni muszą odpowiadać instrukcji producenta.
Czy podnoszenie pod kątem zmienia udźwig?
Tak. Przy odchyleniu od właściwego kierunku obciążenia obowiązują redukcje DOR według diagramu producenta. Nie wolno traktować nośności z tabeli jako stałej dla wszystkich kątów.
Jakie informacje przesłać do wyceny?
Podaj przekrój profilu, masę i wymiary elementu lub konstrukcji, twardość powierzchni, liczbę punktów chwytu oraz kierunek podnoszenia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz uchwyt do profili HP VHPW / VHPW-A z CECHO.
Prześlij przekrój profilu i dane ładunku. Pomożemy dobrać VHPW lub VHPW-A oraz właściwe zawiesie.
Wyślij zapytanie o VHPW / VHPW-A →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
