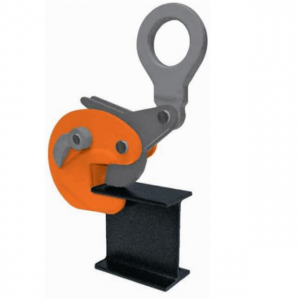

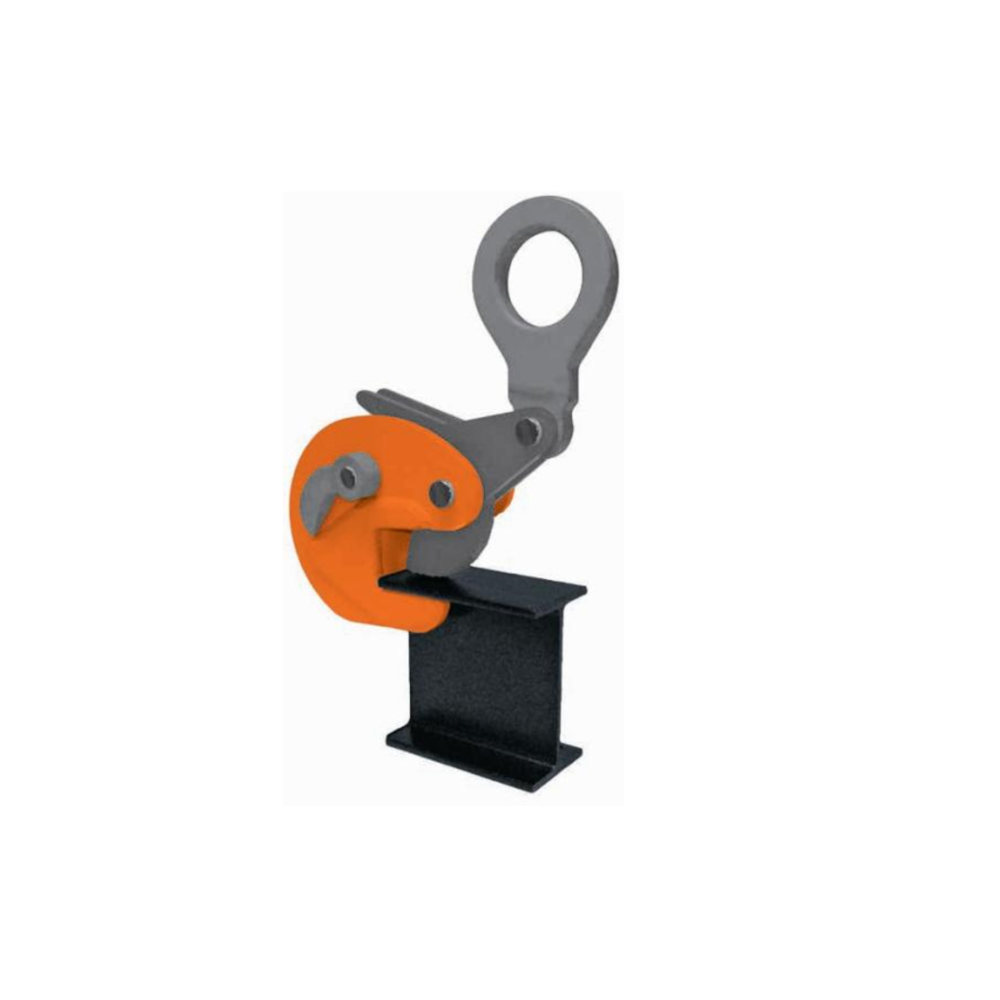

Uchwyt do podnoszenia i przenoszenia belek stalowych, profili i konstrukcji OBKW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG peCLAMP · POZIOMY TRANSPORT BELEK
Uchwyt do poziomego podnoszenia i przemieszczania stalowych belek, profili i elementów konstrukcyjnych. DOR 2 t, chwyt 3–20 mm. Zgodnie z instrukcją OBKW należy zawsze stosować parami.
2 tDOR modelu OBKW · praca parami1 wykonanie w tabeli producenta
Potrzebujesz doboru uchwytu do belek OBKW?
Podaj przekrój, masę i długość belki, grubość półki oraz rozstaw punktów podwieszenia. Dobierzemy parę uchwytów i zawiesie.
Zapytaj CECHO o OBKW →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do belek pewag OBKW — najważniejsze informacje
ZASTOSOWANIEBelki staloweTransport poziomy
DOR MODELU2 tNośność zestawu wymaga doboru
SPOSÓB PRACYZawsze paramiChwyt 3–20 mm
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →

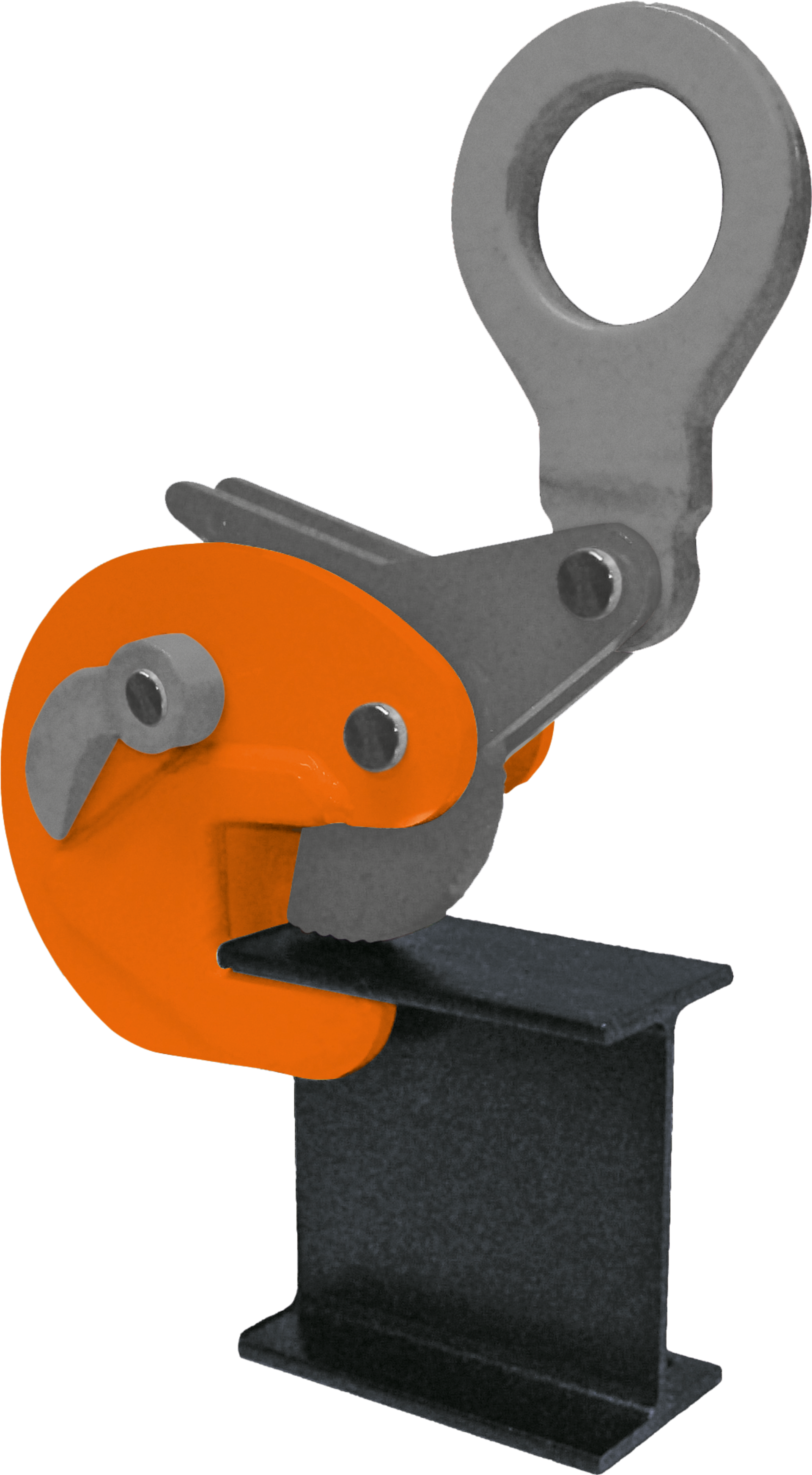

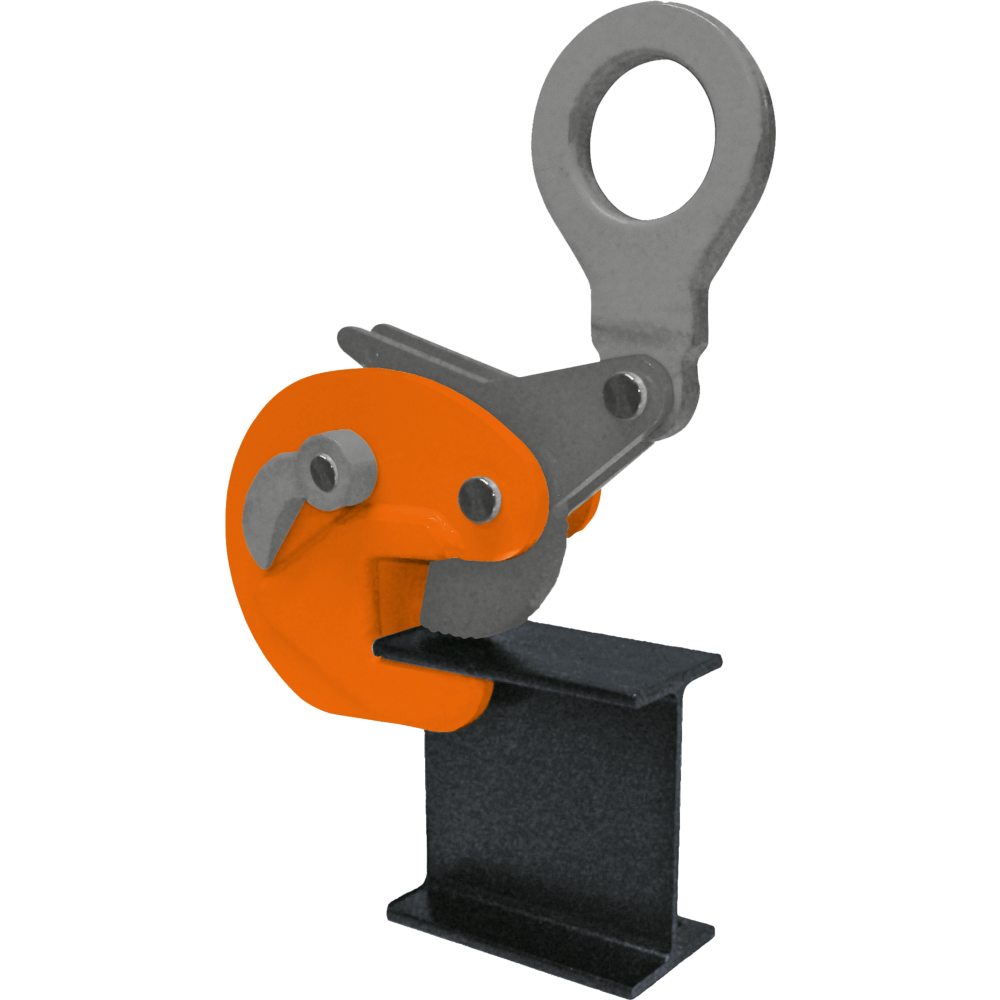

POZIOME PODNOSZENIE BELEK
Dwa uchwyty, właściwe osadzenie i stabilna belka.
pewag OBKW jest przeznaczony do poziomego podnoszenia i transportu stalowych belek, profili oraz części konstrukcji. Można chwytać je za półkę lub przy końcach, zgodnie z geometrią pokazaną przez producenta.
Uchwyty OBKW trzeba zawsze stosować parami. Każdy korpus należy nasunąć na pełną głębokość szczęk. Przed podniesieniem sprawdź równowagę belki, zamknięcie obu uchwytów i zgodność kierunku siły z diagramem.
Mechanizm bezpieczeństwa blokuje uchwyt w położeniu otwartym i zamkniętym. Ułatwia to osadzenie na materiale i prawidłowe przygotowanie do podnoszenia. Ucho powinno być skierowane ku środkowi belki.
Nie przyjmuj automatycznie 4 t dla pary uchwytów OBKW 2 t. Nośność całego zestawu zależy od kątów zawiesia, rozdziału sił i jego pozostałych elementów. Podnoś tylko jedną belkę naraz.
DANE TECHNICZNE PEWAG
Rysunek wymiarowy i tabela OBKW

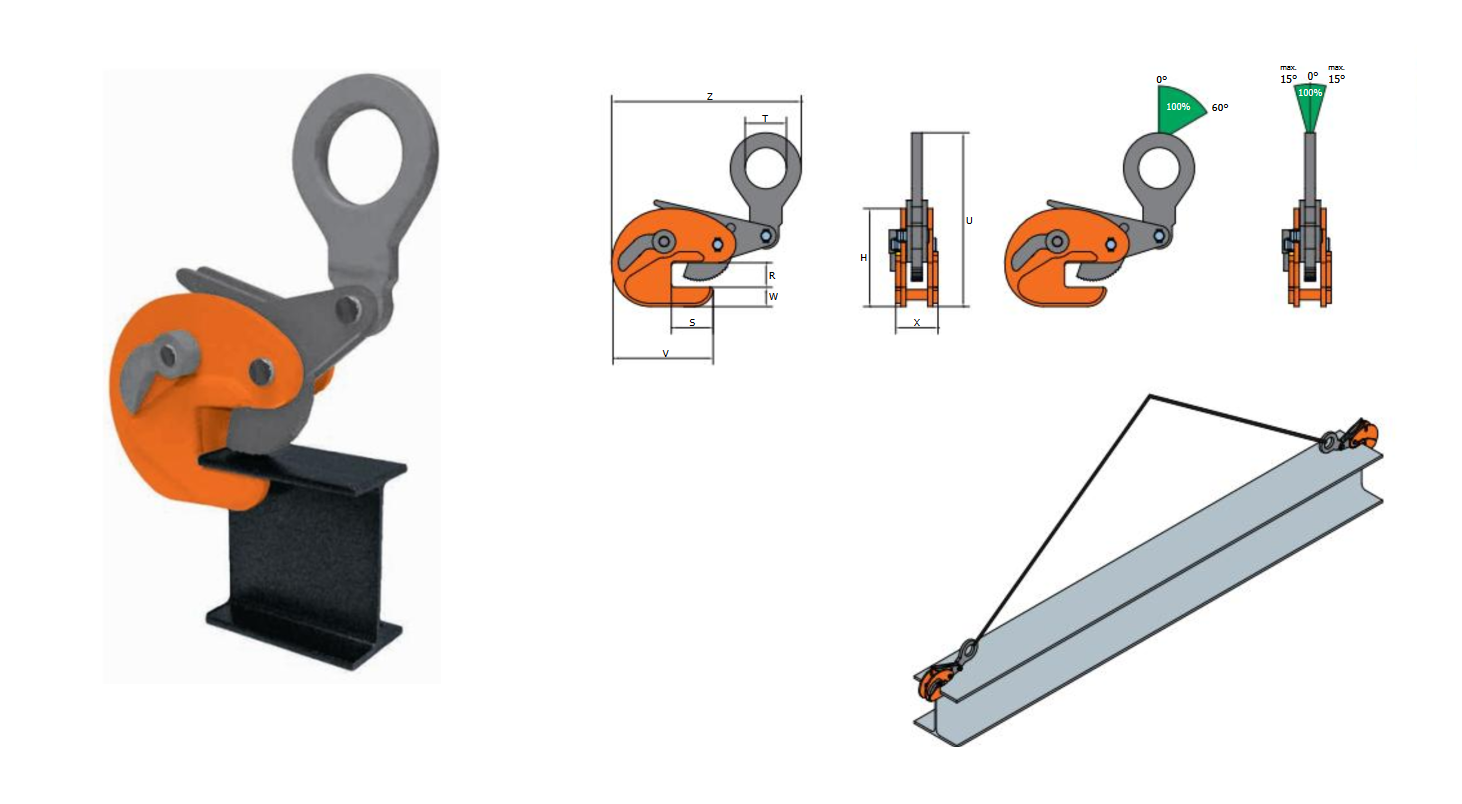

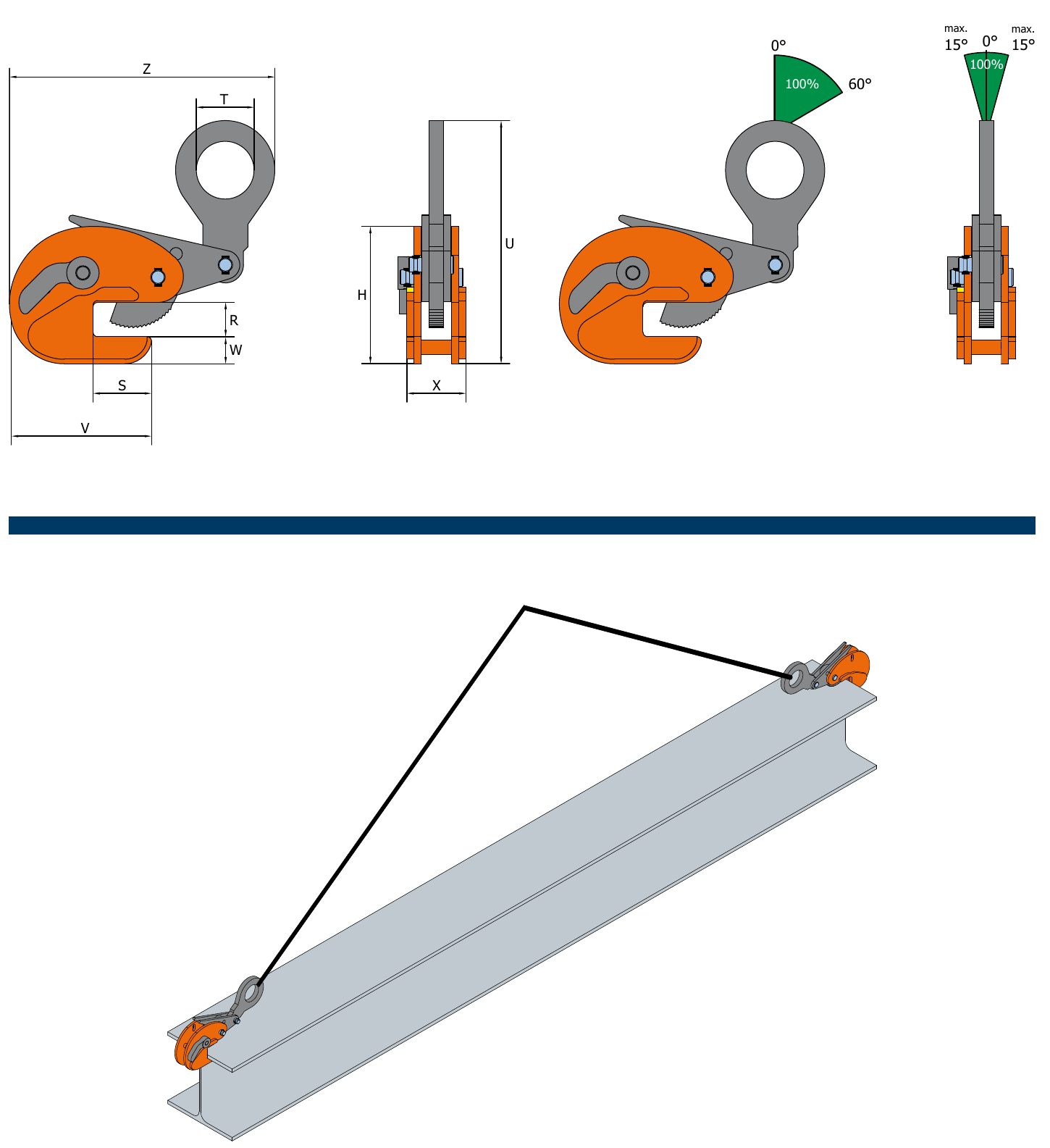

Wykonanie OBKW 2 t z chwytem 3–20 mm. Wymiary H i Z pochodzą z katalogu pewag, s. 33.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

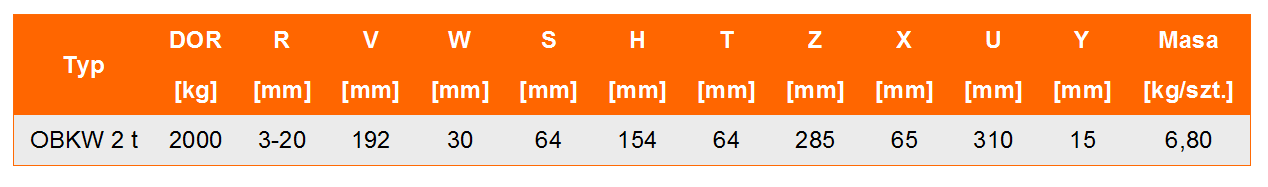

| Typ | DOR [t] | Chwyt R [mm] | H [mm] | S [mm] | T [mm] | U [mm] | V [mm] | W [mm] | X [mm] | Y [mm] | Z [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| OBKW 2 t | 2 | 3-20 | 154 | 64 | 64 | 310 | 192 | 30 | 65 | 15 | 285 | 6,8 |
DOR modelu w t; wymiary w mm; masa w kg/szt. Uchwyty OBKW stosuje się parami. Wartość 2 t nie stanowi deklaracji nośności całego zestawu. H i Z: katalog pewag, s. 33. Źródło: karta producenta pewag OBKW ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać parę uchwytów OBKW?
Prześlij przekrój belki i plan podwieszenia — liczy się cały zestaw.
Dwa punkty oraz kąty
Zastosuj parę OBKW i sprawdź siłę przypadającą na każdy uchwyt. Instrukcja podaje maksymalny kąt 60° między cięgnami przy ich ustawieniu w szeregu. Diagramy pokazują też osobne ograniczenia kierunku siły; nie należy ich utożsamiać.
Stan i powierzchnia
Powierzchnia belki nie może przekraczać 37 HRC. Dopuszczalna temperatura to −40 do +100°C. Usuń olej, korozję i zgorzelinę; sprawdź szczękę, sprężynę, dźwignię, ucho oraz sworznie.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja OBKW wymaga pracy parami i ogranicza zastosowanie do poziomego transportu belek. Opisuje osadzenie, podnoszenie, kąty i kontrole. Producent wskazuje EN 13155.
Instrukcja i dokumentacja producenta ↗Karta OBKW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj korpus, ucho, sworznie, zęby, sprężynę i blokadę dźwigni. Instrukcja przewiduje konserwację co miesiąc oraz przegląd i próbę co najmniej raz w roku przez właściwy serwis. Stosuj oryginalne części pewag.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy OBKW można używać pojedynczo?
Nie. Instrukcja producenta wymaga stosowania uchwytów OBKW parami do poziomego podnoszenia i transportu.
Czy dwa uchwyty po 2 t tworzą zestaw 4 t?
Nie można tego przyjąć automatycznie. Trzeba uwzględnić kąty, rozdział obciążenia oraz DOR zawiesia i wszystkich połączeń.
Jaki jest zakres chwytu?
3–20 mm. Półkę należy wsunąć na pełną głębokość szczęk, w płaskim i czystym miejscu.
Czy można podnosić kilka belek naraz?
Nie. Instrukcja dopuszcza jedną belkę naraz.
Jakie informacje przesłać do wyceny?
Podaj masę, długość i przekrój belki, grubość półki, rozstaw punktów mocowania oraz długość i sposób prowadzenia cięgien.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz uchwyt do belek OBKW z CECHO.
Prześlij rysunek belki i podwieszenia. Pomożemy dobrać parę OBKW, zawiesie oraz nośność całego zestawu.
Wyślij zapytanie o OBKW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
