Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt do podnoszenia i przenoszenia belek i konstrukcji stalowych SVW/SVSW/SVSUW

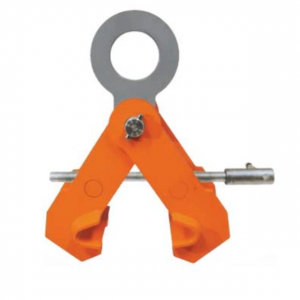

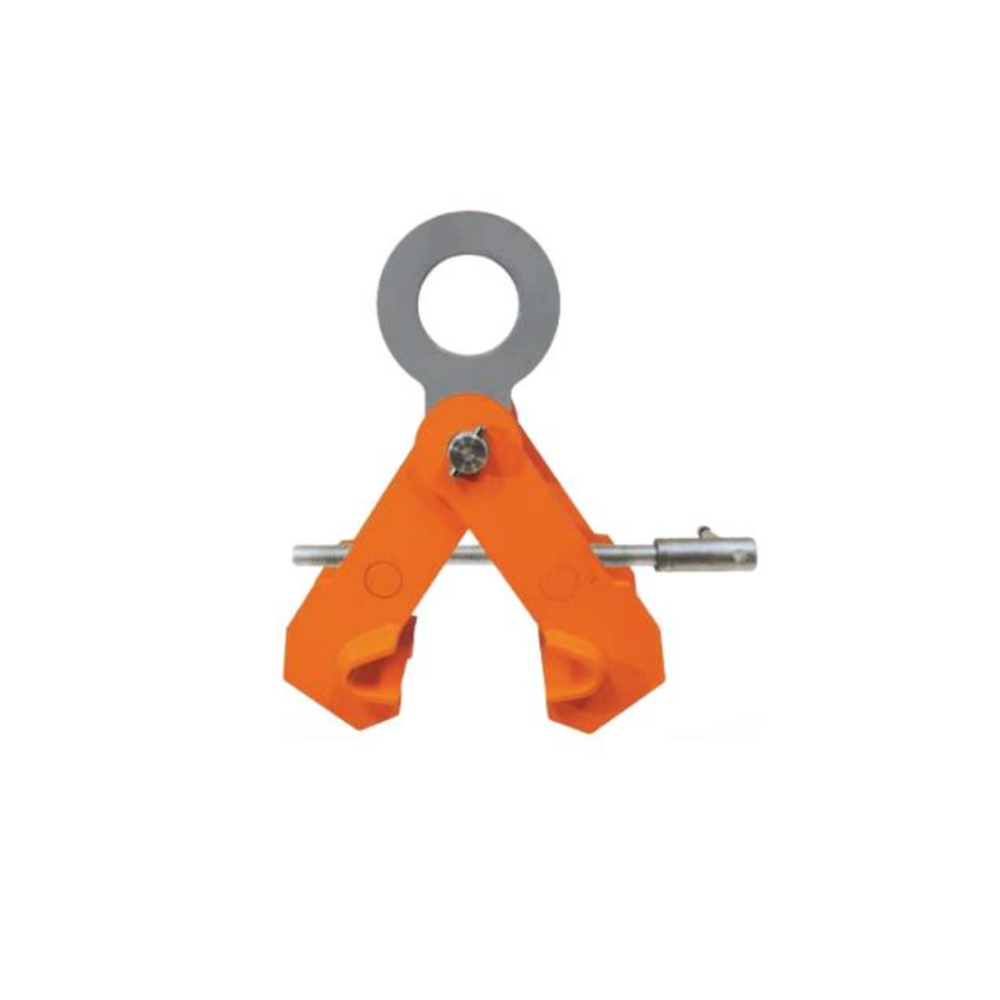

Uchwyt do podnoszenia i przenoszenia belek i konstrukcji stalowych SVW/SVSW/SVSUW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG peCLAMP · UCHWYTY ŚRUBOWE
Uchwyty śrubowe do podnoszenia belek i konstrukcji stalowych oraz tworzenia tymczasowych punktów podwieszenia. Regulacja wrzecionem zamyka obie szczęki równomiernie. Trzy rodziny: SVW, szeroki SVSW i SVSUW z ruchomym uchem.
1–10 tDOR · chwyt zależny od wykonania13 wykonań w tabeli producenta
Potrzebujesz doboru uchwytu śrubowego do belek SVW / SVSW / SVSUW?
Podaj typ i wymiary profilu, szerokość półki, masę oraz sposób podwieszenia. Dobierzemy rozstaw szczęk i właściwe wykonanie.
Zapytaj CECHO o SVW / SVSW / SVSUW →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt śrubowy do belek pewag SVW / SVSW / SVSUW — najważniejsze informacje
ZASTOSOWANIEBelki stalowePodnoszenie i podwieszenie
DOR1–10 tZależnie od wykonania
REGULACJAWrzeciono śruboweRównomierny zacisk szczęk
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
TRZY WYKONANIA DO PROFILI STALOWYCH
Dobierz rozstaw szczęk i rodzaj ucha.

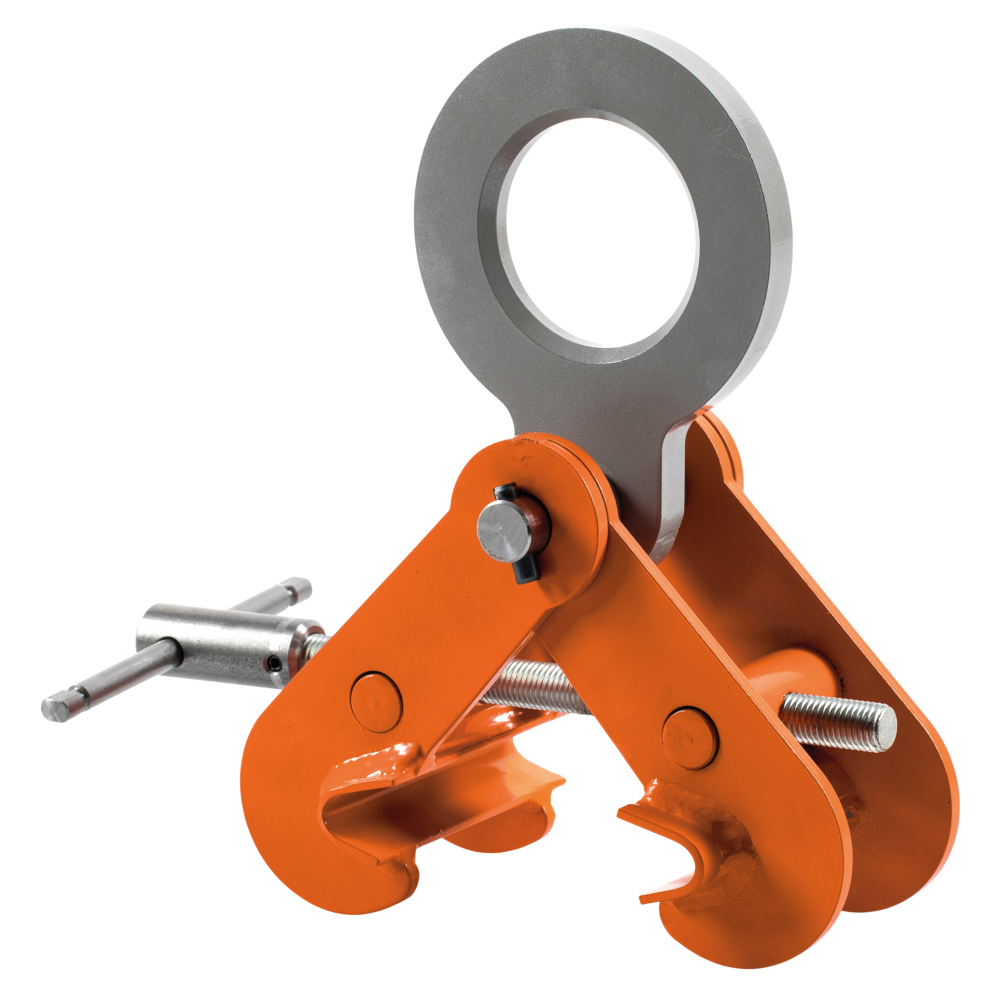

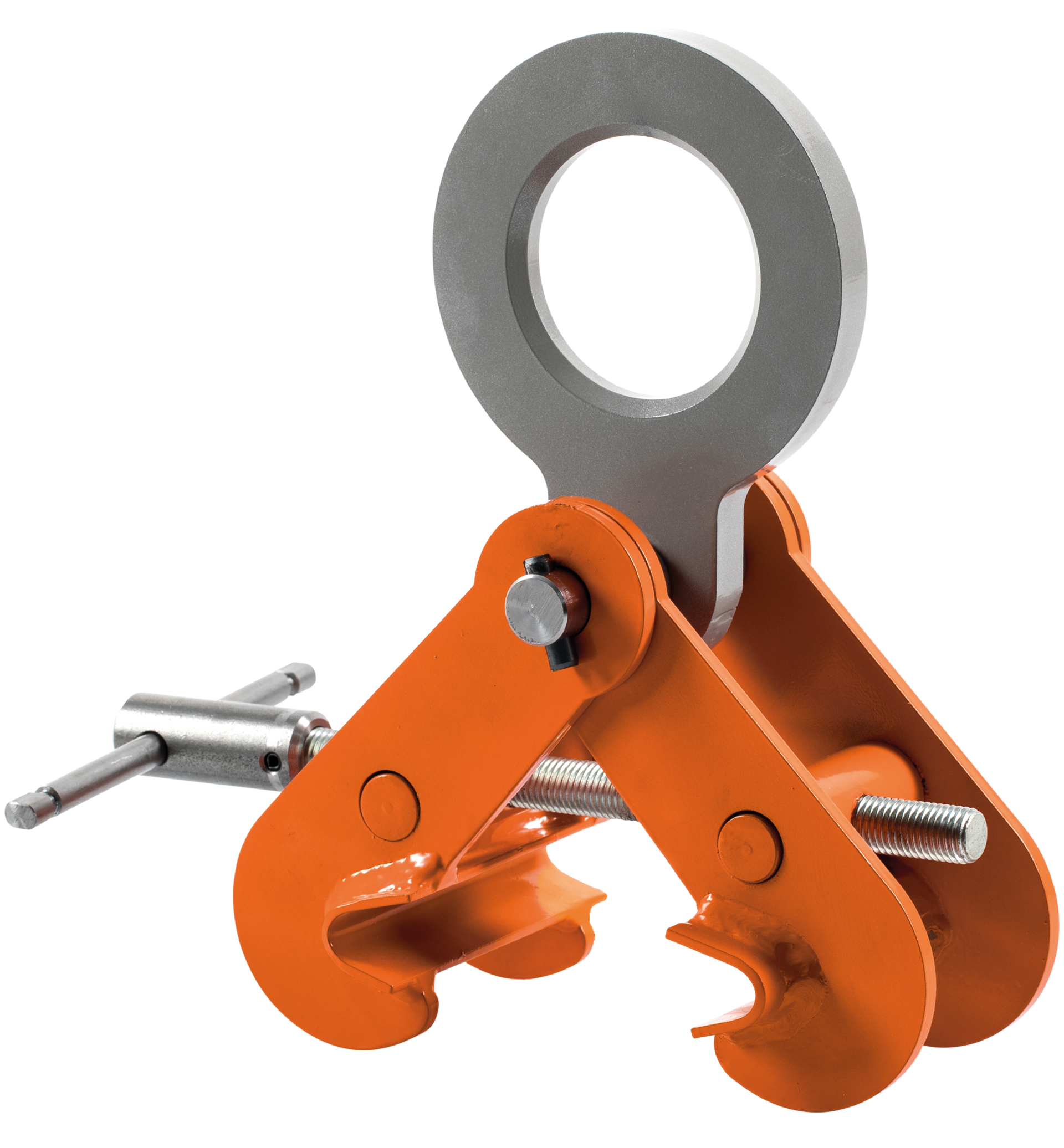

pewag SVW, SVSW i SVSUW służą do przemieszczania stalowych belek i konstrukcji. Mechanizm z wrzecionem oraz dwiema nakrętkami jednocześnie reguluje obie szczęki i utrzymuje siłę zacisku po ręcznym dokręceniu.
SVW obejmuje wykonania 1–10 t. SVSW ma powiększony zakres chwytu: do 420 lub 560 mm. SVSUW łączy szeroki rozstaw z ruchomym uchem uniwersalnym; jest dostępny w wykonaniach 3, 4 i 5 t.
Uchwyt może pracować także pod belką jako tymczasowy punkt podwieszenia. W takim zastosowaniu trzeba sprawdzić nośność samej konstrukcji oraz kierunek działania siły. Uchwyty nie służą do wykonywania trwałych połączeń.
Szczęki należy osadzić na pełną głębokość i zamknąć ręcznie wrzecionem. Podnoś jedną belkę naraz, z zachowaniem równowagi. Powierzchnia styku powinna być czysta i wolna od oleju; uchwytu nie osadza się na zwężających się częściach profilu.
DANE TECHNICZNE PEWAG

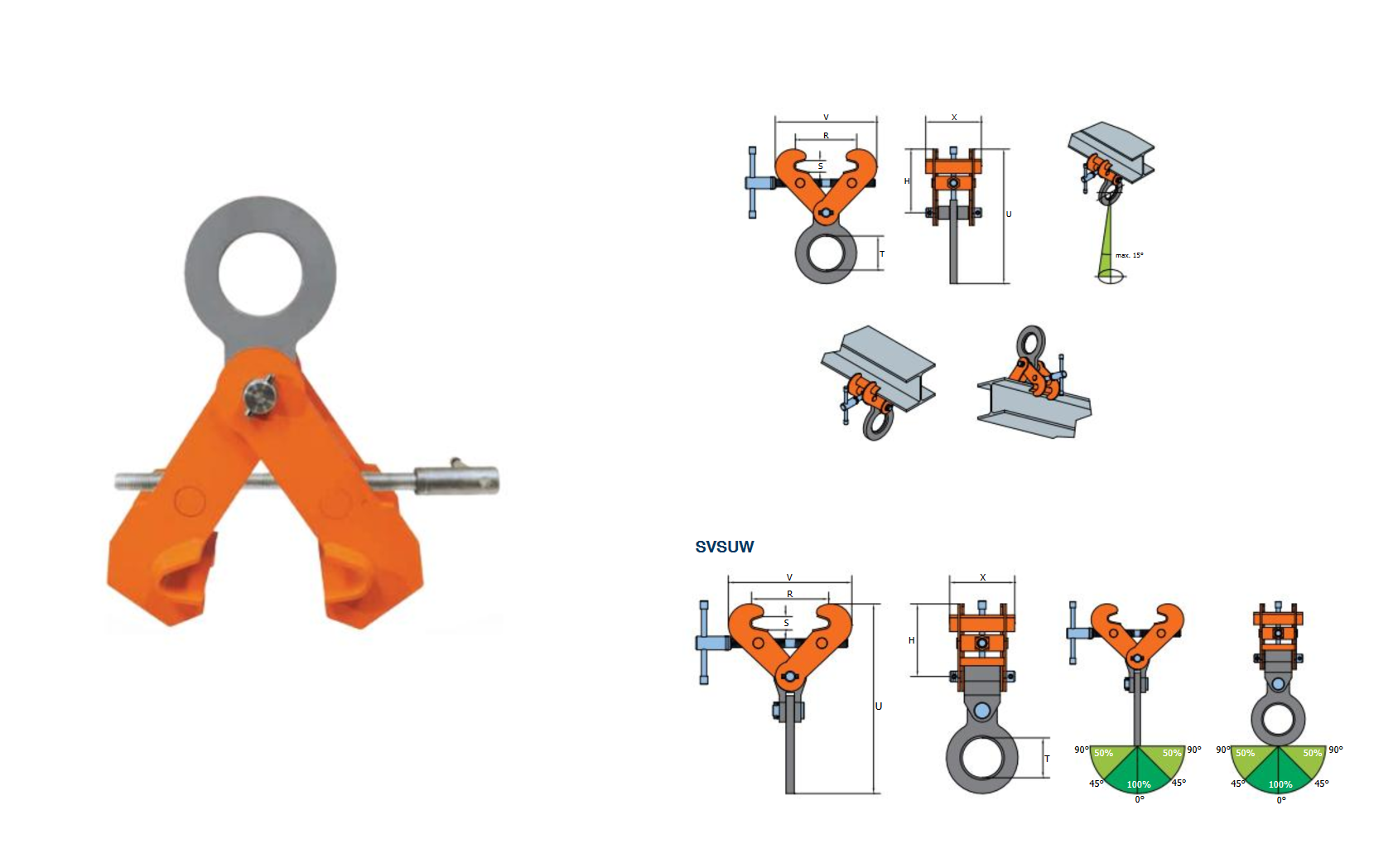

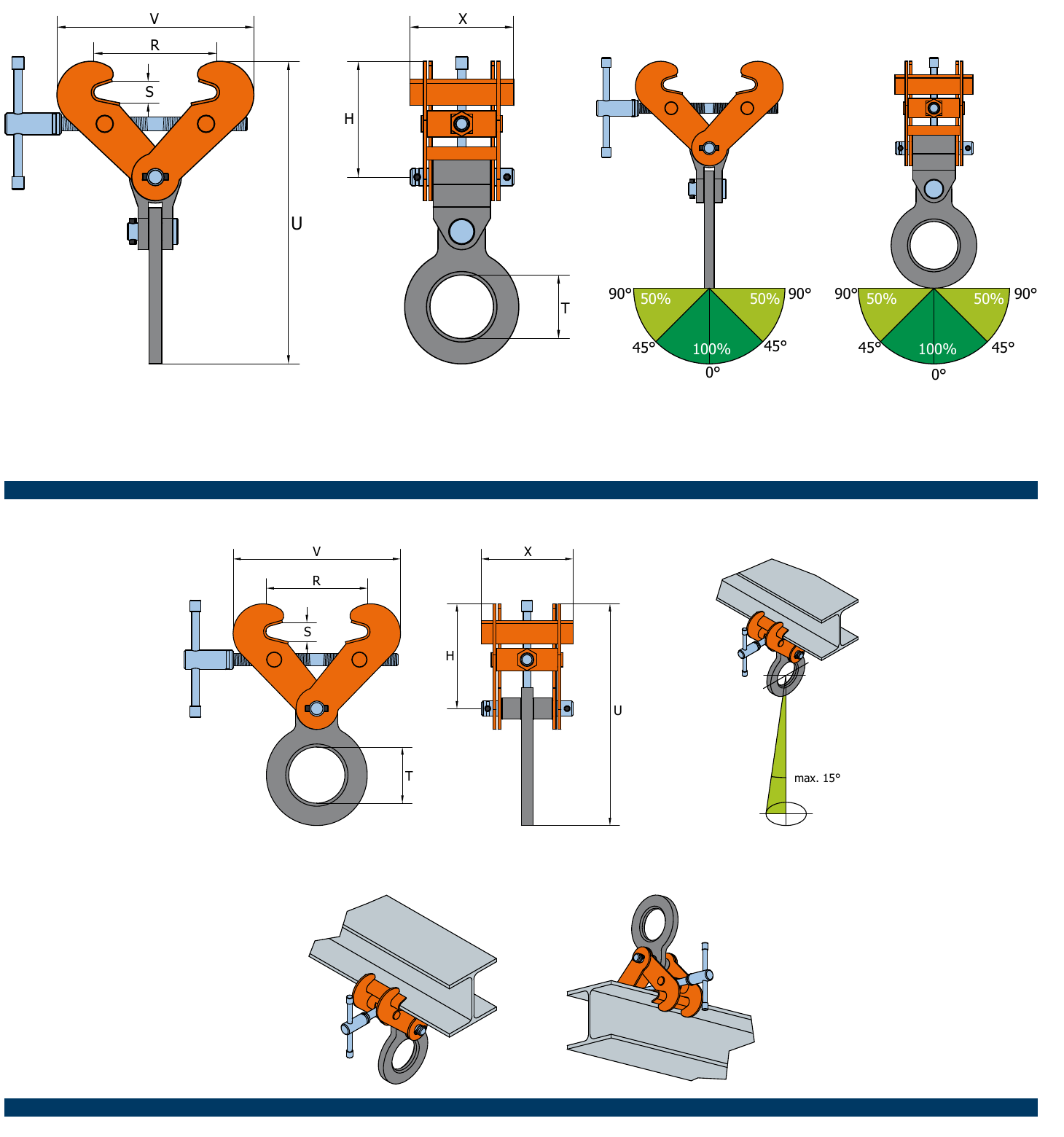

Rysunek wymiarowy i tabela SVW / SVSW / SVSUW
13 wykonań. Chwyt R należy dobrać do szerokości obejmowanej części profilu, a nie do samej grubości jego ścianki.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

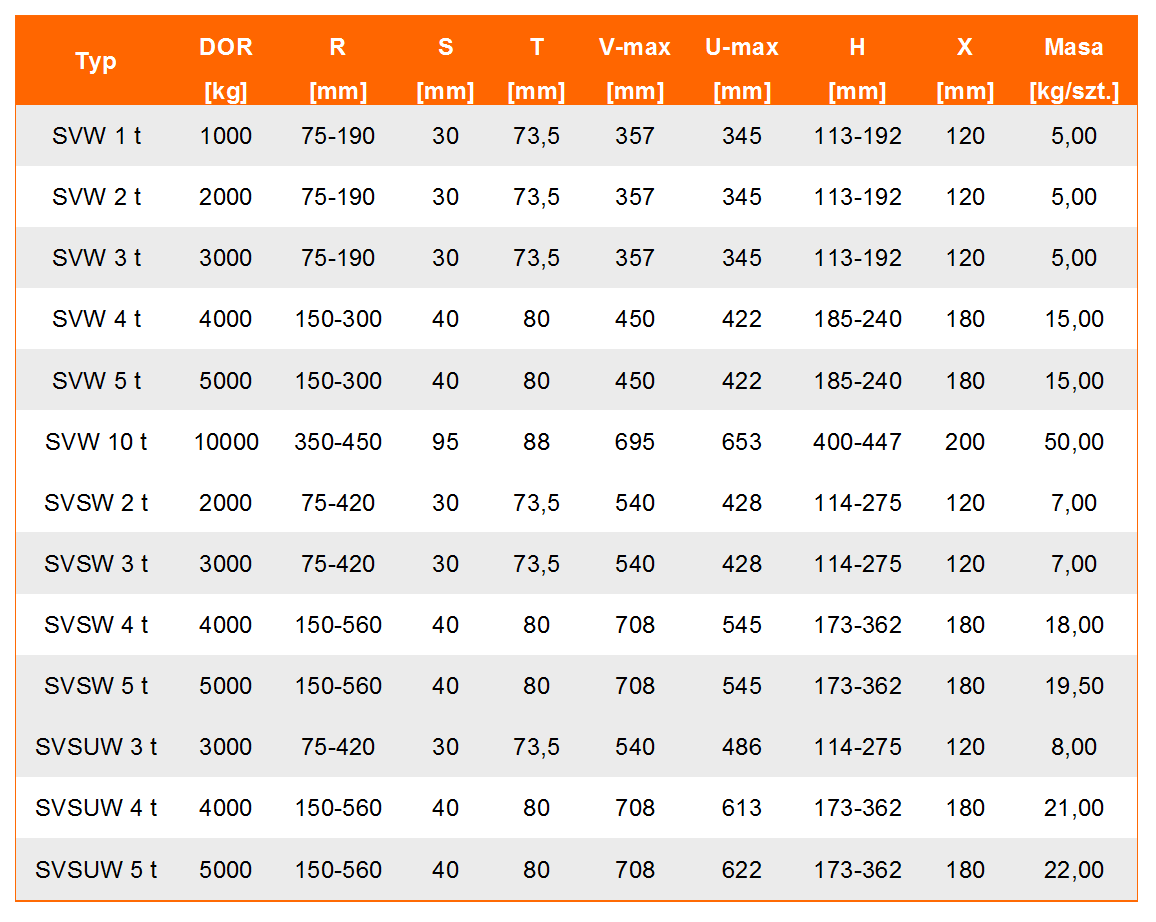

| Typ | DOR [t] | Chwyt R [mm] | H [mm] | S [mm] | T [mm] | U maks. [mm] | V maks. [mm] | X [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| SVW 1 t | 1 | 75-190 | 113-192 | 30 | 73,5 | 345 | 357 | 120 | 5 |
| SVW 2 t | 2 | 75-190 | 113-192 | 30 | 73,5 | 345 | 357 | 120 | 5 |
| SVW 3 t | 3 | 75-190 | 113-192 | 30 | 73,5 | 345 | 357 | 120 | 5 |
| SVW 4 t | 4 | 150-300 | 185-240 | 40 | 80 | 422 | 450 | 180 | 15 |
| SVW 5 t | 5 | 150-300 | 185-240 | 40 | 80 | 422 | 450 | 180 | 15 |
| SVW 10 t | 10 | 350-450 | 400-447 | 95 | 88 | 653 | 695 | 200 | 50 |
| SVSW 2 t | 2 | 75-420 | 114-275 | 30 | 73,5 | 428 | 540 | 120 | 7 |
| SVSW 3 t | 3 | 75-420 | 114-275 | 30 | 73,5 | 428 | 540 | 120 | 7 |
| SVSW 4 t | 4 | 150-560 | 173-362 | 40 | 80 | 545 | 708 | 180 | 18 |
| SVSW 5 t | 5 | 150-560 | 173-362 | 40 | 80 | 545 | 708 | 180 | 19,5 |
| SVSUW 3 t | 3 | 75-420 | 114-275 | 30 | 73,5 | 486 | 540 | 120 | 8 |
| SVSUW 4 t | 4 | 150-560 | 173-362 | 40 | 80 | 613 | 708 | 180 | 21 |
| SVSUW 5 t | 5 | 150-560 | 173-362 | 40 | 80 | 622 | 708 | 180 | 22 |
DOR w t; wymiary w mm; masa w kg/szt. Dane aktualnej tabeli pewag zgodne z katalogiem, s. 46. U i V podano jako wartości maksymalne. Źródło: karta producenta pewag SVW / SVSW / SVSUW ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyt śrubowy do belki?
Potrzebne są wymiary profilu, obciążenie i kierunek pracy ucha.
DOR i kierunek siły
Uwzględnij masę ładunku, liczbę uchwytów i rozdział sił. Nośność przy odchyleniu ucha sprawdzaj na diagramie właściwego wykonania. Przy kilku uchwytach dobierz trawersę i długości cięgien, aby zachować dopuszczalne kierunki obciążenia.
Montaż oraz kontrola
Osadź obie szczęki całkowicie na profilu i dokręć wrzeciono ręcznie. Rozpocznij podnoszenie powoli, obserwując chwyt i równowagę. Przed odpięciem ustaw belkę stabilnie i całkowicie odciąż uchwyt.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja SVW/SVSW/SVSUW opisuje mocowanie na belce, podwieszenie pod konstrukcją, kierunki obciążenia i obsługę wrzeciona. Producent wskazuje EN 13155. Korzystaj z diagramu właściwego dla konkretnego wykonania.
Instrukcja i dokumentacja producenta ↗Karta SVW / SVSW / SVSUW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj szczęki, ucho, sworznie, zabezpieczenia oraz stan wrzeciona i nakrętek. Instrukcja przewiduje kontrolę stanu co miesiąc oraz przegląd i próbę co najmniej raz w roku przez właściwy serwis. Stosuj oryginalne części pewag.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czym różnią się SVW, SVSW i SVSUW?
SVW to wykonanie standardowe, SVSW ma szerszy zakres chwytu, a SVSUW dodatkowo ruchome ucho uniwersalne. Dobór zależy od profilu, obciążenia i kierunku podwieszenia.
Czy uchwyt może służyć jako punkt podwieszenia?
Tak, producent dopuszcza mocowanie pod belką jako tymczasowy punkt podwieszenia. Należy osobno sprawdzić nośność konstrukcji i dopuszczalny kierunek obciążenia uchwytu.
Czy chwyt R oznacza grubość ścianki?
Nie. R określa rozstaw szczęk obejmujących profil. Porównaj go z rysunkiem i szerokością części belki, na której mocujesz uchwyt.
Czy można podnieść kilka belek jednocześnie?
Instrukcja przewiduje podnoszenie jednej belki naraz. Liczbę uchwytów oraz sposób podwieszenia dobiera się do jej masy, długości i równowagi.
Jakie informacje przesłać do wyceny?
Podaj profil i jego wymiary, masę, długość belki, liczbę punktów chwytu oraz kierunek obciążenia. Zaznacz, czy uchwyt ma podnosić belkę, czy tworzyć punkt podwieszenia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz uchwyt śrubowy do belek SVW / SVSW / SVSUW z CECHO.
Prześlij dane profilu i plan podnoszenia. Pomożemy wybrać SVW, SVSW lub SVSUW oraz właściwy zakres chwytu.
Wyślij zapytanie o SVW / SVSW / SVSUW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
