Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt do podnoszenia i poziomego przemieszczania cienkich arkuszy DHW

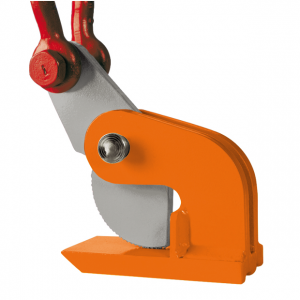

Uchwyt do podnoszenia i poziomego przemieszczania cienkich arkuszy DHW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG peCLAMP · CIENKIE BLACHY STALOWE
Uchwyty do poziomego podnoszenia i transportu cienkich arkuszy stalowych, które uginają się podczas podnoszenia. DOR pary 1–6 t, chwyt do 50 mm. Stosowane co najmniej parami, przy kącie między cięgnami do 60°.
1–6 tDOR pary · cztery wykonania4 wykonania w tabeli producenta
Potrzebujesz doboru uchwytu do cienkich blach DHW?
Podaj masę, wymiary i grubość arkusza, przewidywane ugięcie oraz rozstaw punktów chwytu. Dobierzemy parę uchwytów i zawiesie.
Zapytaj CECHO o DHW →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do cienkich blach pewag DHW — najważniejsze informacje
ŁADUNEKCienkie blachyArkusze uginające się przy podnoszeniu
DOR PARY1–6 tCztery wykonania
PODWIESZENIEKąt do 60°Co najmniej dwa uchwyty
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
POZIOMY TRANSPORT CIENKICH ARKUSZY
Uchwyt dostosowany do uginającej się blachy.
pewag DHW służy do poziomego podnoszenia i przemieszczania cienkich arkuszy stalowych, które uginają się podczas operacji. Instrukcja obejmuje także blachy profilowane, pod warunkiem zapewnienia płaskiego miejsca styku szczęki z materiałem.
Uchwyty trzeba stosować co najmniej parami. Producent podaje DOR dla pary: 1, 2, 4 lub 6 t. Nie należy sumować oznaczeń obu uchwytów. Maksymalny kąt między cięgnami wynosi 60°.
Zwarta konstrukcja ma zębaty element chwytny połączony z uchem. Siła podnoszenia dociska go do blachy. Szczęki należy wsunąć na pełną głębokość, a uchwyty rozmieścić tak, aby ładunek pozostawał w równowadze.
Podnoś pojedynczy arkusz. Materiał musi być czysty w miejscu chwytu, a zakres grubości zgodny z wybranym wykonaniem DHW. Zęby mogą pozostawić ślady na powierzchni; ten model nie jest uchwytem do transportu bez odcisków.
DANE TECHNICZNE PEWAG

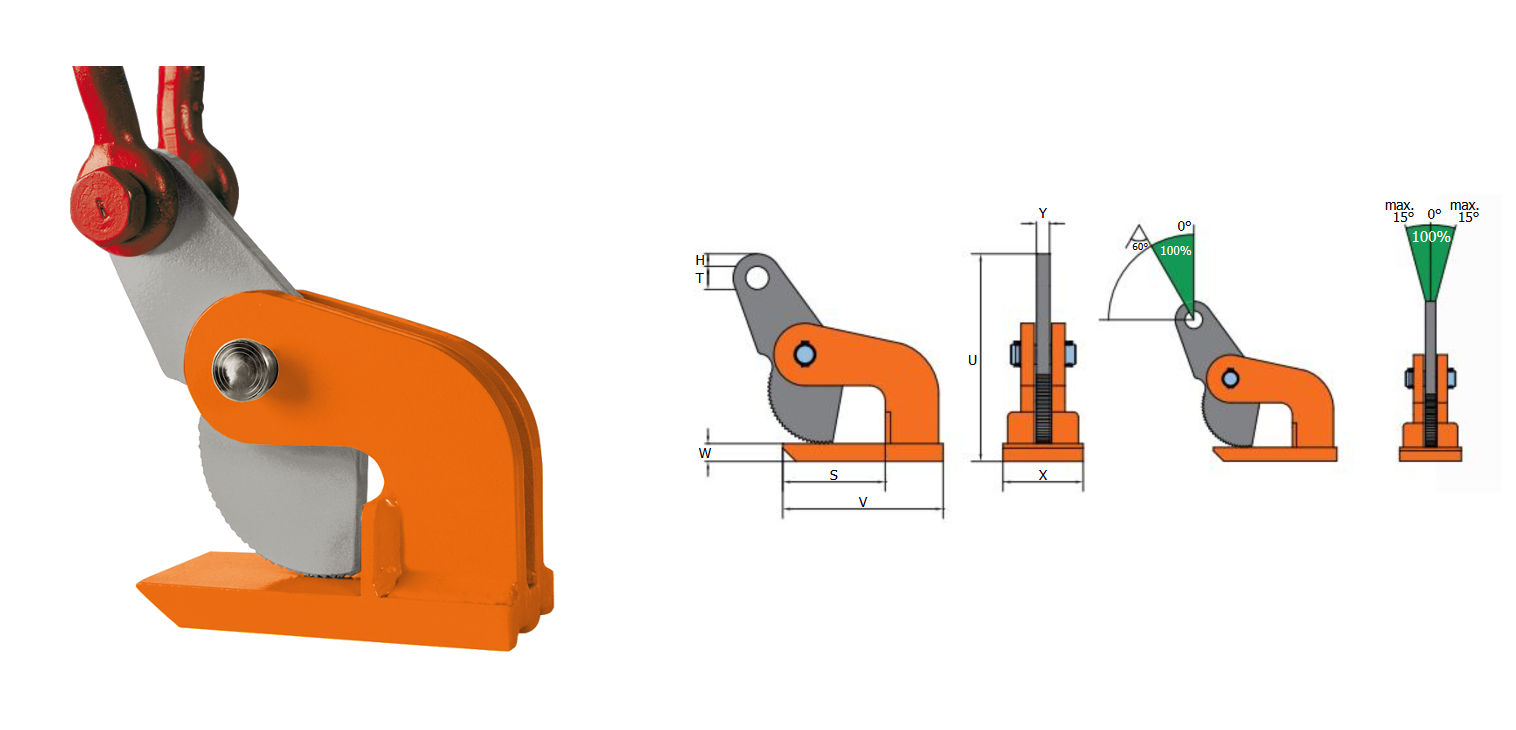

Rysunek wymiarowy i tabela DHW
DHW 1, 2, 4 i 6 t. Wymiary zgodne z aktualną tabelą pewag; DOR, H i masa według katalogu producenta, s. 39.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

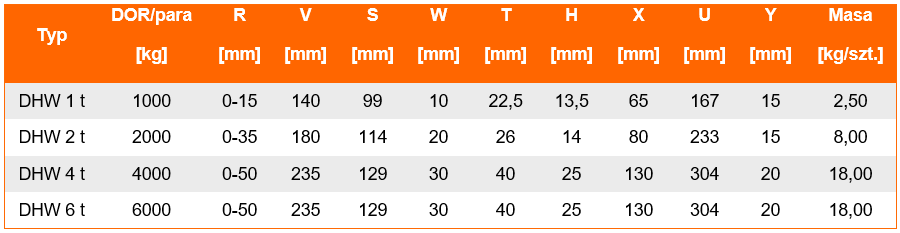

| Typ | DOR pary [t] | Chwyt R [mm] | H [mm] | S [mm] | T [mm] | U [mm] | V [mm] | W [mm] | X [mm] | Y [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DHW 1 t | 1 | 0-15 | 13,5 | 99 | 22,5 | 167 | 140 | 10 | 65 | 15 | 2,5 |
| DHW 2 t | 2 | 0-35 | 14 | 114 | 26 | 233 | 180 | 20 | 80 | 15 | 8 |
| DHW 4 t | 4 | 0-50 | 25 | 129 | 40 | 304 | 235 | 30 | 130 | 20 | 18 |
| DHW 6 t | 6 | 0-50 | 25 | 129 | 40 | 304 | 235 | 30 | 130 | 20 | 18 |
DOR pary w t; wymiary w mm; masa w kg/szt. Wartości DOR, H i masy: katalog pewag, s. 39. Nie przekraczaj kąta 60° między cięgnami. Źródło: karta producenta pewag DHW ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyty DHW?
Sprawdź grubość arkusza, jego ugięcie oraz geometrię zawiesia.
Para i kąt do 60°
Użyj pary lub kilku par DHW. Kąt między cięgnami nie może przekroczyć 60°. Przy większej liczbie uchwytów dobierz rozdział sił i trawersę. Dopuszczalne boczne odchylenie pokazane na diagramie wynosi ±15°.
Powierzchnia i temperatura
Twardość powierzchni nie może przekraczać 37 HRC. Zakres temperatur wynosi −40 do +100°C. Usuń olej, korozję i zgorzelinę; nie chwytaj powierzchni zwężających się. Przed pracą sprawdź zęby, korpus i sworznie.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja DHW określa przeznaczenie do uginających się i profilowanych blach, sposób osadzenia, ograniczenia podwieszenia i zasady kontroli. Producent wskazuje EN 13155. Sprawdź oznaczenia konkretnej pary przed użyciem.
Instrukcja i dokumentacja producenta ↗Karta DHW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj korpus, element zębaty i sworznie oraz czytelność oznaczeń. Instrukcja przewiduje konserwację co miesiąc oraz przegląd i próbę co najmniej raz w roku przez właściwy serwis. Stosuj oryginalne części pewag.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy DHW nadaje się do blach uginających się podczas podnoszenia?
Tak. To wskazane przez producenta zastosowanie tego modelu. W miejscu osadzenia uchwytu trzeba zapewnić płaski kontakt szczęki z materiałem.
Czy dwa uchwyty DHW 4 t mogą podnieść 8 t?
Nie. DOR 4 t dotyczy pary uchwytów w dopuszczalnej konfiguracji. Nie sumuje się wartości podanych na dwóch sztukach.
Jaki kąt między cięgnami jest dopuszczalny?
Maksymalnie 60°. Kąt ten trzeba uwzględnić przy doborze długości zawiesia i rozstawu punktów chwytu.
Czy DHW służy do pakietów blach?
Nie. Instrukcja dla DHW przewiduje transport pojedynczych arkuszy. Do pakietów należy dobrać model dopuszczony do tego zastosowania.
Jakie informacje przesłać do wyceny?
Podaj masę, długość, szerokość i grubość arkusza, jego profil oraz przewidywane ugięcie. Dołącz rozstaw punktów chwytu i sposób podwieszenia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz uchwyt do cienkich blach DHW z CECHO.
Prześlij dane cienkiego arkusza i plan podnoszenia. Dobierzemy parę DHW oraz zawiesie z właściwym kątem cięgien.
