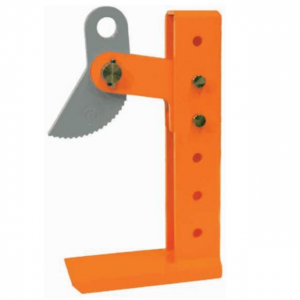

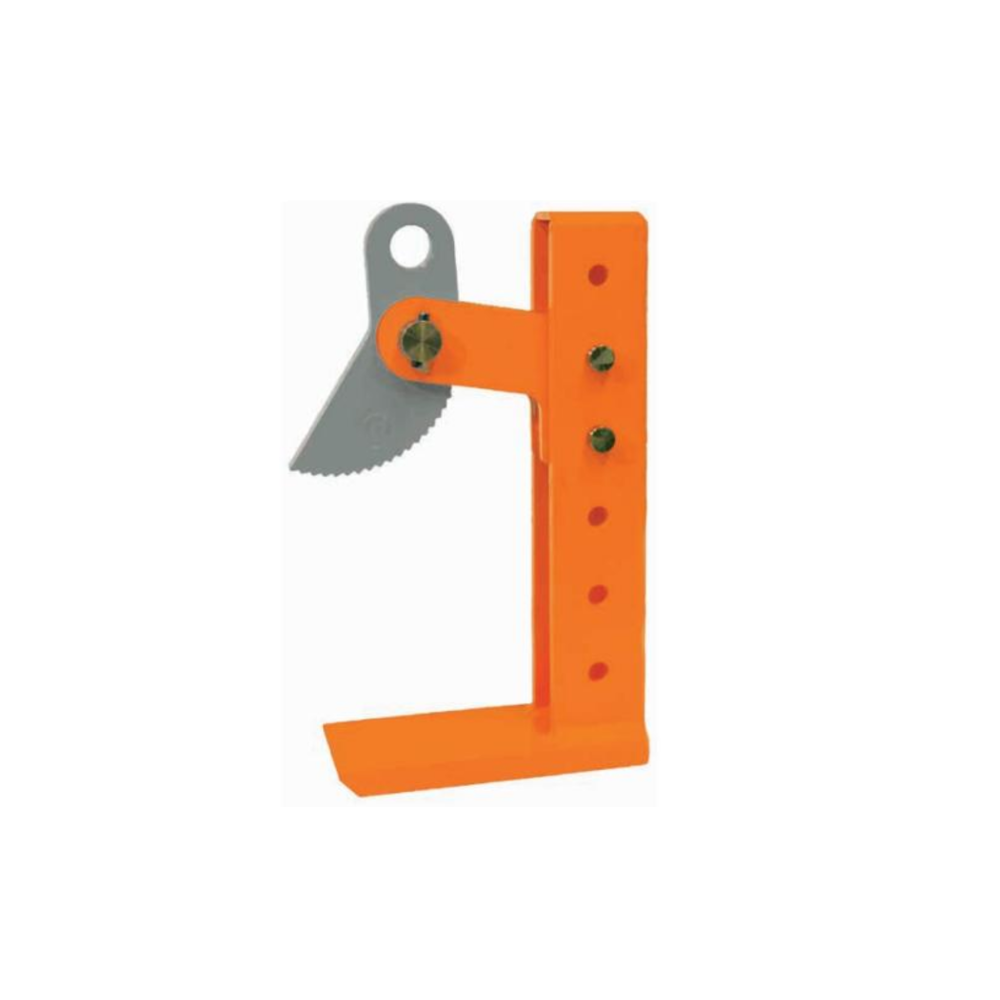

Uchwyt do podnoszenia HSKW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG peCLAMP · REGULOWANY CHWYT PAKIETÓW
Uchwyty do poziomego podnoszenia pojedynczych blach stalowych i zabezpieczonych pakietów. DOR pary 1,5–9 t. Regulowany bez narzędzi chwyt 3–180, 3–300 lub 3–420 mm, zależnie od wykonania.
1,5–9 tDOR pary · chwyt do 420 mm10 wykonań w tabeli producenta
Potrzebujesz doboru uchwytu do pakietów blach HSKW?
Podaj masę i wymiary ładunku, wysokość zabezpieczonego pakietu oraz rozstaw punktów podwieszenia. Dobierzemy uchwyty i trawersę.
Zapytaj CECHO o HSKW →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do pakietów blach pewag HSKW — najważniejsze informacje
ŁADUNEKBlachy i pakietyPakiety muszą być zabezpieczone
DOR PARY1,5–9 tDziesięć wykonań
REGULACJABez narzędziChwyt do 420 mm
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
POZIOMY TRANSPORT BLACH I PAKIETÓW
Jedna rodzina uchwytów, trzy zakresy regulacji.

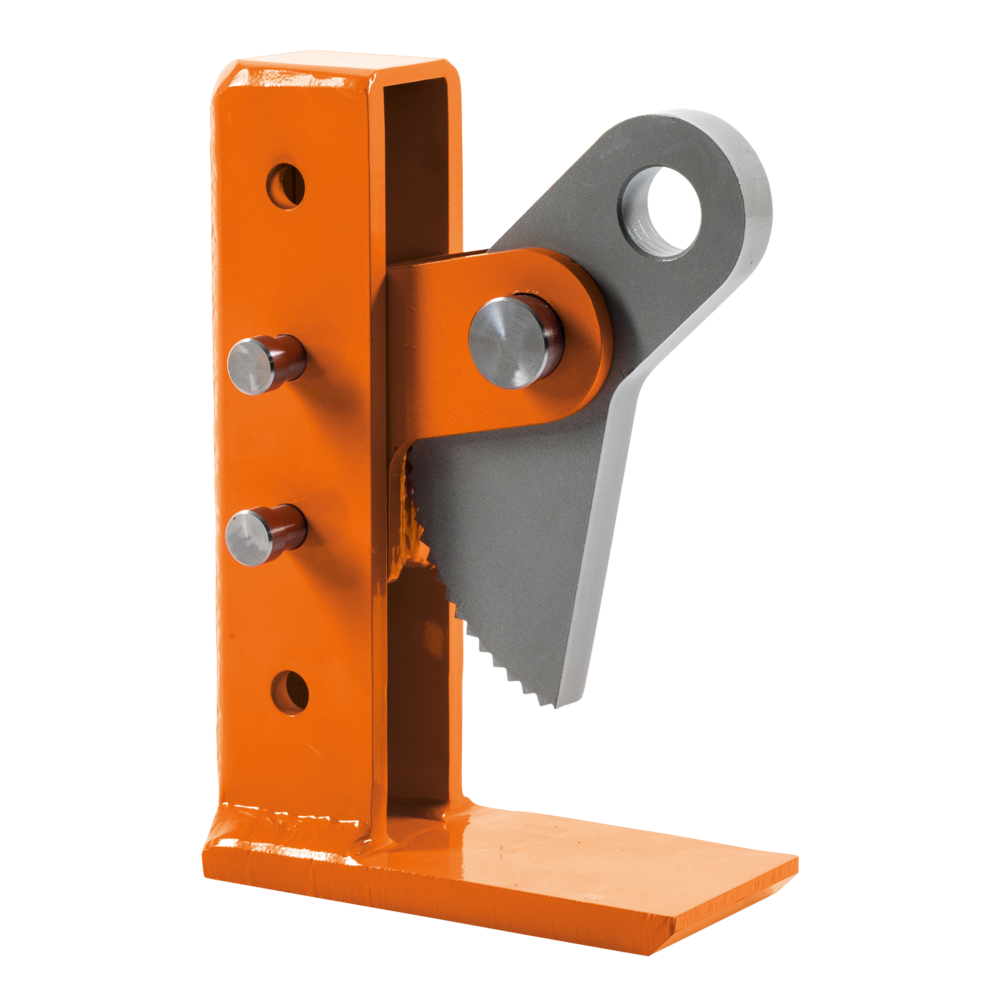

pewag HSKW służy do podnoszenia i poziomego przemieszczania pojedynczych blach stalowych oraz spiętych lub w inny sposób zabezpieczonych pakietów. Regulowany korpus pozwala dostosować otwarcie szczęki do wysokości ładunku bez używania narzędzi.
Stosuj co najmniej dwa uchwyty. Nośność w tabeli odnosi się do pary. Ładunek nie może uginać się w sposób niedopuszczony w instrukcji, a każda szczęka wymaga płaskiego miejsca styku i właściwego rozdziału obciążenia.
Wykonania HSKW/180 mają chwyt 3–180 mm, HSKW/300 — 3–300 mm, a HSKW/420 — 3–420 mm. Wybór otwarcia nie przesądza o udźwigu: w każdej grupie należy sprawdzić DOR konkretnej pary.
HSKW nie utrzymuje stałego napięcia wstępnego elementu zębatego. Po ręcznym osadzeniu kontroluj pozycję uchwytów do chwili napięcia cięgien, a podczas transportu utrzymuj ich naprężenie. Zwalniaj uchwyty dopiero po stabilnym odłożeniu ładunku.
DANE TECHNICZNE PEWAG

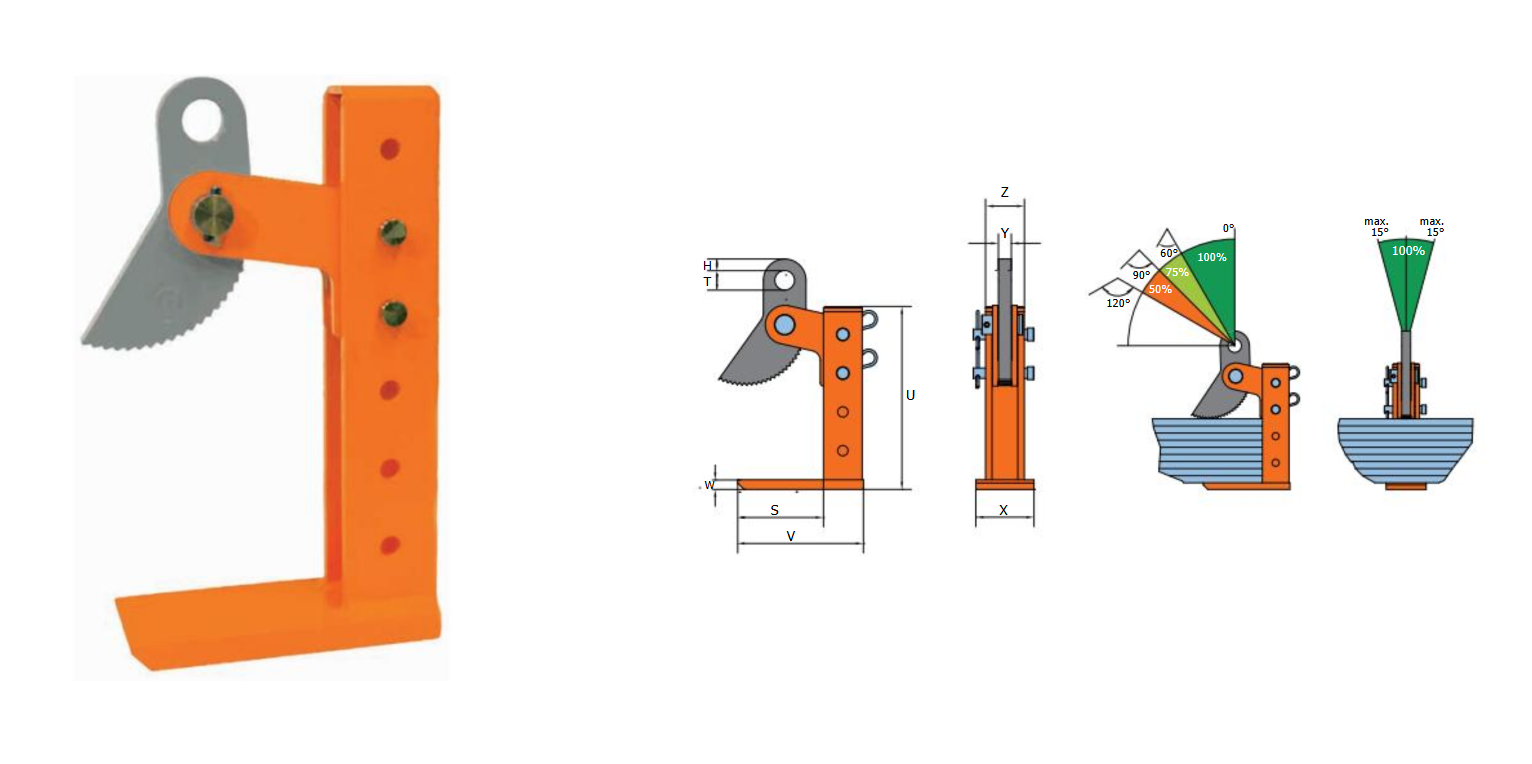

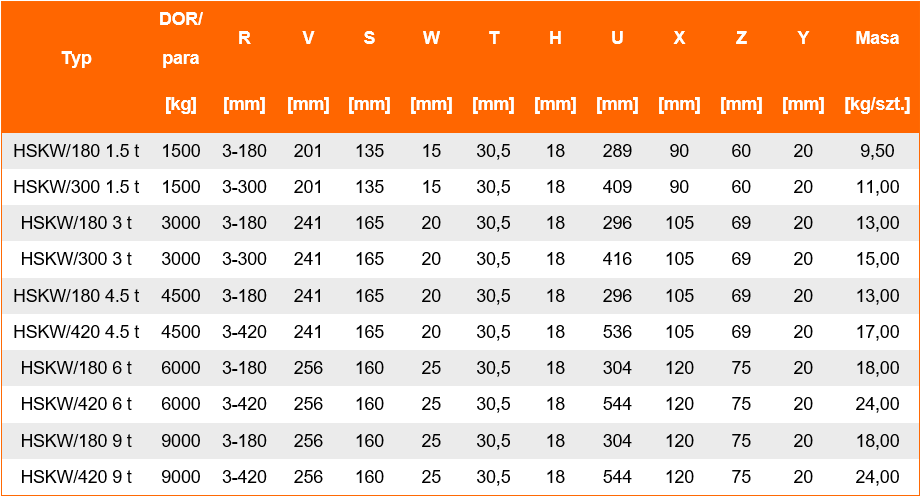

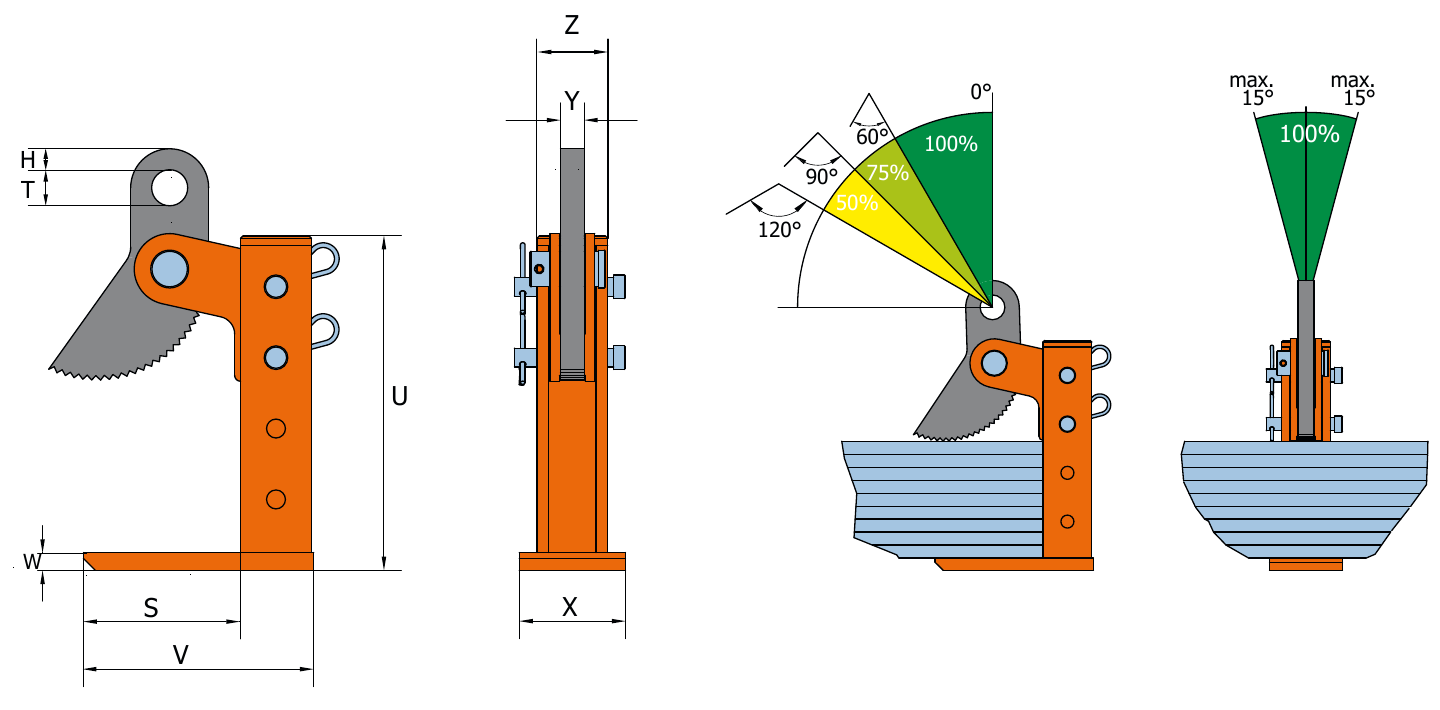

Rysunek wymiarowy i tabela HSKW
10 wykonań w trzech zakresach chwytu: 3–180, 3–300 oraz 3–420 mm. DOR dotyczy pary, a masa — pojedynczego uchwytu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR pary [t] | Chwyt R [mm] | H [mm] | S [mm] | T [mm] | U [mm] | V [mm] | W [mm] | X [mm] | Y [mm] | Z [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HSKW/180 1.5 t | 1,5 | 3-180 | 18 | 135 | 30,5 | 289 | 201 | 15 | 90 | 20 | 60 | 9,5 |
| HSKW/180 3 t | 3 | 3-180 | 18 | 165 | 30,5 | 296 | 241 | 20 | 105 | 20 | 69 | 13 |
| HSKW/180 4.5 t | 4,5 | 3-180 | 18 | 165 | 30,5 | 296 | 241 | 20 | 105 | 20 | 69 | 13 |
| HSKW/180 6 t | 6 | 3-180 | 18 | 160 | 30,5 | 304 | 256 | 25 | 120 | 20 | 75 | 18 |
| HSKW/180 9 t | 9 | 3-180 | 18 | 160 | 30,5 | 304 | 256 | 25 | 120 | 20 | 75 | 18 |
| HSKW/300 1.5 t | 1,5 | 3-300 | 18 | 135 | 30,5 | 409 | 201 | 15 | 90 | 20 | 60 | 11 |
| HSKW/300 3 t | 3 | 3-300 | 18 | 165 | 30,5 | 416 | 241 | 20 | 105 | 20 | 69 | 15 |
| HSKW/420 4.5 t | 4,5 | 3-420 | 18 | 165 | 30,5 | 536 | 241 | 20 | 105 | 20 | 69 | 17 |
| HSKW/420 6 t | 6 | 3-420 | 18 | 160 | 30,5 | 544 | 256 | 25 | 120 | 20 | 75 | 24 |
| HSKW/420 9 t | 9 | 3-420 | 18 | 160 | 30,5 | 544 | 256 | 25 | 120 | 20 | 75 | 24 |
DOR pary w t; wymiary w mm; masa w kg/szt. H i Z według katalogu pewag, s. 40. HSKW/180 6 t: masa 18 kg/szt. według tego samego katalogu. Źródło: karta producenta pewag HSKW ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać HSKW do pakietu blach?
Liczą się wysokość i masa całego pakietu oraz sposób jego zabezpieczenia.
Rozdział obciążenia
Użyj pary lub kilku par oraz trawersy wyrównawczej zgodnie z instrukcją. Standardowy kąt między cięgnami wynosi do 60°; większe kąty wymagają redukcji DOR według diagramu. Odchylenie boczne ograniczono do ±15°.
Powierzchnia i osadzenie
Dopuszczalna twardość powierzchni: do 37 HRC. Temperatura pracy: −40 do +100°C. Usuń olej, zgorzelinę i korozję. Sprawdź ustawienie sworzni regulacyjnych, pełne osadzenie szczęk i swobodę ruchu elementu chwytnego.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja HSKW opisuje regulację, pracę z blachami i pakietami, użycie trawersy oraz kontrolę pozycji uchwytów podczas napinania zawiesia. Producent wskazuje EN 13155. Przed pracą sprawdź oznaczenie oraz DOR konkretnej pary.
Instrukcja i dokumentacja producenta ↗Karta HSKW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj korpus, otwory regulacyjne, sworznie, zęby i ruch elementu chwytnego. Instrukcja przewiduje konserwację co miesiąc oraz przegląd i próbę co najmniej raz w roku przez właściwy serwis. Stosuj oryginalne części pewag.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy HSKW może podnosić pakiet blach?
Tak, producent dopuszcza spięte lub zabezpieczone pakiety, które mieszczą się w zakresie chwytu i nie uginają się podczas podnoszenia.
Co oznaczają liczby 180, 300 i 420?
To maksymalne otwarcie szczęk w mm dla danej odmiany. Dolna granica chwytu wynosi 3 mm.
Czy regulacja wymaga narzędzi?
Nie. Producent przewiduje szybką regulację korpusu bez narzędzi. Ustawienie i zabezpieczenie trzeba sprawdzić przed podniesieniem.
Czy można używać jednego HSKW?
Nie. Wymagane są co najmniej dwa uchwyty, a DOR podany w tabeli dotyczy pary.
Jakie informacje przesłać do wyceny?
Podaj masę, długość, szerokość i wysokość pakietu, sposób spięcia, sztywność blach oraz plan rozmieszczenia uchwytów i trawersy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz uchwyt do pakietów blach HSKW z CECHO.
Prześlij dane zabezpieczonego pakietu i plan podnoszenia. Dobierzemy zakres regulacji HSKW, DOR pary oraz zawiesie i trawersę.
Wyślij zapytanie o HSKW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
