Złączka łańcuchowa CMG
CECHO · OSPRZĘT DO ZAWIESI
ZŁĄCZKA ŁAŃCUCHOWA · KLASA 8

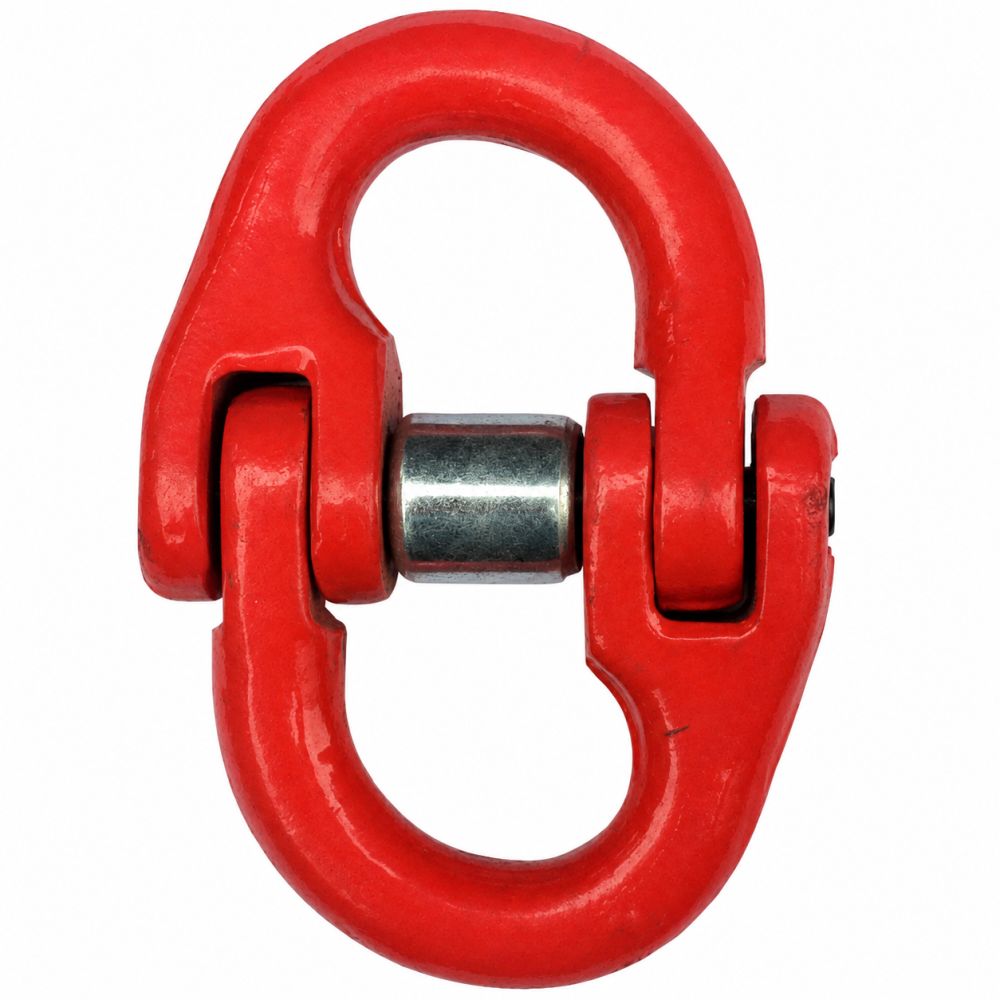

Złączka łańcuchowa CMG klasy 8 do łączenia zgodnych elementów zawiesia. Dwie części korpusu łączy sworzeń z tuleją zabezpieczającą; tabela obejmuje DOR 1,12–31,5 t.
1,12–31,5 tDopuszczalne obciążenie robocze9 wykonań w tabeli doboru
Potrzebujesz doboru złączki CMG?
Podaj CMG, średnicę i klasę łańcucha, DOR oraz wymiary obu łączonych elementów. Przy naprawie dołącz zdjęcie korpusu, sworznia i oznaczeń.
Zapytaj CECHO o CMG →Zadzwoń: +48 33 825 04 84- Opis produktu
Złączka CMG — najważniejsze informacje
KLASA 8Złączka łańcuchowaŁączenie elementów
KONSTRUKCJASworzeń i tulejaKontrola zabezpieczenia
DANE KATALOGOWEEN 1677-1DOR 1,12–31,5 t
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Rozłączne połączenie elementów zawiesia.
CMG łączy łańcuch z odpowiednim ogniwem lub osprzętem zawiesia. Dobór wymaga zgodności rozmiaru, klasy, DOR i geometrii wszystkich współpracujących części.
Konstrukcja składa się z dwóch części korpusu, sworznia i tulei zabezpieczającej. Podczas montażu należy zastosować komplet części właściwy dla danego wykonania.

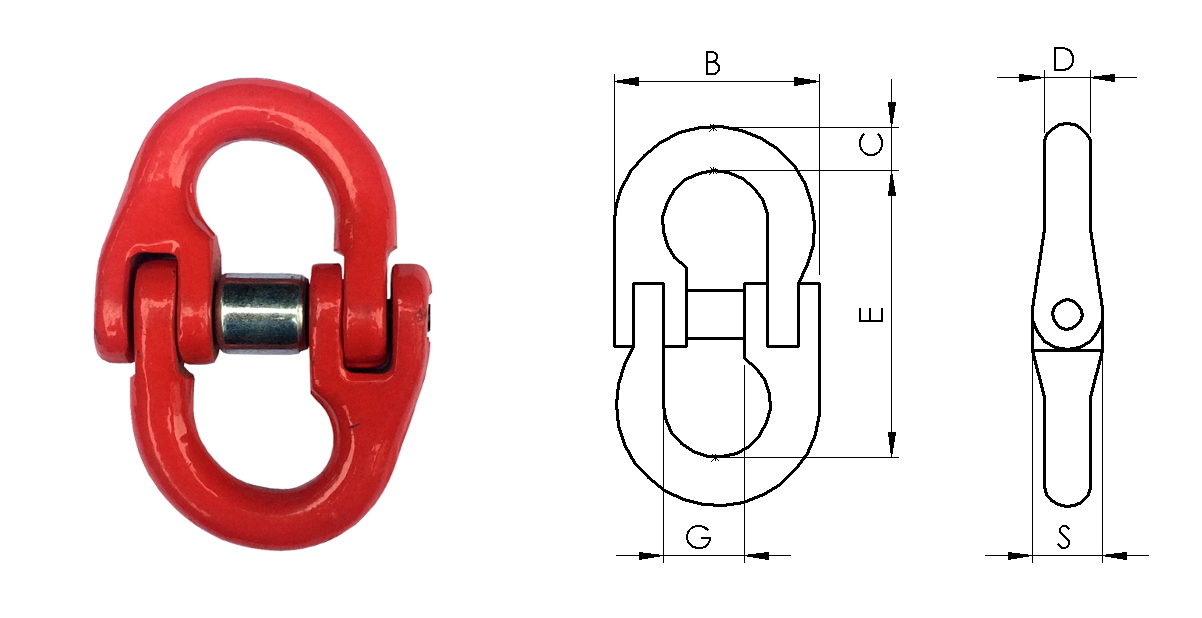

Wymiar G opisuje przestrzeń w obszarze połączenia, a E długość wskazaną na rysunku. Połączenie musi zapewniać prawidłowe ułożenie współpracujących elementów bez zakleszczania.
Dobierz kompletne zawiesie łańcuchowe →DANE KATALOGOWE CECHO
Rysunek wymiarowy i tabela CMG
Dziewięć wykonań CMG. Rozmiar 18/20 jest wspólną pozycją w tabeli katalogowej; zgodność z konkretnym łańcuchem potwierdź przy doborze.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

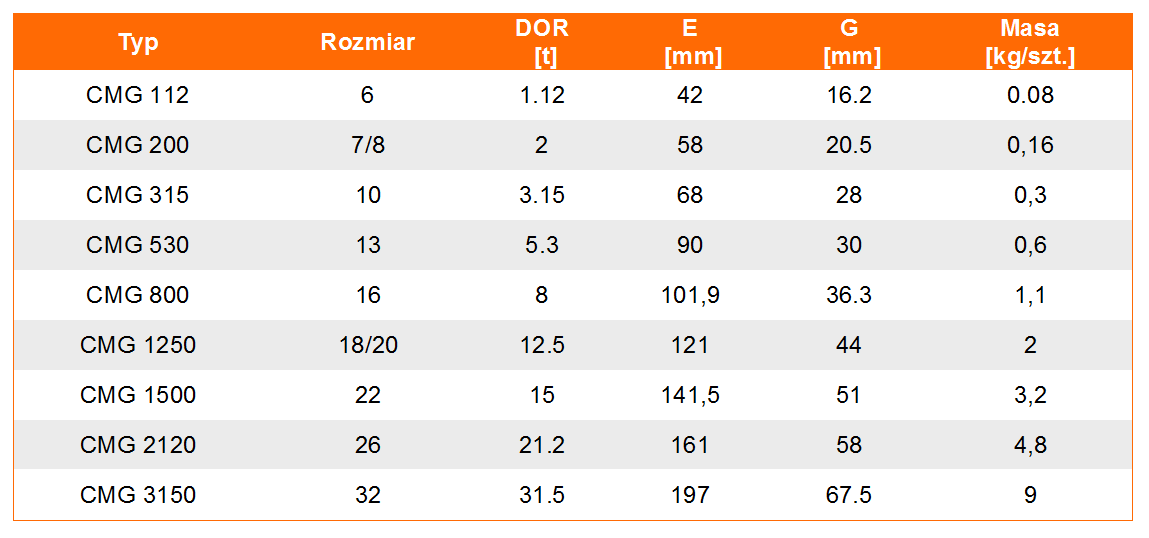

| Typ | Rozmiar | DOR [t] | E [mm] | G [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|
| CMG 112 | 6 | 1,12 | 42 | 16,2 | 0,08 |
| CMG 200 | 7/8 | 2 | 58 | 20,5 | 0,16 |
| CMG 315 | 10 | 3,15 | 68 | 28 | 0,3 |
| CMG 530 | 13 | 5,3 | 90 | 30 | 0,6 |
| CMG 800 | 16 | 8 | 101,9 | 36,3 | 1,1 |
| CMG 1250 | 18/20 | 12,5 | 121 | 44 | 2 |
| CMG 1500 | 22 | 15 | 141,5 | 51 | 3,2 |
| CMG 2120 | 26 | 21,2 | 161 | 58 | 4,8 |
| CMG 3150 | 32 | 31,5 | 197 | 67,5 | 9 |
DOR / WLL w tonach, wymiary w mm, masa w kg/szt. Tabela przedstawia wykonania katalogowe; dostępność i zgodność konkretnego elementu potwierdzamy przy doborze. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz CMG do obu łączonych elementów.
Dobór obejmuje element oraz cały układ zawiesia: połączenia, kąty i sposób obciążenia.
Geometria połączeń
Podaj wymiary obu łączonych części. Sprawdź E i G, swobodę ustawienia ogniw oraz brak nacisku na sworzeń w sposób nieprzewidziany instrukcją.
Montaż i kontrola
Montaż i kontrolę wykonuj według instrukcji właściwego wyrobu. Sprawdź oznaczenia, zużycie, odkształcenia i zabezpieczenie połączenia.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Dane katalogowe CMG wskazują EN 1677-1. Potwierdź dokumentację danego wykonania, komplet części i procedurę montażu przed użyciem w zawiesiu.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj korpus, sworzeń, tuleję i miejsca styku z ogniwami. Pęknięcia, odkształcenia, nadmierne zużycie lub niepewne zabezpieczenie wykluczają dalszą pracę do oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA O CMG
Co sprawdzić przed doborem?
Czy CMG dobiera się tylko po DOR?
Nie. Sprawdź także średnicę i klasę łańcucha, wymiary ogniw oraz właściwy sworzeń i tuleję dla konkretnego wykonania.
Czy sworzeń można zastąpić śrubą?
Nie stosuj przypadkowych zamienników. Połączenie wymaga części przewidzianych dla danego modelu i montażu zgodnego z jego instrukcją.
Czy po demontażu można ponownie użyć wszystkich części?
Zależy to od instrukcji danego wykonania i stanu części. Nie przyjmuj uniwersalnej liczby demontaży ani możliwości ponownego użycia zabezpieczenia.
Jakie informacje przesłać do wyceny?
Podaj CMG, średnicę i klasę łańcucha, DOR oraz wymiary obu łączonych elementów. Przy naprawie dołącz zdjęcie korpusu, sworznia i oznaczeń.
DOBÓR I KONTAKT Z CECHO
Dobierz złączkę CMG z CECHO.
Podaj CMG, średnicę i klasę łańcucha, DOR oraz wymiary obu łączonych elementów. Przy naprawie dołącz zdjęcie korpusu, sworznia i oznaczeń.
Wyślij zapytanie o CMG →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
