Złączka connex CWI
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER INOX · CONNEX

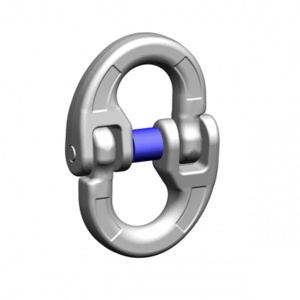

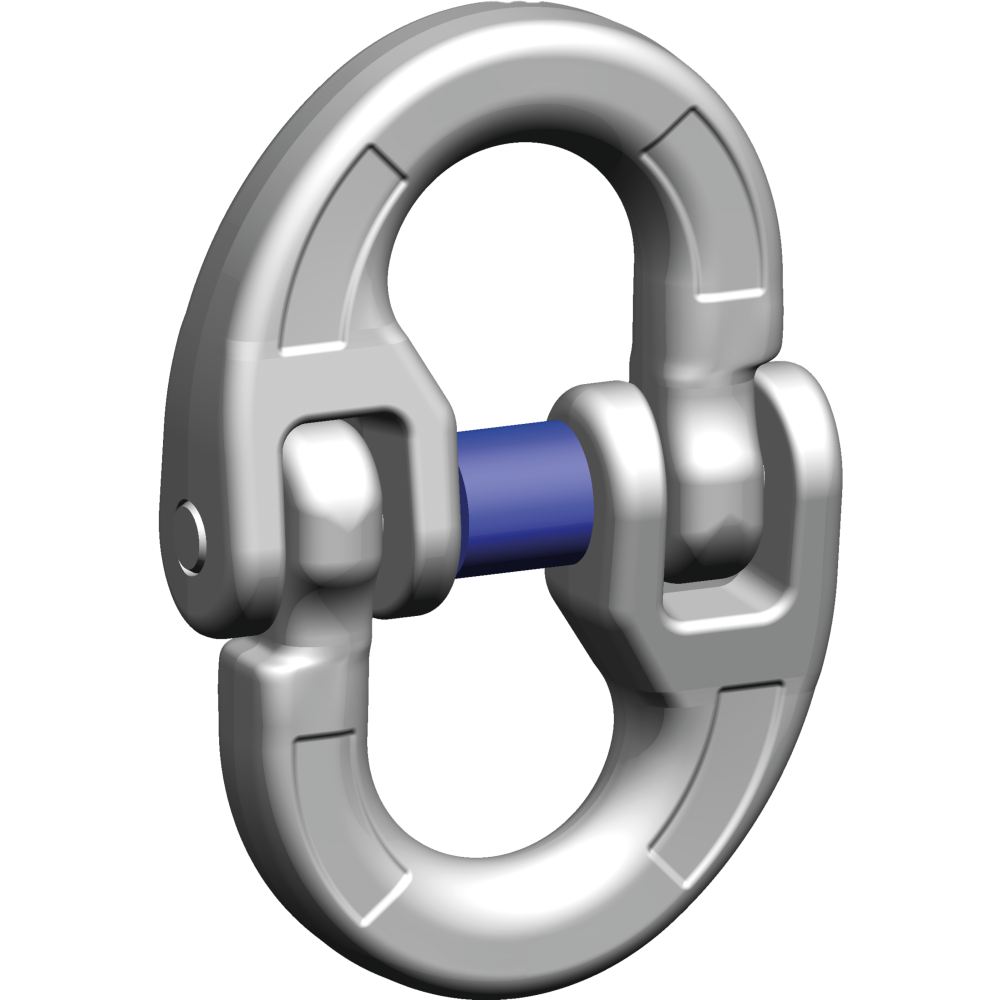

Nierdzewna złączka Connex pewag CWI łączy łańcuch i osprzęt winner inox. Rozdzielna konstrukcja ułatwia montaż zgodnych elementów tej samej wielkości nominalnej.
0,63–6,3 tDopuszczalne obciążenie robocze7 wykonań w tabeli producenta
Potrzebujesz doboru złączki CWI?
Podaj oznaczenie CWI, średnicę łańcucha, łączony osprzęt, DOR i środowisko pracy.
Zapytaj CECHO o CWI →Zadzwoń: +48 33 825 04 84- Opis produktu
Złączka pewag CWI — najważniejsze informacje
PEWAG WINNER INOXStal nierdzewnaKuta złączka rozdzielna
MONTAŻSystem ConnexDwie połówki, sworzeń i tuleja
OBCIĄŻANIEWzdłuż osiBez rozdzielania siły na cięgna
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Rozdzielne połączenie w systemie winner inox.
CWI składa się z dwóch kutych połówek ze stali nierdzewnej, sworznia oraz zabezpieczenia ze sprężyną i tuleją z tworzywa. Korpusy wykonane są ze stali 1.4462.
Producent dopuszcza obciążanie wzdłużne. Nie należy używać pojedynczej złączki jako węzła rozdzielającego obciążenie na dwa lub więcej cięgien.
Odporność na korozję dobiera się do medium, jego stężenia, temperatury i czasu kontaktu. Zastosowanie w wodzie, ściekach, chemii lub przemyśle spożywczym wymaga sprawdzenia ograniczeń producenta dla konkretnego materiału.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

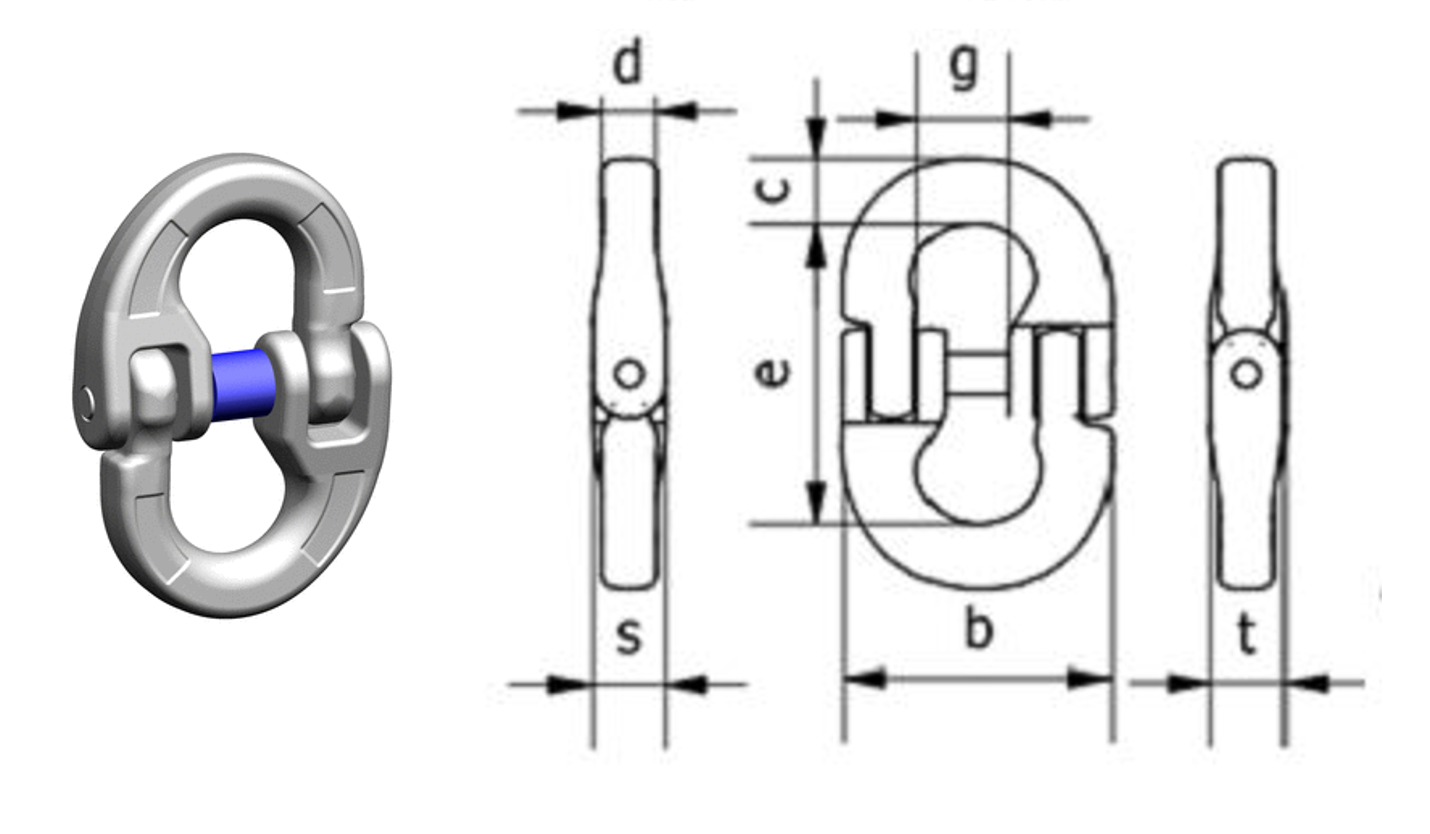

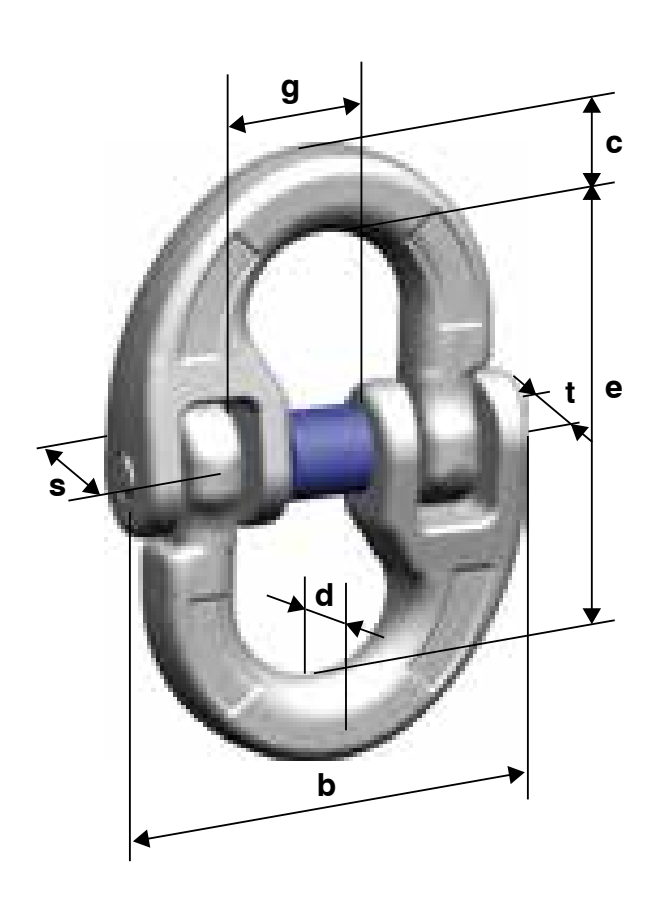

Rysunek wymiarowy i tabela CWI
Dobierz CWI do nominalnego rozmiaru łańcucha i właściwych elementów winner inox.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

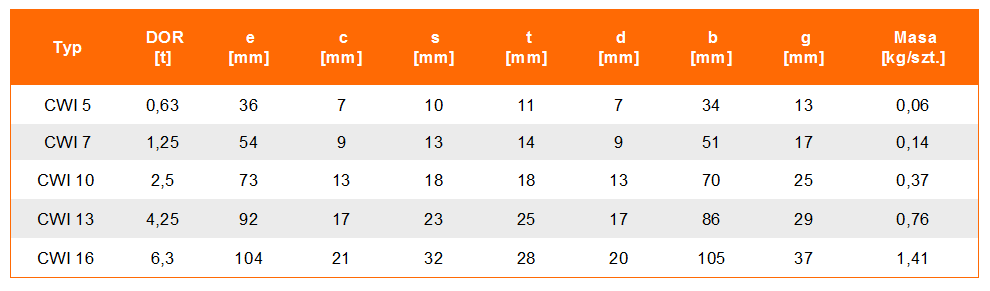

| Typ | DOR [t] | e [mm] | c [mm] | s [mm] | t [mm] | d [mm] | b [mm] | g [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| CWI 5-6 | 0,63 | 36 | 7 | 10 | 11 | 7 | 34 | 13 | 0,06 |
| CWI 6-6 | 0,9 | 42 | 8 | 11 | 12 | 7 | 40 | 13 | 0,08 |
| CWI 7-6 | 1,25 | 54 | 9 | 13 | 14 | 9 | 51 | 17 | 0,14 |
| CWI 8-6 | 1,6 | 58 | 10 | 13 | 14 | 8,5 | 51 | 17 | 0,16 |
| CWI 10-6 | 2,5 | 73 | 13 | 18 | 18 | 13 | 70 | 25 | 0,37 |
| CWI 13-6 | 4,25 | 92 | 17 | 23 | 25 | 17 | 86 | 29 | 0,76 |
| CWI 16-6 | 6,3 | 104 | 21 | 32 | 28 | 20 | 105 | 37 | 1,41 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag CWI ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz połączenie CWI.
Sprawdź jednocześnie rozmiar, przestrzeń montażową i kierunek siły.
Geometria połączenia
Porównaj e, c, s, t, d, b i g. Zapewnij swobodę połączenia oraz wzdłużne obciążenie złączki.
Sworzeń i tuleja
Użyj właściwego zestawu CBHWI. Nie zastępuj sworznia przypadkową śrubą ani nie mieszaj części różnych rozmiarów.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Konstrukcja jest opisana jako zbliżona do EN 1677-1. Zasady montażu i części zamiennych podano w katalogu winner inox, s. 28 ↗.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta CWI i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj połówki, sworzeń i zabezpieczenie pod kątem zużycia, pęknięć, odkształceń i korozji. Dobór części CBHWI zgłoś z oznaczeniem CWI.
Zobacz zakres serwisu CECHO →PYTANIA O CWI
Co sprawdzić przed doborem?
Kto produkuje złączkę CWI?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy CWI można rozebrać i ponownie złożyć?
Tak, zgodnie z instrukcją. Po trzech cyklach producent zaleca nowy sworzeń i tuleję.
Czy do jednej CWI można podpiąć dwa obciążone cięgna?
Nie. Producent wymaga obciążenia wzdłużnego i wyklucza jednoczesne obciążanie przez dwa lub więcej cięgien.
Jakie informacje przesłać do wyceny?
Podaj oznaczenie CWI, średnicę łańcucha, łączony osprzęt, DOR i środowisko pracy.
