Zawiesie klamrowe CZKS
Dobór i wsparcie techniczne: CECHO.
CZKS · MOCOWANIE WCIĄGNIKÓW I ZBLOCZY
Zawiesie klamrowe CZKS do mocowania wciągników i zbloczy na stalowej konstrukcji nośnej. Pięć wykonań o DOR od 1 do 10 t, z regulacją do szerokości profilu właściwej dla danego modelu.
1–10 tDOR zależnie od wykonania5 wykonań w tabeli doboru

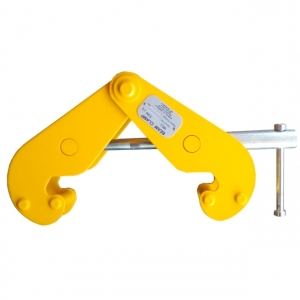

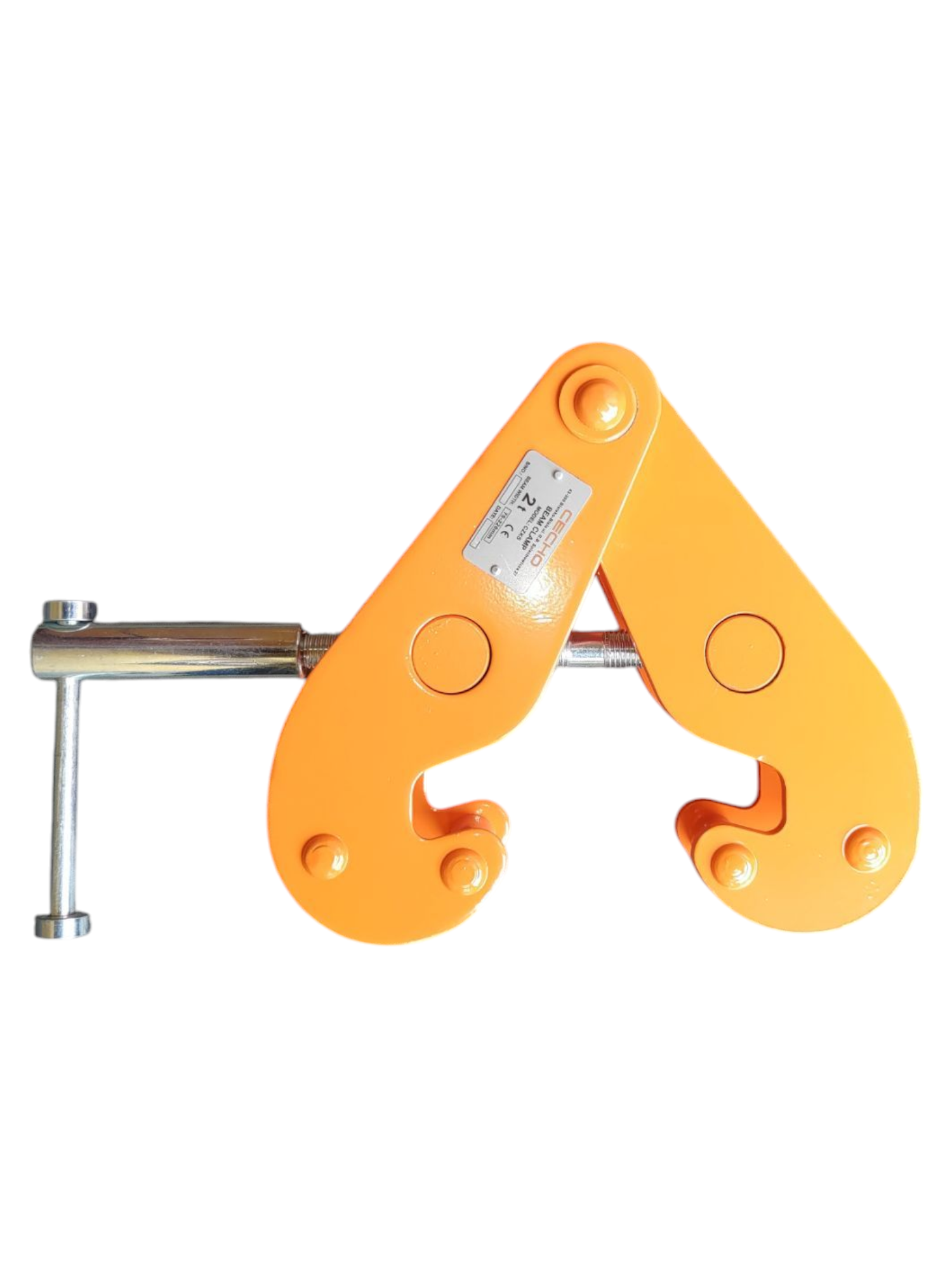

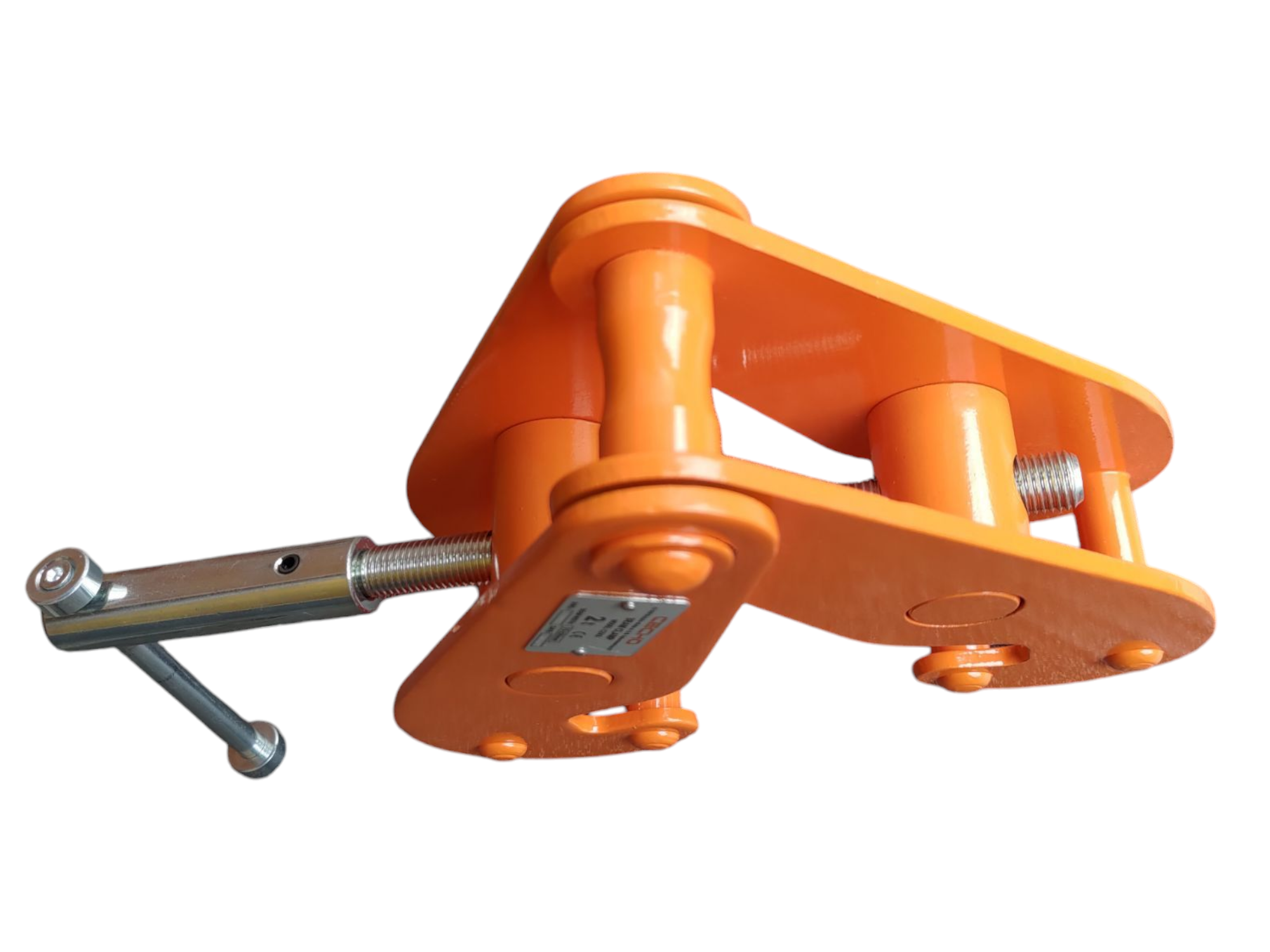

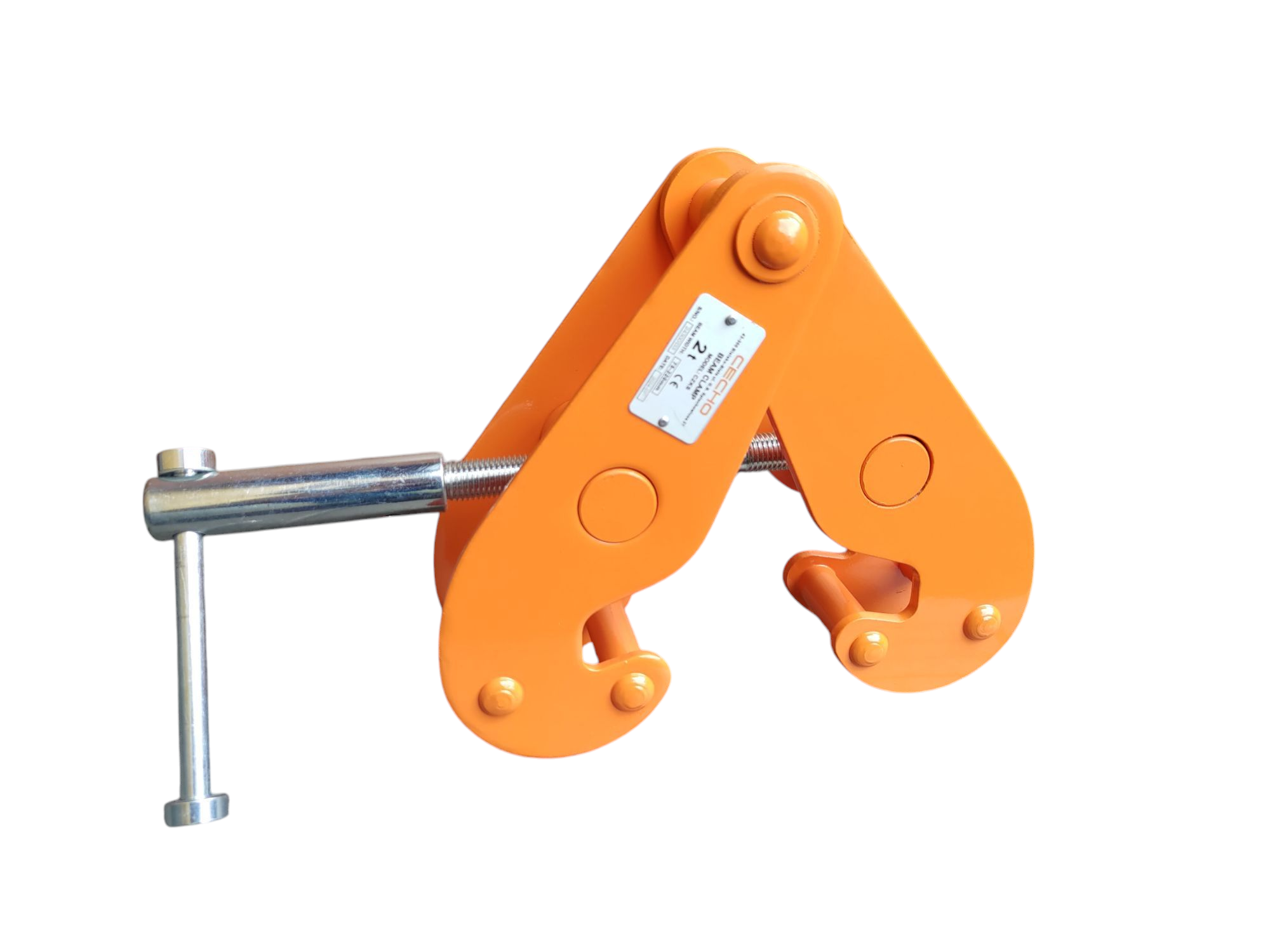

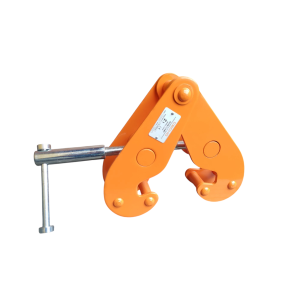

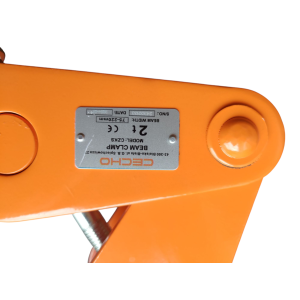

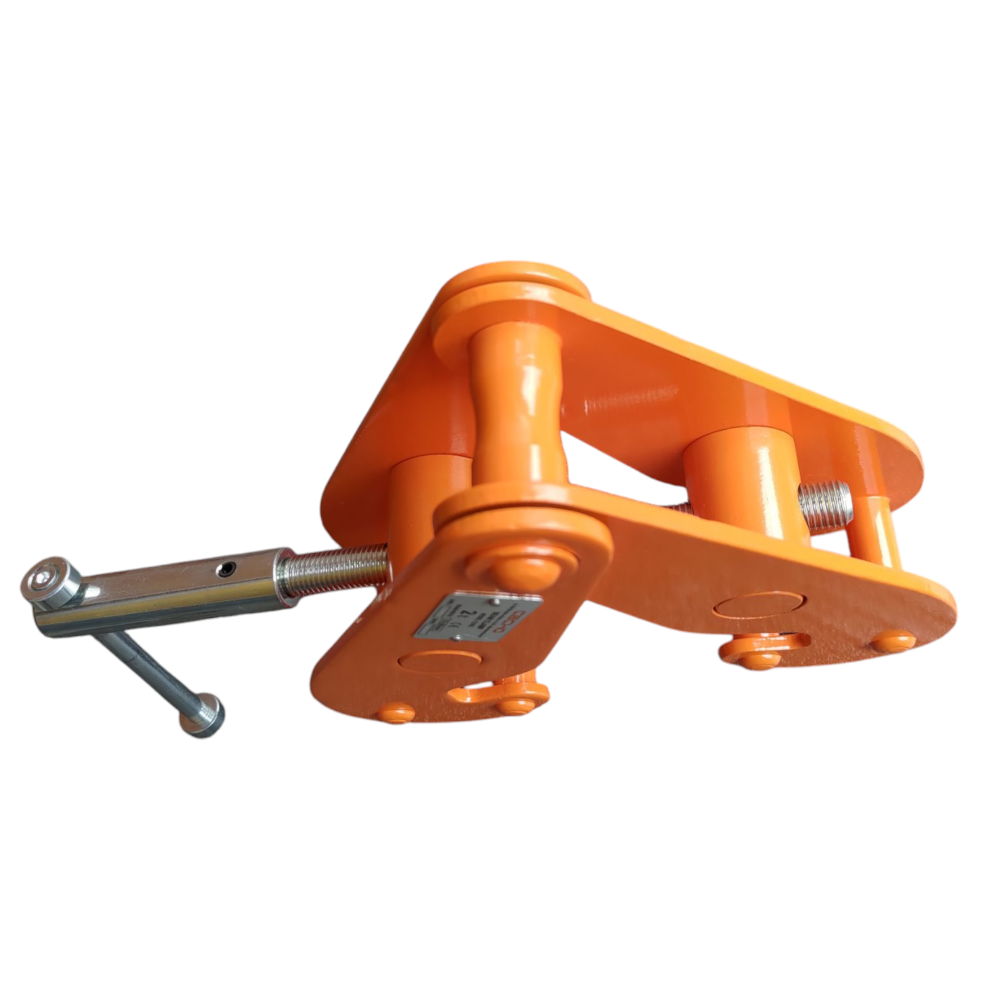

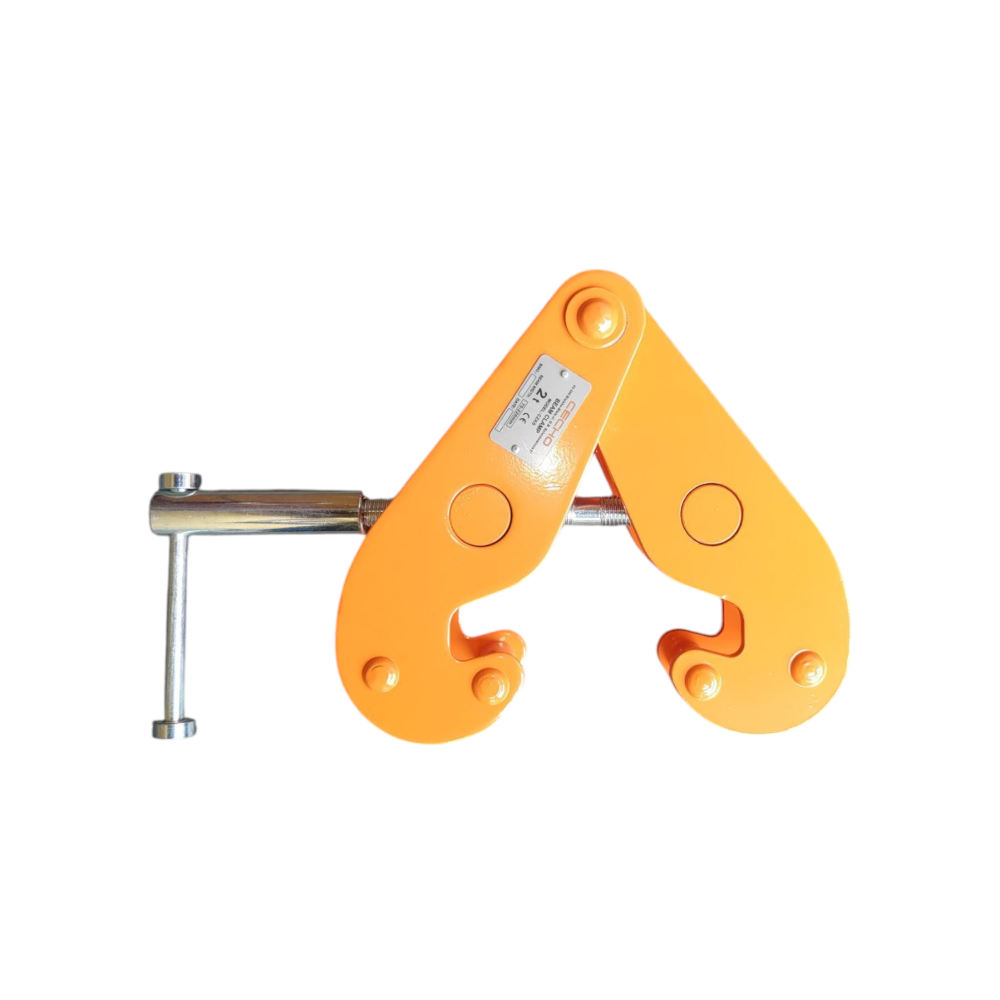

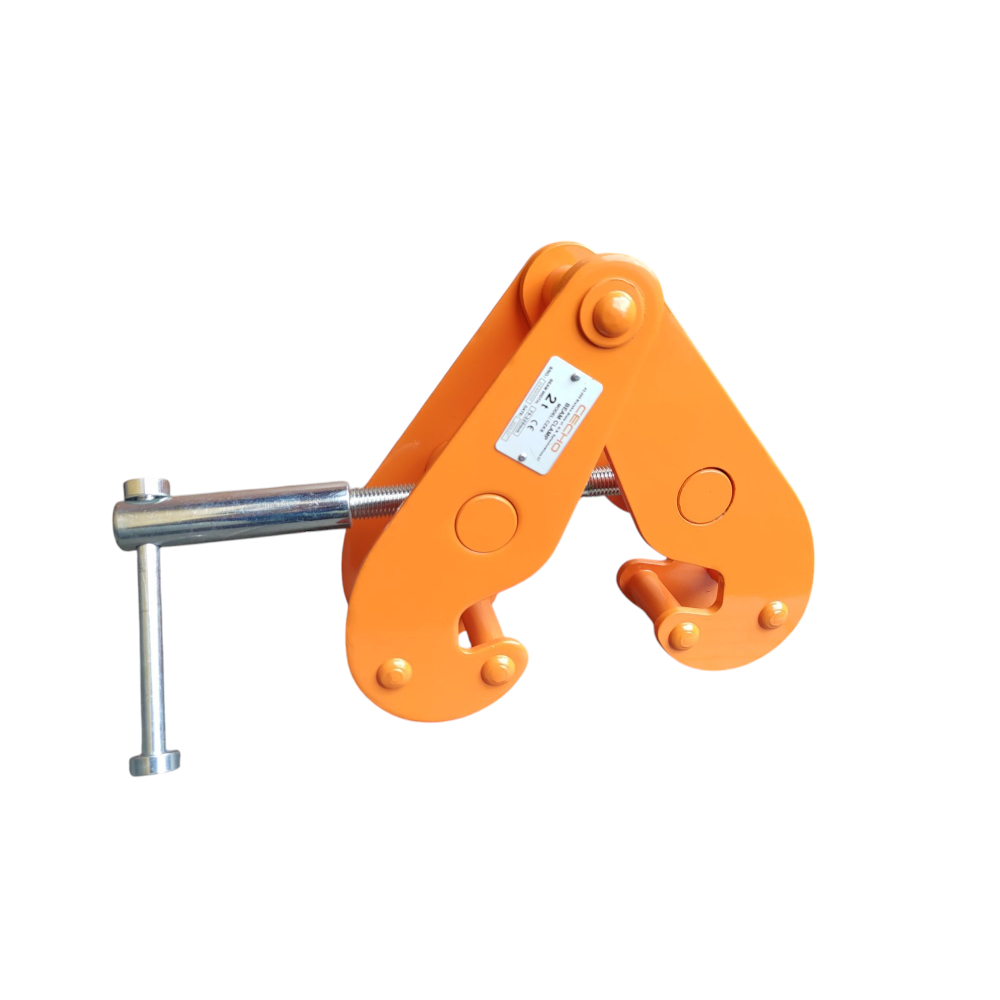

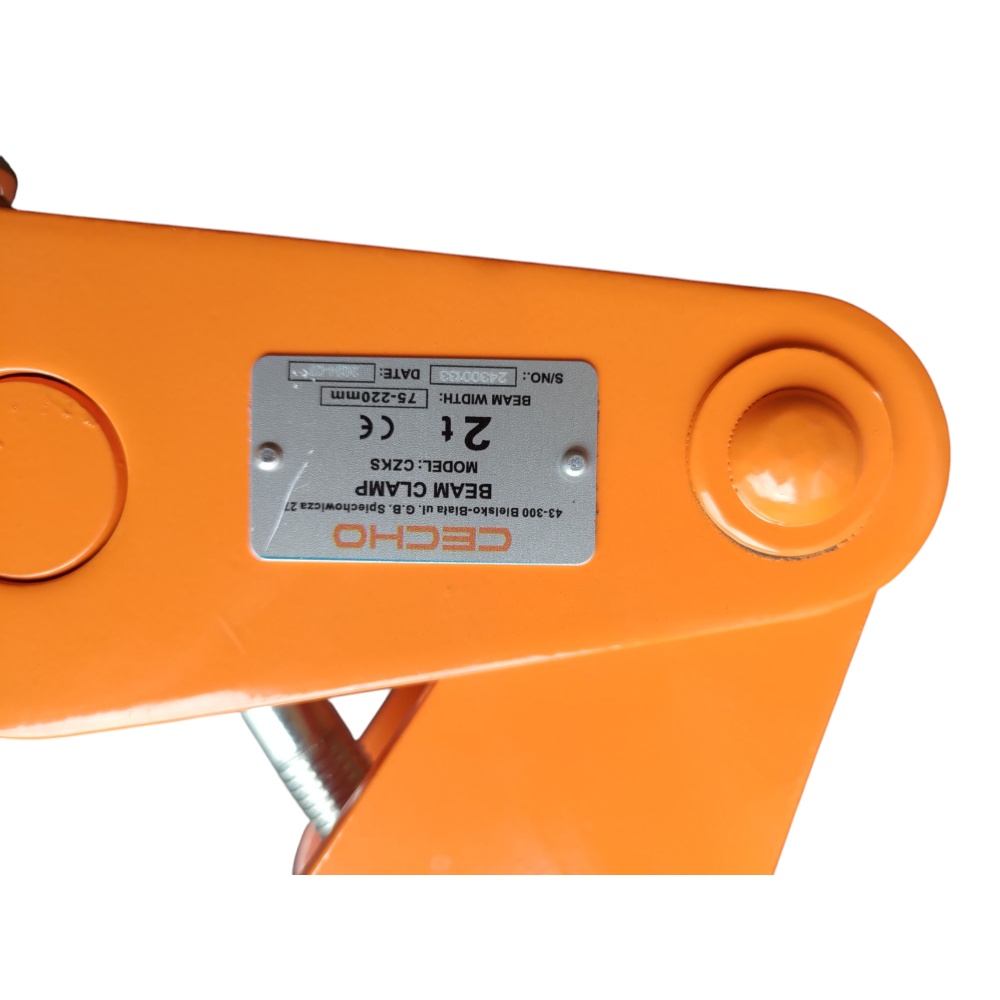

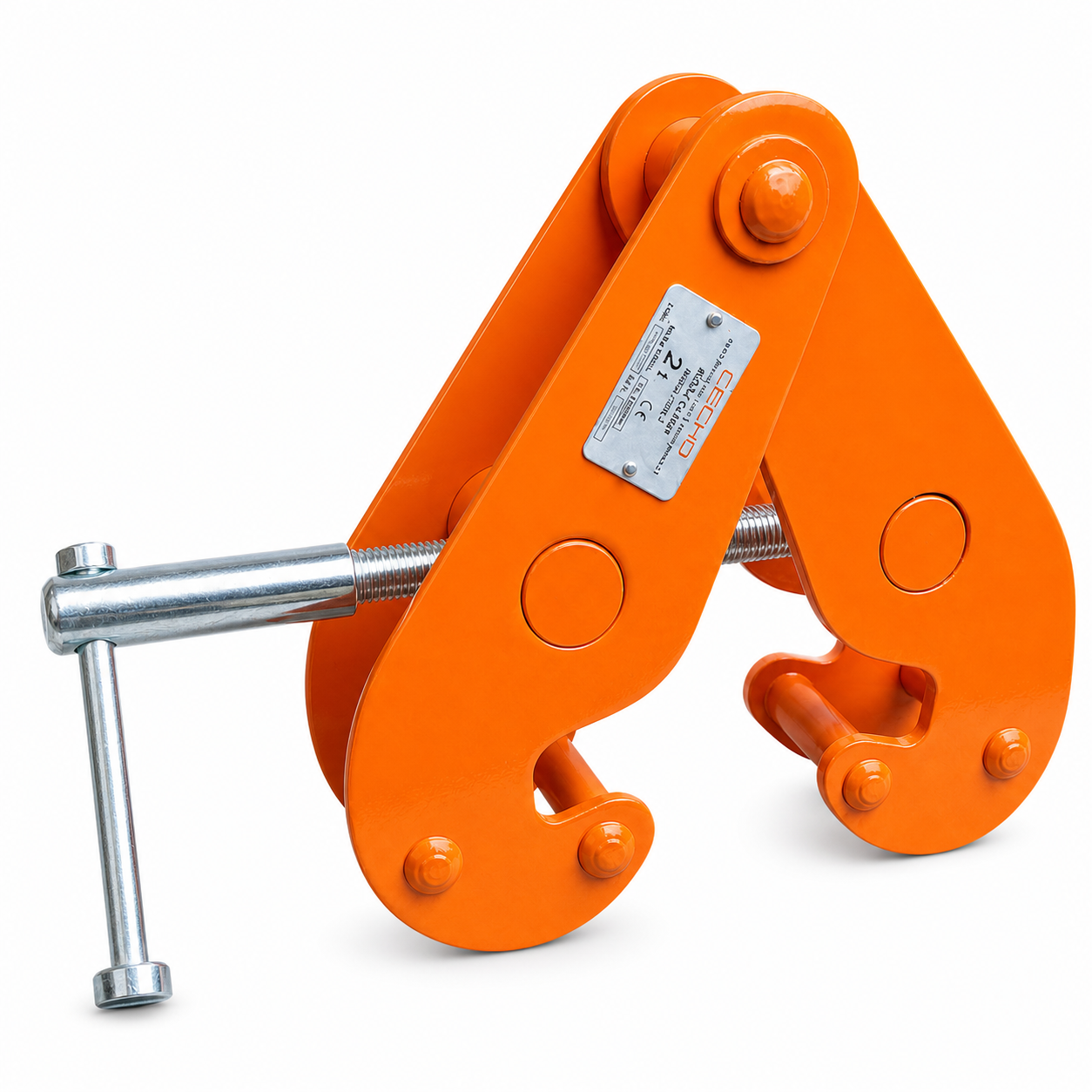

Zdjęcia przedstawiają wykonanie CZKS 2 t; parametry pozostałych wykonań podano w tabeli.
Potrzebujesz doboru zawiesia klamrowego CZKS?
Podaj wymagany DOR, szerokość i geometrię profilu oraz sposób podwieszenia urządzenia.
Zapytaj CECHO o CZKS →Dobór techniczny: +48 692 943 742- Opis produktu
Zawiesie klamrowe CZKS — najważniejsze informacje
DOR1–10 tPięć wykonań CZKS
PROFIL75–320 mmZakres zależy od wykonania
REGULACJAŚruba z rękojeściąDopasowanie klamry
WSPARCIE CECHODobór CZKSKontakt z technikiem →
PUNKT PODWIESZENIA NA KONSTRUKCJI STALOWEJ
CZKS — mocowanie wciągnika lub zblocza na profilu.
Zawiesie klamrowe CZKS służy do szybkiego mocowania zbloczy i wciągników na stalowej konstrukcji nośnej. Śruba regulacyjna umożliwia dopasowanie klamry do szerokości profilu.
Wykonania CZKS 1,0 i 2,0 obejmują profile o szerokości 75–220 mm, CZKS 3,0 i 5,0 — 80–320 mm, a CZKS 10,0 — 90–320 mm. Nośność konstrukcji i całego połączenia trzeba sprawdzić niezależnie od DOR klamry.
DANE KATALOGOWE CECHO

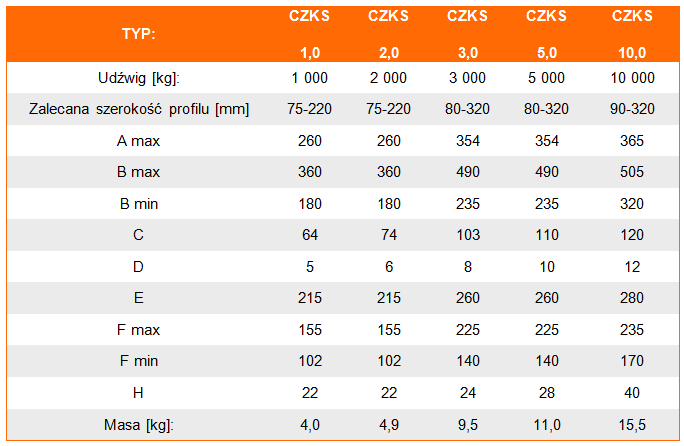

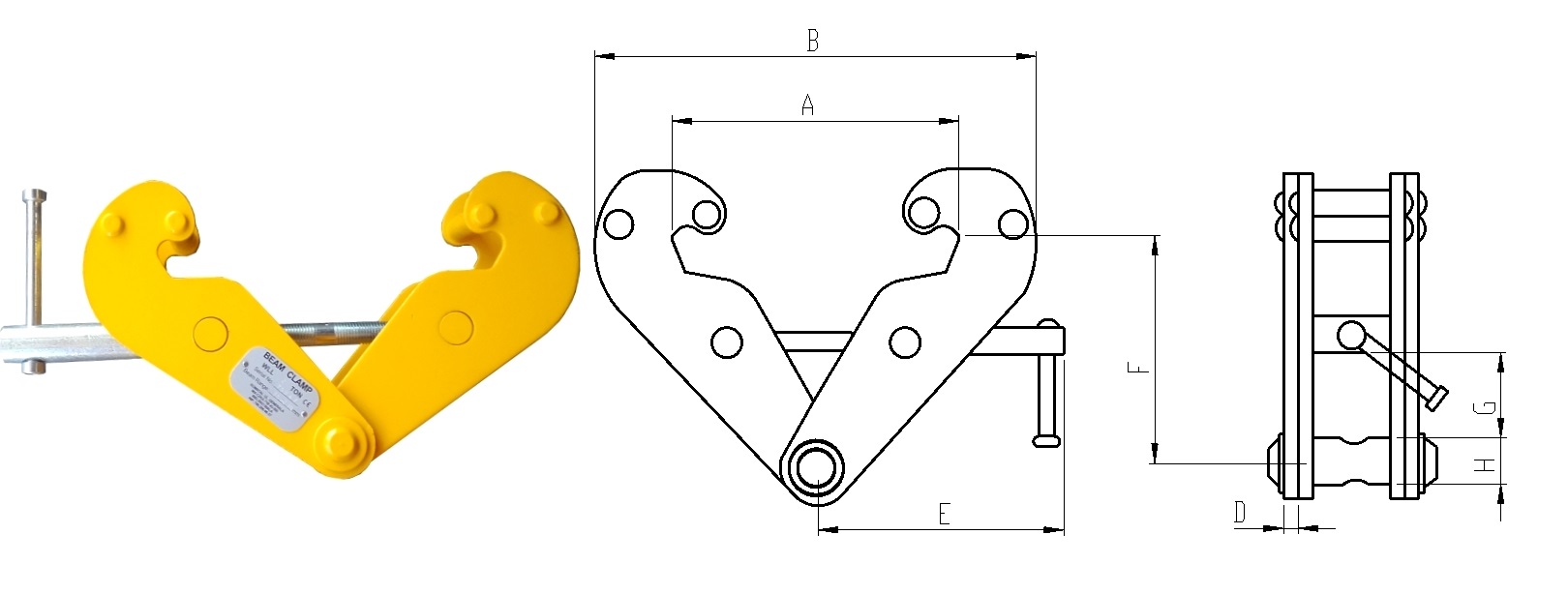

Rysunek wymiarowy i tabela CZKS
Wybierz wiersz właściwego wykonania. Zalecana szerokość profilu jest osobnym parametrem — nie jest równa wymiarowi A max.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | Szerokość profilu [mm] | A max [mm] | B max [mm] | B min [mm] | C [mm]* | D [mm] | E [mm] | F max [mm] | F min [mm] | H [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CZKS 1,0 | 1 | 75–220 | 260 | 360 | 180 | 64 | 5 | 215 | 155 | 102 | 22 | 4,0 |
| CZKS 2,0 | 2 | 75–220 | 260 | 360 | 180 | 74 | 6 | 215 | 155 | 102 | 22 | 4,9 |
| CZKS 3,0 | 3 | 80–320 | 354 | 490 | 235 | 103 | 8 | 260 | 225 | 140 | 24 | 9,5 |
| CZKS 5,0 | 5 | 80–320 | 354 | 490 | 235 | 110 | 10 | 260 | 225 | 140 | 28 | 11,0 |
| CZKS 10,0 | 10 | 90–320 | 365 | 505 | 320 | 120 | 12 | 280 | 235 | 170 | 40 | 15,5 |
DOR w t, wymiary w mm, masa w kg/szt. * C podano według tabeli danych; nie oznaczono go na rysunku. Dla G widocznego na rysunku nie podano wartości. Nie należy utożsamiać C z G bez potwierdzenia. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać zawiesie klamrowe CZKS?
Porównaj obciążenie, geometrię profilu i wymiary połączenia.
Profil stalowy
Zmierz szerokość oraz geometrię profilu w miejscu mocowania. Porównaj je z zakresem właściwego wykonania i potwierdź nośność konstrukcji w tym miejscu.
Montaż i połączenie
Sprawdź miejsce na regulację śruby, swobodne ustawienie klamry i połączenie z urządzeniem. Montuj i obciążaj wyłącznie w sposób dopuszczony instrukcją właściwego wykonania CZKS.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.

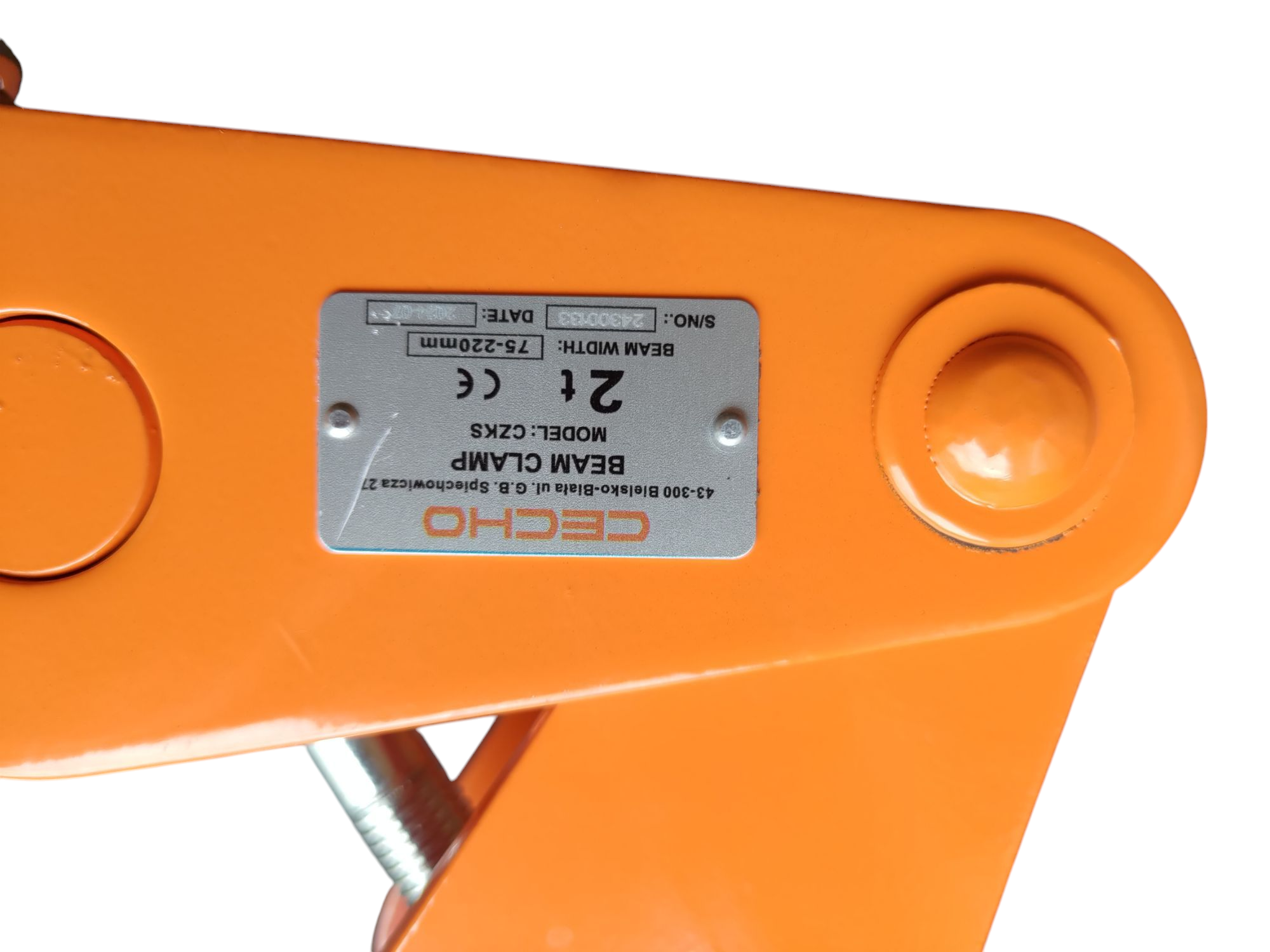

Sprawdź oznaczenie CZKS, DOR i numer seryjny. Do montażu potrzebna jest instrukcja właściwego wykonania oraz potwierdzenie doboru do konstrukcji nośnej.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem sprawdź korpus, szczęki, śrubę regulacyjną, sworznie i punkt podwieszenia. Uszkodzenia, odkształcenia lub niesprawna regulacja wymagają wyłączenia zawiesia i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy CZKS 10,0 pasuje do profilu o szerokości 80 mm?
Nie według podanego zakresu. CZKS 10,0 jest przewidziany dla szerokości 90–320 mm. Zakres 80–320 mm dotyczy CZKS 3,0 i 5,0.
Czy DOR 5 t potwierdza nośność stalowej belki?
Nie. DOR dotyczy zawiesia CZKS 5,0. Nośność belki i całej konstrukcji oraz sposób jej obciążenia trzeba sprawdzić osobno.
Czy A max oznacza maksymalną szerokość profilu?
Nie. Tabela podaje osobno zalecaną szerokość profilu i wymiar konstrukcyjny A max. Przy doborze trzeba korzystać z właściwej kolumny.
Jakie informacje przesłać do wyceny?
Podaj DOR, masę wciągnika lub zblocza, szerokość i geometrię profilu, zdjęcie miejsca montażu oraz planowany sposób obciążenia.
DOBÓR I KONTAKT Z CECHO
Dobierz zawiesie klamrowe CZKS z CECHO.
Prześlij dane urządzenia i profilu stalowego. Pomożemy dobrać zawiesie klamrowe CZKS.
Wyślij zapytanie o CZKS →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
