Zaczep bębnowy typ ZB
Dobór i wsparcie techniczne: CECHO.
ZB · DO BĘBNÓW LINOWYCH I KABLOWYCH
Zaczepy bębnowe ZB do podnoszenia i transportu bębnów linowych oraz kablowych. Dwa wykonania do otworów 50–85 lub 80–120 mm. Stosowanie wyłącznie w układzie dwucięgnowym z zawiesiem linowym albo łańcuchowym.
2 typyZB-3/6 i ZB-6/12Dobór do średnicy otworu bębna

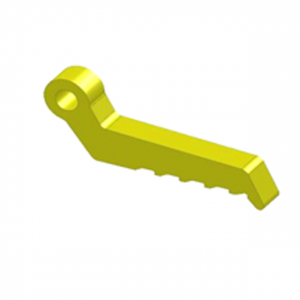

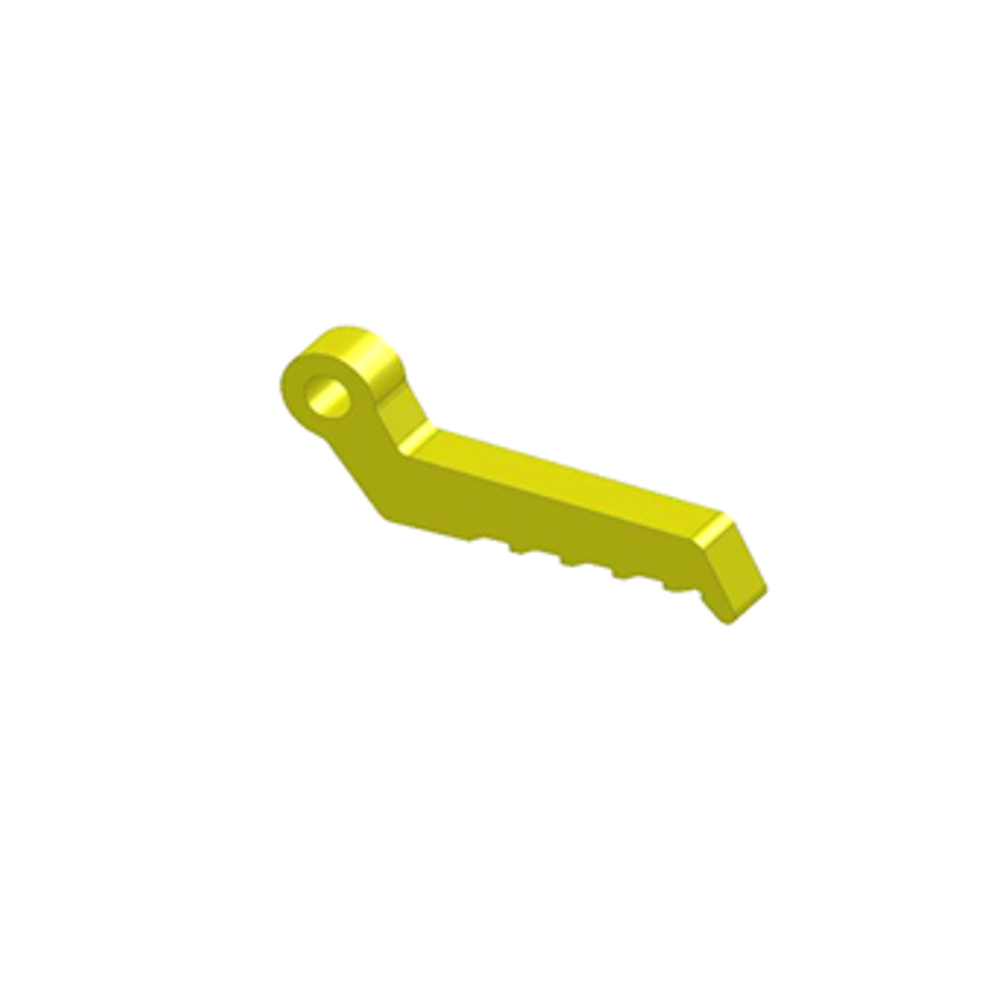

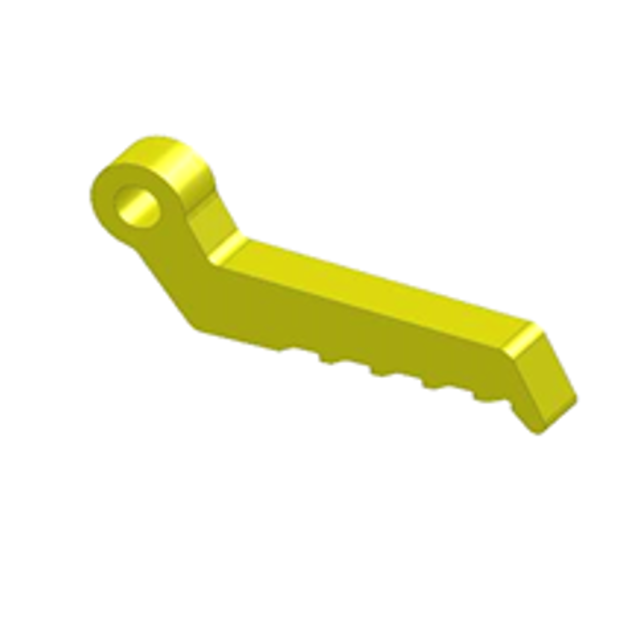

Ilustracja konstrukcji zaczepu ZB.
Potrzebujesz doboru zaczepu bębnowego ZB?
Podaj masę bębna z zawartością, średnicę otworu, wymiary bębna i rodzaj zawiesia. Dołącz zdjęcie miejsca osadzenia zaczepu.
Zapytaj CECHO o ZB →Zadzwoń: +48 33 825 04 84- Opis produktu
Zaczep bębnowy ZB — najważniejsze informacje
WYKONANIAZB-3/6 · ZB-6/12Dwa rozmiary zaczepu
OTWÓR BĘBNA50–85 / 80–120 mmZakres zależy od typu
UKŁAD PRACYDwucięgnowyZawiesie linowe lub łańcuchowe
WSPARCIE CECHODobór ZBKontakt z technikiem →
PODNOSZENIE BĘBNÓW Z LINĄ LUB KABLEM
Zaczep dopasowany do otworu bębna.
ZB służy do podnoszenia i transportu bębnów linowych lub kablowych. Zaczepy stosuje się tylko w układzie dwucięgnowym, z zawiesiem linowym lub łańcuchowym.
ZB-3/6 jest przeznaczony do otworów o średnicy 50–85 mm, a ZB-6/12 do otworów 80–120 mm. Masy własne wynoszą odpowiednio 2,90 i 9,00 kg/szt. Do doboru potrzebne są także masa bębna z zawartością, jego wymiary oraz geometria podwieszenia.
DANE KATALOGOWE CECHO
Zaczep ZB — zastosowanie i parametry
Dwa wykonania zaczepu bębnowego. Dane DOR zachowują katalogowy zapis 3/6 oraz 6/12 t.

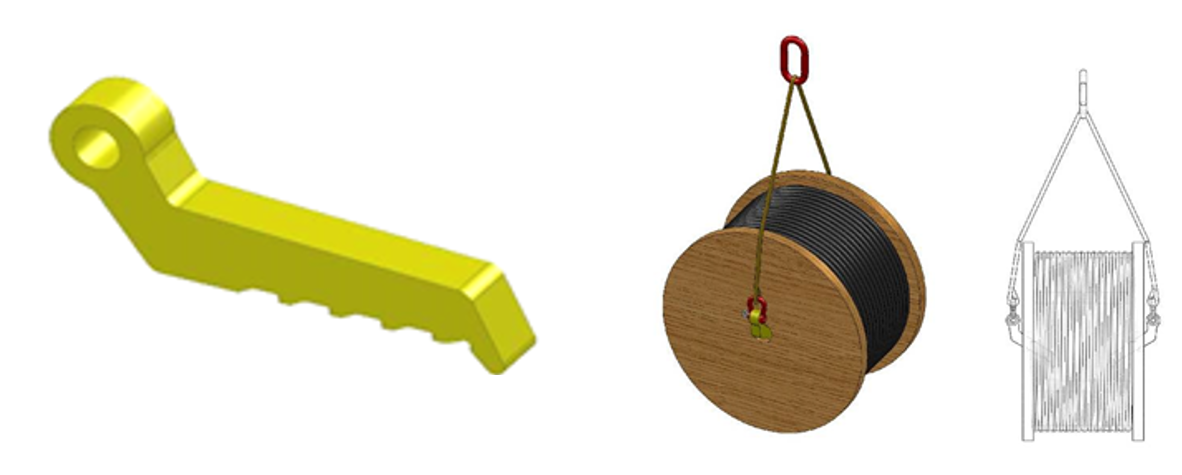

Powiększ schemat ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR (t) | Średnica otworu bębna (mm) | Masa (kg/szt.) |
|---|---|---|---|
| ZB-3/6 | 3/6 | 50–85 | 2,90 |
| ZB-6/12 | 6/12 | 80–120 | 9,00 |
DOR w t; średnica otworu w mm; masa zaczepu w kg/szt. Wartości DOR podano w katalogowym zapisie z ukośnikiem. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać zaczep bębnowy ZB?
Prześlij dane bębna i planowanego zawiesia.
Masa i wymiary
Podaj całkowitą masę bębna razem z liną lub kablem. Zmierz szerokość i średnicę zewnętrzną bębna; dane te są potrzebne do doboru układu podnoszenia.
Podwieszenie dwucięgnowe
Wskaż zawiesie linowe lub łańcuchowe, długość cięgien i planowaną geometrię podwieszenia. Zaczepów ZB używaj wyłącznie w układzie dwucięgnowym.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Przed użyciem sprawdź oznaczenie typu ZB i zgodność zaczepów z otworami bębna. Montaż, warunki obciążenia i kontrolę prowadź zgodnie z instrukcją właściwego wykonania. Wymagany jest układ dwucięgnowy z zawiesiem linowym lub łańcuchowym.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje korpus zaczepu, ucho, powierzchnie osadzenia oraz współpracujące elementy zawiesia. Sprawdź także stan otworów bębna. Pęknięcia, odkształcenia lub zużycie wymagają wyłączenia osprzętu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Do jakich bębnów służy zaczep ZB?
Do podnoszenia i transportu bębnów linowych oraz kablowych. Dobór zależy od otworu, masy i wymiarów bębna oraz całego układu podnoszenia.
Jaka jest średnica otworu dla poszczególnych typów?
ZB-3/6: 50–85 mm. ZB-6/12: 80–120 mm.
Z jakim zawiesiem stosować ZB?
Wyłącznie w układzie dwucięgnowym, z zawiesiem linowym lub łańcuchowym.
Jakie informacje przesłać do wyceny?
Podaj typ ZB lub średnicę otworu, masę bębna z zawartością, jego szerokość i średnicę. Dołącz zdjęcia otworów oraz dane zawiesia.
DOBÓR I KONTAKT Z CECHO
Dobierz zaczep bębnowy ZB z CECHO.
Prześlij wymiary otworu i dane bębna. Dobierzemy zaczepy ZB i współpracujące zawiesie.
Wyślij zapytanie o ZB →
Zdjęcia ładunku i miejsca pracy możesz przesłać e-mailem.
