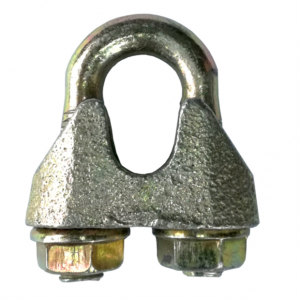

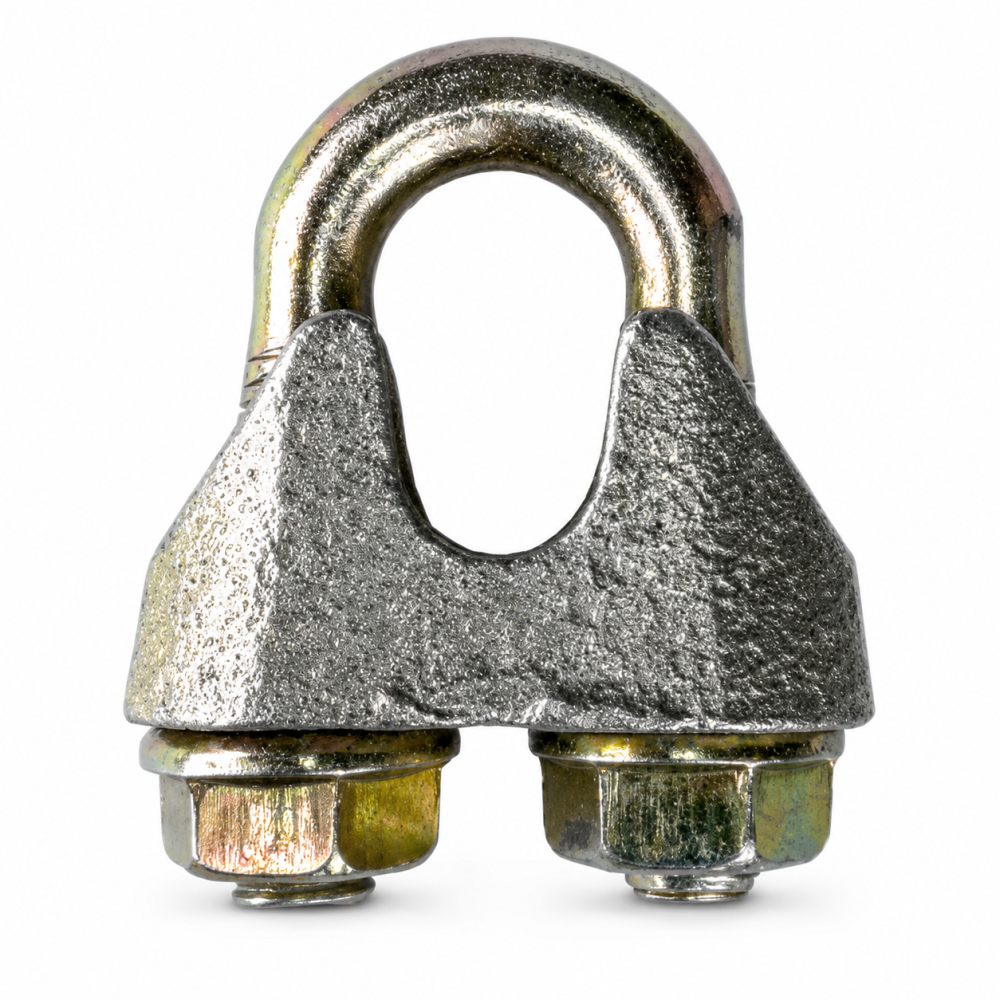

Zacisk kabłąkowy wzmacniany
CECHO · OSPRZĘT DO LIN I ZAWIESI
ZACISK KABŁĄKOWY · POŁĄCZENIA LINOWE
Wzmacniany zacisk kabłąkowy do połączeń lin stalowych. Tabela podaje zakresy średnic liny, minimalną liczbę zacisków na pętlę oraz wymiary poszczególnych rozmiarów.
3–40 mmZakres średnic liny w tabeli13 wykonań w tabeli doboru
Potrzebujesz pomocy w doborze?
Podaj średnicę i konstrukcję liny, przeznaczenie połączenia, liczbę zakończeń oraz warunki pracy.
Zapytaj CECHO o zacisk kabłąkowy →Zadzwoń: +48 33 825 04 84- Opis produktu
Zacisk kabłąkowy wzmacniany — najważniejsze informacje
KONSTRUKCJAKabłąk i siodełkoPołączenie skręcane
ŚREDNICA LINY3–40 mm13 rozmiarów w tabeli
DOBÓRCałe zakończenieLiczba i montaż zacisków
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Zacisk dobierany do całego zakończenia liny.
Zacisk składa się z kabłąka, siodełka i nakrętek. O jego zastosowaniu decydują rodzaj liny, konstrukcja zakończenia oraz instrukcja właściwa dla konkretnego wyrobu.
Tabela określa minimalną liczbę zacisków na pętlę dla podanych zakresów średnic. Nie zastępuje instrukcji rozmieszczenia, dokręcania i kontroli połączenia.
Karta nie przypisuje zaciskowi samodzielnego DOR. Możliwość użycia w danym układzie, w tym przy podnoszeniu, wymaga potwierdzenia dopuszczalnego zastosowania połączenia.
DANE KATALOGOWE CECHO

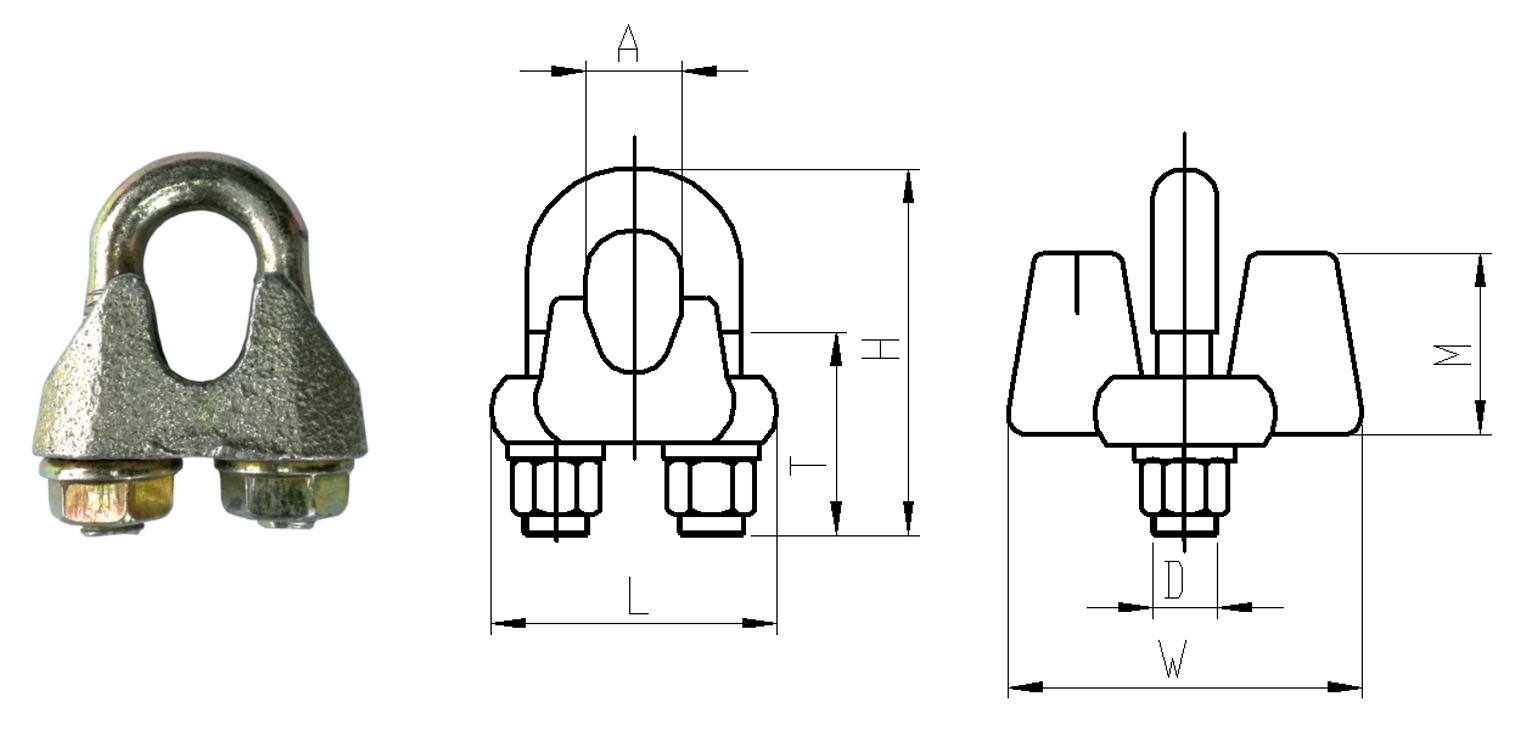

Rysunek i tabela wymiarów
13 rozmiarów dla lin od 3 do 40 mm. D oznacza gwint kabłąka; M jest osobnym wymiarem na rysunku.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Rozmiar | Zalecana Ø liny [mm] | Min. zacisków na pętlę [szt.] | D — gwint | H [mm] | A [mm] | T [mm] | L [mm] | W [mm] | M [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 3,0 ÷ 5,0 | 3 | M 5 | 25 | 7 | 14 | 25 | 13 | 13 | 0,02 |
| 6,5 | 5,0 ÷ 6,5 | 3 | M 6 | 32 | 8 | 17 | 30 | 16 | 14 | 0,04 |
| 8 | 6,5 ÷ 8,0 | 4 | M 8 | 41 | 10 | 20 | 39 | 20 | 18 | 0,082 |
| 10 | 8,0 ÷ 10,0 | 4 | M 8 | 46 | 12 | 24 | 40 | 20 | 21 | 0,092 |
| 12 | 10,0 ÷ 12,0 | 4 | M 10 | 56 | 14 | 28 | 50 | 25 | 24 | 0,215 |
| 14 | 12,0 ÷ 14,0 | 4 | M 12 | 66 | 16 | 31 | 59 | 30 | 28 | 0,395 |
| 16 | 14,0 ÷ 16,0 | 4 | M 14 | 76 | 20 | 35 | 64 | 32 | 35 | 0,43 |
| 19 | 16,0 ÷ 19,0 | 5 | M 14 | 83 | 23 | 36 | 68 | 33 | 40 | 0,49 |
| 22 | 19,0 ÷ 22,0 | 5 | M 16 | 96 | 25 | 40 | 74 | 34 | 44 | 0,68 |
| 26 | 22,0 ÷ 26,0 | 5 | M 20 | 111 | 26 | 50 | 84 | 38 | 51 | 1,17 |
| 30 | 26,0 ÷ 30,0 | 6 | M 20 | 127 | 34 | 55 | 95 | 41 | 59 | 1,4 |
| 34 | 30,0 ÷ 34,0 | 6 | M 22 | 141 | 38 | 60 | 105 | 45 | 67 | 2,13 |
| 40 | 34,0 ÷ 40,0 | 6 | M 24 | 159 | 44 | 65 | 117 | 49 | 77 | 2,68 |
Wymiary w mm, D oznacza gwint. Masa przeliczona z kg/100 szt. na kg/szt. Liczba zacisków nie zastępuje instrukcji montażu. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz rozmiar i sposób wykonania zakończenia.
Prześlij wymiary, sposób połączenia i warunki pracy.
Dopasowanie wymiarów
Sprawdź zakres średnic i wymiary zacisku. Uwzględnij współpracującą kauszę oraz miejsce na zakończenie.
Montaż i kontrola
Potwierdź instrukcję montażu dla dostarczanego zacisku i liny; nie dobieraj momentu dokręcenia wyłącznie z rozmiaru gwintu.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Przed wykonaniem zakończenia potwierdź dopuszczalne zastosowanie i instrukcję montażu konkretnego zacisku.
Wymaganą dokumentację i zakres dostawy uzgodnij przy zapytaniu.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj stan liny, siodełek, kabłąków i nakrętek oraz zgodność montażu z instrukcją. Poluzowanie lub przesunięcie połączenia wymaga oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy tabela podaje udźwig pojedynczego zacisku?
Nie. Podaje dobór do średnicy liny, liczbę zacisków oraz wymiary. Nie wyznacza DOR kompletnego zakończenia.
Czy wystarczy zastosować podaną liczbę zacisków?
Nie. Trzeba również zachować zasady rozmieszczenia, montażu, dokręcania i kontroli określone w instrukcji.
Jakie informacje przesłać do wyceny?
Podaj średnicę i konstrukcję liny, przeznaczenie połączenia, liczbę zakończeń oraz warunki pracy.
DOBÓR I KONTAKT Z CECHO
Dobierz zacisk z CECHO.
Podaj średnicę i konstrukcję liny, przeznaczenie połączenia, liczbę zakończeń oraz warunki pracy.
Wyślij zapytanie o zacisk kabłąkowy →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
