PEWAG · OSPRZĘT DO LIN STALOWYCH
Zaciski kabłąkowe pewag UCR do wykonywania zakończeń lin stalowych w zakresie zastosowań EN 13411-5 typu B. Czternaście rozmiarów do lin 3–38 mm. Liczba zacisków, długość zawinięcia i moment dokręcania zależą od średnicy liny.
Podaj średnicę i konstrukcję liny, obciążenie oraz sposób zastosowania.
Zapytaj CECHO o UCR →Zadzwoń: +48 33 825 04 84ZACISK KABŁĄKOWY DO LIN STALOWYCH PEWAG UCR

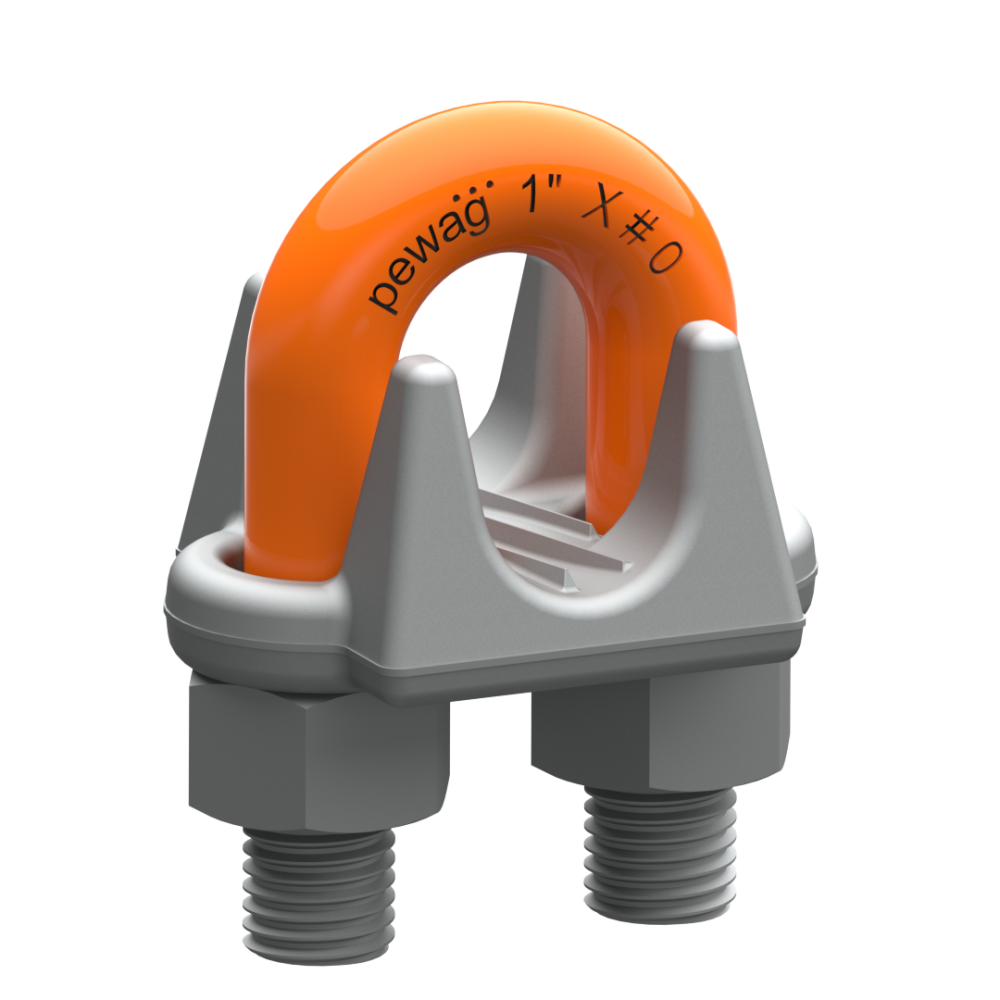

Zacisk UCR składa się z kutego siodełka, kabłąka i dwóch nakrętek. Producent dopuszcza podwieszanie obciążeń statycznych oraz jednorazowe operacje podnoszenia po kontroli przez osobę kompetentną i sprawdzeniu wymaganych współczynników bezpieczeństwa.
Nie stosuj tych zacisków jako trwałych zakończeń lin urządzeń dźwigowych, do lin wyciągów górniczych, napędów linowych suwnic w stalowniach i walcowniach ani do lin spiralnych. Zacisk nie ma samodzielnego DOR porównywalnego z DOR haka.
Normy producenta: EN 13411-5 typ B oraz ASME B30.26. Zabezpieczenie antykorozyjne obejmuje ocynk; kabłąk ma pomarańczową powłokę proszkową. Dla UCR 1/8, 3/16 i 1/4 kabłąk i nakrętki są ocynkowane elektrolitycznie, zamiast ogniowo. Najmniejszy rozmiar 1/8 nie ma grawerowania laserowego.
Właściwie wykonane zakończenie osiąga co najmniej 80% minimalnej siły zrywającej liny w zakresie instrukcji. Jest to sprawność zakończenia, a nie dopuszczalny udźwig. Obciążenie robocze całego układu wymaga osobnego ustalenia.
Zobacz osprzęt do lin stalowych →DANE TECHNICZNE PEWAG

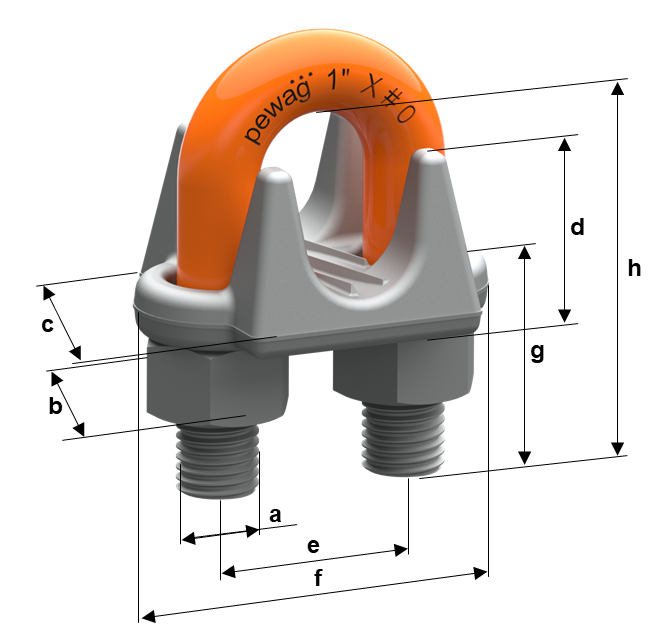

Dobierz rozmiar zacisku do średnicy i konstrukcji liny. Gwint a jest calowy UNC; pozostałe wymiary są w mm. Poniżej osobna tabela montażu.
Powiększ rysunek ↗| Typ | Lina [mm] | a — gwint UNC | b [mm] | c [mm] | d [mm] | e [mm] | f [mm] | g [mm] | h [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| UCR 1/8" | 3–4 | 12-24 UNC | 9,4 | 20,5 | 9,4 | 12 | 25 | 13 | 18,7 | 0,02 |
| UCR 3/16" | 5 | 1/4-20 UNC | 11 | 24 | 12,7 | 15 | 30 | 16 | 24,5 | 0,05 |
| UCR 1/4" | 6–7 | 5/16-18 UNC | 14,1 | 30 | 16,8 | 19 | 36,5 | 15 | 27 | 0,09 |
| UCR 5/16" | 8 | 3/8-16 UNC | 17,2 | 33,5 | 18,5 | 22,5 | 42 | 21 | 35 | 0,14 |
| UCR 3/8" | 9–10 | 7/16-14 UNC | 18,8 | 41,5 | 23 | 25,5 | 49 | 22 | 38,2 | 0,23 |
| UCR 7/16–1/2" | 11–13 | 1/2-13 UNC | 21,9 | 48,5 | 28,5 | 30 | 58 | 27,5 | 48,5 | 0,36 |
| UCR 9/16–5/8" | 14–16 | 9/16-12 UNC | 23,4 | 52,5 | 34 | 33,5 | 63,5 | 34 | 58 | 0,51 |
| UCR 3/4" | 18–20 | 5/8-11 UNC | 26,6 | 57 | 35,5 | 38 | 72 | 39 | 71 | 0,7 |
| UCR 7/8" | 22 | 3/4-10 UNC | 31,3 | 62 | 40 | 44,5 | 80,5 | 44 | 80,5 | 1,1 |
| UCR 1" | 24–26 | 3/4-10 UNC | 31,3 | 66,5 | 45 | 48 | 88 | 48 | 89,5 | 1,26 |
| UCR 1 1/8" | 28–30 | 3/4-10 UNC | 31,3 | 71,5 | 48,5 | 51 | 91 | 53 | 99,5 | 1,44 |
| UCR 1 1/4" | 32–34 | 7/8-9 UNC | 36 | 79,5 | 55 | 59 | 105 | 58 | 114 | 2,2 |
| UCR 1 3/8" | 36 | 7/8-9 UNC | 36 | 79,5 | 59 | 59 | 106 | 58 | 114 | 2,2 |
| UCR 1 1/2" | 38 | 7/8-9 UNC | 36 | 86,5 | 62 | 65,5 | 113 | 63 | 126,5 | 2,54 |
| Typ | Lina [cal] | Lina [mm] | Min. liczba zacisków | Zawinięcie [mm] | Moment [Nm] |
|---|---|---|---|---|---|
| UCR 1/8" | 1/8 | 3–4 | 2 | 83 | 6,1 |
| UCR 3/16" | 3/16 | 5 | 2 | 95 | 10,2 |
| UCR 1/4" | 1/4 | 6–7 | 2 | 120 | 20,3 |
| UCR 5/16" | 5/16 | 8 | 2 | 133 | 40,7 |
| UCR 3/8" | 3/8 | 9–10 | 2 | 165 | 61 |
| UCR 7/16–1/2" | 7/16 | 11 | 2 | 178 | 88 |
| UCR 7/16–1/2" | 1/2 | 13 | 3 | 292 | 88 |
| UCR 9/16–5/8" | 9/16 | 14 | 3 | 305 | 129 |
| UCR 9/16–5/8" | 5/8 | 16 | 3 | 305 | 129 |
| UCR 3/4" | 3/4 | 18–20 | 4 | 457 | 176 |
| UCR 7/8" | 7/8 | 22 | 4 | 483 | 305 |
| UCR 1" | 1 | 24–26 | 5 | 660 | 305 |
| UCR 1 1/8" | 1 1/8 | 28–30 | 6 | 864 | 305 |
| UCR 1 1/4" | 1 1/4 | 32–34 | 7 | 1118 | 488 |
| UCR 1 3/8" | 1 3/8 | 36 | 7 | 1118 | 488 |
| UCR 1 1/2" | 1 1/2 | 38 | 8 | 1372 | 488 |
Zacisk nie ma niezależnego DOR. W tabeli montażu podano minimum zacisków, minimalną długość zawinięcia liny oraz moment na czystym, suchym, niesmarowanym gwincie. Dla średnic niewymienionych w tabeli montażowej, m.in. 12 mm, potwierdź wymagania z producentem; nie interpoluj liczby zacisków. Przy większej liczbie zacisków odpowiednio zwiększ długość zawinięcia. Źródło: karta producenta pewag UCR ↗.
DOBÓR Z DYSTRYBUTOREM
Potrzebne są średnica i konstrukcja liny, jej klasa wytrzymałości oraz dokładne zastosowanie zakończenia.
Najpierw sprawdź dopuszczalność zastosowania. Instrukcja obejmuje określone konstrukcje lin do klasy 1960 N/mm². Operacja jednorazowego podnoszenia wymaga kontroli przez osobę kompetentną i właściwego współczynnika bezpieczeństwa.
Dobierz zacisk do liny, liczbę sztuk i długość zawinięcia z tabeli montażowej. Dla lin Seale 6×19 z dużymi drutami zewnętrznymi instrukcja wymaga jednego dodatkowego zacisku.
Dokręcaj kluczem dynamometrycznym, z czystym i suchym gwintem bez smarowania. Po próbnym obciążeniu ponownie sprawdź momenty. Rozstaw zacisków i dalsze kontrole wykonuj zgodnie z instrukcją.
DOKUMENTACJA PRODUCENTA
Instrukcja zacisków UCR — tabela montażowa od strony 25 ↗. Katalog osprzętu do lin 2026 — strona 24 ↗. Opis i tabele pomagają w doborze; montaż wymaga zastosowania pełnej instrukcji.
Zakres dostawy i dokumentację zacisków uzgodnij przy zapytaniu.
Karta UCR i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Przed użyciem sprawdzaj oznaczenia, stan części i zabezpieczeń. Elementy pęknięte, odkształcone lub nadmiernie zużyte wycofaj z eksploatacji. Kontrole i naprawy zlecaj kompetentnym osobom zgodnie z instrukcją producenta.
Zobacz zakres serwisu CECHO →PYTANIA O UCR
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Nie. Ich zastosowanie jest ograniczone instrukcją. Nie są przeznaczone do trwałych zakończeń lin urządzeń dźwigowych.
Na gałęzi liny przenoszącej obciążenie. Kabłąk obejmuje wolny koniec. Wszystkie zaciski montuje się w tej samej orientacji.
Nie. Tabela dla liny 11 mm podaje dwa zaciski, a dla 13 mm trzy, przy różnych długościach zawinięcia. Średnice pośrednie wymagają potwierdzenia.
Nie przy stosowaniu podanych momentów. Tabela producenta wymaga gwintów czystych, suchych i bez smarowania.
Podaj konstrukcję i średnicę liny, obciążenie, sposób połączenia oraz warunki pracy.
