Strona główna » Produkty » Akcesoria zawiesiowe » Pozostałe akcesoria » Zacisk aluminiowy do lin stalowych

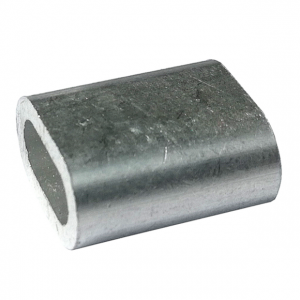

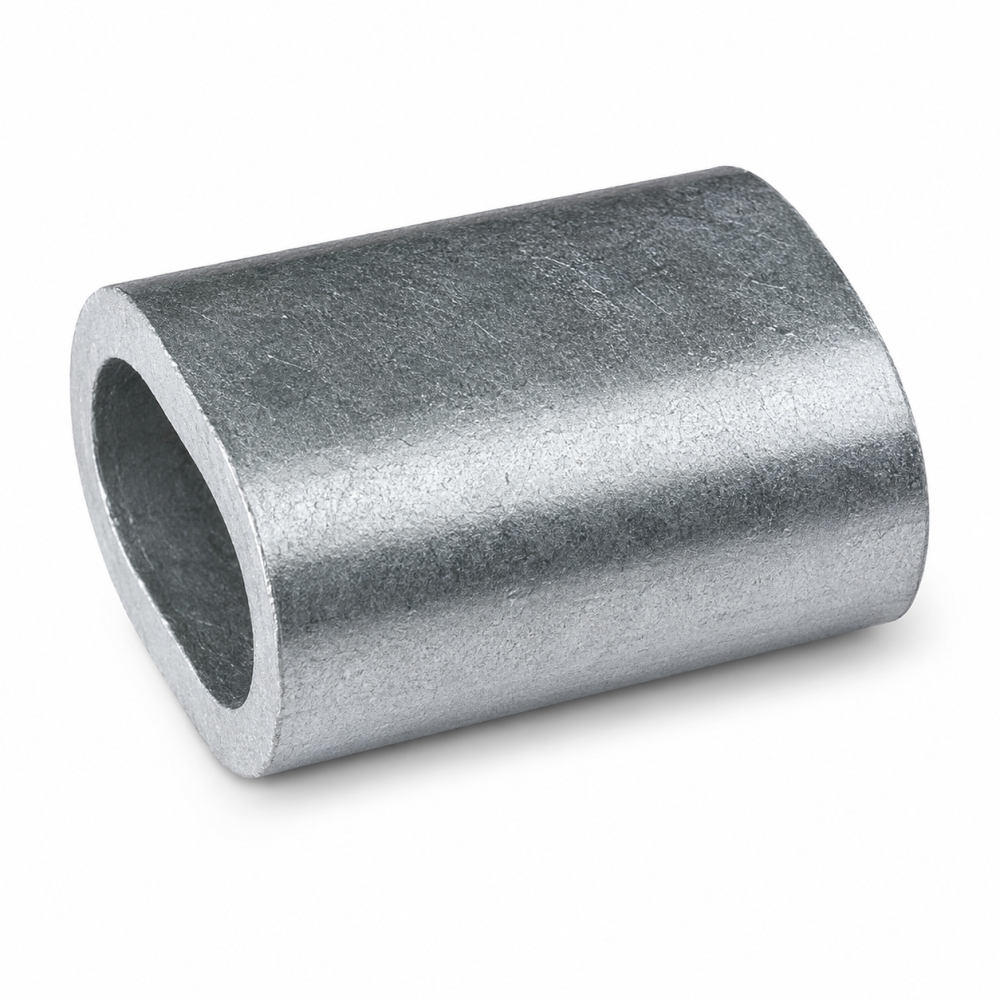

Zacisk aluminiowy do lin stalowych
CECHO · OSPRZĘT DO LIN I ZAWIESI
TULEJA ZACISKOWA · ALUMINIUM
Aluminiowa tuleja zaciskowa do zakończeń lin stalowych. Owalny przekrój i rozmiar dobiera się do liny oraz zatwierdzonej technologii zaprasowania.
1–42 mmRozmiary katalogowe według Ø liny30 wykonań w tabeli doboru
Potrzebujesz pomocy w doborze?
Podaj średnicę i konstrukcję liny, oznaczenie tulei, rodzaj zakończenia oraz ilość.
Zapytaj CECHO o zacisk aluminiowy →Zadzwoń: +48 33 825 04 84- Opis produktu
Zacisk aluminiowy do lin stalowych — najważniejsze informacje
MATERIAŁAluminiumTuleja do zaprasowania
WYKONANIEOwalneDobór do liny i technologii
TABELA30 rozmiarówWymiary A, B, C i D
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Połączenie zaprasowane zaczyna się od doboru tulei.
Tuleja aluminiowa obejmuje odcinki liny tworzące zakończenie. Właściwy rozmiar i proces prasowania muszą odpowiadać konstrukcji liny oraz wymaganiom producenta systemu.
Tabela zawiera podstawowe wymiary tulei przed zaprasowaniem. Oznaczenie rozmiaru nie określa samodzielnie nośności wykonanego zakończenia.
Nie podajemy DOR samej tulei. Nośność połączenia zależy od liny, zgodności komponentów, procesu wykonania i wymaganej kontroli.
DANE KATALOGOWE CECHO

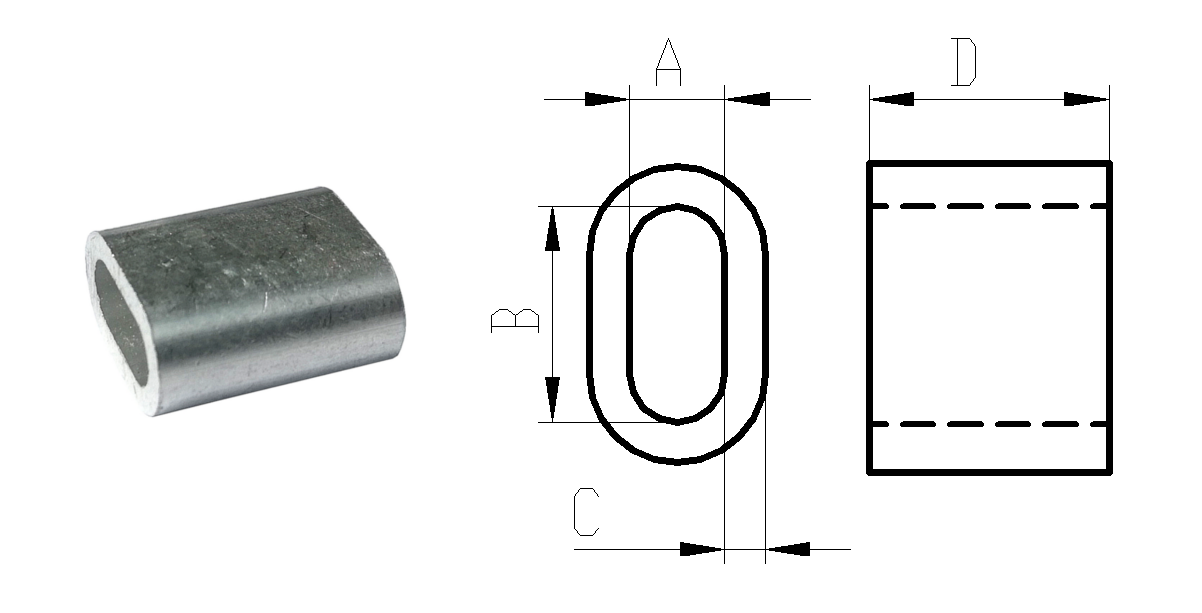

Rysunek i tabela wymiarów
30 rozmiarów z tabeli katalogowej CECHO. Wymiary A, B, C, D oraz masa pojedynczej tulei.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Rozmiar / Ø liny [mm] | D [mm] | C [mm] | A [mm] | B [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|
| 1 | 5 | 0,65 | 1,2 | 2,4 | 0,0001 |
| 1,5 | 6 | 0,75 | 1,7 | 3,4 | 0,00021 |
| 2 | 7 | 0,85 | 2,2 | 4,4 | 0,00024 |
| 2,5 | 9 | 1,05 | 2,7 | 5,4 | 0,0005 |
| 3 | 11 | 1,25 | 3,3 | 6,6 | 0,00084 |
| 3,5 | 13 | 1,5 | 3,8 | 7,6 | 0,00132 |
| 4 | 14 | 1,7 | 4,4 | 8,8 | 0,00181 |
| 5 | 18 | 2,1 | 5,5 | 11 | 0,00357 |
| 6 | 21 | 2,5 | 6,6 | 13,2 | 0,00586 |
| 6,5 | 23 | 2,7 | 7,2 | 14,4 | 0,00755 |
| 8 | 28 | 3,3 | 8,8 | 17,6 | 0,0137 |
| 10 | 35 | 4,1 | 10,9 | 21,8 | 0,0264 |
| 11 | 39 | 4,5 | 12,1 | 24,2 | 0,0358 |
| 12 | 42 | 4,9 | 13,2 | 26,4 | 0,0458 |
| 13 | 46 | 5,4 | 14,2 | 28,4 | 0,0597 |
| 14 | 49 | 5,8 | 15,3 | 30,6 | 0,0735 |
| 16 | 56 | 6,7 | 17,5 | 35 | 0,111 |
| 18 | 63 | 7,6 | 19,6 | 39,2 | 0,159 |
| 20 | 70 | 8,4 | 21,7 | 43,4 | 0,217 |
| 22 | 77 | 9,2 | 24,3 | 48,6 | 0,292 |
| 24 | 84 | 10 | 26,4 | 52,8 | 0,376 |
| 26 | 91 | 10,9 | 28,5 | 57 | 0,481 |
| 28 | 98 | 11,7 | 31 | 62 | 0,603 |
| 30 | 105 | 12,5 | 33,1 | 66,2 | 0,739 |
| 32 | 112 | 13,4 | 35,2 | 70,4 | 0,897 |
| 34 | 119 | 14,2 | 37,8 | 75,6 | 1,08 |
| 36 | 126 | 15 | 39,8 | 79,6 | 1,275 |
| 38 | 133 | 15,8 | 41,9 | 83,8 | 1,49 |
| 40 | 140 | 16,6 | 44 | 88 | 1,734 |
| 42 | 147 | 17,5 | 46,2 | 92,4 | 2,02 |
Wymiary w mm, masa przeliczona z kg/1000 szt. na kg/szt. Dane katalogowe dotyczą tulei przed zaprasowaniem. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz tuleję do liny i procesu prasowania.
Prześlij wymiary, sposób połączenia i warunki pracy.
Dopasowanie wymiarów
Sprawdź wymiary A, B, C i D oraz zgodność tulei z dokumentacją stosowanego systemu.
Montaż i kontrola
Zaprasowanie i kontrolę zakończenia należy wykonać według właściwej procedury, z odpowiednimi narzędziami i przez przygotowany personel.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Przed wykonaniem połączenia potwierdź specyfikację tulei, dopuszczone liny oraz instrukcję procesu prasowania.
Wymaganą dokumentację i zakres dostawy uzgodnij przy zapytaniu.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Oceń stan tulei, jej ułożenie i linę przy zakończeniu. Pęknięcia, przemieszczenia lub odkształcenia połączenia wymagają oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy rozmiar tulei określa DOR zakończenia?
Nie. O nośności decyduje zgodność całego połączenia: liny, tulei, procesu zaprasowania i kontroli.
Czy jedną tuleję można stosować do dowolnej liny?
Nie. Konstrukcja i materiał liny muszą należeć do dopuszczonego zakresu systemu zaciskania.
Jakie informacje przesłać do wyceny?
Podaj średnicę i konstrukcję liny, oznaczenie tulei, rodzaj zakończenia oraz ilość.
DOBÓR I KONTAKT Z CECHO
Dobierz zacisk z CECHO.
Podaj średnicę i konstrukcję liny, oznaczenie tulei, rodzaj zakończenia oraz ilość.
Wyślij zapytanie o zacisk aluminiowy →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
