Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt widłowy do transportu palet z automatycznym wyważaniem środka ciężkości typ UPW-X
Uchwyt widłowy do transportu palet z automatycznym wyważaniem środka ciężkości typ UPW-X
Dobór i wsparcie techniczne: CECHO.
UPW-X · PALETY · AUTOMATYCZNE WYWAŻANIE
Uchwyt widłowy UPW-X do podnoszenia i transportu palet z automatycznym wyważaniem środka ciężkości. Trzy wykonania o DOR 1; 1,5 i 2 t. Przy doborze porównaj wysokość A, długość i rozstaw wideł oraz masę całej palety z ładunkiem.
1–2 tDOR uchwytu3 wykonania w tabeli doboru

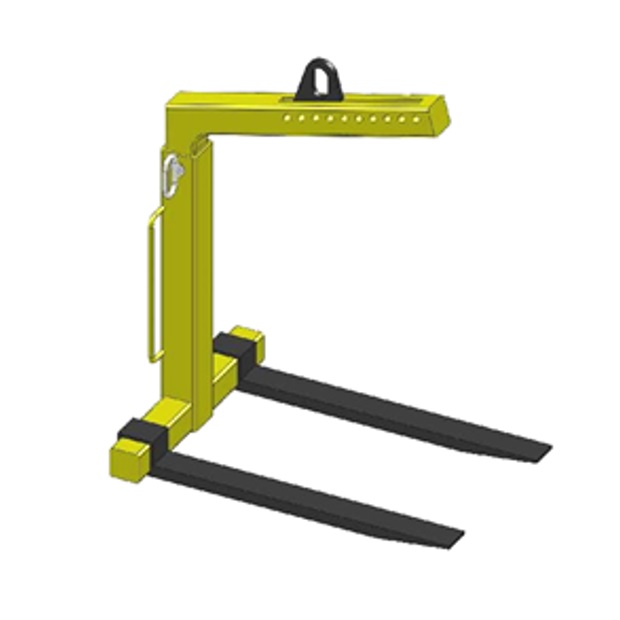

Ilustracja konstrukcji uchwytu UPW-X.
Potrzebujesz doboru uchwytu widłowego UPW-X?
Podaj masę palety z ładunkiem, jej wymiary i położenie środka ciężkości. Jeśli potrzebny jest zaczep do rotatora, zaznacz to w zapytaniu.
Zapytaj CECHO o UPW-X →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt widłowy UPW-X — najważniejsze informacje
DOR UCHWYTU1 / 1,5 / 2 tTrzy wykonania
WYWAŻANIEAutomatyczneDo transportu palet
WYPOSAŻENIEZaczep do rotatoraMożliwość wykonania
WSPARCIE CECHODobór UPW-XKontakt z technikiem →
PIONOWE PODNOSZENIE I TRANSPORT PALET
UPW-X — automatyczne wyważanie przy transporcie palet.
UPW-X jest uchwytem widłowym z automatycznym wyważaniem środka ciężkości, przeznaczonym do podnoszenia i transportu palet. Dobór konkretnego wykonania uwzględnia masę, wymiary i rozmieszczenie ładunku na palecie.
Seria obejmuje UPW-X-1, UPW-X-1,5 i UPW-X-2. Uchwyty mogą być wyposażone w zaczep do rotatora; wymaganie to należy uzgodnić przy doborze. Wymiary i przekroje wideł zestawiono w tabeli.
DANE KATALOGOWE CECHO

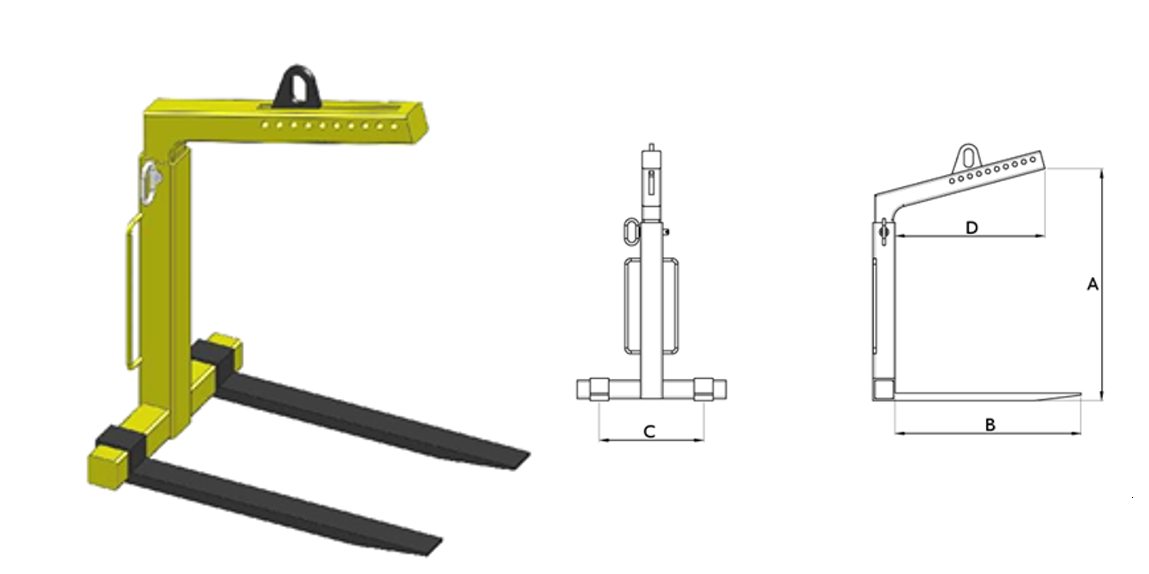

Rysunek wymiarowy i tabela UPW-X
Trzy wykonania z automatycznym wyważaniem środka ciężkości. Dobieraj parametry dla właściwej wielkości UPW-X.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

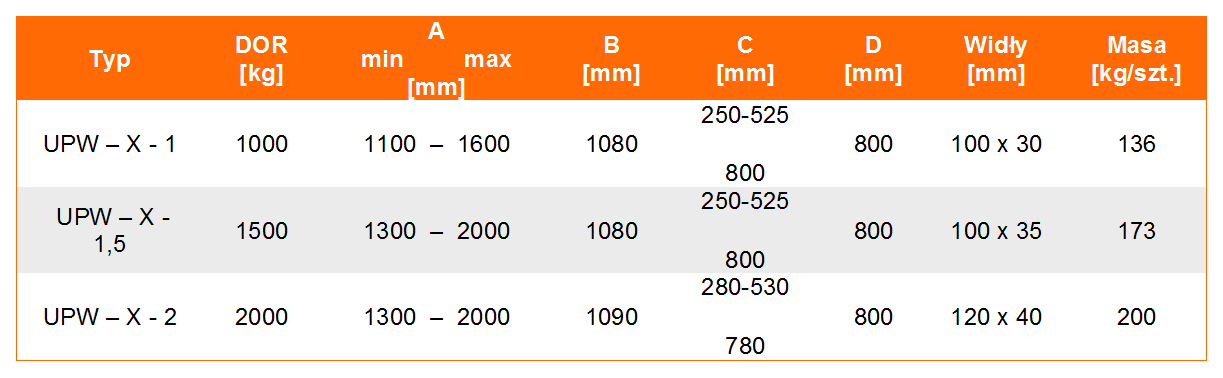

| Typ | DOR [t] | A min–max [mm] | B [mm] | C [mm] | D [mm] | Widły [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| UPW-X-1 | 1 | 1100–1600 | 1080 | 250–525 / 800 | 800 | 100 × 30 | 136 |
| UPW-X-1,5 | 1,5 | 1300–2000 | 1080 | 250–525 / 800 | 800 | 100 × 35 | 173 |
| UPW-X-2 | 2 | 1300–2000 | 1090 | 280–530 / 780 | 800 | 120 × 40 | 200 |
DOR w t; wymiary w mm; masa własna w kg/szt. W kolumnie C zachowano dwa zapisy katalogowe rozstawu, rozdzielone ukośnikiem. Wymaganą konfigurację rozstawu należy wskazać przy doborze. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyt UPW-X do palety?
Dobór wymaga danych całej palety z ładunkiem.
Wymiary palety
Podaj wysokość i wymiary palety oraz jej otworów. Porównaj A, B, C oraz przekrój wideł: 100×30, 100×35 lub 120×40 mm odpowiednio dla kolejnych wielkości.
Układ podnoszenia
Opisz urządzenie podnoszące, położenie środka ciężkości ładunku i potrzebę użycia rotatora. Warunki działania automatycznego wyważania oraz dopuszczony układ pracy określa instrukcja wykonania.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Sprawdź symbol UPW-X i DOR na wyrobie. Instrukcja właściwego wykonania określa warunki automatycznego wyważania, ustawienie i zabezpieczenie wideł oraz sposób prowadzenia transportu.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj widły, ramę, punkty podwieszenia, regulację z zabezpieczeniami oraz mechanizm wyważania. Pęknięcia, odkształcenia lub niesprawne blokady wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czym UPW-X różni się od UPW?
UPW-X ma automatyczne wyważanie środka ciężkości, podczas gdy UPW jest wykonaniem z wyważaniem ręcznym. Parametry trzeba dobierać z tabeli właściwego modelu.
Czy można zastosować rotator?
UPW-X może być wyposażony w zaczep do rotatora. Jest to wymaganie do uzgodnienia przy doborze konkretnego wykonania.
Jakie przekroje wideł ma UPW-X?
UPW-X-1: 100×30 mm; UPW-X-1,5: 100×35 mm; UPW-X-2: 120×40 mm. Przekrój należy porównać z otworami palety.
Jakie informacje przesłać do wyceny?
Podaj DOR lub masę palety z ładunkiem, jej wysokość i wymiary, wymagany rozstaw wideł, położenie środka ciężkości i informacje o ewentualnym rotatorze.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt widłowy UPW-X z CECHO.
Prześlij dane palety i urządzenia podnoszącego. Dobierzemy wykonanie UPW-X oraz wymagane połączenie.
