Uchwyt widłowy do pakietów blach typ UWB
Dobór i wsparcie techniczne: CECHO.
UWB · UCHWYT WIDŁOWY · BLACHY I ZWIĄZANE PAKIETY
Uchwyt widłowy UWB do poziomego transportu pojedynczych blach i związanych pakietów. DOR 1–7 t na sztukę, prześwit A 50–250 mm. Kąt rozwarcia cięgien 30–45°; zalecany układ trzy- lub czterocięgnowy.
1–7 t/szt.DOR pojedynczego uchwytu6 wykonań w tabeli doboru

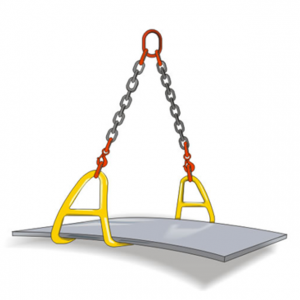

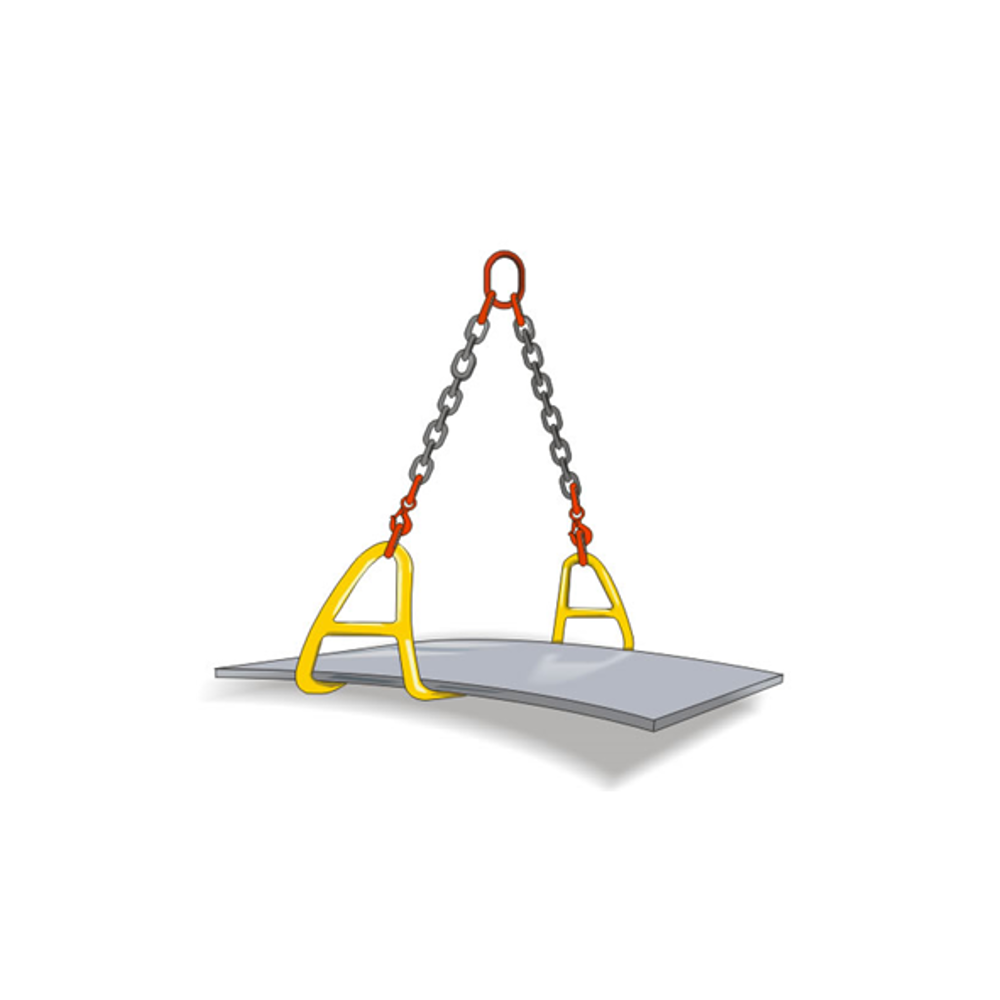

Zdjęcie przedstawia katalogowe wykonanie UWB-1.
Potrzebujesz doboru uchwytu do blach w poziomie UWB?
Podaj masę, wymiary i grubość blachy lub związanego pakietu. Dobierzemy UWB, rozstaw podparcia i układ zawiesia.
Zapytaj CECHO o UWB →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do blach w poziomie UWB — najważniejsze informacje
DOR JEDNEJ SZTUKI1–7 tSześć wielkości katalogowych
PRZEŚWIT A50–250 mmZależnie od wielkości UWB
ROZWARCIE CIĘGIEN30–45°Zalecany układ 3 lub 4 cięgien
WSPARCIE CECHODobór podparciaKontakt z technikiem →
POZIOMY TRANSPORT BLACH I PAKIETÓW
UWB — widłowe podparcie blachy.
Uchwyt widłowy UWB jest przeznaczony do poziomego przenoszenia pojedynczych blach oraz związanych pakietów. Dolne ramiona podpierają ładunek, dlatego przy doborze ważne są grubość pakietu, dostęp do krawędzi i geometria podparcia.
Tabela obejmuje sześć wielkości o DOR 1, 1,6, 2,5, 3,2, 5 i 7 t na sztukę. Prześwit A wynosi od 50 do 250 mm, a rozstaw D od 180 do 780 mm. Wymiary należy sprawdzić dla konkretnej wielkości.
Wymagany kąt rozwarcia cięgien wynosi 30–45°; zaleca się układ trzy- lub czterocięgnowy. Rozmieszczenie punktów i obciążenia uchwytów dobiera się do środka ciężkości oraz sztywności ładunku. Wykonania specjalne wymagają odrębnego doboru.
DANE KATALOGOWE CECHO

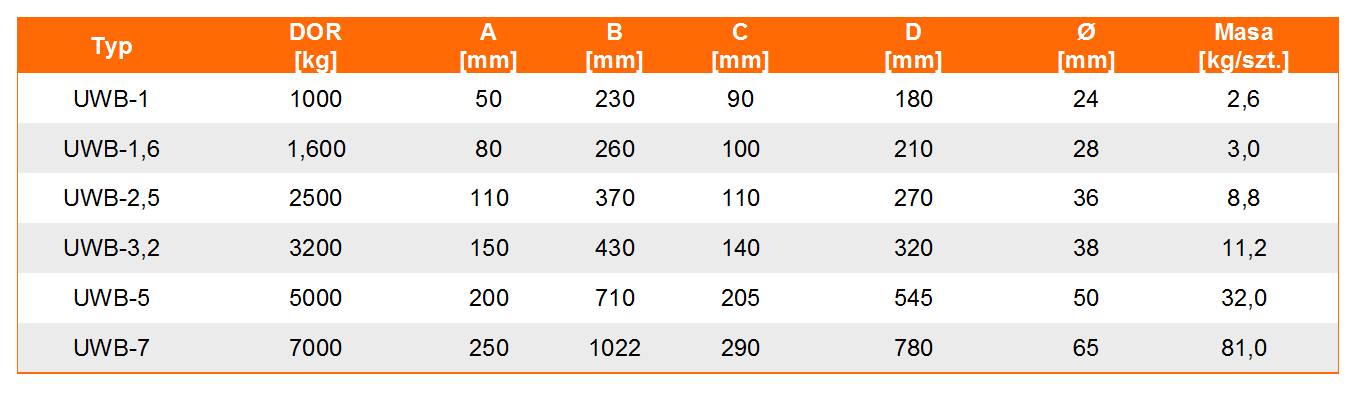

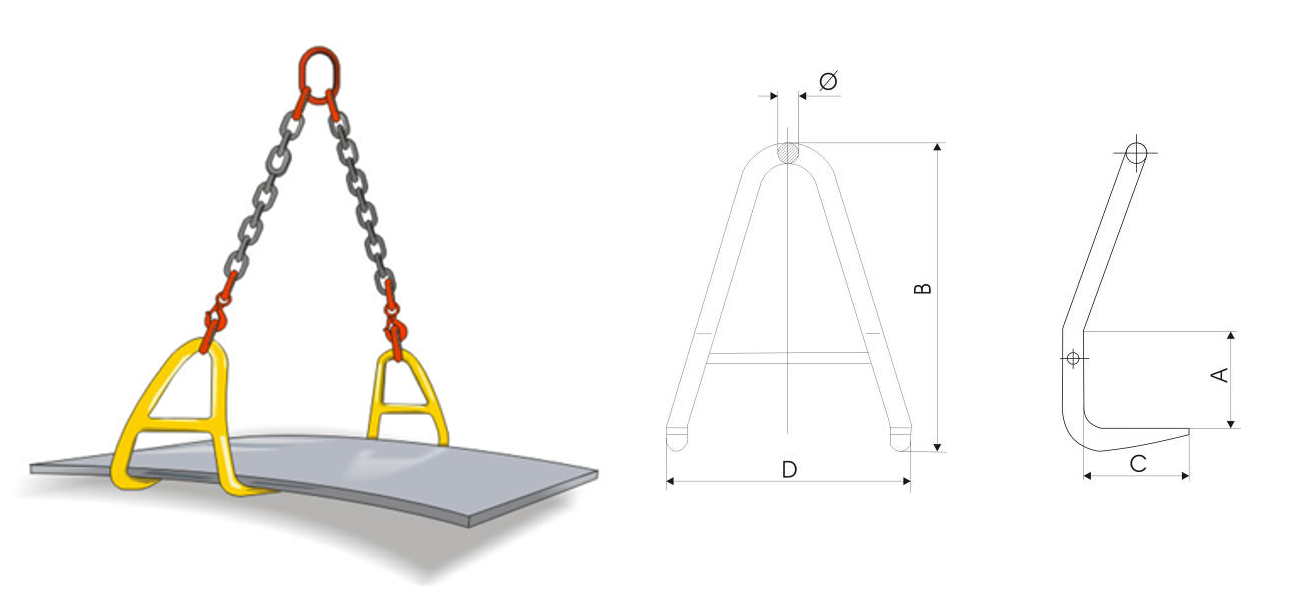

Rysunek wymiarowy i tabela UWB
Tabela dotyczy standardowych wielkości UWB. Wymiary wykonań specjalnych mogą się różnić i wymagają odrębnego uzgodnienia.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR 1 szt. [t] | A [mm] | B [mm] | C [mm] | D [mm] | Ø [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| UWB-1 | 1 | 50 | 230 | 90 | 180 | 24 | 2,6 |
| UWB-1,6 | 1,6 | 80 | 260 | 100 | 210 | 28 | 3,0 |
| UWB-2,5 | 2,5 | 110 | 370 | 110 | 270 | 36 | 8,8 |
| UWB-3,2 | 3,2 | 150 | 430 | 140 | 320 | 38 | 11,2 |
| UWB-5 | 5 | 200 | 710 | 205 | 545 | 50 | 32,0 |
| UWB-7 | 7 | 250 | 1022 | 290 | 780 | 65 | 81,0 |
DOR w t na sztukę; wymiary A–D i Ø w mm; masa w kg/szt. A — prześwit, C — długość ramienia, D — rozstaw według rysunku. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyt widłowy UWB?
Oprócz DOR sprawdź wymiary ramion, prześwit i geometrię podwieszenia.
Masa i środek ciężkości
Podaj masę oraz położenie środka ciężkości. DOR 1–7 t dotyczy jednej sztuki UWB; dobór obejmuje obciążenie każdego punktu i wszystkich elementów zawiesia.
Kąt i liczba cięgien
Uwzględnij kąt rozwarcia cięgien 30–45° oraz zalecany układ trzy- lub czterocięgnowy. Dołącz szkic podwieszenia i informację o dostępnej wysokości nad ładunkiem.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Sprawdź oznaczenie UWB, DOR jednej sztuki oraz wymiary ramion. Instrukcja wybranego wykonania określa sposób zakładania uchwytów, oparcie blachy lub związanego pakietu i geometrię współpracującego zawiesia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje dolne ramiona, korpus, połączenia konstrukcji oraz miejsce połączenia z zawiesiem. Pęknięcia, odkształcenia lub uszkodzenia powierzchni podparcia wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy DOR UWB podano dla jednej sztuki?
Tak. Wartości 1–7 t w tabeli dotyczą pojedynczego uchwytu. Dopuszczalne obciążenie całego zestawu trzeba określić dla jego układu i rozkładu sił.
Czy można podnosić pakiety blach?
Tak, UWB służy do pojedynczych blach i związanych pakietów transportowanych poziomo. Grubość i geometria ładunku muszą odpowiadać wymiarom uchwytu.
Jaki układ cięgien jest zalecany?
Zaleca się układ trzy- lub czterocięgnowy, z kątem rozwarcia cięgien 30–45°. Dobór musi uwzględniać instrukcję konkretnego wykonania i obciążenia punktów.
Czy tabela obejmuje wykonania specjalne?
Nie. Tabela przedstawia standardowe wielkości UWB. Inny rozstaw, długość ramion lub prześwit wymagają osobnego doboru i potwierdzenia danych.
Jakie informacje przesłać do wyceny?
Podaj masę, grubość i wymiary blachy lub związanego pakietu, sposób związania oraz planowany rozstaw uchwytów. Prześlij szkic układu podwieszenia.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt do blach w poziomie UWB z CECHO.
Prześlij dane ładunku i szkic podwieszenia. Dobierzemy UWB z właściwym prześwitem, ramionami i nośnością.
Wyślij zapytanie o UWB →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
