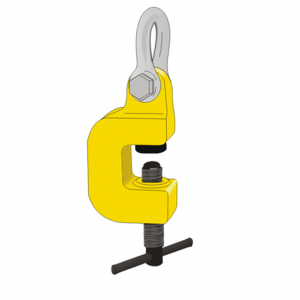

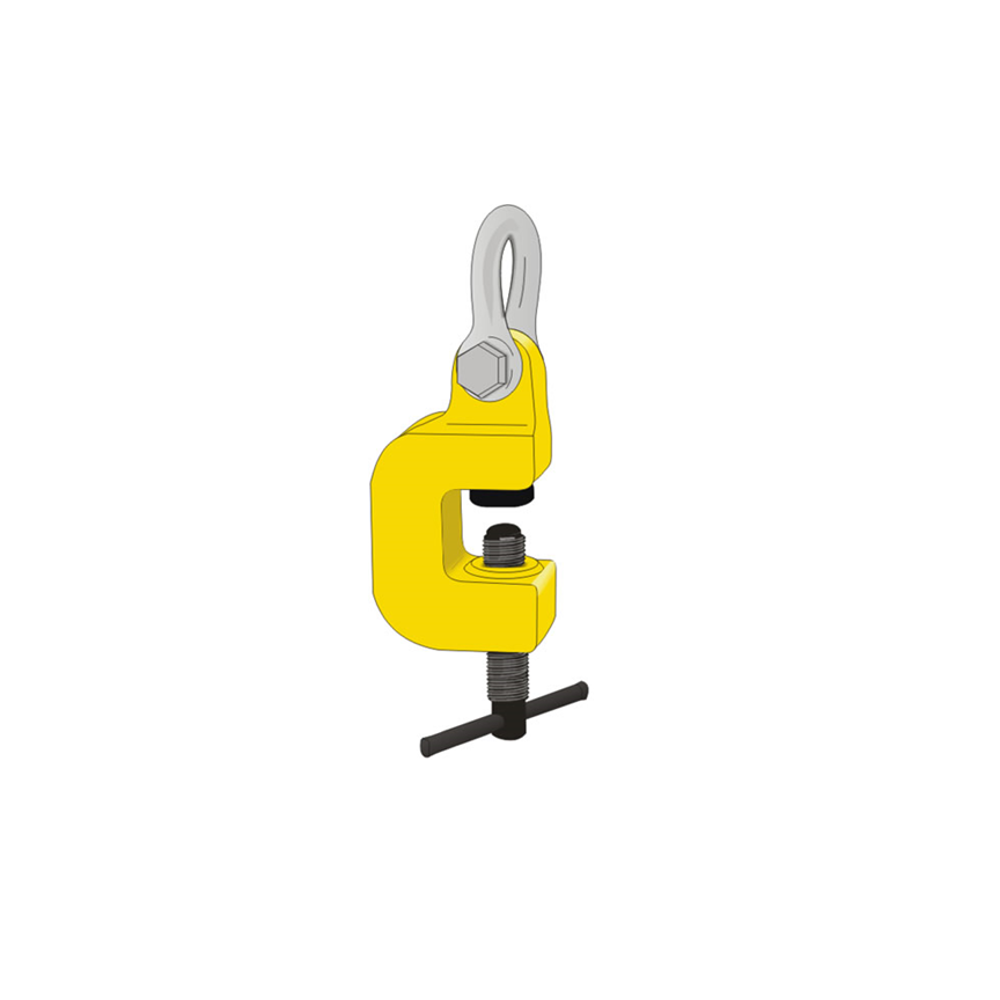

Uchwyt śrubowy typ USB
Dobór i wsparcie techniczne: CECHO.
USB · UCHWYT ŚRUBOWY · STAŁE UCHO
Uchwyt śrubowy USB ze stałym uchem do podnoszenia, ciągnięcia i obracania blach oraz elementów konstrukcji stalowych. Cztery wielkości o DOR 1,5–7,5 t, z chwytem 0–35 lub 0–40 mm. Kierunek podnoszenia równoległy do zamka śrubowego.
1,5–7,5 tDOR uchwytu4 wykonania w tabeli doboru
Potrzebujesz doboru uchwytu śrubowego USB?
Podaj masę elementu, grubość w miejscu chwytu i kierunek działania siły. Dobierzemy USB i sposób podwieszenia.
Zapytaj CECHO o USB →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt śrubowy USB — najważniejsze informacje
DOR UCHWYTU1,5–7,5 tCztery wielkości katalogowe
ZAKRES CHWYTU Z0–35 / 0–40 mmZależnie od wielkości USB
PODWIESZENIEStałe uchoPodnoszenie równolegle do zamka
WSPARCIE CECHODobór do konstrukcjiKontakt z technikiem →
BLACHY I ELEMENTY KONSTRUKCJI STALOWYCH
USB — stałe ucho i docisk śrubowy.
Uchwyt śrubowy USB służy do podnoszenia, ciągnięcia i obracania blach oraz elementów konstrukcji stalowych. Korpus wyposażony jest w stałe ucho, a chwyt materiału zapewnia śruba dociskowa.
Seria obejmuje USB 1,5, USB 3,0, USB 5,0 i USB 7,5. Dwie mniejsze wielkości mają chwyt Z 0–35 mm, a dwie większe 0–40 mm. Nośność, zakres chwytu i geometrię uchwytu dobiera się łącznie.
Kierunek podnoszenia jest równoległy do zamka śrubowego. Przed pracą sprawdź ustawienie uchwytu, prawidłowy docisk oraz połączenie z układem podwieszenia zgodnie z instrukcją konkretnego wykonania.
DANE KATALOGOWE CECHO

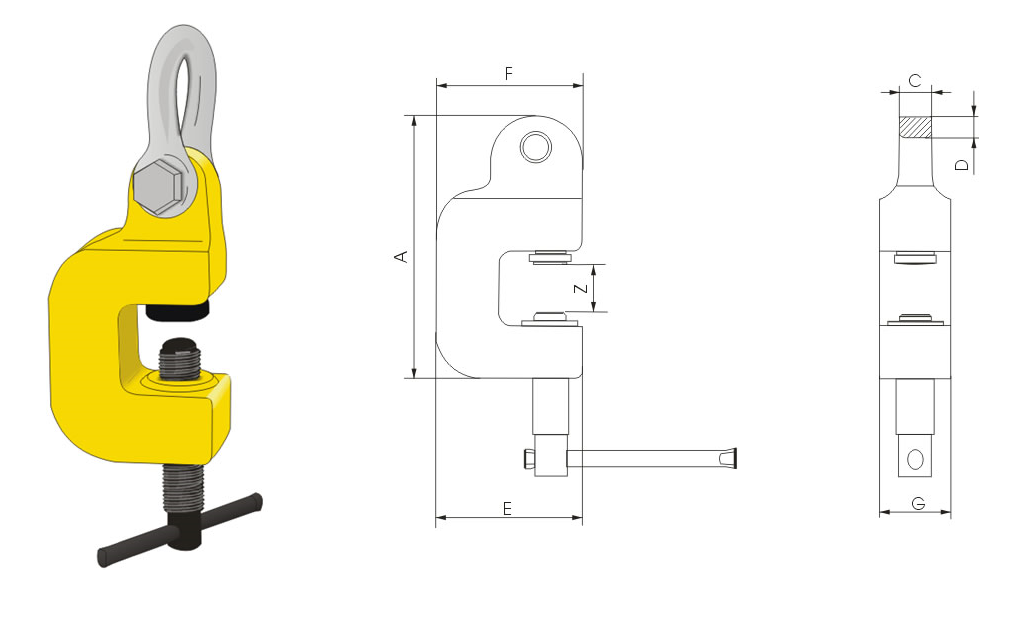

Rysunek wymiarowy i tabela USB
Cztery standardowe wielkości USB ze stałym uchem. Parametry dotyczą pojedynczego uchwytu.

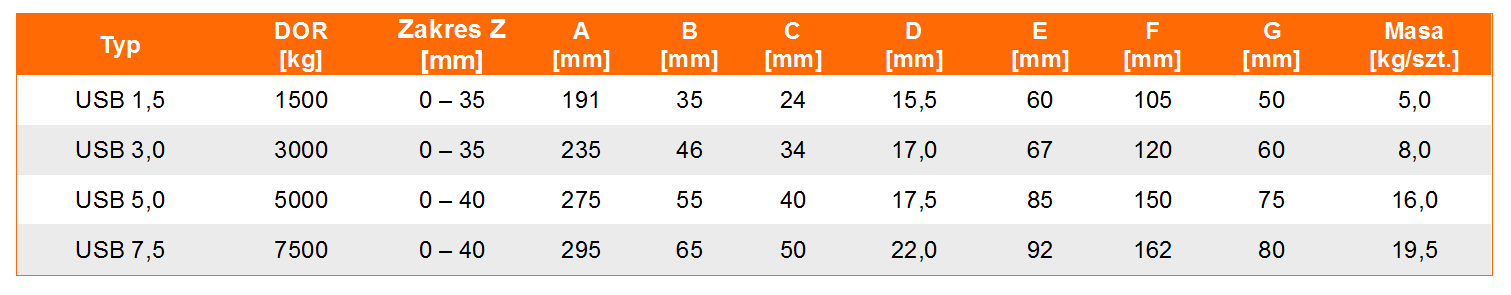

Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | Chwyt Z [mm] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| USB 1,5 | 1,5 | 0 – 35 | 191 | 35 | 24 | 15,5 | 60 | 105 | 50 | 5,0 |
| USB 3,0 | 3 | 0 – 35 | 235 | 46 | 34 | 17,0 | 67 | 120 | 60 | 8,0 |
| USB 5,0 | 5 | 0 – 40 | 275 | 55 | 40 | 17,5 | 85 | 150 | 75 | 16,0 |
| USB 7,5 | 7,5 | 0 – 40 | 295 | 65 | 50 | 22,0 | 92 | 162 | 80 | 19,5 |
DOR w t; zakres chwytu Z i wymiary w mm; masa w kg/szt. Wymiar B według tabeli katalogowej. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyt śrubowy USB?
Dobór obejmuje masę, grubość materiału, geometrię konstrukcji i kierunek pracy.
Geometria konstrukcji
Podaj wymiary elementu, jego kształt i położenie środka ciężkości. Prześlij zdjęcie miejsca chwytu oraz planowaną operację: podnoszenie, obracanie lub ciągnięcie.
Docisk i podwieszenie
Stałe ucho wymaga zgodnego geometrycznie połączenia z zawiesiem. Kierunek podnoszenia jest równoległy do zamka śrubowego; wymagany docisk i ustawienie określa instrukcja USB.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Sprawdź oznaczenie USB, DOR i zakres chwytu Z. Instrukcja konkretnej wielkości określa sposób docisku śruby, ustawienie uchwytu oraz dopuszczone kierunki działania siły.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje gwint, śrubę i powierzchnie dociskowe, korpus, stałe ucho oraz element połączeniowy zawiesia. Uszkodzenia gwintu, nieskuteczny docisk, pęknięcia lub odkształcenia wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Do czego służy uchwyt USB?
Do podnoszenia, ciągnięcia i obracania blach oraz elementów konstrukcji stalowych, z zachowaniem warunków pracy określonych w instrukcji.
Jaki jest zakres chwytu USB?
USB 1,5 i USB 3,0 obejmują 0–35 mm, a USB 5,0 i USB 7,5 — 0–40 mm. Zakres Z pokazano na rysunku.
W jakim kierunku może podnosić USB?
Kierunek podnoszenia jest równoległy do zamka śrubowego. Ustawienie i docisk należy sprawdzić przed użyciem.
Czym USB różni się od uchwytu US?
USB ma stałe ucho i podnosi równolegle do zamka śrubowego. US jest wyposażony w szaklę i ma kierunek podnoszenia prostopadły do zamka. Nie należy przenosić zasad pracy między modelami.
Jakie informacje przesłać do wyceny?
Podaj masę, grubość i wymiary elementu, stan powierzchni, miejsce chwytu i planowaną operację. Dołącz zdjęcie lub szkic z kierunkiem działania siły.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt śrubowy USB z CECHO.
Prześlij masę i grubość elementu oraz szkic sposobu podnoszenia. Dobierzemy USB o odpowiedniej nośności i zakresie chwytu.
