Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt śrubowy do pionowego i poziomego podnoszenia i przenoszenia różnych konstrukcji stalowych CUS
Nowość
Uchwyt śrubowy do pionowego i poziomego podnoszenia i przenoszenia różnych konstrukcji stalowych CUS
Dobór i wsparcie techniczne: CECHO.
CUS · ZACISK ŚRUBOWY · RUCHOME UCHO
Uchwyt śrubowy CUS do pionowego i poziomego podnoszenia oraz przenoszenia konstrukcji stalowych. Pięć wykonań o DOR od 0,5 do 6 t, z ruchomym uchem i zakresem chwytu zależnym od wariantu.
0,5–6 tDOR uchwytu5 wykonań w tabeli doboru

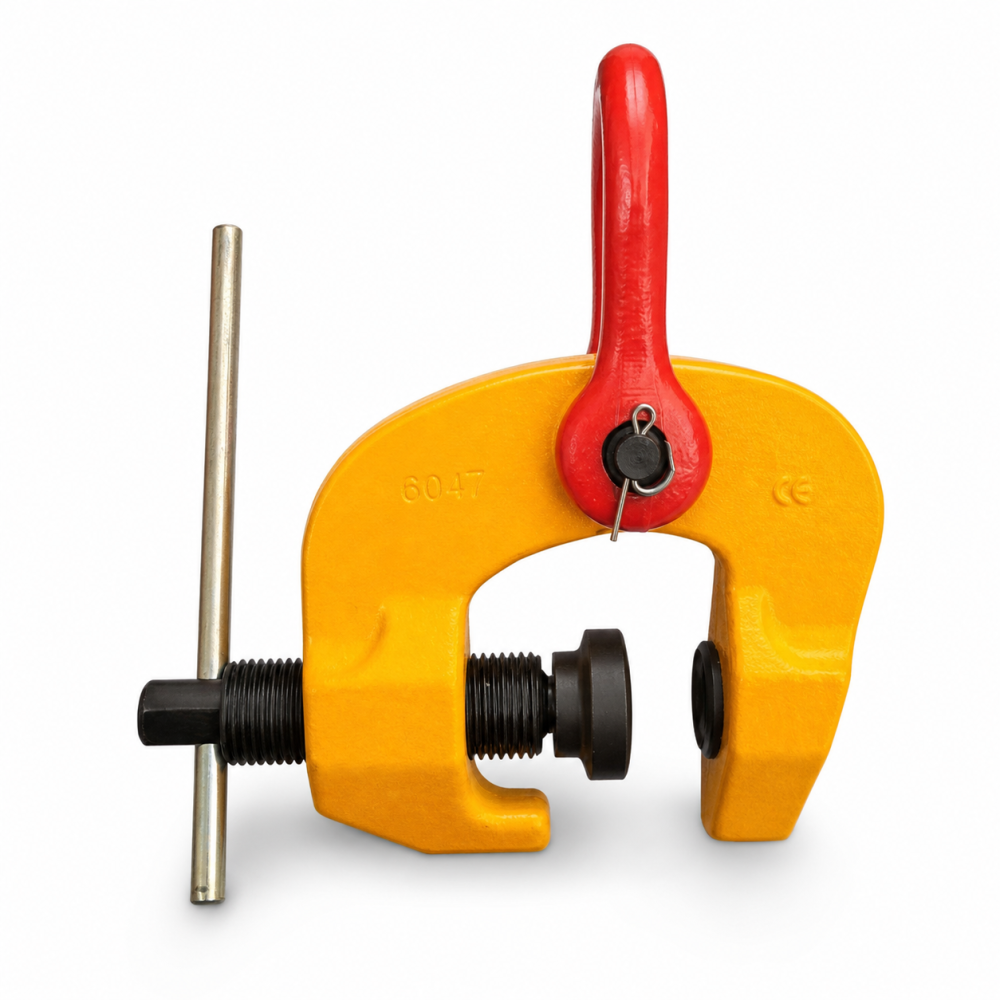

Widok konstrukcji CUS; gabaryty i oznaczenia zależą od wykonania.
Potrzebujesz doboru uchwytu śrubowego CUS?
Podaj masę konstrukcji, grubość w miejscu chwytu i planowany kierunek podnoszenia.
Zapytaj CECHO o CUS →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt śrubowy CUS — najważniejsze informacje
DOR UCHWYTU0,5–6 tPięć wykonań
PODNOSZENIEPion i poziomKonstrukcje stalowe
MOCOWANIEZacisk śrubowyRuchome ucho
WSPARCIE CECHODobór CUSKontakt z technikiem →
ZACISK ŚRUBOWY DO KONSTRUKCJI STALOWYCH

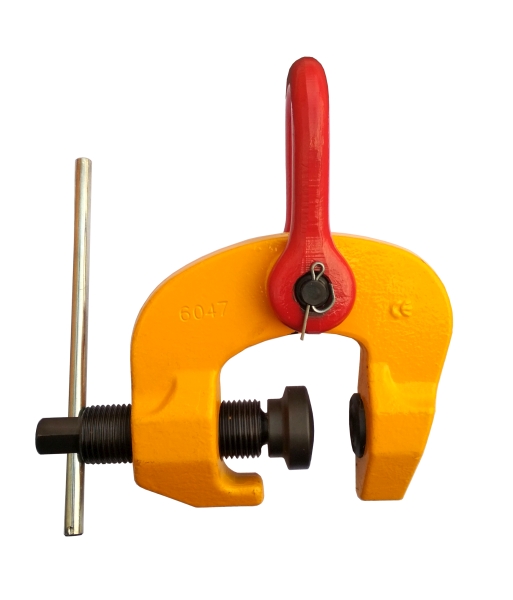

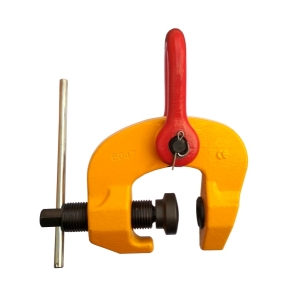

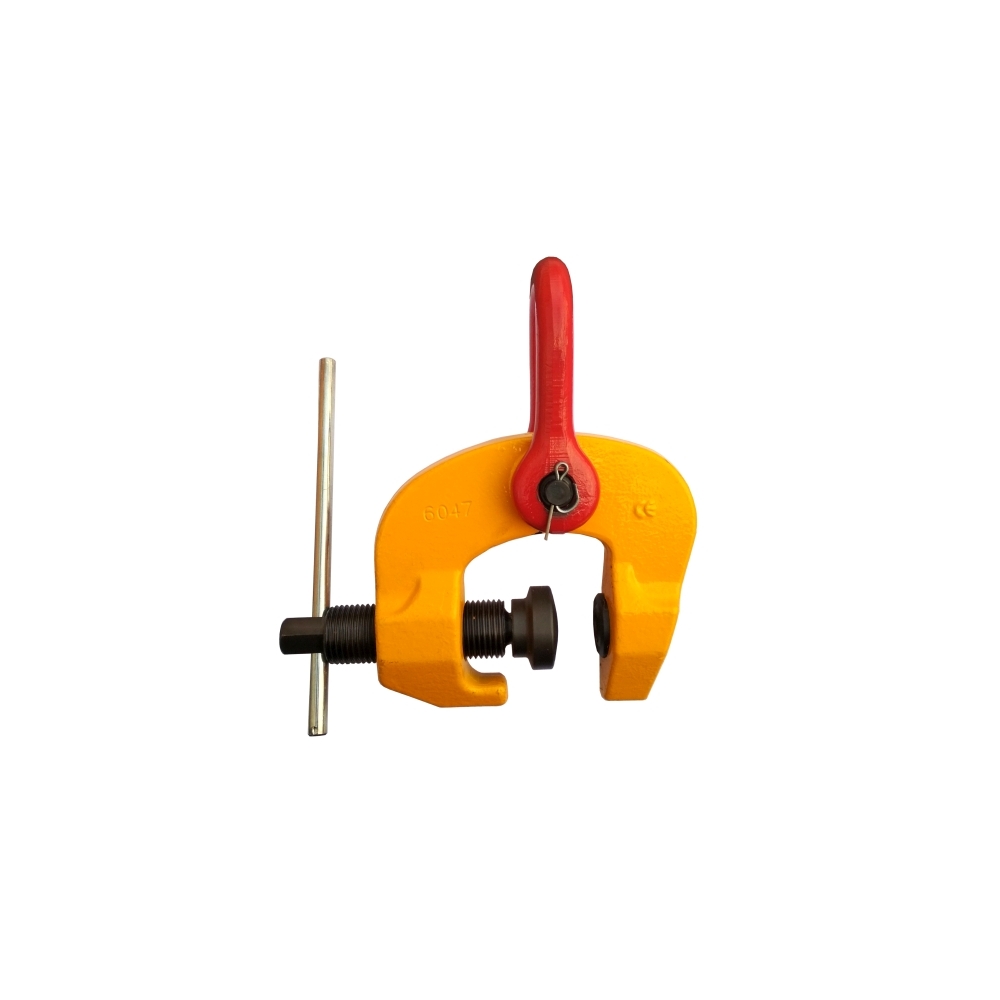

CUS — zacisk śrubowy z ruchomym uchem.
Uchwyt CUS służy do pionowego i poziomego podnoszenia oraz przenoszenia konstrukcji stalowych. Mechanizm śrubowy ustawia docisk na chwytanym elemencie, a ruchome ucho ułatwia ustawienie połączenia z zawiesiem.
Dobierz wykonanie według DOR i zakresu chwytu. Seria obejmuje 0,5; 0,75; 1,5; 3 i 6 t. Komponenty są malowane proszkowo. W tabeli zachowano oznaczenia CECHO: CUS 0,5; CUS 0,75; CUS 1500; CUS 3000 i CUS 6000.
DANE KATALOGOWE CECHO

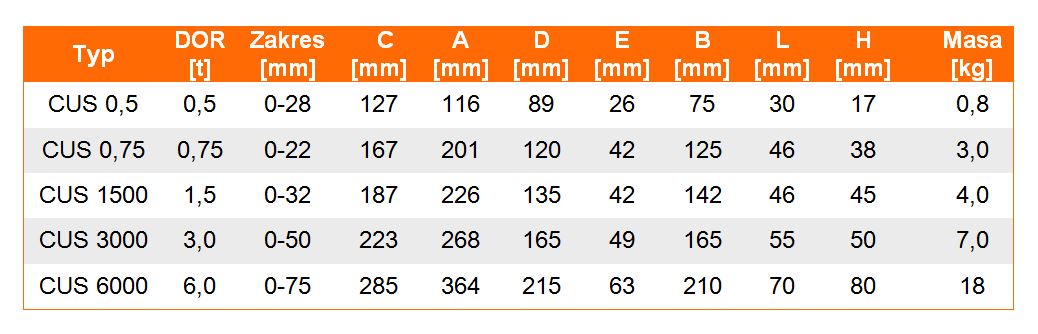

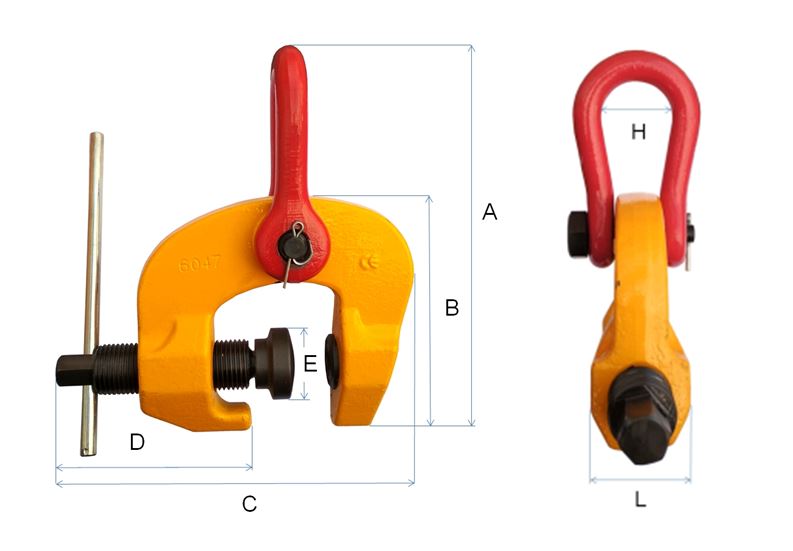

Rysunek wymiarowy i tabela CUS
Pięć wykonań zacisku śrubowego. Grubość chwytanego elementu musi mieścić się w zakresie konkretnego wariantu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | Zakres [mm] | C [mm] | A [mm] | D [mm] | E [mm] | B [mm] | L [mm] | H [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| CUS 0,5 | 0,5 | 0-28 | 127 | 116 | 89 | 26 | 75 | 30 | 17 | 0,8 |
| CUS 0,75 | 0,75 | 0-22 | 167 | 201 | 120 | 42 | 125 | 46 | 38 | 3,0 |
| CUS 1500 | 1,5 | 0-32 | 187 | 226 | 135 | 42 | 142 | 46 | 45 | 4,0 |
| CUS 3000 | 3 | 0-50 | 223 | 268 | 165 | 49 | 165 | 55 | 50 | 7,0 |
| CUS 6000 | 6 | 0-75 | 285 | 364 | 215 | 63 | 210 | 70 | 80 | 18 |
DOR w t, zakres chwytu i wymiary w mm, masa własna w kg/szt. Oznaczenia wariantów zachowano zgodnie z katalogiem CECHO. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyt śrubowy CUS?
Połącz wymagany DOR z grubością elementu i sposobem podnoszenia.
Grubość oraz miejsce chwytu
Sprawdź zakres chwytu właściwego wariantu oraz wymiary korpusu, ucha i śruby. Zapewnij miejsce na prawidłowe osadzenie zacisku i obsługę pokrętła.
Ustawienie zacisku
Ustaw docisk i połączenie ruchomego ucha zgodnie z instrukcją CUS. Przed podnoszeniem sprawdź stan zacisku, osadzenie elementu oraz połączenie z zawiesiem.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Sprawdź oznaczenie CUS, DOR i instrukcję właściwego wykonania. Określa ona zasady mocowania, dokręcania i obciążania zacisku w planowanym położeniu.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj korpus, ruchome ucho i jego połączenie, gwint, pokrętło oraz powierzchnie dociskowe. Pęknięcia, odkształcenia, uszkodzony gwint lub niesprawny docisk wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Do czego służy uchwyt śrubowy CUS?
Do pionowego i poziomego podnoszenia oraz przenoszenia konstrukcji stalowych, w granicach DOR, zakresu chwytu i warunków instrukcji właściwego wykonania.
Czy CUS 0,75 ma większy zakres chwytu niż CUS 0,5?
Nie. CUS 0,75 chwyta grubości 0–22 mm, a CUS 0,5 — 0–28 mm. DOR i zakres należy sprawdzać oddzielnie.
Jaki DOR mają CUS 1500, CUS 3000 i CUS 6000?
Odpowiednio 1,5; 3 i 6 t. Ich zakresy chwytu wynoszą 0–32, 0–50 i 0–75 mm.
Jakie informacje przesłać do wyceny?
Podaj masę i wymiary konstrukcji, grubość w miejscu chwytu oraz kierunek podnoszenia. Dołącz szkic lub zdjęcia miejsca zamocowania.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt śrubowy CUS z CECHO.
Prześlij dane konstrukcji i miejsca chwytu. Pomożemy dobrać właściwy CUS.
Wyślij zapytanie o CUS →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
