Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt samozaciskowy do przenoszenia dwuteowników typ UPD

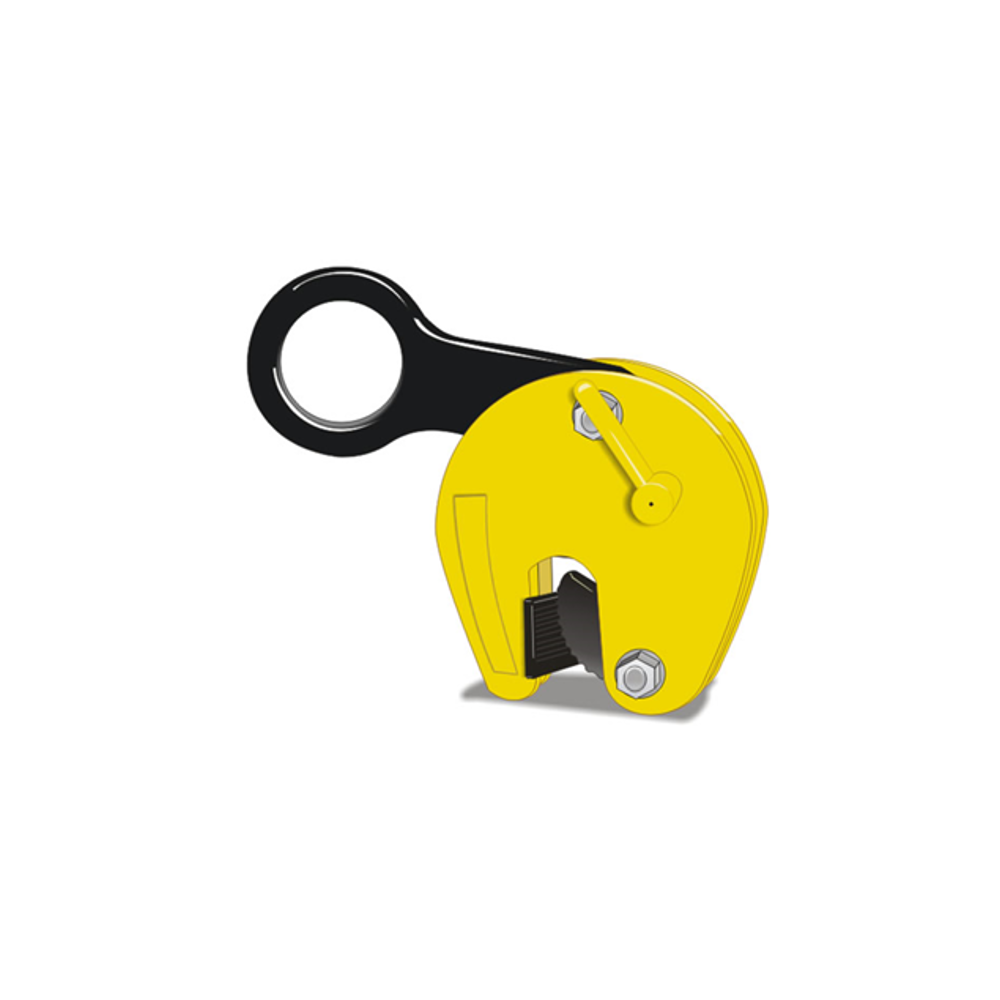

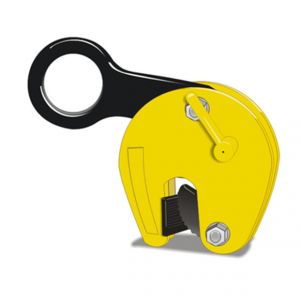

Uchwyt samozaciskowy do przenoszenia dwuteowników typ UPD
Dobór i wsparcie techniczne: CECHO.
UPD · DWUTEOWNIKI I KSZTAŁTOWNIKI · SZCZĘKI HARTOWANE
Uchwyt samozaciskowy UPD do przenoszenia dwuteowników i kształtowników stalowych. Trzy wielkości o DOR 1–3 t na sztukę, chwyt 3–20 lub 5–30 mm i szczęki ze stali hartowanej. Przy jednoczesnym użyciu dwóch uchwytów wymagana jest trawersa.
1–3 tDOR jednej sztuki3 wykonania w tabeli doboru
Potrzebujesz doboru uchwytu do dwuteowników UPD?
Podaj masę i długość profilu, grubość w miejscu chwytu oraz liczbę punktów podwieszenia. Dobierzemy UPD i układ transportu.
Zapytaj CECHO o UPD →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do dwuteowników UPD — najważniejsze informacje
DOR JEDNEJ SZTUKI1–3 tUPD-1 / UPD-2 / UPD-3
ZAKRES CHWYTU A3–20 / 5–30 mmDobór do grubości profilu
PRACA DWOMA UCHWYTAMIZ trawersąWymagany układ podwieszenia
WSPARCIE CECHODobór do profiluKontakt z technikiem →
TRANSPORT DWUTEOWNIKÓW I KSZTAŁTOWNIKÓW

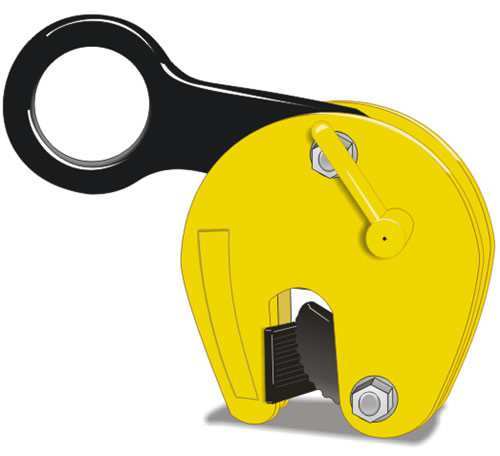

UPD — samozaciskowy chwyt profilu stalowego.

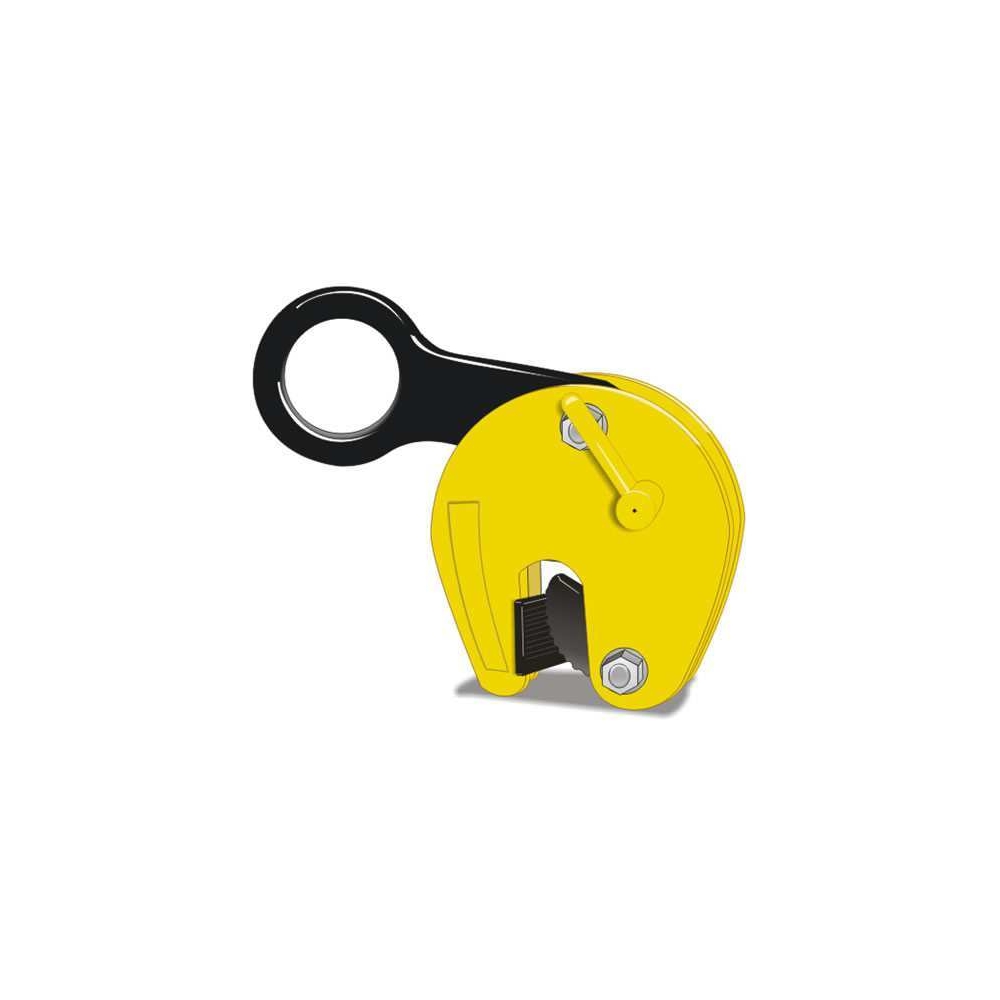

Uchwyt UPD przeznaczony jest do przenoszenia dwuteowników i innych kształtowników stalowych. Wyposażono go w szczęki ze stali hartowanej, które chwytają profil w zakresie grubości przewidzianym dla danej wielkości.
UPD-1 ma DOR 1 t i chwyt 3–20 mm. UPD-2 i UPD-3 obejmują 5–30 mm, przy DOR odpowiednio 2 i 3 t na sztukę. O doborze decyduje zarówno obciążenie, jak i geometria miejsca chwytu.
Przy jednoczesnym zastosowaniu dwóch uchwytów należy użyć trawersy. Układ dobiera się do długości profilu i położenia środka ciężkości; nie należy utożsamiać sumy DOR uchwytów z dopuszczalną masą całego układu.
DANE KATALOGOWE CECHO

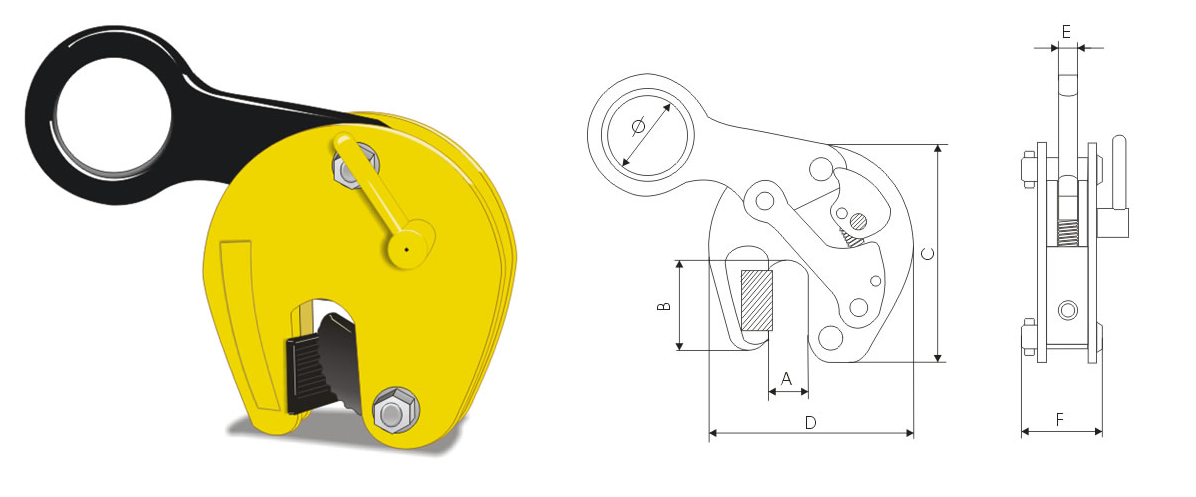

Rysunek wymiarowy i tabela UPD
Wartości katalogowe dla UPD-1, UPD-2 i UPD-3. Oznaczenia wymiarów zgodne z rysunkiem.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

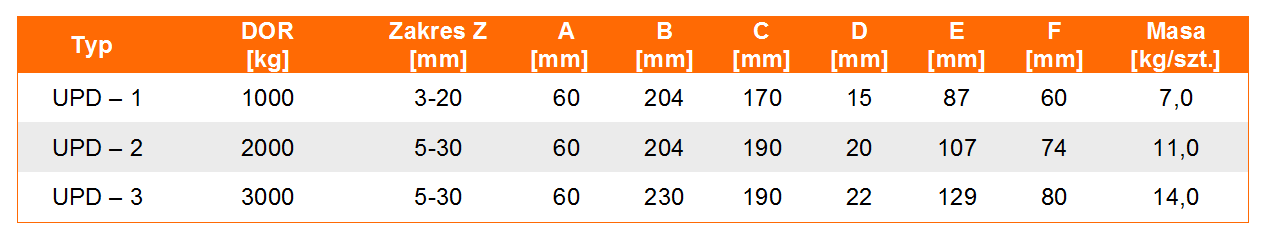

| Typ | DOR [t/szt.] | Chwyt A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | Ø [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| UPD – 1 | 1 | 3-20 | 60 | 204 | 170 | 15 | 87 | 60 | 7,0 |
| UPD – 2 | 2 | 5-30 | 60 | 204 | 190 | 20 | 107 | 74 | 11,0 |
| UPD – 3 | 3 | 5-30 | 60 | 230 | 190 | 22 | 129 | 80 | 14,0 |
DOR w t na pojedynczy uchwyt; chwyt A i pozostałe wymiary w mm; masa w kg/szt. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyt UPD do dwuteownika?
Potrzebne są dane profilu, planowane miejsca chwytu i układ podnoszenia.
Długość i środek ciężkości
Podaj typ i wymiary profilu oraz jego długość. Dołącz szkic punktów podwieszenia i położenia środka ciężkości, szczególnie przy długich lub niesymetrycznych elementach.
Liczba uchwytów i trawersa
Jeżeli używasz dwóch UPD jednocześnie, przewidź trawersę. Dobór obejmuje jej rozstaw, nośność, połączenia z uchwytami i rzeczywisty rozkład sił.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Sprawdź oznaczenie UPD, DOR i zakres chwytu A. Instrukcja konkretnego wykonania określa sposób zakładania, przygotowania docisku i kontroli zamocowania przed podnoszeniem.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje hartowane szczęki, mechanizm zaciskowy, ucho, sworznie i korpus. Zużyte powierzchnie chwytające, zacinanie mechanizmu, pęknięcia lub odkształcenia wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Do jakich elementów służy UPD?
Do przenoszenia dwuteowników i kształtowników stalowych o geometrii oraz grubości odpowiedniej dla szczęk uchwytu.
Czy DOR w tabeli dotyczy pary?
Nie. DOR 1, 2 lub 3 t dotyczy jednej sztuki UPD. Dopuszczalne obciążenie układu ustala się z uwzględnieniem rozkładu sił.
Czy przy dwóch uchwytach potrzebna jest trawersa?
Tak. Przy jednoczesnym użyciu dwóch UPD wymagana jest trawersa dobrana do transportowanego profilu.
Jaki jest zakres chwytu UPD?
UPD-1: 3–20 mm. UPD-2 i UPD-3: 5–30 mm. Na rysunku zakres chwytu oznaczono literą A.
Jakie informacje przesłać do wyceny?
Podaj masę, typ, długość i grubość profilu w miejscu chwytu. Dołącz szkic punktów podwieszenia oraz informację, czy przewidziano trawersę.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt do dwuteowników UPD z CECHO.
Prześlij dane dwuteownika lub kształtownika i planowany układ podnoszenia. Dobierzemy UPD, liczbę uchwytów oraz potrzebną trawersę.
