Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt przestawny do pakietów blach w poziomie typ UPBP

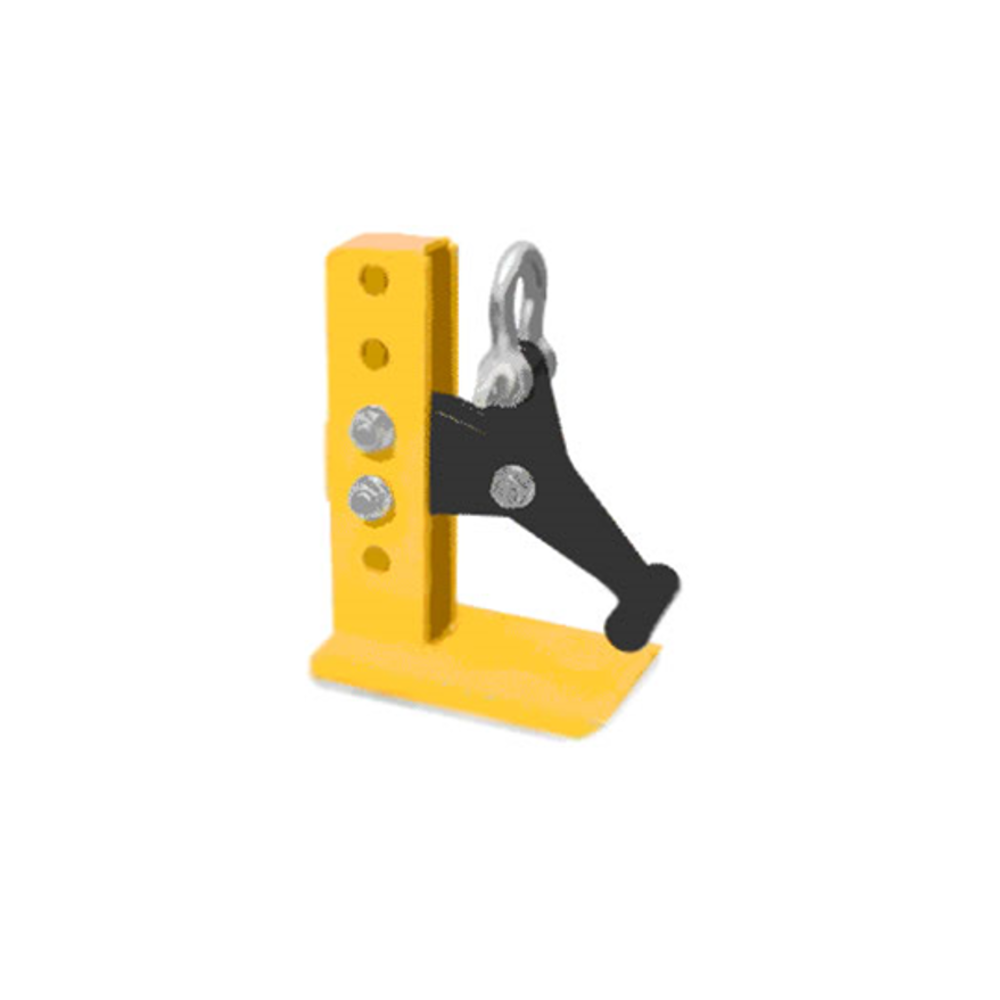

Uchwyt przestawny do pakietów blach w poziomie typ UPBP
Dobór i wsparcie techniczne: CECHO.
UPBP · PRZESTAWNA SZCZĘKA · BLACHY I PAKIETY
Przestawny uchwyt UPBP do poziomego przenoszenia pojedynczych blach i związanych pakietów. DOR 0,5–3,2 t na sztukę. Zakres chwytu zależnie od wielkości 0–150, 0–200 albo 0–250 mm; szczęka dostosowywana do grubości materiału.
0,5–3,2 t/szt.DOR pojedynczego uchwytu5 wykonań w tabeli doboru

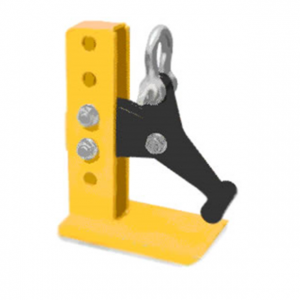

Zdjęcie przedstawia wykonanie UPBP-0,5 z przestawną szczęką.
Potrzebujesz doboru uchwytu do blach w poziomie UPBP?
Podaj masę, grubość i wymiary blachy lub związanego pakietu. Dobierzemy wielkość UPBP, ustawienie szczęki i układ podwieszenia.
Zapytaj CECHO o UPBP →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do blach w poziomie UPBP — najważniejsze informacje
DOR JEDNEJ SZTUKI0,5–3,2 tPięć wielkości UPBP
CHWYT A0–150 / 0–200 / 0–250 mmZakres zależny od typu
SZCZĘKA PRZESTAWNADopasowanie do grubościUstawienie według instrukcji
WSPARCIE CECHODobór do pakietuKontakt z technikiem →
POZIOMY TRANSPORT BLACH I ZWIĄZANYCH PAKIETÓW
UPBP — szczęka dopasowana do grubości.
Uchwyt UPBP służy do przenoszenia pojedynczych blach i związanych pakietów w pozycji poziomej. Przestawna konstrukcja pozwala dostosować położenie szczęki do grubości chwytanego materiału.
Pięć wielkości obejmuje DOR 0,5, 1, 1,6, 2,5 i 3,2 t na sztukę. Zakres A wynosi 0–150 mm dla UPBP-0,5, 0–200 mm dla UPBP-1 i UPBP-1,6 oraz 0–250 mm dla UPBP-2,5 i UPBP-3,2.
Przed podnoszeniem należy ustawić szczękę zgodnie z instrukcją, sprawdzić jej zamocowanie i oparcie ładunku. Dobór całego podwieszenia wymaga uwzględnienia rozkładu obciążenia, liczby punktów i środka ciężkości blachy lub pakietu.
DANE KATALOGOWE CECHO

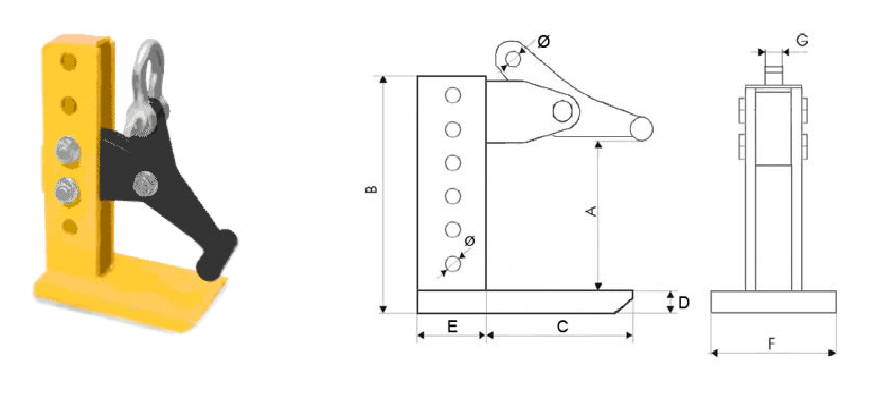

Rysunek wymiarowy i tabela UPBP
Zakres A określa dopuszczoną grubość chwytanego materiału dla wybranej wielkości. Średnice Ø podano w milimetrach, zgodnie z aktualnymi danymi.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

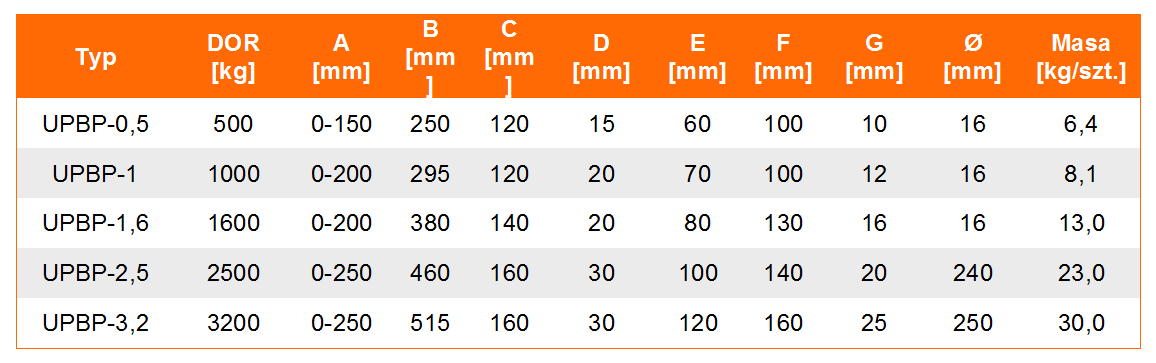

| Typ | DOR 1 szt. [t] | Chwyt A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | Ø [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| UPBP-0,5 | 0,5 | 0-150 | 250 | 120 | 15 | 60 | 100 | 10 | 16 | 6,4 |
| UPBP-1 | 1 | 0-200 | 295 | 120 | 20 | 70 | 100 | 12 | 16 | 8,1 |
| UPBP-1,6 | 1,6 | 0-200 | 380 | 140 | 20 | 80 | 130 | 16 | 16 | 13,0 |
| UPBP-2,5 | 2,5 | 0-250 | 460 | 160 | 30 | 100 | 140 | 20 | 24 | 23,0 |
| UPBP-3,2 | 3,2 | 0-250 | 515 | 160 | 30 | 120 | 160 | 25 | 25 | 30,0 |
DOR w t na sztukę; chwyt i wymiary w mm; masa w kg/szt. Ø dla UPBP-2,5 wynosi 24 mm, a dla UPBP-3,2 — 25 mm. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać przestawny uchwyt UPBP?
Połącz dobór nośności z właściwym zakresem chwytu i geometrią całego podwieszenia.
Masa i wymiary ładunku
Przekaż masę, długość, szerokość i położenie środka ciężkości. DOR pojedynczego uchwytu nie określa samodzielnie nośności całego zestawu.
Ustawienie szczęki
Położenie przestawnej szczęki musi odpowiadać grubości materiału i instrukcji wykonania. Prześlij planowane punkty chwytu i szkic podwieszenia; sprawdzimy zgodność połączeń oraz rozkład sił.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Przed użyciem sprawdź typ UPBP, DOR jednej sztuki, zakres chwytu i sposób ustalania szczęki. Instrukcja konkretnego wykonania określa pozycje robocze, zamocowanie elementów przestawnych oraz dopuszczalny układ podwieszenia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje otwory i elementy ustalające położenie szczęki, połączenia śrubowe lub sworzniowe, dźwignię, korpus, podstawę i ucho podwieszenia. Luzy, pęknięcia, odkształcenia albo uszkodzenia elementów nośnych wymagają oceny technicznej przed dalszym użyciem.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Co oznacza przestawna szczęka w UPBP?
Jej położenie można dostosować do grubości blachy lub związanego pakietu w zakresie A określonym dla wybranej wielkości. Ustawienie i zamocowanie wykonuje się zgodnie z instrukcją uchwytu.
Czy UPBP służy również do pojedynczych blach?
Tak. Przeznaczenie obejmuje pojedyncze blachy oraz związane pakiety, transportowane poziomo.
Które wielkości mają chwyt 0–250 mm?
Zakres 0–250 mm mają UPBP-2,5 oraz UPBP-3,2, o DOR odpowiednio 2,5 i 3,2 t na sztukę.
Czy DOR tabeli dotyczy pary uchwytów?
Nie. Podane wartości odnoszą się do jednej sztuki. Całe podwieszenie trzeba dobrać do masy, geometrii i rozkładu obciążenia.
Jakie informacje przesłać do wyceny?
Podaj masę, grubość i wymiary ładunku, sposób związania pakietu, miejsca chwytu oraz planowany układ zawiesia. Zdjęcie lub szkic ułatwi dobór.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt do blach w poziomie UPBP z CECHO.
Prześlij dane blachy lub związanego pakietu. Dobierzemy UPBP z odpowiednim zakresem chwytu i sprawdzimy układ podwieszenia.
Wyślij zapytanie o UPBP →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
