Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt przegubowy do przenoszenia blach w pionie typ UPX- wykonanie ciężkie

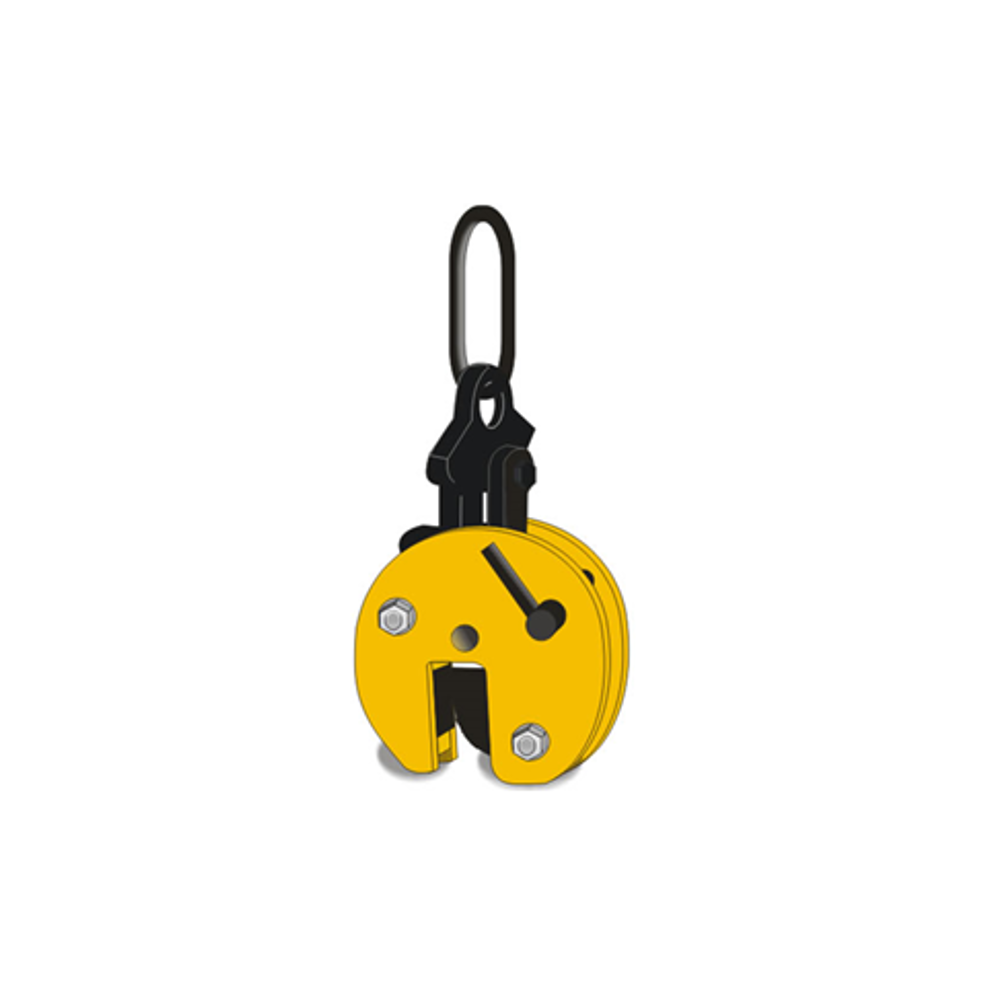

Uchwyt przegubowy do przenoszenia blach w pionie typ UPX- wykonanie ciężkie
Dobór i wsparcie techniczne: CECHO.
UCHWYT PRZEGUBOWY UPX · WYKONANIE CIĘŻKIE · BLACHA W PIONIE
Ciężki uchwyt przegubowy UPX do pionowego podnoszenia pojedynczych blach poniżej 20 HRC. Nominalny DOR 4,5–10 t; chwyt 10–50 lub 50–100 mm. Dopuszczalne obciążenie należy sprawdzić dla położenia przegubu.
4,5–10 tNominalny DOR zależnie od typu8 wykonań w tabeli doboru
Potrzebujesz doboru uchwytu do blach w pionie UPX?
Podaj masę, grubość, twardość i wymiary blachy oraz kierunek obciążenia i liczbę punktów chwytu. Dobierzemy wykonanie UPX i podwieszenie.
Zapytaj CECHO o UPX →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do blach w pionie UPX — najważniejsze informacje
DOR NOMINALNY4,5–10 tZależny od kierunku obciążenia
CHWYT A10–50 / 50–100 mmWykonania D oraz M
PRZEGUBPrzy 90°: 50% DORWedług schematu obciążeń
WSPARCIE CECHODobór podwieszeniaKontakt z technikiem →

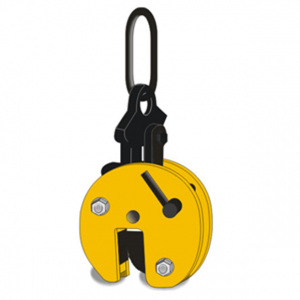

CIĘŻKI UCHWYT PRZEGUBOWY DO BLACH
UPX z zamkiem i ogniwem podwieszenia.
Ciężki uchwyt UPX jest przeznaczony do pionowego transportu pojedynczych blach o twardości poniżej 20 HRC. Ma przegubowe połączenie podwieszenia, zamek i hartowane szczęki. Wygląd ogniwa oraz wymiary F i G odróżniają go od lekkich wykonań.
Nominalne nośności wynoszą 4,5, 6, 8 oraz 10 t. Dla każdego DOR dostępne są wykonania D z chwytem 10–50 mm i M z chwytem 50–100 mm. Przy odchyleniu przegubu 90° pozostaje 50% nominalnego DOR; inne położenia wymagają sprawdzenia schematu i instrukcji.
UPX współpracuje z zawiesiem jednocięgnowym linowym lub łańcuchowym. Przy jednoczesnym użyciu dwóch lub większej liczby uchwytów stosuje się trawersę. Dobór obejmuje podział obciążenia i dopuszczalne kierunki pracy każdego uchwytu.
DANE KATALOGOWE CECHO

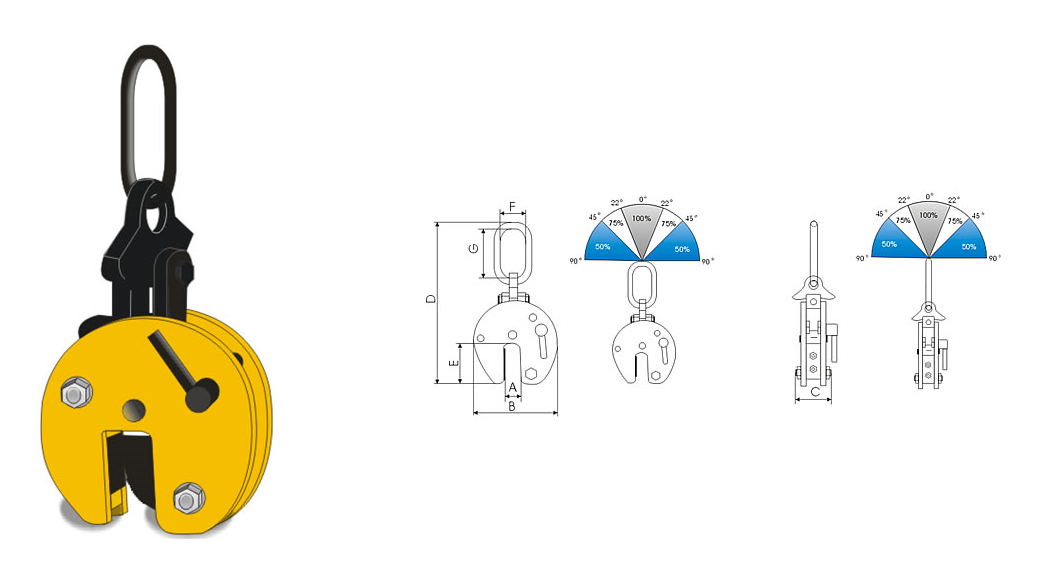

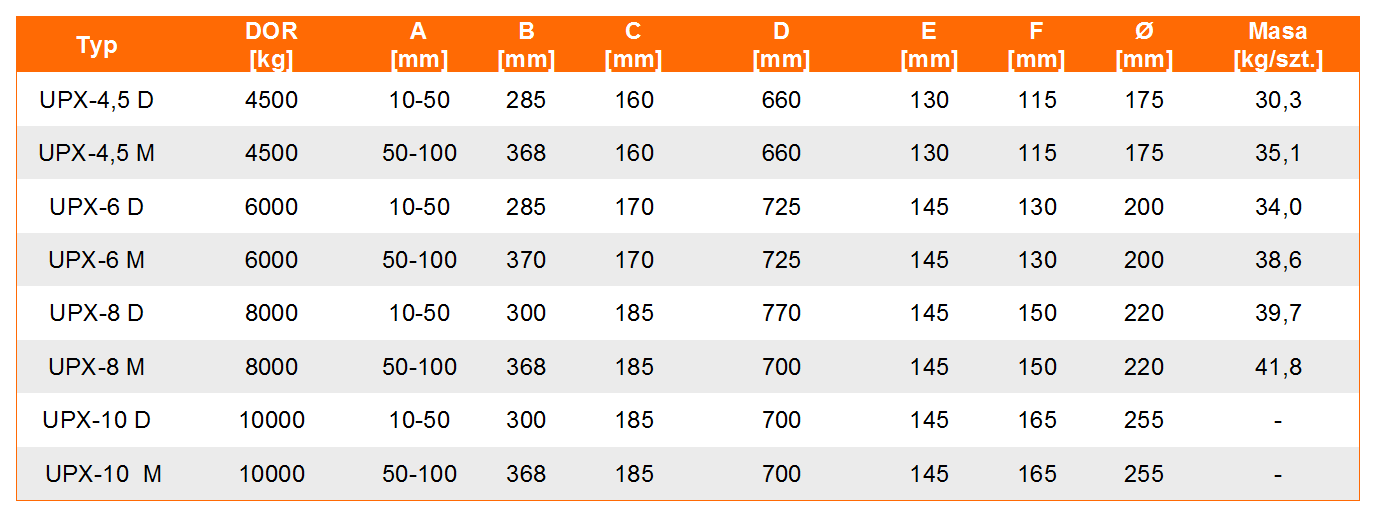

Rysunek wymiarowy i tabela UPX
Wybierz pełne oznaczenie D lub M i sprawdź redukcję DOR dla położenia przegubu. Wymiary F i G dotyczą ogniwa podwieszenia.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | Chwyt A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| UPX-4,5 D | 4,5 | 10–50 | 285 | 160 | 660 | 130 | 115 | 175 | 30,3 |
| UPX-4,5 M | 4,5 | 50–100 | 368 | 160 | 660 | 130 | 115 | 175 | 35,1 |
| UPX-6 D | 6 | 10–50 | 285 | 170 | 725 | 145 | 130 | 200 | 34,0 |
| UPX-6 M | 6 | 50–100 | 370 | 170 | 725 | 145 | 130 | 200 | 38,6 |
| UPX-8 D | 8 | 10–50 | 300 | 185 | 770 | 145 | 150 | 220 | 39,7 |
| UPX-8 M | 8 | 50–100 | 368 | 185 | — | 145 | 150 | 220 | 41,8 |
| UPX-10 D | 10 | 10–50 | 300 | 185 | 700 | 145 | 165 | 255 | — |
| UPX-10 M | 10 | 50–100 | 368 | 185 | 700 | 145 | 165 | 255 | — |
DOR w t; wymiary w mm; masa w kg/szt. „—” oznacza wartość wymagającą potwierdzenia: wysokość D dla UPX-8 M oraz masę UPX-10 D/M. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać ciężki uchwyt przegubowy UPX?
Dopasuj chwyt do grubości blachy i sprawdź dopuszczalne obciążenie w rzeczywistym położeniu przegubu.
Grubość i twardość
Wykonanie D: chwyt 10–50 mm; wykonanie M: 50–100 mm. Stosuj do pojedynczej blachy poniżej 20 HRC. Podaj jej materiał, wymiary i stan powierzchni.
Podwieszenie i przestrzeń
Przy co najmniej dwóch uchwytach stosuje się trawersę. Sprawdź rozstaw punktów oraz wymiary ogniwa F/G. Wysokość UPX-8 M i masy wykonań 10 t należy potwierdzić przy doborze.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Obsługę zamka, kierunki pracy przegubu i dopuszczalne obciążenia sprawdź w instrukcji danego wykonania. Oznaczenie D lub M w nazwie typu dotyczy zakresu chwytu; wymiar D w tabeli oznacza wysokość.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj szczęki, zamek, korpus, sworznie, połączenie przegubowe i ogniwo podwieszenia. Niesprawny mechanizm, pęknięcia, odkształcenia lub nadmierne zużycie wymagają wyłączenia uchwytu z pracy i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Jaki DOR obowiązuje po odchyleniu przegubu o 90°?
Pozostaje 50% wartości nominalnej. Dla UPX-4,5 jest to 2,25 t, dla UPX-6 — 3 t, dla UPX-8 — 4 t, a dla UPX-10 — 5 t.
Czym różnią się wykonania D i M?
Wykonanie D obejmuje chwyt 10–50 mm, a M — 50–100 mm. Oba występują w nominalnych nośnościach 4,5/6/8/10 t.
Czy dwa uchwyty UPX wymagają trawersy?
Tak. Przy jednoczesnej pracy co najmniej dwóch uchwytów stosuje się trawersę i sprawdza obciążenie każdego punktu chwytu.
Co oznaczają kreski w tabeli?
Wysokość D uchwytu UPX-8 M i masy dwóch wykonań UPX-10 wymagają potwierdzenia. Kreska nie oznacza wartości zerowej.
Jakie informacje przesłać do wyceny?
Podaj masę, grubość, twardość i wymiary blachy, stan powierzchni, liczbę uchwytów oraz szkic podwieszenia z kierunkami obciążeń.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt do blach w pionie UPX z CECHO.
Prześlij parametry blachy i układu podnoszenia. Pomożemy dobrać ciężkie wykonanie UPX, zawiesie i trawersę.
Wyślij zapytanie o UPX →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
