Obciążenie
Wybierz UK o DOR 1, 2, 3 albo 5 t odpowiednim do obciążenia punktu podwieszenia. Uwzględnij także masę urządzenia i osprzętu obciążającego klamrę.


Dobór i wsparcie techniczne: CECHO.
UK · UCHWYT KLAMROWY · PODWIESZENIE WCIĄGNIKA
Uchwyt klamrowy UK do szybkiego mocowania wciągników i zbloczy na konstrukcji stalowej. Cztery wykonania o DOR 1, 2, 3 lub 5 t, z regulacją rozstawu klamry. Przeznaczony do prac montażowych.

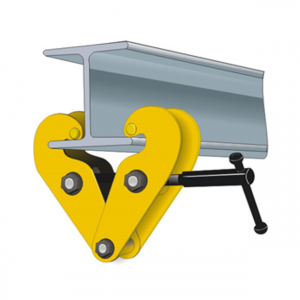

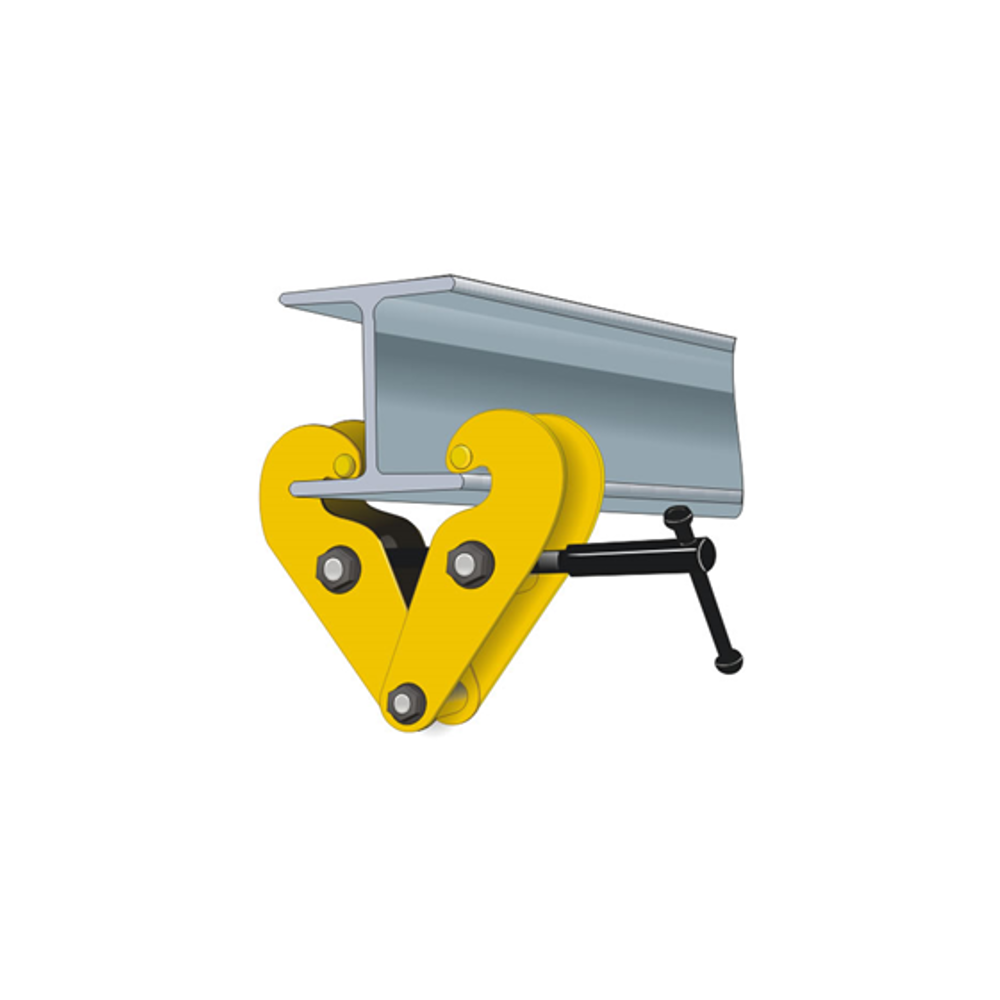

Ilustracja sposobu osadzenia UK na konstrukcji stalowej.
Podaj nośność wciągnika, przekrój i szerokość półki belki oraz planowane obciążenie. Dobierzemy właściwy UK.
Zapytaj CECHO o UK →Dobór techniczny: +48 692 943 742PODWIESZENIE NA KONSTRUKCJI STALOWEJ
Uchwyt klamrowy UK służy do szybkiego mocowania wciągników i zbloczy na konstrukcji stalowej. Śrubowa regulacja pozwala dopasować rozstaw klamry do półki belki w granicach zakresu danego wykonania.
Seria obejmuje UK-1, UK-2, UK-3 i UK-5 o DOR odpowiednio 1, 2, 3 i 5 t. UK-1 i UK-2 mają zakres B 85–240 mm, UK-3 — 80–320 mm, a UK-5 — 90–320 mm.
Przy doborze sprawdź nie tylko szerokość półki, lecz także jej grubość i geometrię, stan konstrukcji oraz obciążenie przenoszone przez klamrę. Nośność belki i miejsca zamocowania wymaga osobnego sprawdzenia.

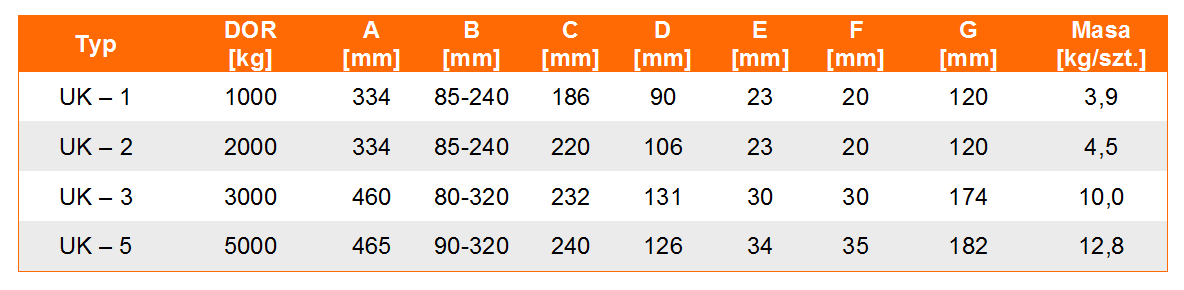

DANE KATALOGOWE CECHO
Dane czterech wielkości uchwytu klamrowego do prac montażowych.

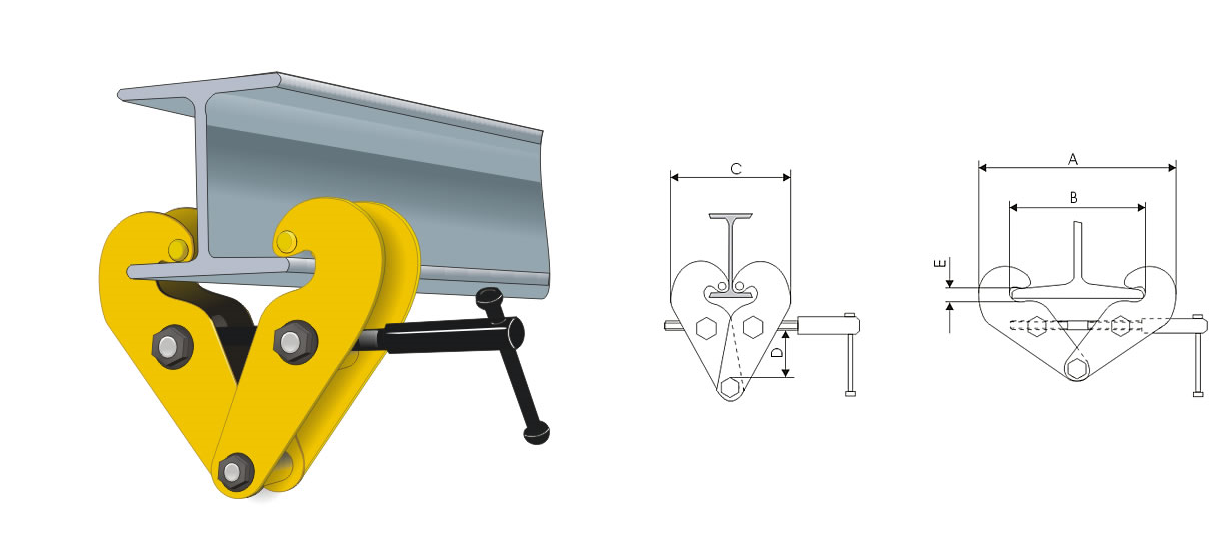

Powiększ rysunek ↗| Typ | DOR [t] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| UK - 1 | 1 | 334 | 85-240 | 186 | 90 | 23 | 20 | 120 | 3,9 |
| UK - 2 | 2 | 340 | 85-240 | 220 | 106 | 23 | 20 | 120 | 4,9 |
| UK - 3 | 3 | 460 | 80-320 | 232 | 131 | 30 | 30 | 174 | 10,0 |
| UK - 5 | 5 | 465 | 90-320 | 240 | 126 | 34 | 35 | 182 | 12,8 |
DOR w t; A–G w mm; B oznacza regulowany zakres rozstawu. Masa własna w kg/szt. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Potrzebne są dane belki, urządzenia i przenoszonego obciążenia.
Wybierz UK o DOR 1, 2, 3 albo 5 t odpowiednim do obciążenia punktu podwieszenia. Uwzględnij także masę urządzenia i osprzętu obciążającego klamrę.
Podaj szerokość i grubość półki oraz oznaczenie przekroju belki. Sprawdź zakres B właściwego UK i pozostałe wymiary z rysunku.
Uzgodnij połączenie klamry z wciągnikiem lub zbloczem. Montaż i kierunek obciążenia muszą odpowiadać instrukcji konkretnego uchwytu oraz ocenie konstrukcji wsporczej.
DOKUMENTACJA I MONTAŻ
Instrukcja UK określa sposób osadzenia klamry, regulację śruby, sprawdzenie zamocowania oraz dopuszczony kierunek obciążenia. Przed montażem porównaj typ i DOR z oznaczeniem uchwytu.
KONTROLA I CZĘŚCI
Sprawdzaj szczęki klamry, śrubę i gwint regulacyjny, przeguby oraz miejsce podwieszenia. Uszkodzenia gwintu, pęknięcia, odkształcenia lub utrata prawidłowego zacisku wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Do szybkiego mocowania wciągników i zbloczy na konstrukcji stalowej, przede wszystkim podczas prac montażowych.
UK-1: 1 t; UK-2: 2 t; UK-3: 3 t; UK-5: 5 t. Są to wartości DOR uchwytów, nie potwierdzenie nośności belki.
B wynosi 85–240 mm dla UK-1 i UK-2, 80–320 mm dla UK-3 oraz 90–320 mm dla UK-5. Sprawdź także grubość i geometrię półki.
Nie. Trzeba również sprawdzić nośność konstrukcji, geometrię półki, obciążenie punktu podwieszenia i zgodność połączenia z urządzeniem.
Podaj wymagane DOR, model i masę wciągnika lub zblocza, przekrój belki oraz wymiary jej półki. Dołącz zdjęcie miejsca montażu i szkic kierunku obciążenia.
DOBÓR I KONTAKT Z CECHO
Prześlij dane belki i urządzenia podnoszącego. Dobierzemy UK o odpowiedniej nośności i zakresie rozstawu.
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
