Uchwyt do szyn typ USS
Dobór i wsparcie techniczne: CECHO.
USS · UCHWYT DO SZYN · MECHANIZM PÓŁAUTOMATYCZNY

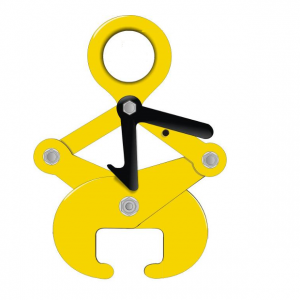

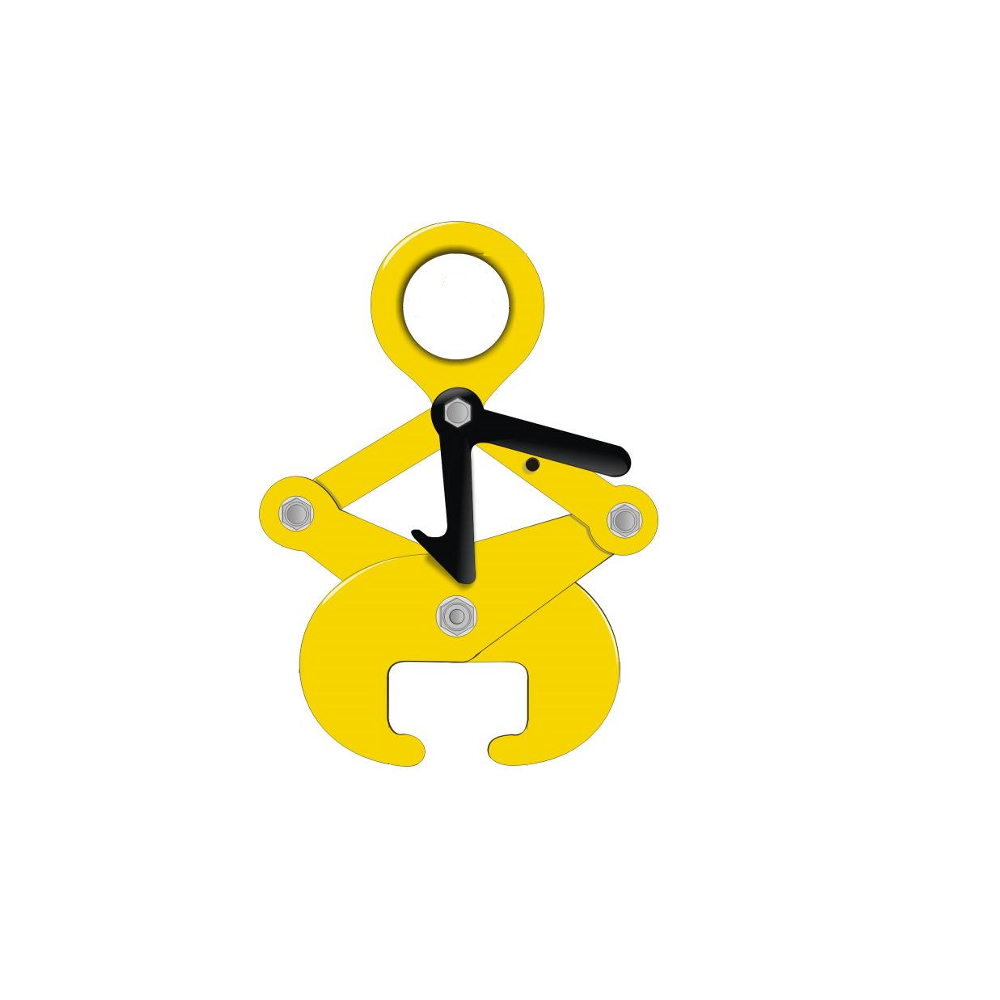

Półautomatyczny uchwyt USS do podnoszenia i transportu szyn. Trzy wykonania o różnych wymiarach i masach. Na zdjęciu USS-2 o DOR 2 t; geometrię chwytu i nośność dobiera się do konkretnej szyny oraz układu transportu.
3 wykonaniaUSS-0,5 / USS-1,0 / USS-2,03 wykonania w tabeli doboru

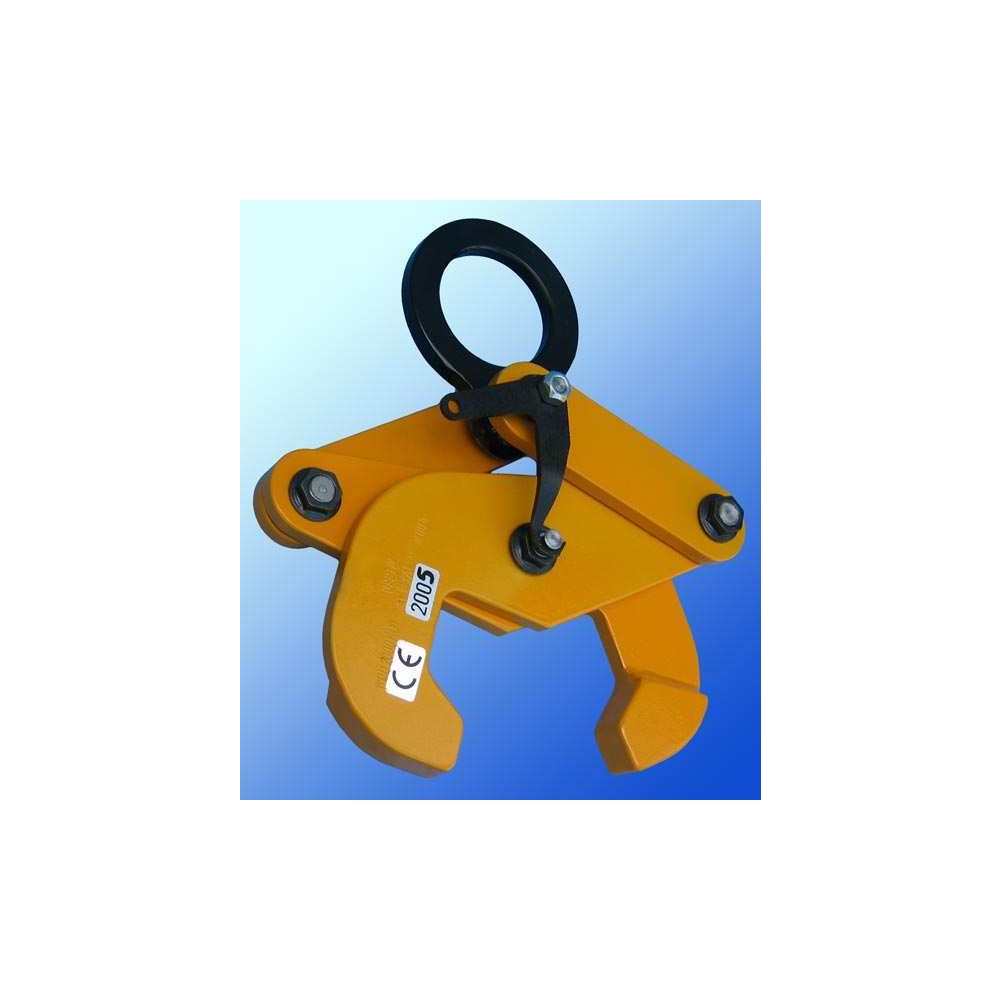

Zdjęcie przedstawia wykonanie USS-2 o DOR 2 t.
Potrzebujesz doboru uchwytu do szyn USS?
Podaj profil, długość i masę szyny oraz planowane punkty chwytu. Dobierzemy odpowiednie wykonanie USS.
Zapytaj CECHO o USS →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do szyn USS — najważniejsze informacje
WYKONANIATrzy wielkościUSS-0,5 / 1,0 / 2,0
ZASTOSOWANIETransport szynDobór do profilu
MECHANIZMPółautomatycznyObsługa według instrukcji
WSPARCIE CECHODobór USSKontakt z technikiem →
PODNOSZENIE I TRANSPORT SZYN
USS — półautomatyczny uchwyt do szyn.
Uchwyt USS przeznaczony jest do podnoszenia i transportu szyn. Półautomatyczny mechanizm współpracuje z ramionami obejmującymi profil szyny; sposób ich osadzenia i obsługi określa instrukcja właściwego wykonania.
W tabeli zestawiono USS-0,5, USS-1,0 i USS-2,0. Mają wspólny wymiar A 90 mm, lecz różne B, C i H oraz masy: 4,2; 8,5 i 11,4 kg. Dla pokazanego wykonania USS-2 potwierdzono DOR 2 t.
Przy doborze określ profil, masę i długość szyny oraz planowane miejsca chwytu. Nośność wybranego uchwytu i układ podwieszenia muszą odpowiadać rzeczywistemu rozkładowi obciążenia.
DANE KATALOGOWE CECHO

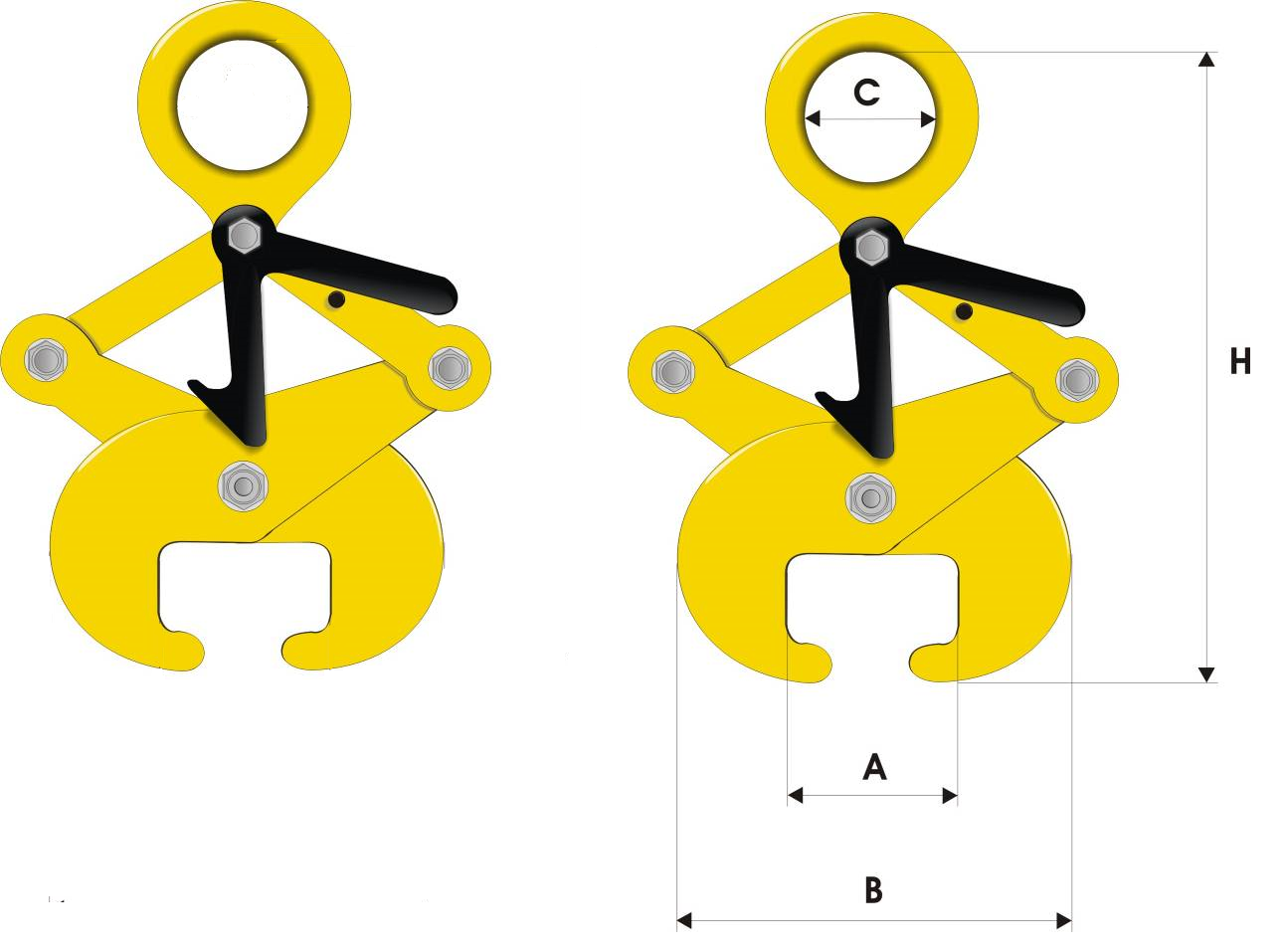

Rysunek wymiarowy i tabela USS
Wymiary charakterystyczne ramion i podwieszenia uchwytu do szyn.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

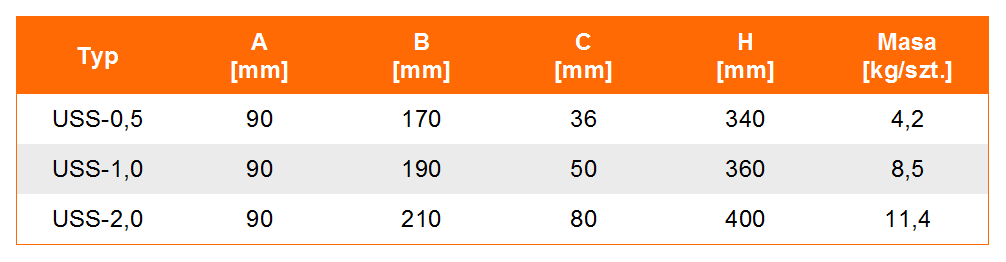

| Typ | A [mm] | B [mm] | C [mm] | H [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|
| USS-0,5 | 90 | 170 | 36 | 340 | 4,2 |
| USS-1,0 | 90 | 190 | 50 | 360 | 8,5 |
| USS-2,0 | 90 | 210 | 80 | 400 | 11,4 |
Wymiary w mm, masa własna w kg/szt. Zestawienie źródłowe nie zawiera osobnej kolumny DOR; nośność konkretnego wykonania sprawdź w oznaczeniu i dokumentacji. USS-2: DOR 2 t. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyt USS?
Do zapytania dołącz dane szyny oraz planowany układ transportu.
Nośność i masa
Określ masę transportowanego elementu i obciążenie każdej sztuki. USS-2 ma DOR 2 t. Nośność wybranego wykonania sprawdź na oznaczeniu; masę uchwytu uwzględnij w obciążeniu urządzenia.
Punkty chwytu
Podaj długość szyny, położenie środka ciężkości i rozmieszczenie punktów chwytu. Uzgodnij liczbę uchwytów oraz sposób połączenia z urządzeniem podnoszącym.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Instrukcja danego USS określa obsługę mechanizmu półautomatycznego, osadzenie na szynie, podwieszenie i dopuszczony kierunek obciążenia. Przed pracą sprawdź typ i DOR na oznaczeniu.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje ramiona, powierzchnie chwytne, przeguby, sworznie, mechanizm i ucho podwieszenia. Pęknięcia, odkształcenia, nadmierne luzy lub zacinanie mechanizmu wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Do czego przeznaczony jest USS?
Do podnoszenia i transportu szyn. Jest uchwytem półautomatycznym dobieranym do profilu i sposobu podwieszenia.
Jakie wykonania USS są w tabeli?
USS-0,5, USS-1,0 i USS-2,0. Wymiary B/C/H wynoszą odpowiednio 170/36/340, 190/50/360 oraz 210/80/400 mm; A = 90 mm.
Jaką nośność ma pokazany USS-2?
DOR wykonania USS-2 wynosi 2 t. Jego masa własna to 11,4 kg. Nośność każdego dobieranego uchwytu sprawdź na jego oznaczeniu i w dokumentacji.
Czy A = 90 mm jest zakresem chwytu 0–90 mm?
Nie. A jest wymiarem oznaczonym na rysunku. Dopasowanie do szyny wymaga sprawdzenia kształtu jej profilu i osadzenia szczęk.
Jakie informacje przesłać do wyceny?
Podaj profil, masę i długość szyny, potrzebną nośność oraz rozmieszczenie punktów chwytu. Dołącz rysunek przekroju lub zdjęcia miejsca chwytu.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt do szyn USS z CECHO.
Prześlij dane szyny i planowany układ transportu. Dobierzemy właściwy USS i sposób podwieszenia.
Wyślij zapytanie o USS →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
