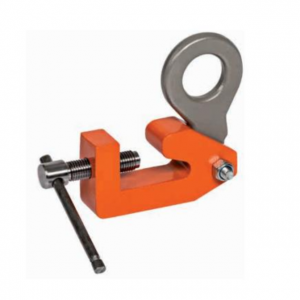

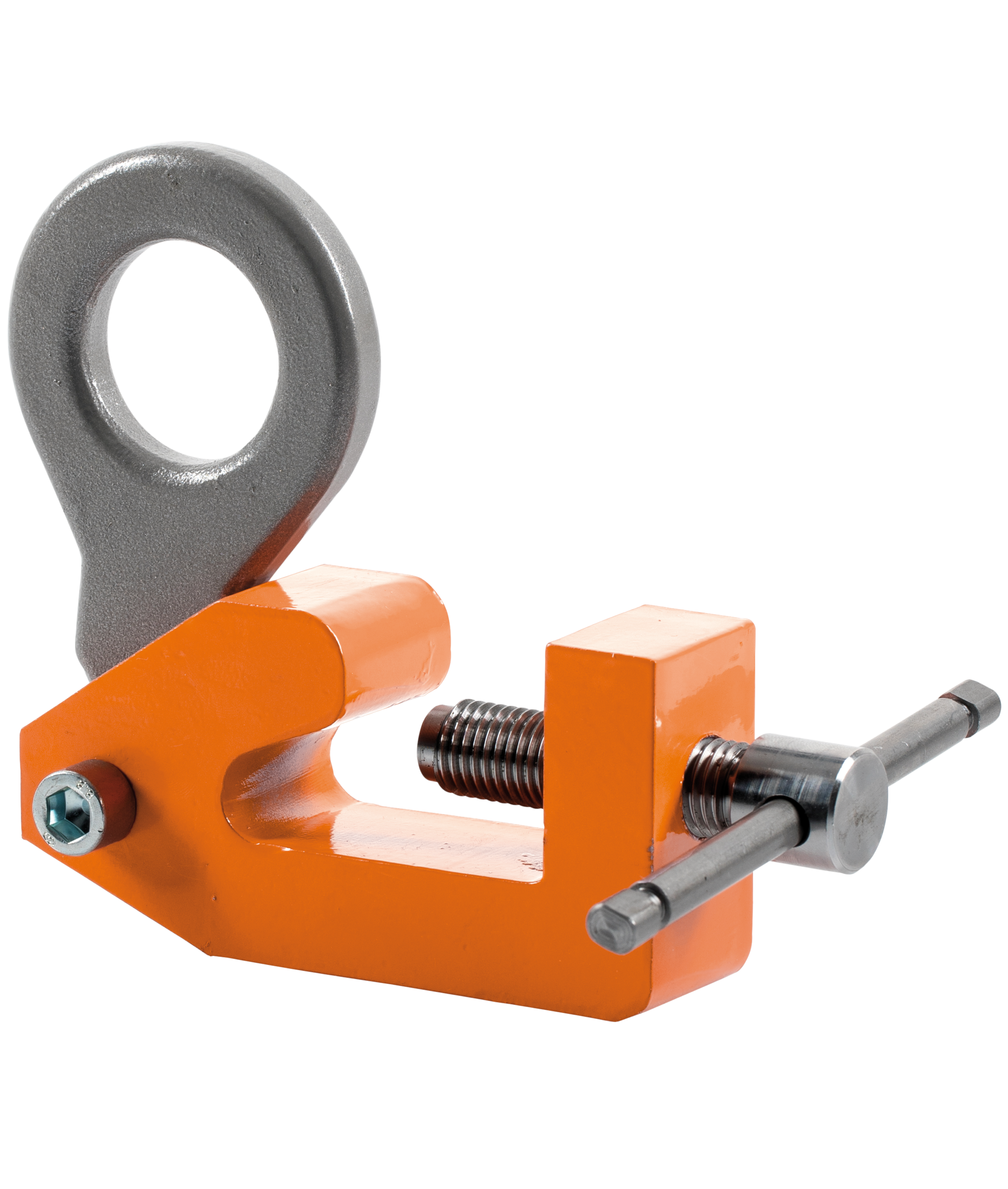

Uchwyt śrubowy do profili łebkowych HP pewag BSW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG peCLAMP · PROFILE ŁEBKOWE HP
Uchwyt śrubowy do tworzenia tymczasowego punktu podwieszenia na stalowych profilach łebkowych HP 100–240. Przeznaczony między innymi do konstrukcji i maszynowni statków. Dwa wykonania: BSW 1,5 t i BSW 3 t.
1,5–3 tDOR · profil HP 100–2402 wykonania w tabeli producenta
Potrzebujesz doboru uchwytu śrubowego do profili HP BSW?
Podaj rozmiar profilu HP, planowane obciążenie i kierunek działania siły. Sprawdzimy dobór uchwytu oraz sposób jego osadzenia.
Zapytaj CECHO o BSW →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt śrubowy do profili HP pewag BSW — najważniejsze informacje
MOCOWANIEProfile łebkowe HPRozmiary HP 100–240
DOR1,5 lub 3 tDwa wykonania
MONTAŻWrzeciono śruboweTymczasowe podwieszenie
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
PUNKT PODWIESZENIA NA PROFILU ŁEBKOWYM
Mocowanie dopasowane do geometrii profilu HP.

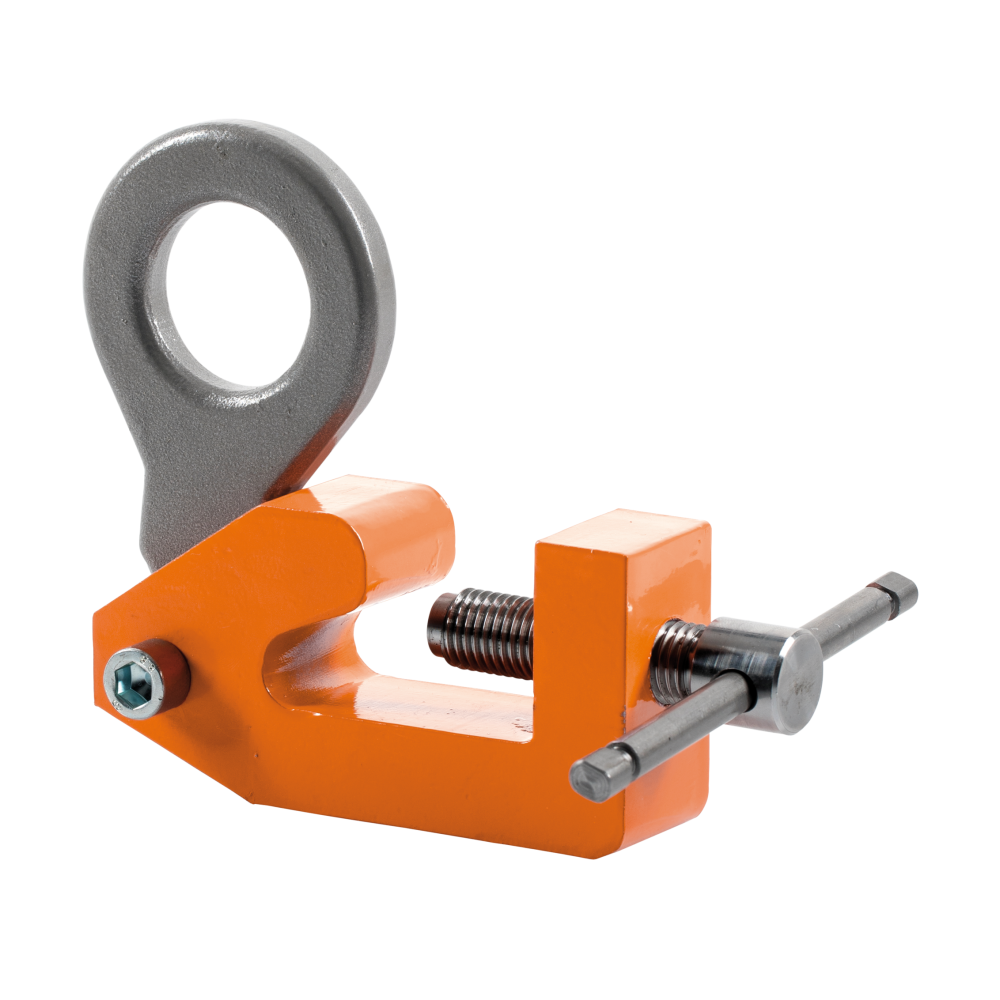

pewag BSW jest uchwytem do profili łebkowych, nazywanych również Holland profile lub HP. Producent przewiduje rozmiary HP 100–240. Uchwyt tworzy tymczasowy punkt podwieszenia w konstrukcjach, w których zastosowano taki profil, między innymi w budowie i wyposażaniu statków.
Wrzeciono śrubowe dociska płaską stronę profilu, a jego pogrubiona część zostaje osadzona w wybraniu korpusu. Takie położenie jest istotne dla prawidłowego mocowania — sam dostęp do stalowej krawędzi nie oznacza zgodności z BSW.
BSW stosuje się jako pojedynczy punkt o DOR 1,5 lub 3 t. Równolegle należy potwierdzić nośność profilu i konstrukcji, do której jest przymocowany, oraz zaplanowany kierunek siły.
Instrukcja wymaga pełnego osadzenia na profilu HP i ręcznego dokręcenia wrzeciona. Po zamocowaniu sprzętu podnoś powoli, kontrolując położenie uchwytu. Przed zdjęciem BSW całkowicie go odciąż i podtrzymaj korpus podczas odkręcania.
DANE TECHNICZNE PEWAG

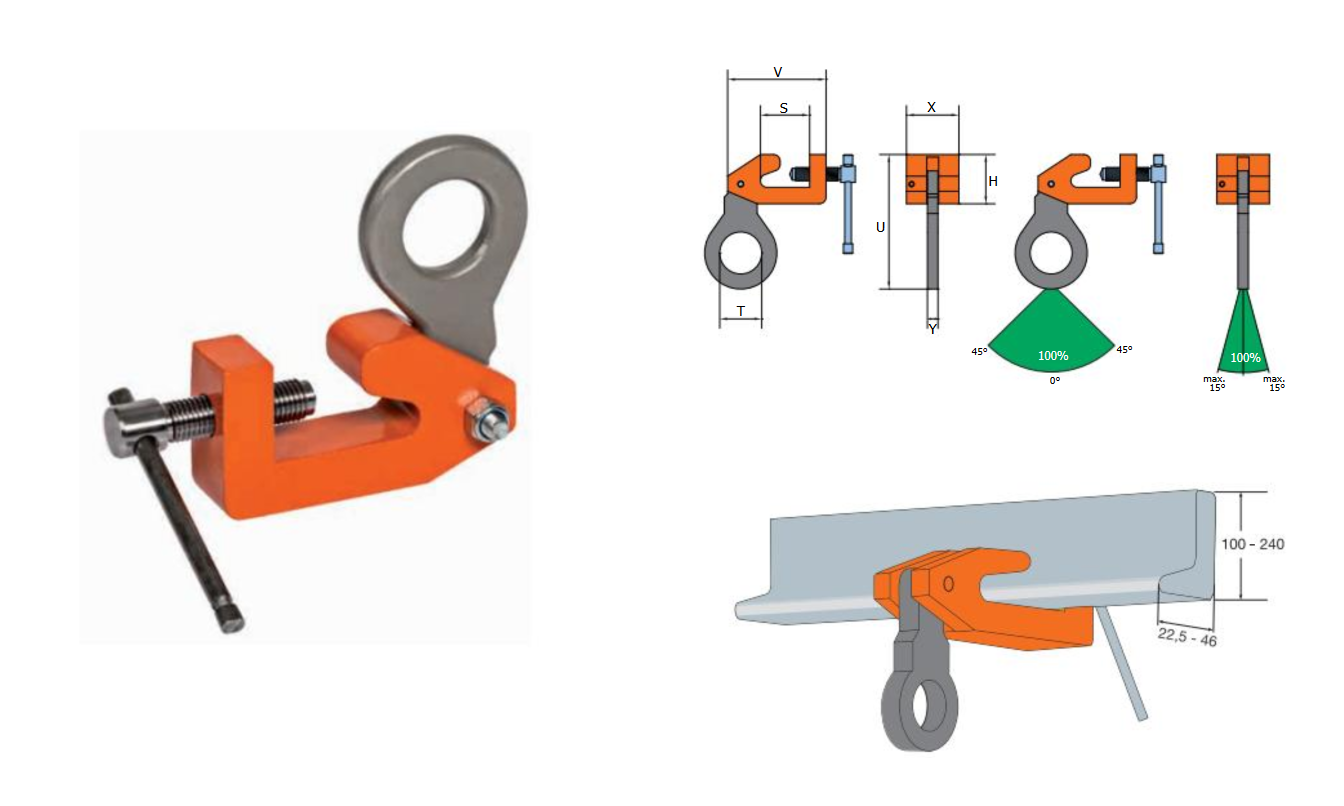

Rysunek wymiarowy i tabela BSW
Oba wykonania pasują do profili HP 100–240. To oznaczenie rodziny i rozmiaru profilu, nie uniwersalny zakres chwytu dowolnej belki.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

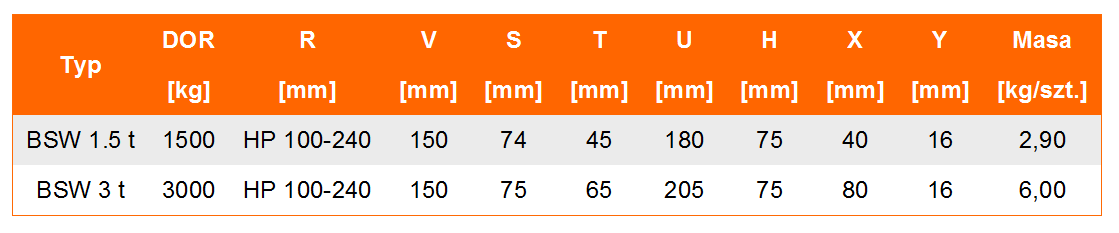

| Typ | DOR [t] | Profil | H [mm] | S [mm] | T [mm] | U [mm] | V [mm] | X [mm] | Y [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| BSW 1.5 t | 1,5 | HP 100-240 | 75 | 74 | 45 | 180 | 150 | 40 | 16 | 2,9 |
| BSW 3 t | 3 | HP 100-240 | 75 | 75 | 65 | 205 | 150 | 80 | 16 | 6 |
DOR w t; wymiary w mm; masa w kg/szt. Dane aktualnej tabeli pewag, zgodne z katalogiem s. 48. Nośność konstrukcji podpierającej wymaga osobnego sprawdzenia. Źródło: karta producenta pewag BSW ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać BSW do miejsca podwieszenia?
Sprawdź profil, konstrukcję i kierunek siły.
Obciążenie oraz kąty

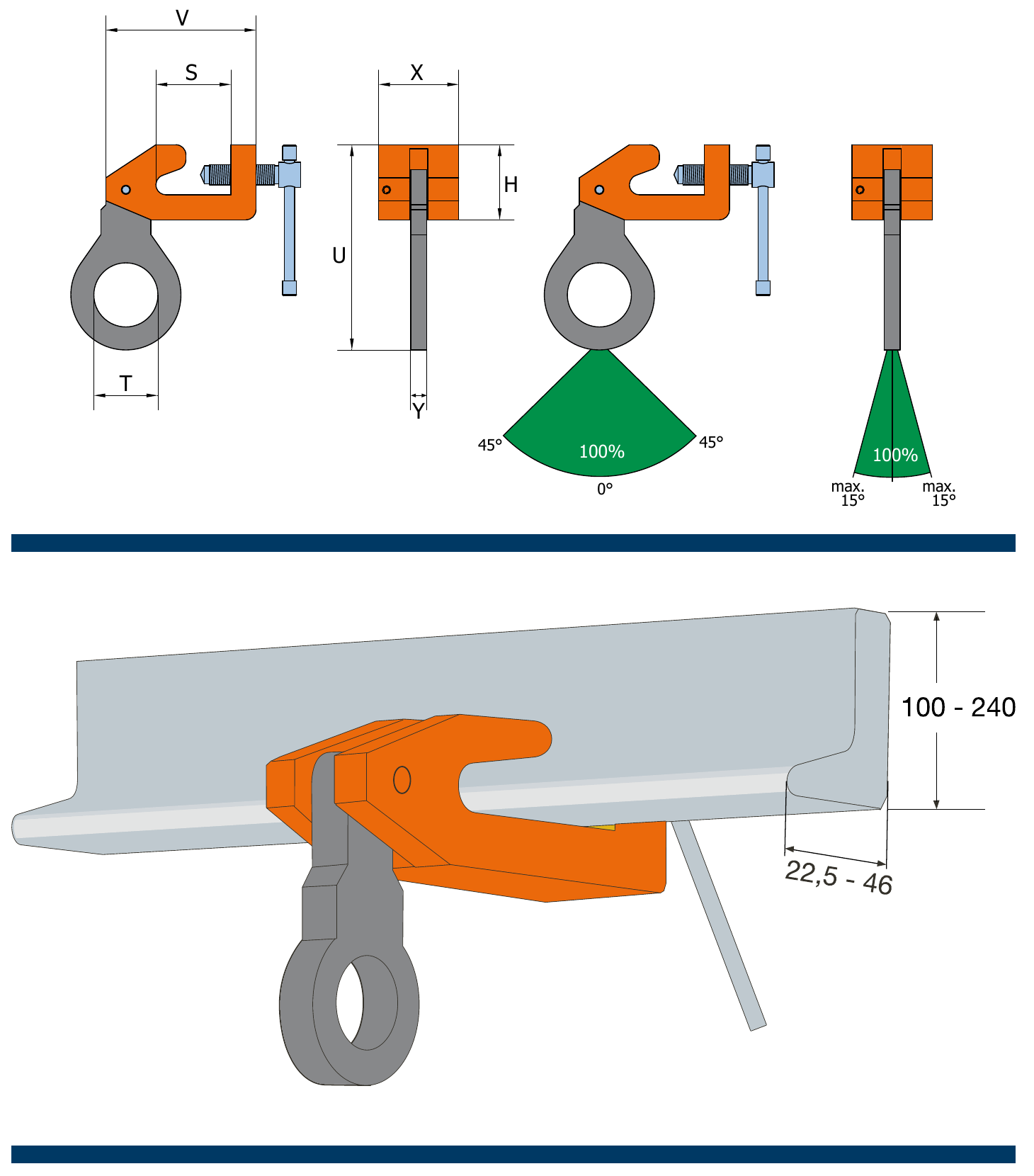

Dobierz DOR 1,5 lub 3 t do siły w punkcie podwieszenia. Diagram dopuszcza odchylenie w płaszczyźnie ucha do 45° w obie strony od pionu oraz boczne do 15°. Osobno sprawdź profil, jego zamocowanie i konstrukcję nośną.
Dokręcenie i kontrola
Oczyść miejsce styku, sprawdź korpus, ucho i wrzeciono. Osadź uchwyt do końca, dokręć ręcznie i stopniowo napnij podwieszenie. Przed demontażem całkowicie odciąż uchwyt; utrzymuj go przy odkręcaniu śruby.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
BSW opisuje wspólna instrukcja SVW/SVSW/SVSUW/BSW. Zawiera osobne zasady osadzenia na profilu łebkowym oraz dopuszczalne kierunki obciążenia. Producent wskazuje EN 13155. Stosuj część instrukcji dotyczącą BSW.
Instrukcja i dokumentacja producenta ↗Karta BSW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj korpus, ucho, sworzeń i zabezpieczenie oraz stan gwintu wrzeciona. Instrukcja przewiduje konserwację co miesiąc oraz kontrolę i próbę co najmniej raz w roku przez właściwy serwis. Nie prostuj ani nie podgrzewaj odkształconych części; stosuj części oryginalne pewag.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Do jakich profili służy BSW?
Do stalowych profili łebkowych HP 100–240. Muszą zapewniać właściwe osadzenie pogrubienia w korpusie i docisk płaskiej strony śrubą.
Czy BSW można zamocować na dowolnej belce?
Nie. Instrukcja przewiduje profil łebkowy HP. Do innej geometrii należy dobrać odpowiedni model uchwytu.
Czy DOR uchwytu potwierdza nośność konstrukcji?
Nie. Nośność profilu, jego połączeń i konstrukcji trzeba sprawdzić osobno dla planowanego obciążenia.
Czy BSW służy do stałego podwieszenia?
BSW jest przeznaczony do tworzenia tymczasowego punktu podwieszenia. Instrukcja wyklucza wykorzystanie uchwytu jako trwałego połączenia.
Jakie informacje przesłać do wyceny?
Podaj oznaczenie i wymiary profilu HP, obciążenie, kierunek działania siły oraz rodzaj podwieszanego sprzętu. Dołącz zdjęcie przekroju i miejsca montażu.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz uchwyt śrubowy do profili HP BSW z CECHO.
Prześlij dane profilu HP i plan podwieszenia. Pomożemy dobrać właściwe wykonanie BSW.
Wyślij zapytanie o BSW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
