Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt do przenoszenia pakietów blach w poziomie typ UBPP

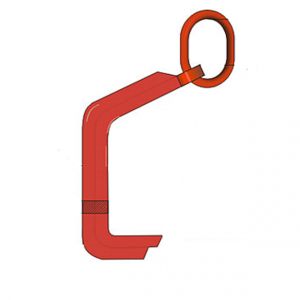

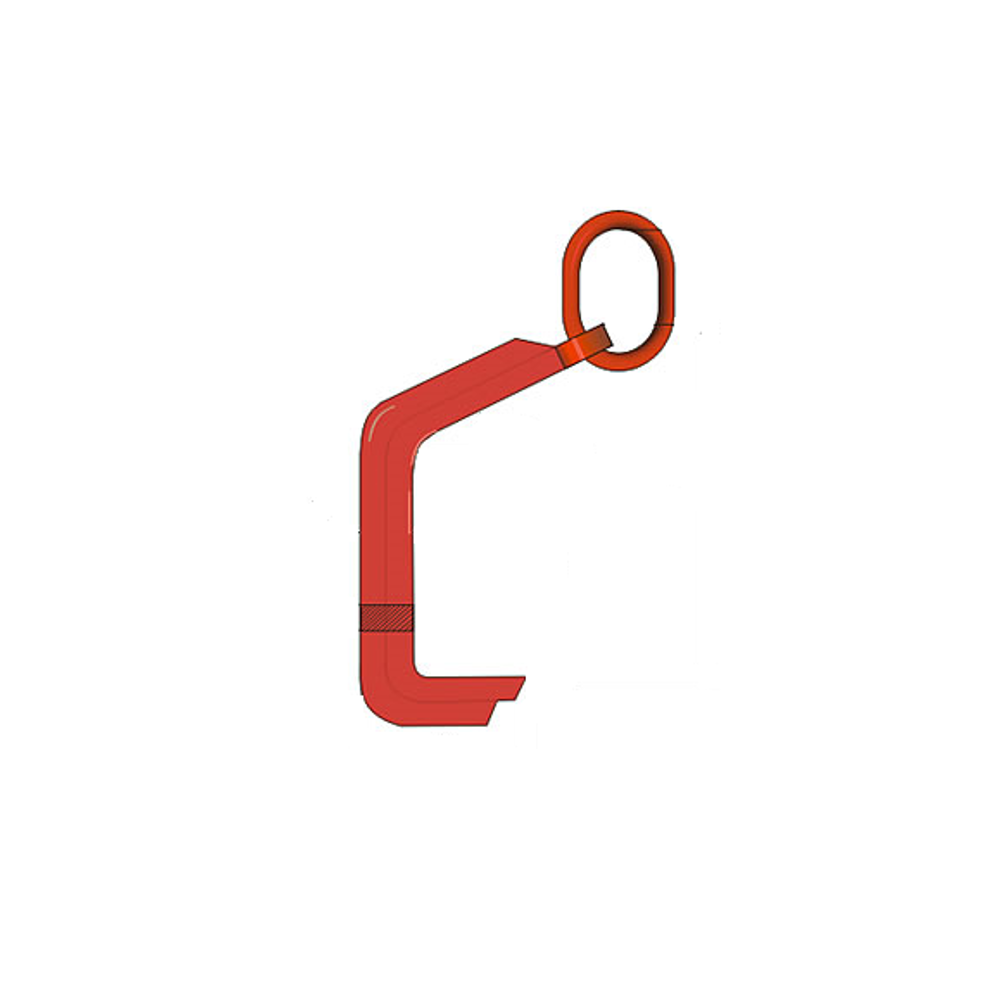

Uchwyt do przenoszenia pakietów blach w poziomie typ UBPP
Dobór i wsparcie techniczne: CECHO.
UBPP · ZWIĄZANE PAKIETY BLACH · TRANSPORT POZIOMY
Uchwyt UBPP do poziomego transportu pojedynczych blach i związanych pakietów. DOR 1–10 t na sztukę, prześwit A 100–250 mm. Zalecany układ trzy- lub czterocięgnowy, z kątem między cięgnami do 60°.
1–10 t/szt.DOR pojedynczego uchwytu5 wielkości w tabeli doboru

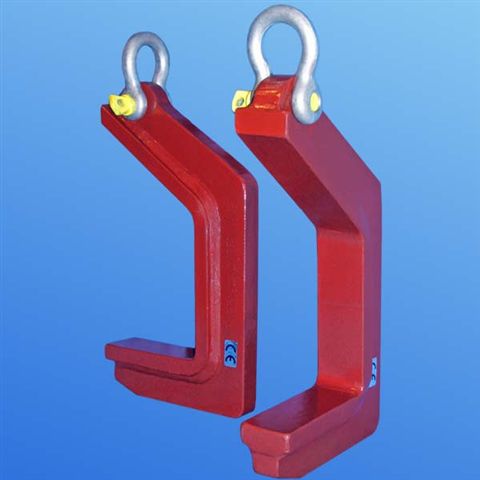

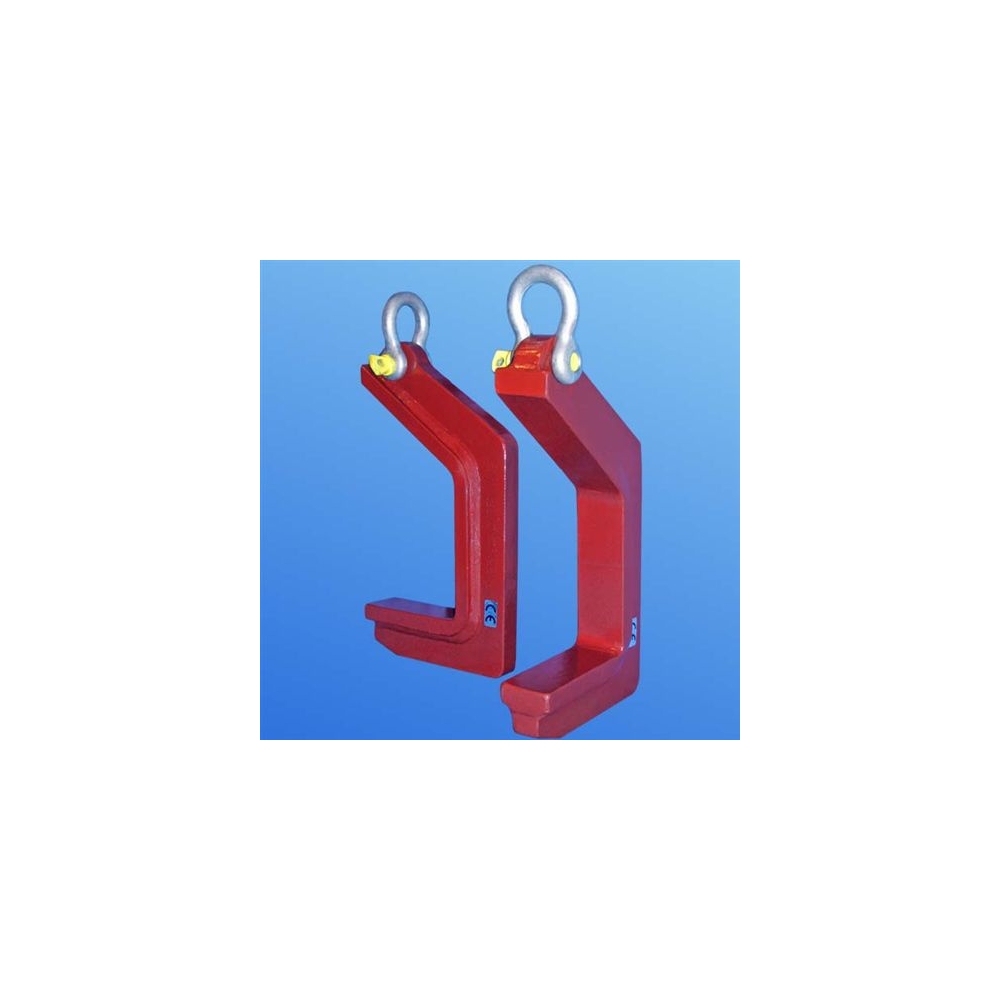

Zdjęcie przedstawia przykładowe wykonanie UBPP-2.
Potrzebujesz doboru uchwytu do blach w poziomie UBPP?
Podaj masę, grubość i wymiary pakietu oraz sposób jego związania. Dobierzemy UBPP i liczbę punktów podwieszenia do rozkładu obciążenia.
Zapytaj CECHO o UBPP →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do blach w poziomie UBPP — najważniejsze informacje
DOR JEDNEJ SZTUKI1–10 tPięć wielkości uchwytu
PRZEŚWIT A100–250 mmDobór do grubości ładunku
UKŁAD PODWIESZENIA3 lub 4 cięgnaKąt między cięgnami do 60°
WSPARCIE CECHODobór do pakietuKontakt z technikiem →
POZIOMY TRANSPORT BLACH I ZWIĄZANYCH PAKIETÓW
UBPP — podparcie pakietu od spodu.
Uchwyt UBPP służy do poziomego transportu pojedynczych blach oraz związanych pakietów. Dolne ramię podpiera materiał; jego długość i prześwit A trzeba dopasować do geometrii ładunku i miejsca założenia uchwytu.
Dostępne wielkości mają DOR 1, 2, 3,2, 5 i 10 t na sztukę. Dla niektórych typów występują różne wymiary oraz masy. W tabeli zachowano te wartości osobno, rozdzielając je ukośnikiem.
Zalecany jest układ trzy- lub czterocięgnowy. Kąt między cięgnami nie powinien przekraczać 60°. Liczbę punktów, długość zawiesia i obciążenie każdego uchwytu należy dobrać do masy, sztywności oraz środka ciężkości ładunku.
DANE KATALOGOWE CECHO

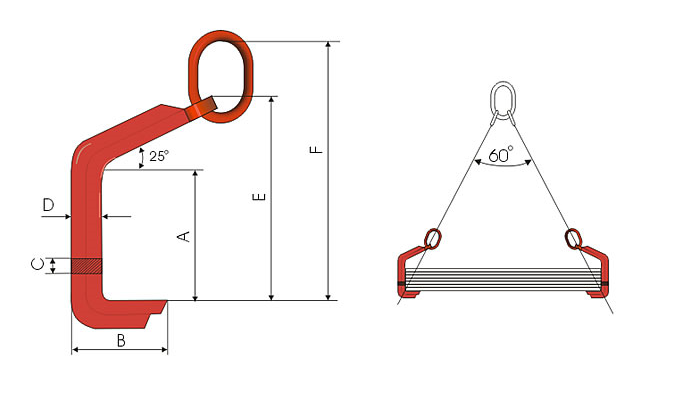

Rysunek wymiarowy i tabela UBPP
Wartości rozdzielone ukośnikiem odnoszą się do różnych wykonań tego samego typu. Komplet wymiarów danego egzemplarza należy uzgodnić podczas doboru.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

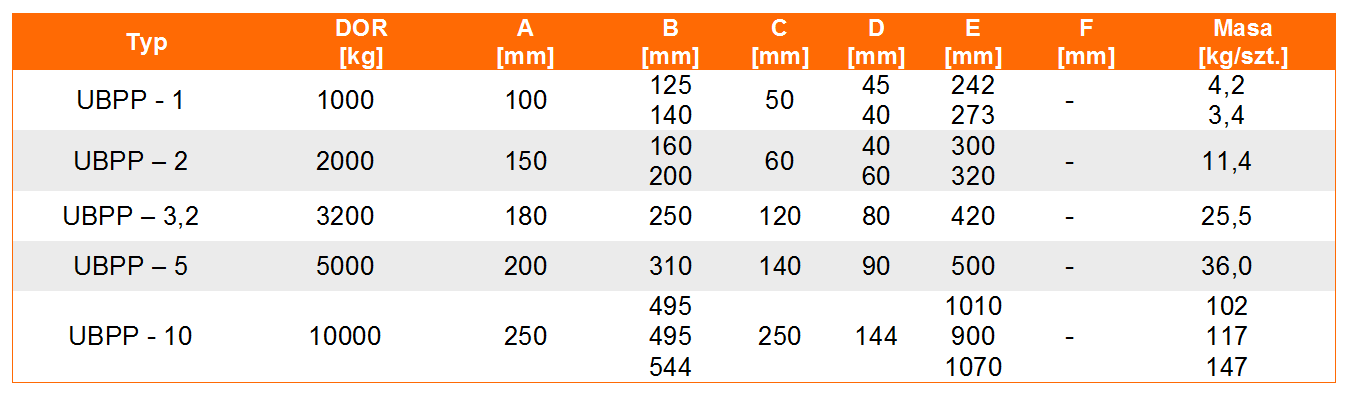

| Typ | DOR 1 szt. [t] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| UBPP - 1 | 1 | 100 | 125 / 140 | 50 | 45 / 40 | 242 / 273 | - | 4,2 / 3,4 |
| UBPP - 2 | 2 | 150 | 160 / 200 | 60 | 40 / 60 | 300 / 320 | - | 11,5 |
| UBPP - 3,2 | 3,2 | 180 | 250 | 120 | 80 | 420 | - | 25,5 |
| UBPP - 5 | 5 | 200 | 310 | 140 | 90 | 500 | - | 36,0 |
| UBPP - 10 | 10 | 250 | 495 / 495 / 544 | 250 | 144 | 1010 / 900 / 1070 | - | 102 / 117 / 147 |
DOR w t na sztukę; wymiary w mm; masa w kg/szt. Znak „—” oznacza brak opublikowanej wartości F. Wymiarów różnych wykonań nie należy dowolnie łączyć. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać UBPP do pakietu blach?
Potrzebne są dane pakietu, geometria podparcia oraz planowany układ zawiesia.
Wymiary wykonania
Sprawdź długość dolnego ramienia B, przekrój korpusu oraz wysokość E. Dla UBPP-1, UBPP-2 i UBPP-10 tabela zawiera alternatywne wykonania; pełny komplet wymiarów dobiera się do zastosowania.
Układ 3 lub 4 cięgien
Zalecany jest układ trzy- lub czterocięgnowy. Uwzględnij kąt między cięgnami do 60°, środek ciężkości oraz obciążenie każdego punktu. Prześlij szkic lub zdjęcie ładunku.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Zweryfikuj pełny typ UBPP, DOR jednej sztuki i wymiary wybranego wykonania. Instrukcja konkretnego uchwytu określa sposób podparcia ładunku, współpracę z zawiesiem oraz warunki pracy ze związanym pakietem.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzenie obejmuje korpus, dolne ramię, powierzchnie podparcia i połączenie z zawiesiem. Pęknięcia, odkształcenia oraz uszkodzenia elementów nośnych wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy DOR 10 t dotyczy kompletnego zestawu?
Nie. DOR 10 t odnosi się do jednej sztuki UBPP-10. Dopuszczalną masę podnoszonego ładunku określa się dla całego układu, uwzględniając rozkład obciążenia i zawiesie.
Czy pakiet blach musi być związany?
Tak. Przeznaczenie UBPP obejmuje pojedyncze blachy oraz związane pakiety. Przy doborze należy podać sposób zabezpieczenia pakietu.
Ile cięgien zaleca się dla UBPP?
Zalecany jest układ trzy- lub czterocięgnowy. Rozmieszczenie uchwytów i obciążenia poszczególnych punktów wymagają doboru do konkretnego ładunku.
Dlaczego tabela zawiera kilka wymiarów dla jednego typu?
Część typów występuje w różnych wykonaniach. Wartości oddzielono ukośnikiem; przed zamówieniem trzeba ustalić właściwy komplet wymiarów i masę.
Jakie informacje przesłać do wyceny?
Podaj masę, grubość i wymiary pakietu, sposób związania, miejsca podparcia oraz liczbę cięgien. Dołącz szkic układu i informację o dostępnej wysokości.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt do blach w poziomie UBPP z CECHO.
Prześlij dane związanego pakietu lub pojedynczej blachy. Dobierzemy UBPP, właściwe wykonanie i układ podwieszenia.
Wyślij zapytanie o UBPP →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
