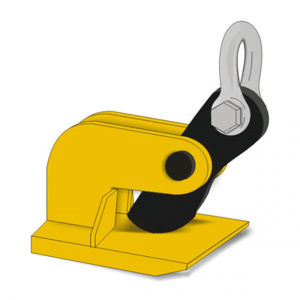

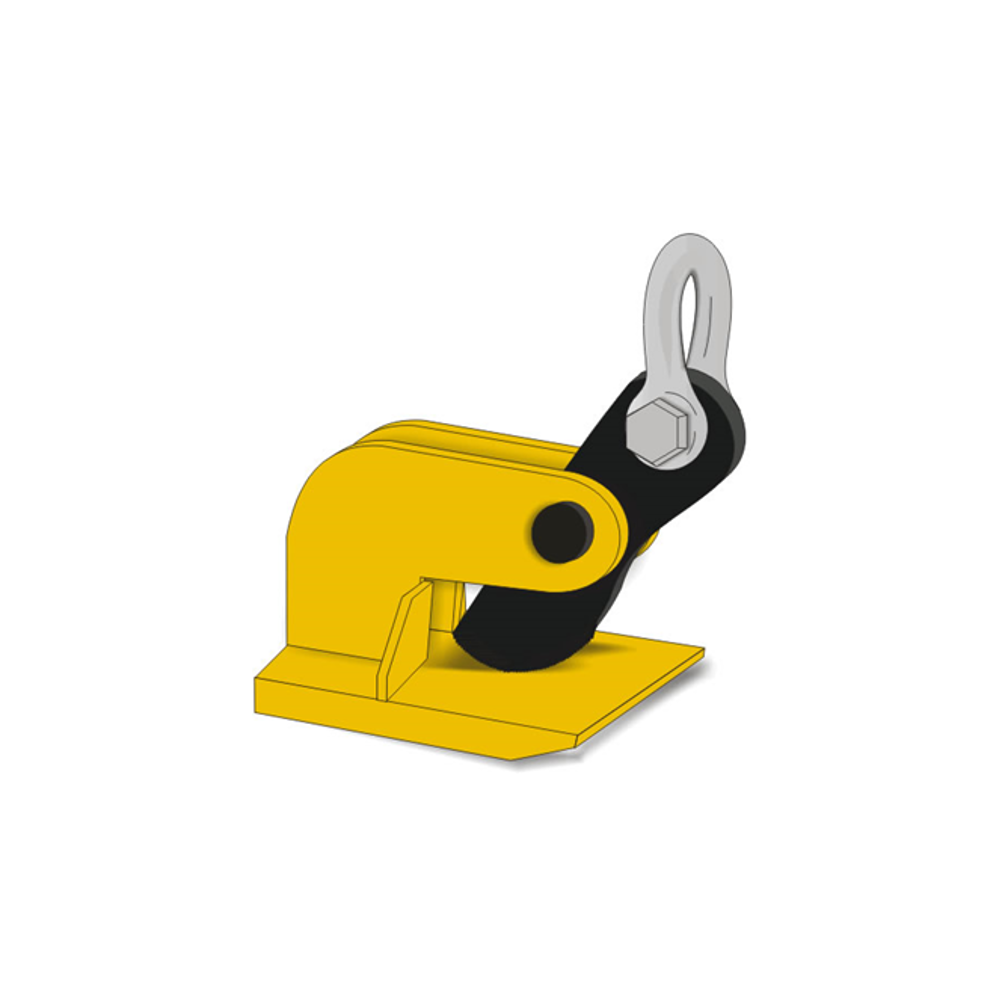

Uchwyt do przenoszenia blach w poziomie typ UBPX
Dobór i wsparcie techniczne: CECHO.
UBPX · POJEDYNCZE MIĘKKIE BLACHY · TRANSPORT POZIOMY
Uchwyt UBPX do poziomego transportu pojedynczych miękkich blach. Sześć wielkości o DOR 0,25–5 t na sztukę, z zakresem chwytu od 0–35 do 0–65 mm. Kąt między uchwytami nie może przekraczać 60°.
0,25–5 t/szt.DOR pojedynczego uchwytu6 wykonań w tabeli doboru
Potrzebujesz doboru uchwytu do blach w poziomie UBPX?
Podaj masę i wymiary pojedynczej blachy, jej grubość, materiał oraz planowane punkty podwieszenia. Dobierzemy wielkość UBPX i układ uchwytów.
Zapytaj CECHO o UBPX →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do blach w poziomie UBPX — najważniejsze informacje
DOR JEDNEJ SZTUKI0,25–5 tSześć wielkości uchwytu
ZAKRES CHWYTU A0–35 do 0–65 mmSprawdź wykonanie w tabeli
KĄT MIĘDZY UCHWYTAMIMaks. 60°Układ według instrukcji
WSPARCIE CECHODobór do blachyKontakt z technikiem →
POZIOMY TRANSPORT POJEDYNCZYCH BLACH
UBPX — dobór do miękkiej blachy.
Uchwyt UBPX jest przeznaczony do poziomego transportu pojedynczych miękkich blach. Przy doborze liczą się masa arkusza, grubość, wymiary oraz zachowanie blachy podczas podnoszenia.
Seria obejmuje sześć wielkości: 0,25, 1, 1,5, 2,5, 3 i 5 t. Są to nośności jednej sztuki. Zakres chwytu A zależy od wykonania; największe UBPX-3 i UBPX-5 obejmują 0–65 mm.
Kąt między uchwytami nie może przekraczać 60°. Sposób podwieszenia i obciążenie poszczególnych punktów należy dobrać według instrukcji konkretnego wykonania. Przeznaczenie do pojedynczej blachy nie obejmuje automatycznie pakietu arkuszy.
DANE KATALOGOWE CECHO

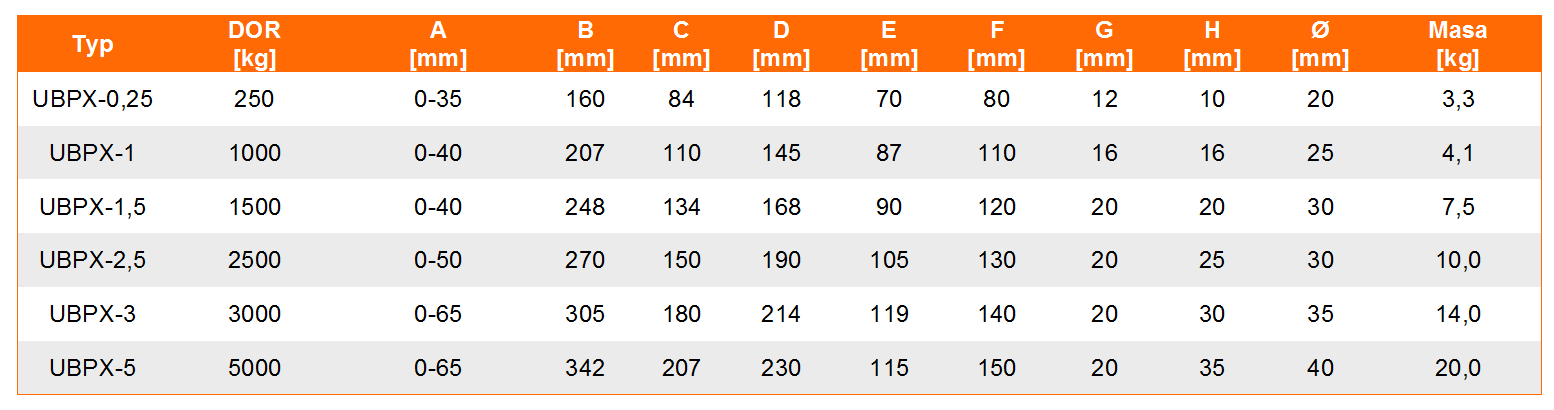

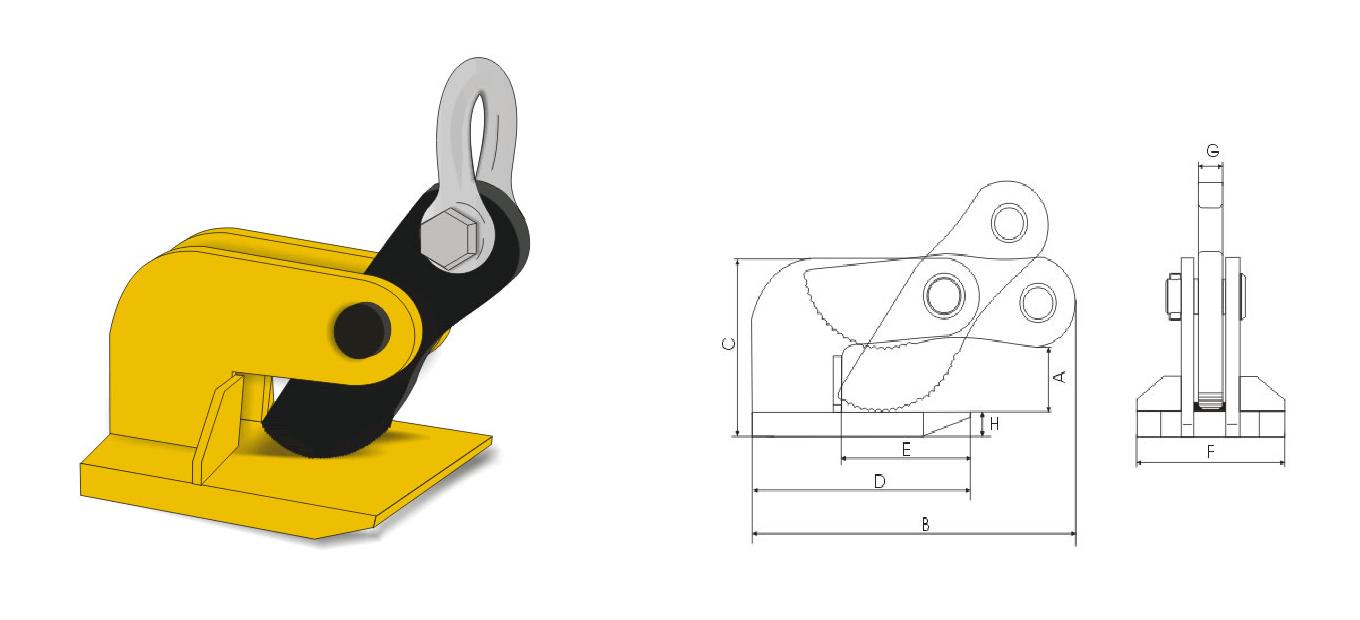

Rysunek wymiarowy i tabela UBPX
Porównaj sześć wielkości uchwytu. DOR podano w tonach na sztukę, wymiary w milimetrach, a masę własną w kg/szt.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR 1 szt. [t] | Chwyt A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Ø [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| UBPX-0,25 | 0,25 | 0-35 | 160 | 84 | 118 | 70 | 80 | 12 | 10 | 20 | 3,3 |
| UBPX-1 | 1 | 0-40 | 207 | 110 | 145 | 87 | 110 | 16 | 16 | 25 | 4,1 |
| UBPX-1,5 | 1,5 | 0-40 | 248 | 134 | 168 | 90 | 120 | 20 | 20 | 30 | 7,5 |
| UBPX-2,5 | 2,5 | 0-50 | 270 | 150 | 190 | 105 | 130 | 20 | 25 | 30 | 10,0 |
| UBPX-3 | 3 | 0-65 | 305 | 180 | 214 | 119 | 140 | 20 | 30 | 35 | 14,0 |
| UBPX-5 | 5 | 0-65 | 342 | 207 | 230 | 115 | 150 | 20 | 35 | 40 | 20,0 |
DOR w t na sztukę. A — zakres chwytu blachy. Wymiary oraz Ø w mm; masa w kg/szt. Dobór obejmuje także geometrię i obciążenie całego podwieszenia. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać UBPX do transportu blach?
Dane arkusza i układu podwieszenia są równie istotne jak nominalny DOR pojedynczej sztuki.
Masa i punkty chwytu
Przekaż masę, długość i szerokość pojedynczego arkusza oraz położenie środka ciężkości. Liczbę uchwytów dobiera się do rozkładu sił i zachowania blachy podczas podnoszenia.
Geometria podwieszenia
Uwzględnij ograniczenie kąta między uchwytami do 60°. Prześlij szkic podwieszenia i wysokość dostępną nad ładunkiem; sposób pracy powinien odpowiadać instrukcji wybranego wykonania.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Sprawdź typ UBPX, DOR jednej sztuki i zakres chwytu A. Instrukcja właściwego wykonania określa zamocowanie blachy, kierunki obciążenia i dopuszczalny układ uchwytów. Zweryfikuj oznaczenia na konkretnym wyrobie przed użyciem.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje szczękę dociskową, sworznie i ich zabezpieczenia, korpus, podstawę oraz ucho podwieszenia. Uszkodzone powierzchnie chwytające, pęknięcia, odkształcenia lub nieprawidłowa praca przegubów wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy DOR UBPX dotyczy jednej sztuki czy kompletu?
W tabeli DOR dotyczy jednej sztuki uchwytu. Dopuszczalne obciążenie całego zestawu zależy od liczby punktów, geometrii zawiesia i rozkładu sił.
Czy UBPX służy do pakietów blach?
Przeznaczeniem UBPX jest transport pojedynczych miękkich blach. Dla pakietu trzeba dobrać uchwyt, którego dokumentacja dopuszcza takie zastosowanie.
Które wykonania mają chwyt 0–65 mm?
Zakres chwytu 0–65 mm mają UBPX-3 i UBPX-5, o DOR odpowiednio 3 i 5 t na sztukę.
Jaki kąt jest dopuszczony dla UBPX?
Kąt między uchwytami nie może przekraczać 60°. Sposób jego wyznaczenia i układ podwieszenia należy sprawdzić w instrukcji konkretnego wykonania.
Jakie informacje przesłać do wyceny?
Podaj masę, grubość, materiał i wymiary pojedynczej blachy, planowane punkty chwytu oraz szkic podwieszenia. Informacja o dostępnej wysokości ułatwi dobór układu.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt do blach w poziomie UBPX z CECHO.
Prześlij dane blachy i szkic podwieszenia. Dobierzemy wielkość UBPX oraz sprawdzimy obciążenia punktów chwytu.
Wyślij zapytanie o UBPX →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
