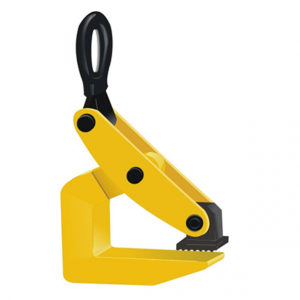

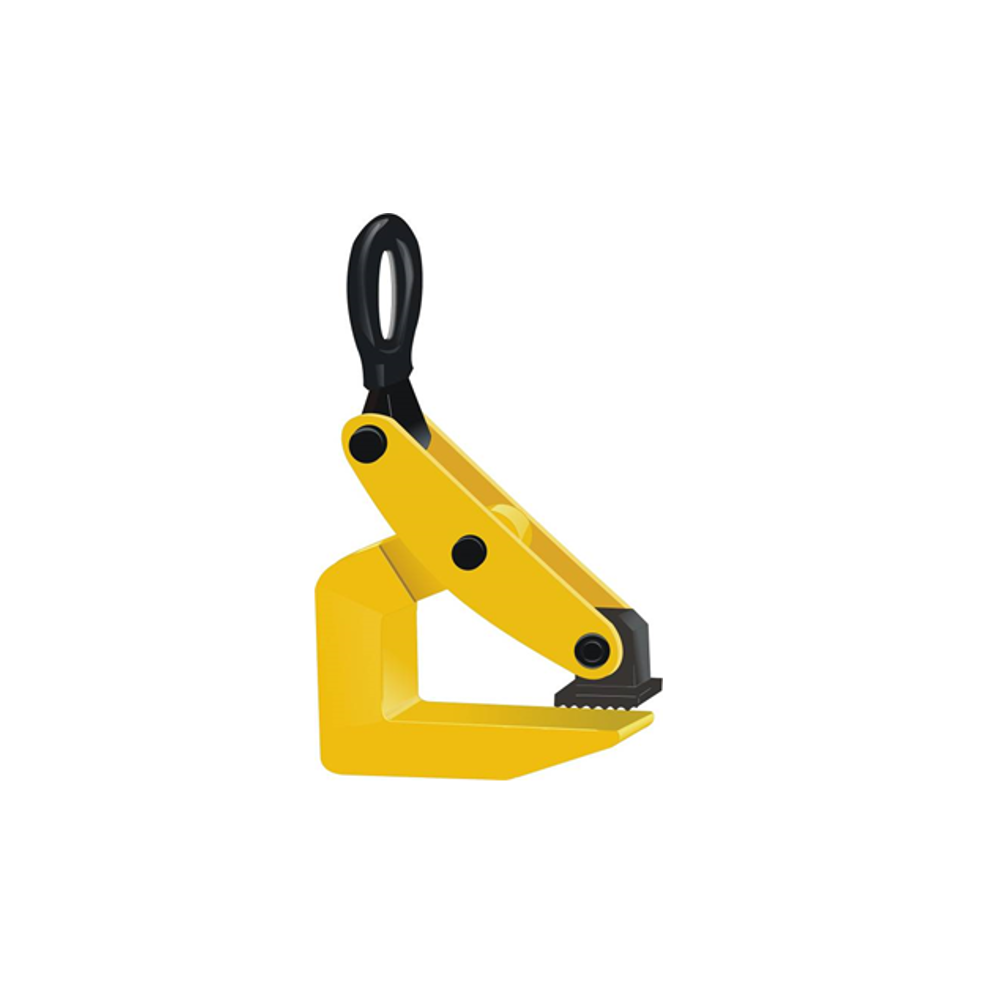

Uchwyt do przenoszenia blach w poziomie typ UBP S/R
Dobór i wsparcie techniczne: CECHO.
UBP S/R · BLACHY I PAKIETY W POZIOMIE
Uchwyt UBP S/R do poziomego podnoszenia pojedynczych blach i związanych pakietów. DOR 1,5–5 t na sztukę, chwyt 5–60, 10–90 lub 10–110 mm. Wykonanie S ze stopką albo R z rolką dociskową.
1,5–5 t/szt.DOR pojedynczego uchwytu3 wykonania w tabeli doboru
Potrzebujesz doboru uchwytu do blach w poziomie UBP S/R?
Podaj masę i wymiary blachy lub pakietu, grubość w miejscu chwytu, liczbę punktów oraz wymagane wykonanie dźwigni. Dobierzemy uchwyt i układ podwieszenia.
Zapytaj CECHO o UBP S/R →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do blach w poziomie UBP S/R — najważniejsze informacje
DOR JEDNEJ SZTUKI1,5–5 tTrzy wielkości uchwytu
CHWYT A5–60 / 10–90 / 10–110 mmZakres zależny od typu
KOŃCÓWKA DOCISKOWAS — stopka / R — rolkaDobór do materiału i zastosowania
WSPARCIE CECHODobór podwieszeniaKontakt z technikiem →
BLACHY I ZWIĄZANE PAKIETY W POZIOMIE
UBP S/R — stopka lub rolka do blach w poziomie.
Uchwyt UBP S/R służy do poziomego podnoszenia pojedynczych blach oraz związanych pakietów. Dźwignia zaciskająca może mieć stopkę S albo rolkę R. Końcówkę określa się przy zamówieniu.
Tabela podaje DOR jednej sztuki: 1,5, 3,2 lub 5 t. Zakres chwytu wynosi odpowiednio 5–60, 10–90 lub 10–110 mm. Dobór całego podwieszenia uwzględnia obciążenie każdego uchwytu, liczbę punktów i położenie środka ciężkości.
Nie stosuj tego typu do cienkich, wyginających się blach. Kąt między cięgnami zawiesia nie powinien przekraczać 90°. Przed podnoszeniem trzeba sprawdzić sztywność ładunku, właściwy docisk i stabilność układu.
DANE KATALOGOWE CECHO

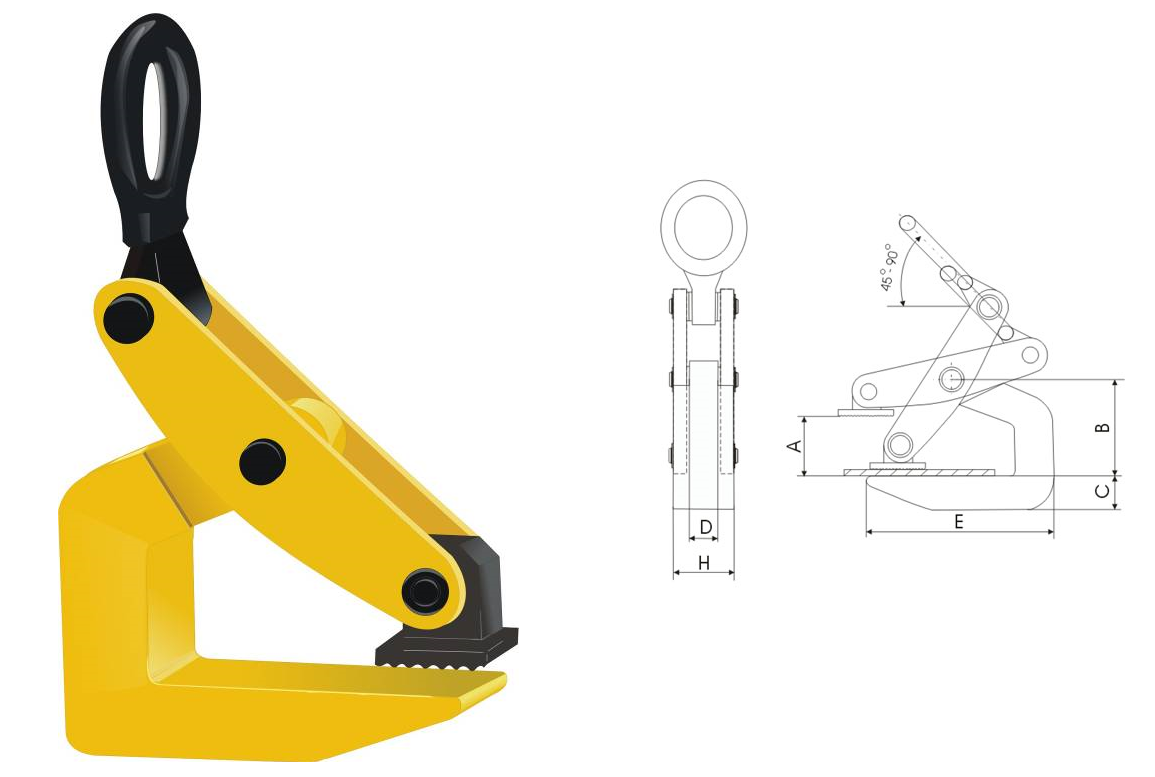

Rysunek wymiarowy i tabela UBP S/R
Trzy wielkości uchwytu z końcówką S lub R. A jest zakresem chwytu; D i H odpowiadają odrębnym wymiarom pokazanym na rysunku.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

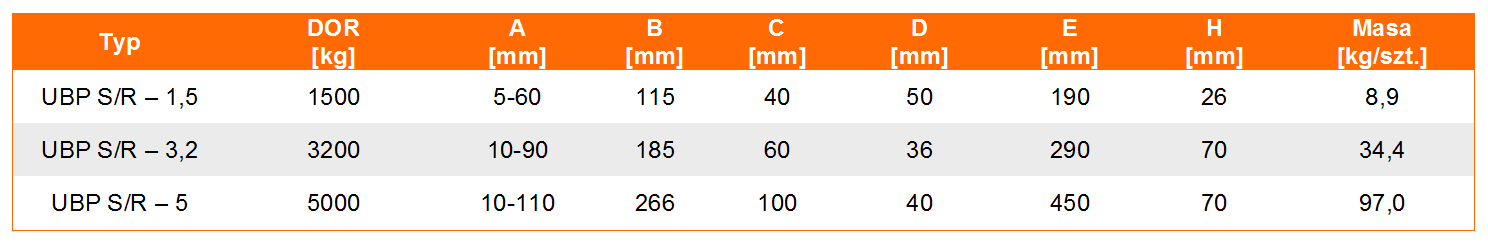

| Typ | DOR 1 szt. [t] | Chwyt A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | H [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| UBP S/R - 1,5 | 1,5 | 5-60 | 115 | 40 | 26 | 190 | 50 | 8,9 |
| UBP S/R - 3,2 | 3,2 | 10-90 | 185 | 60 | 36 | 290 | 70 | 34,4 |
| UBP S/R - 5 | 5 | 10-110 | 266 | 100 | 40 | 450 | 70 | 97,0 |
DOR w t na sztukę; chwyt i wymiary w mm; masa w kg/szt. Dla UBP S/R 1,5 wymiar D wynosi 26 mm, a H 50 mm. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać UBP S/R do blachy lub pakietu?
Sprawdź obciążenie pojedynczego uchwytu, grubość chwytanego materiału i geometrię całego podwieszenia.
Stopka lub rolka
S oznacza stopkę, R rolkę dociskową. Wskaż wymagane wykonanie, materiał i stan powierzchni. Wymagania dotyczące śladów chwytu trzeba uwzględnić podczas doboru.
Sztywność i kąt cięgien
Nie stosuj uchwytu do cienkich, wyginających się blach. Kąt między cięgnami nie może przekraczać 90°. Liczbę punktów i nośność całego zestawu dobiera się do geometrii oraz rozkładu obciążenia.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Sprawdź oznaczenie UBP S/R, DOR jednej sztuki, zakres chwytu i końcówkę S albo R. Instrukcja konkretnego wykonania określa montaż na zawiesiu, kontrolę zacisku oraz warunki podnoszenia pojedynczej blachy lub związanego pakietu.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje dźwignię, stopkę lub rolkę, sworznie, korpus i ucho podwieszenia. Zacięcia, uszkodzenia powierzchni chwytających, odkształcenia i pęknięcia wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy DOR 5 t dotyczy dwóch uchwytów?
Nie. DOR 5 t dotyczy jednej sztuki UBP S/R. Dopuszczalne obciążenie całego podwieszenia wymaga sprawdzenia geometrii, rozkładu sił i nośności wszystkich elementów.
Co oznaczają litery S i R?
S oznacza zakończenie dźwigni stopką, a R zakończenie rolką. Wybrane wykonanie trzeba wskazać przy doborze i zamówieniu.
Czy można transportować pakiet blach?
Tak, pod warunkiem że jest związany, a jego grubość mieści się w zakresie chwytu wybranego typu. Uchwyty nie są przeznaczone do cienkich, wyginających się blach.
Jaki kąt między cięgnami jest dopuszczony?
Kąt między cięgnami zawiesia nie powinien przekraczać 90°. Jest to kąt pomiędzy cięgnami, nie kąt od pionu dla pojedynczego cięgna.
Jakie informacje przesłać do wyceny?
Podaj masę i wymiary arkusza lub związanego pakietu, grubość chwytu, materiał, stan powierzchni, liczbę punktów i kąt między cięgnami oraz stopkę albo rolkę.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt do blach w poziomie UBP S/R z CECHO.
Prześlij masę i wymiary blachy lub związanego pakietu. Dobierzemy UBP S/R ze stopką albo rolką i sprawdzimy układ podwieszenia.
Wyślij zapytanie o UBP S/R →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
