Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt do przenoszenia blach w poziomie typ UBP i UBPO

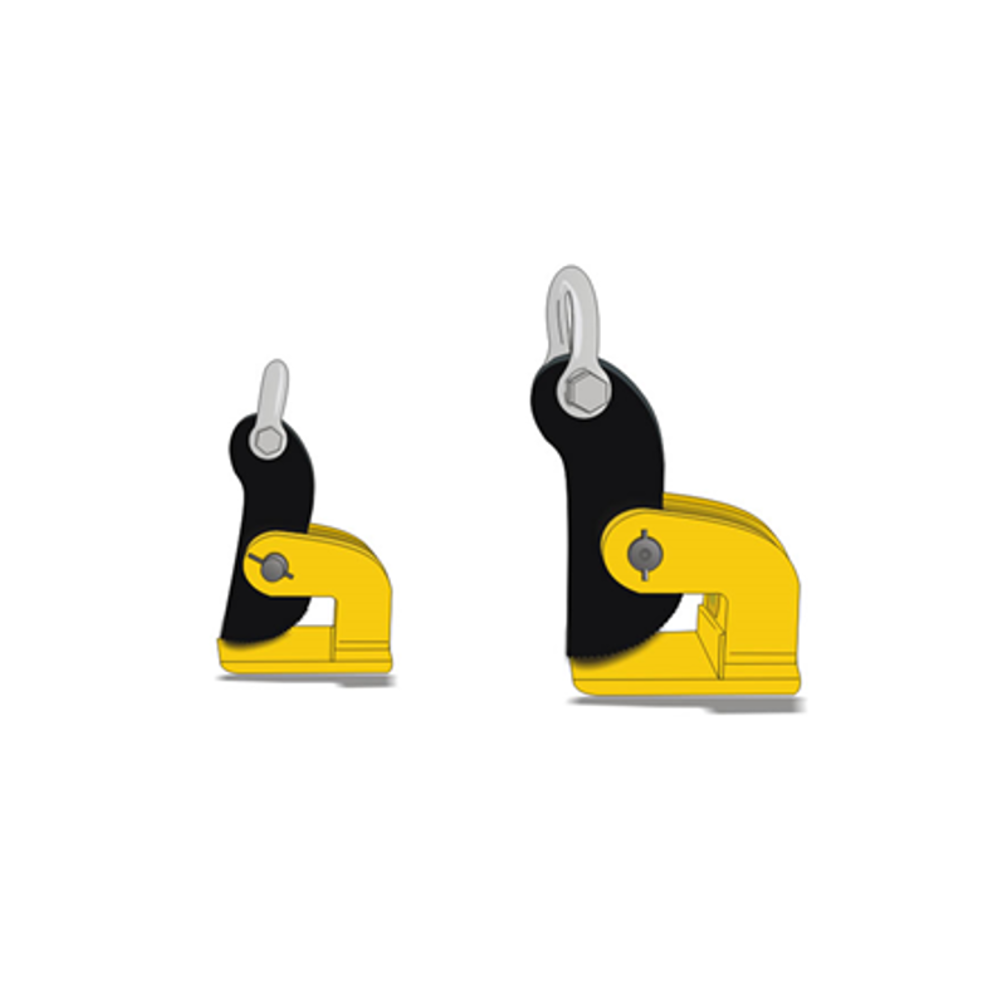

Uchwyt do przenoszenia blach w poziomie typ UBP i UBPO
Dobór i wsparcie techniczne: CECHO.
UBP / UBPO · BLACHY I ZWIĄZANE PAKIETY · PRACA PARAMI
Uchwyty UBP i UBPO do poziomego podnoszenia pojedynczych blach oraz związanych pakietów. UBP: DOR 0,5–5 t na sztukę; UBPO: 1–4 t na sztukę. Dwa uchwyty stanowią komplet, a kąt między cięgnami nie może przekraczać 90°.
0,5–5 t/szt.DOR pojedynczego uchwytu12 wykonań w tabeli doboru
Potrzebujesz doboru uchwytu do blach w poziomie UBP / UBPO?
Podaj masę, grubość i wymiary blachy lub pakietu oraz układ podwieszenia. Dobierzemy UBP albo UBPO i wykonanie szczęki.
Zapytaj CECHO o UBP / UBPO →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do blach w poziomie UBP / UBPO — najważniejsze informacje
DOR JEDNEJ SZTUKIUBP 0,5–5 t / UBPO 1–4 tDwa uchwyty stanowią komplet
ZAKRES CHWYTU0–30 / 0–50 / 0–90 mmZależnie od wybranego typu
KĄT MIĘDZY CIĘGNAMIMaks. 90°Dla całego kąta między cięgnami
WSPARCIE CECHODobór uchwytówKontakt z technikiem →
POZIOMY TRANSPORT BLACH

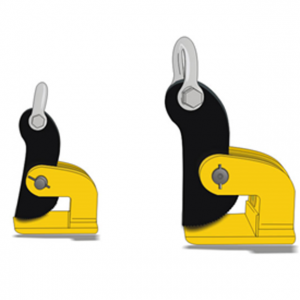

UBP i UBPO — chwyt dopasowany do grubości.
Uchwyty UBP i UBPO służą do podnoszenia pojedynczych blach lub związanych pakietów w pozycji poziomej. Pracują w kompletach po dwa uchwyty. Przy doborze trzeba uwzględnić rozstaw chwytów, środek ciężkości i rzeczywiste obciążenie każdej sztuki.
Seria UBP obejmuje siedem nośności od 0,5 do 5 t na sztukę. UBP-0,5 ma zakres chwytu 0–30 mm, pozostałe UBP — 0–50 mm. Pięć wykonań UBPO obejmuje DOR od 1 do 4 t na sztukę oraz większy zakres chwytu 0–90 mm.
Dostępne są wykonania szczęki bez ząbków i z ząbkami; wariant z ząbkami oznacza się dodatkiem Z. Kąt między cięgnami zawiesia nie może przekraczać 90°. Dobór uwzględnia grubość i powierzchnię ładunku oraz warunki jego podnoszenia.
DANE KATALOGOWE CECHO

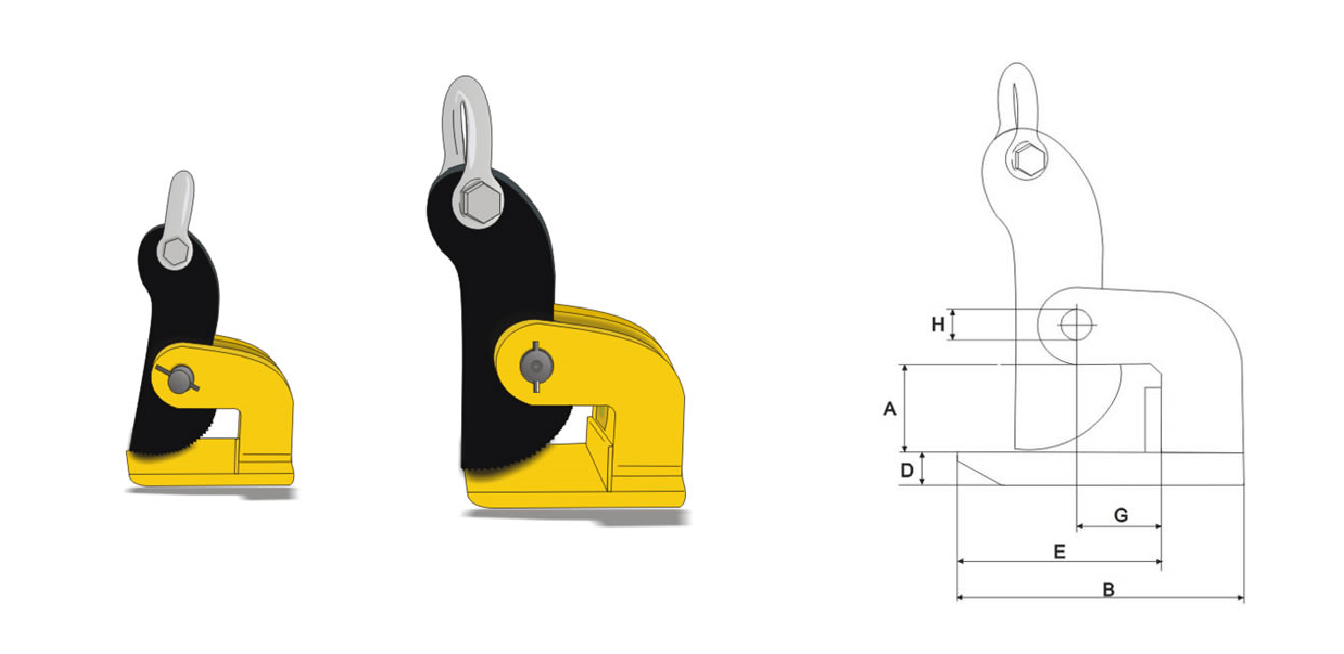

Rysunek wymiarowy i tabela UBP / UBPO
Nośności odnoszą się do jednej sztuki, mimo że komplet tworzą dwa uchwyty. Zakres chwytu jest odrębny od wymiaru A.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

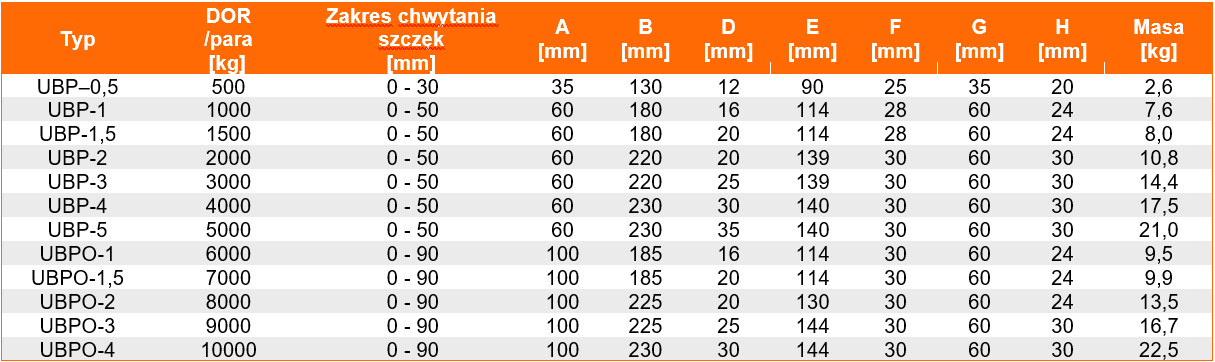

| Typ | DOR 1 szt. [t] | Chwyt [mm] | A [mm] | B [mm] | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| UBP-0,5 | 0,5 | 0–30 | 35 | 130 | 12 | 90 | 25 | 35 | 20 | 2,6 |
| UBP-1 | 1 | 0–50 | 60 | 180 | 16 | 114 | 28 | 60 | 24 | 7,6 |
| UBP-1,5 | 1,5 | 0–50 | 60 | 180 | 20 | 114 | 28 | 60 | 24 | 8,0 |
| UBP-2 | 2 | 0–50 | 60 | 220 | 20 | 139 | 30 | 60 | 30 | 10,8 |
| UBP-3 | 3 | 0–50 | 60 | 220 | 25 | 139 | 30 | 60 | 30 | 14,4 |
| UBP-4 | 4 | 0–50 | 60 | 230 | 30 | 140 | 30 | 60 | 30 | 17,5 |
| UBP-5 | 5 | 0–50 | 60 | 230 | 35 | 140 | 30 | 60 | 30 | 21,0 |
| UBPO-1 | 1 | 0–90 | 100 | 185 | 16 | 114 | 30 | 60 | 24 | 12,0 |
| UBPO-1,5 | 1,5 | 0–90 | 100 | 185 | 20 | 114 | 30 | 60 | 24 | 13,5 |
| UBPO-2 | 2 | 0–90 | 100 | 225 | 20 | 130 | 30 | 60 | 24 | 15,5 |
| UBPO-3 | 3 | 0–90 | 100 | 225 | 25 | 144 | 30 | 60 | 30 | 20,0 |
| UBPO-4 | 4 | 0–90 | 100 | 230 | 30 | 144 | 30 | 60 | 30 | 27,0 |
DOR w t na sztukę; chwyt i wymiary w mm; masa w kg/szt. UBP i UBPO mają różne zakresy chwytu. Obciążenie całego układu sprawdza się z uwzględnieniem zawiesia i podziału sił. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyty UBP lub UBPO?
Dobór obejmuje obciążenie pojedynczego uchwytu, rzeczywistą grubość ładunku i warunki chwytu.
Szczęka i powierzchnia
Wskaż wymaganie szczęki bez ząbków albo wykonania Z z ząbkami. Podaj materiał, stan powierzchni i dopuszczalność śladów chwytu. Gładka szczęka nie stanowi automatycznej gwarancji braku śladów.
Komplet i zawiesie
Komplet stanowią dwa uchwyty. Maksymalny kąt między cięgnami wynosi 90°. Podaj rozstaw chwytów i położenie środka ciężkości, aby sprawdzić obciążenia każdej sztuki i całego zawiesia.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Przed pracą sprawdź typ UBP lub UBPO, DOR jednej sztuki, zakres chwytu i wykonanie szczęki. Instrukcja właściwego uchwytu określa sposób zamocowania i współpracę z zawiesiem oraz warunki przenoszenia związanych pakietów.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj korpus, szczękę dociskową, sworzeń i element podwieszenia. Nadmierne zużycie, niesprawny docisk, pęknięcia lub trwałe odkształcenia wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy DOR w tabeli oznacza nośność pary?
Nie. DOR dotyczy jednej sztuki uchwytu. Dwa uchwyty stanowią komplet, którego obciążenie trzeba sprawdzić dla rzeczywistego sposobu podwieszenia.
Czym różni się UBP od UBPO?
UBP ma chwyt 0–30 mm w wykonaniu 0,5 t i 0–50 mm w pozostałych. UBPO ma zakres 0–90 mm oraz nośności 1–4 t na sztukę.
Co oznacza dodatkowa litera Z?
Oznacza wykonanie szczęki z ząbkami. Wymagany wariant należy podać przy doborze i zamówieniu.
Czy można podnosić pakiet blach?
Tak, oferta obejmuje związane pakiety. Trzeba dopasować zakres chwytu do grubości pakietu, sprawdzić jego związanie i obciążenie każdego uchwytu.
Jakie informacje przesłać do wyceny?
Podaj masę, wymiary i grubość blachy lub związanego pakietu, materiał i powierzchnię, wymagane wykonanie szczęki oraz szkic rozmieszczenia uchwytów i zawiesia.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt do blach w poziomie UBP / UBPO z CECHO.
Prześlij dane ładunku i sposób podwieszenia. Dobierzemy UBP albo UBPO oraz sprawdzimy obciążenia całego kompletu.
Wyślij zapytanie o UBP / UBPO →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
