Masa i zakres chwytu
Dla 1 t/szt. zakres A wynosi 5–60 mm, dla 1,5 t/szt. — 10–80 mm, a dla 3,2 t/szt. — 10–100 mm. W pakiecie liczy się jego rzeczywista grubość w miejscu chwytu.


Dobór i wsparcie techniczne: CECHO.

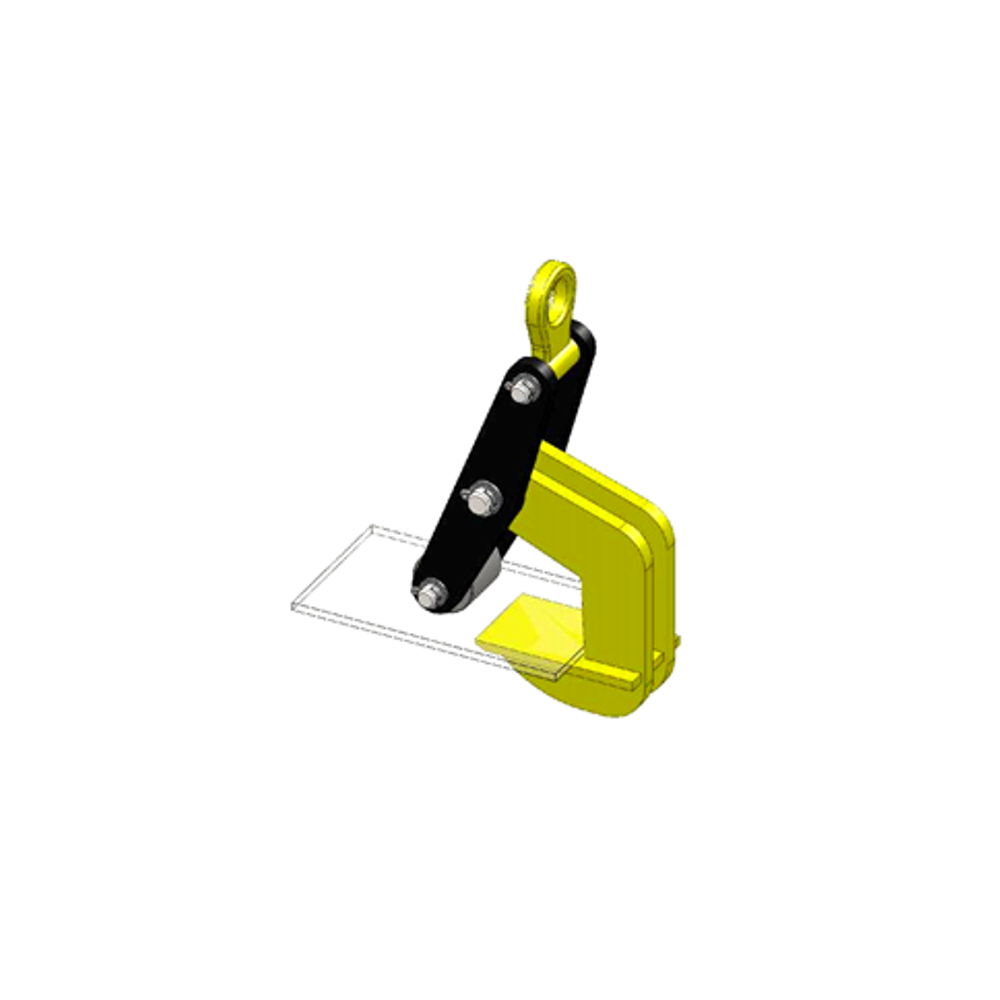

2 UBP-S/R · BLACHY W POZIOMIE · STOPKA LUB ROLKA
Uchwyt 2 UBP-S/R do poziomego transportu pojedynczych blach i związanych pakietów. DOR jednej sztuki 1–3,2 t, chwyt 5–60, 10–80 lub 10–100 mm. Dźwignia ze stopką albo rolką; kąt między cięgnami do 90°.
Podaj masę i wymiary blachy lub pakietu, grubość w miejscu chwytu, liczbę punktów oraz wymagane wykonanie dźwigni. Dobierzemy uchwyt i układ podwieszenia.
Zapytaj CECHO o 2 UBP-S/R →Dobór techniczny: +48 692 943 742BLACHY I ZWIĄZANE PAKIETY W POZIOMIE

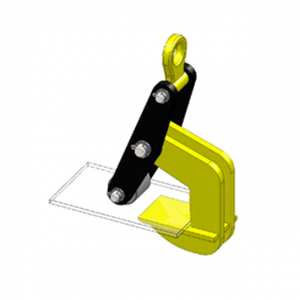

Uchwyt 2 UBP-S/R służy do podnoszenia i transportu pojedynczych blach lub związanych pakietów w pozycji poziomej. Dźwignia dociskowa może być wyposażona w stopkę albo rolkę; wybrane wykonanie należy podać przy zamówieniu.
DOR w tabeli dotyczy jednej sztuki uchwytu. Seria obejmuje nośności 1, 1,5 i 3,2 t oraz odpowiadające im zakresy chwytu 5–60, 10–80 i 10–100 mm. Nośność całego układu podnoszenia wymaga osobnego doboru.
Uchwytu nie należy stosować do cienkich blach. Trzeba uwzględnić sztywność i ugięcie ładunku. Kąt między cięgnami zawiesia nie może przekraczać 90°; oznacza to kąt pomiędzy cięgnami, a nie odchylenie każdego z nich od pionu.
DANE KATALOGOWE CECHO
Sprawdź zakres A dla wybranego typu. Wartości DOR odnoszą się do pojedynczego uchwytu, a masa podana jest w kg/szt.

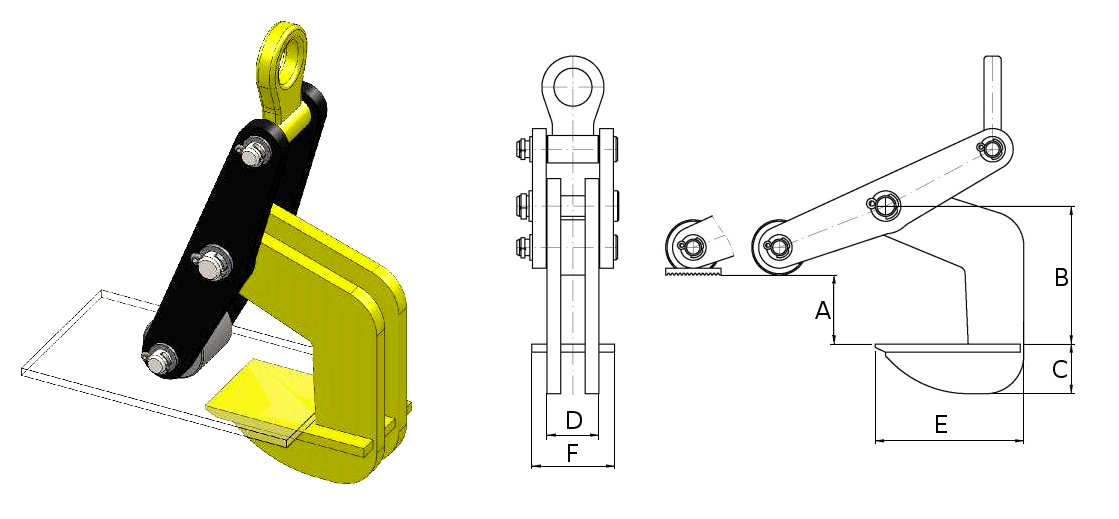

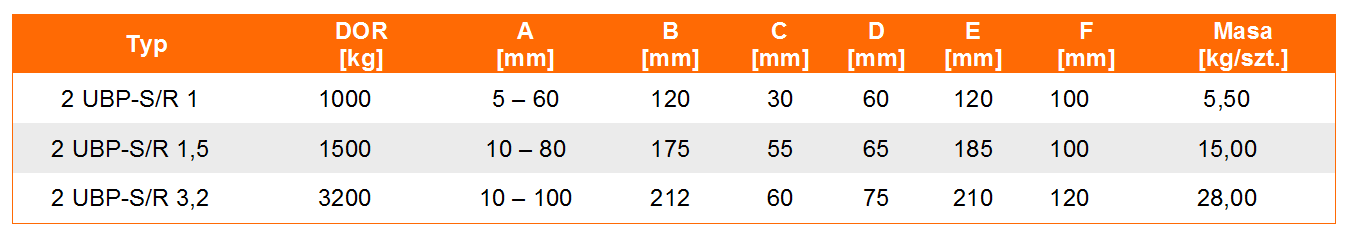

Powiększ rysunek ↗| Typ | DOR 1 szt. [t] | Chwyt A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| 2 UBP-S/R 1 | 1 | 5–60 | 120 | 30 | 60 | 120 | 100 | 5,5 |
| 2 UBP-S/R 1,5 | 1,5 | 10–80 | 175 | 55 | 65 | 185 | 100 | 15,0 |
| 2 UBP-S/R 3,2 | 3,2 | 10–100 | 212 | — | 75 | 210 | 120 | 28,0 |
DOR w t na sztukę; chwyt i wymiary w mm; masa w kg/szt. Wymiar C wykonania 3,2 t wymaga potwierdzenia — oznaczono go kreską. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Sprawdź obciążenie pojedynczego uchwytu, grubość chwytanego materiału i geometrię całego podwieszenia.
Dla 1 t/szt. zakres A wynosi 5–60 mm, dla 1,5 t/szt. — 10–80 mm, a dla 3,2 t/szt. — 10–100 mm. W pakiecie liczy się jego rzeczywista grubość w miejscu chwytu.
Wskaż wykonanie dźwigni ze stopką lub rolką. Podaj materiał, stan powierzchni i ewentualne wymagania dotyczące śladów chwytu, aby dobrać odpowiedni wariant.
Nie stosuj do cienkich blach. Podaj wymiary arkusza, możliwe ugięcie i liczbę punktów chwytu. Maksymalny kąt między cięgnami wynosi 90°; obciążenia każdego punktu wymagają sprawdzenia.
DOKUMENTACJA I MONTAŻ
Sprawdź pełny typ, DOR jednej sztuki, zakres chwytu oraz wykonanie stopki lub rolki. Instrukcja konkretnego uchwytu określa sposób zamocowania, współpracę z zawiesiem i warunki transportu związanych pakietów.
KONTROLA I CZĘŚCI
Kontrola obejmuje dźwignię, stopkę lub rolkę, sworznie, korpus i ucho podwieszenia. Zacięcia, uszkodzenia powierzchni chwytających, odkształcenia i pęknięcia wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Nie. W tej serii 3,2 t to DOR jednej sztuki. Nośność całego układu zależy od sposobu podwieszenia i obciążenia każdego punktu; nie należy jej określać przez proste zsumowanie wartości.
Tak, uchwyt jest przeznaczony do pojedynczych blach i związanych pakietów. Zakres chwytu musi odpowiadać grubości materiału w miejscu docisku.
Nie. Ten typ nie jest przeznaczony do cienkich blach. Przy doborze trzeba uwzględnić sztywność i ugięcie arkusza.
Kąt pomiędzy cięgnami zawiesia nie może przekraczać 90°. Nie jest to 90° liczone od pionu dla każdego cięgna.
Podaj masę i wymiary arkusza lub związanego pakietu, grubość chwytu, materiał, stan powierzchni, liczbę punktów i kąt między cięgnami oraz stopkę albo rolkę.
DOBÓR I KONTAKT Z CECHO
Prześlij dane blachy lub pakietu i szkic podwieszenia. Dobierzemy 2 UBP-S/R oraz sprawdzimy obciążenia punktów chwytu.
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
