Uchwyt do przenoszenia blach w pionie typ UP- wykonanie lekkie
Dobór i wsparcie techniczne: CECHO.
UCHWYT UP · WYKONANIE LEKKIE · POJEDYNCZA BLACHA W PIONIE
Lekki uchwyt UP do pionowego transportu pojedynczych blach o twardości poniżej 20 HRC. Cztery wykonania o DOR 0,5–3 t; zakres chwytu 0–16, 2–20 lub 3–32 mm, zależnie od typu.
0,5–3 tDOR zależnie od wykonania4 wykonania w tabeli doboru
Potrzebujesz doboru uchwytu do blach w pionie UP?
Podaj masę, grubość, twardość i wymiary blachy oraz liczbę punktów chwytu. Dobierzemy lekki uchwyt UP i właściwe podwieszenie.
Zapytaj CECHO o UP →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do blach w pionie UP — najważniejsze informacje
DOR0,5–3 tCztery wykonania lekkie
CHWYT A0–16 / 2–20 / 3–32 mmZakres przypisany do typu
TWARDOŚĆ BLACHYPoniżej 20 HRCPojedyncza blacha w pionie
WSPARCIE CECHODobór podwieszeniaKontakt z technikiem →
LEKKIE WYKONANIE DO BLACH
UP do pojedynczych blach w pionie.

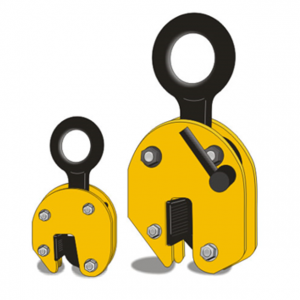

Lekki uchwyt UP służy do pionowego podnoszenia i przemieszczania pojedynczych blach. Hartowane szczęki chwytają krawędź blachy, a ucho pracuje w jednej płaszczyźnie. Nie oznacza to dowolnego kierunku obciążania.
Seria obejmuje UP-0,5, UP-1, UP-2 i UP-3. UP-0,5 zaciska się samoczynnie i ma inny sposób zwalniania niż wykonanie UP-1 z zamkiem ryglowym. Obsługę należy dobrać do rzeczywistego typu i jego instrukcji; zdjęcie jednego wykonania nie opisuje wszystkich mechanizmów.
Uchwyt stosuje się do blach o twardości poniżej 20 HRC, z zawiesiem jednocięgnowym linowym lub łańcuchowym. Przy jednoczesnym użyciu dwóch lub większej liczby uchwytów należy zastosować trawersę.
DANE KATALOGOWE CECHO

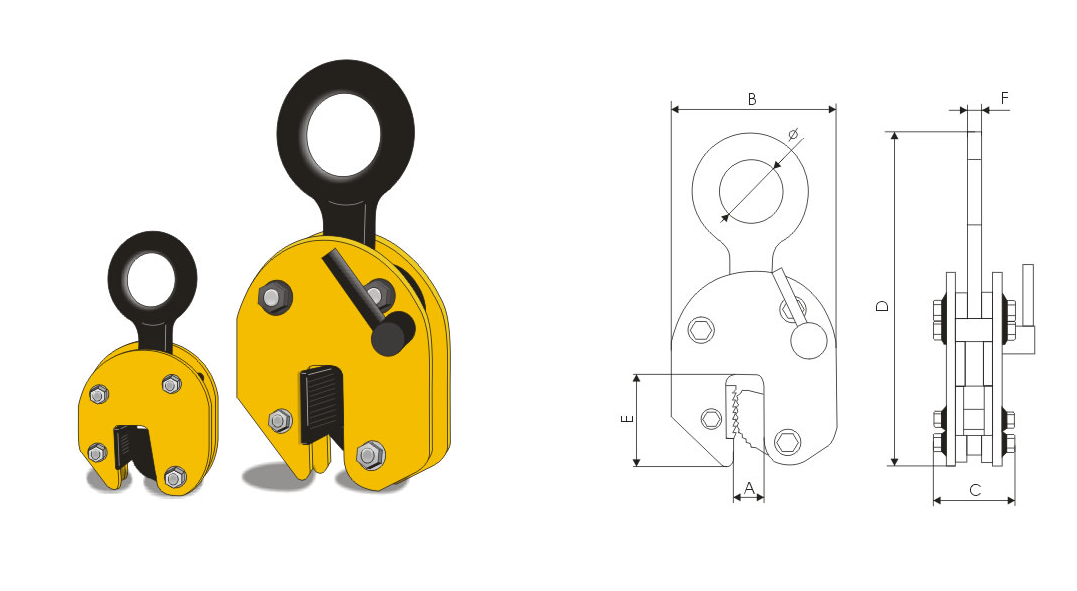

Rysunek wymiarowy i tabela UP
Porównaj DOR i zakres chwytu dla tego samego typu. UP-1 ma zakres 2–20 mm, a UP-2 i UP-3 — 3–32 mm.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

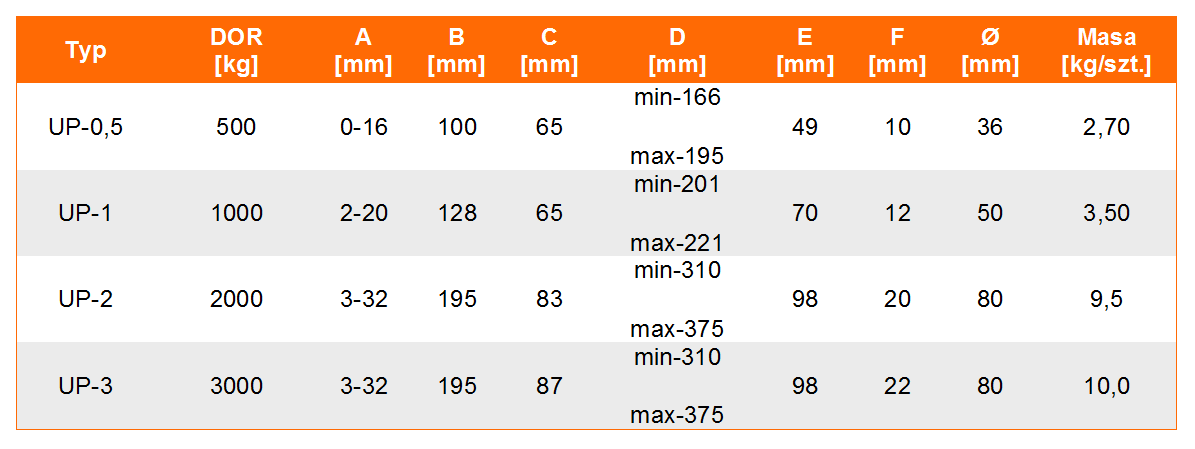

| Typ | DOR [t] | Chwyt A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | Ø [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| UP-0,5 | 0,5 | 0–16 | 100 | 65 | 166–195 | 49 | 10 | 36 | 2,70 |
| UP-1 | 1 | 2–20 | 128 | 65 | 201–221 | 70 | 12 | 50 | 3,50 |
| UP-2 | 2 | 3–32 | 195 | 83 | 310–375 | 98 | 20 | 80 | 9,5 |
| UP-3 | 3 | 3–32 | 195 | 87 | 310–375 | 98 | 22 | 80 | 10,0 |
DOR w t; zakres chwytu i wymiary w mm; masa w kg/szt. Kolumna D podaje wysokość minimalną i maksymalną. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać lekki uchwyt UP?
Sprawdź obciążenie uchwytu, grubość chwytanej blachy oraz dopuszczoną twardość.
Twardość i powierzchnia
Blacha musi mieć twardość poniżej 20 HRC. Podaj materiał, stan powierzchni i powłoki. Sam odpowiedni DOR nie potwierdza możliwości chwytu konkretnej blachy.
Liczba punktów chwytu
Dobierz zawiesie jednocięgnowe linowe lub łańcuchowe. Przy dwóch albo większej liczbie uchwytów wymagana jest trawersa, właściwy rozstaw i sprawdzenie obciążenia każdego punktu.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Sprawdź oznaczenie UP, DOR, zakres chwytu i instrukcję danego wykonania. UP-0,5 zaciska się samoczynnie, natomiast UP-1 ma zamek ryglowy; nie przenoś sposobu obsługi między tymi wykonaniami.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje stan szczęk, korpusu, sworzni i ucha oraz działanie mechanizmu chwytu i zwalniania właściwego dla danego typu. Pęknięcia, odkształcenia, nadmierne zużycie lub niesprawny mechanizm wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy wszystkie lekkie uchwyty UP mają taki sam mechanizm?
Nie. UP-0,5 zaciska się samoczynnie, a UP-1 ma zamek ryglowy. Sposób obsługi i zwalniania musi odpowiadać instrukcji konkretnego wykonania.
Jaki zakres chwytu ma UP-1?
UP-1 ma DOR 1 t i zakres chwytu 2–20 mm. Dla UP-0,5 zakres wynosi 0–16 mm, a dla UP-2 i UP-3 — 3–32 mm.
Czy można podnosić dwoma uchwytami UP?
Tak, układ wymaga trawersy. Trzeba sprawdzić rozstaw, położenie środka ciężkości i obciążenie każdego punktu chwytu.
Czy UP nadaje się do twardej blachy lub pakietu blach?
Ta karta dotyczy pojedynczych blach o twardości poniżej 20 HRC. Pakiety i materiały o większej twardości wymagają doboru właściwego osprzętu.
Jakie informacje przesłać do wyceny?
Podaj masę, grubość, twardość, materiał i wymiary blachy, stan powierzchni oraz planowaną liczbę uchwytów i sposób podwieszenia.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt do blach w pionie UP z CECHO.
Prześlij parametry blachy i planowany sposób podnoszenia. Dobierzemy lekki uchwyt UP oraz współpracujące zawiesie lub trawersę.
Wyślij zapytanie o UP →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
