Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt do przemieszczania, podnoszenia profili holenderskich VHPUW

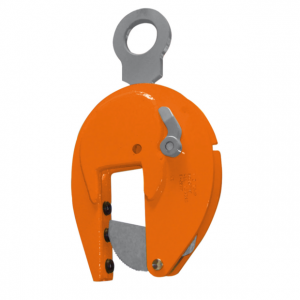

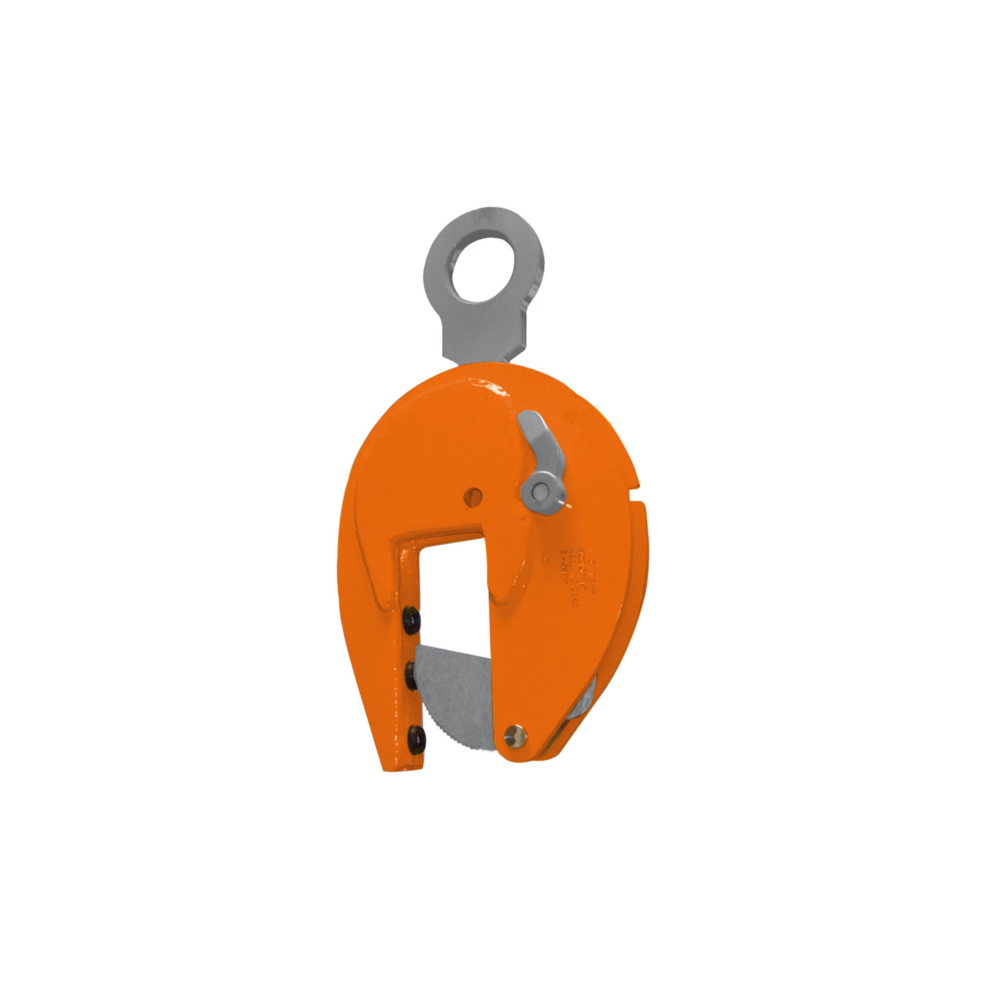

Uchwyt do przemieszczania, podnoszenia profili holenderskich VHPUW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG peCLAMP · PROFILE HP · UCHO PRZEGUBOWE
Uchwyt do podnoszenia, przemieszczania i opuszczania stalowych profili HP oraz konstrukcji z takich profili. Przegubowe ucho, dwa punkty docisku i DOR 3 lub 5 t. Minimalne obciążenie 10% DOR.
3–5 tDOR pojedynczego uchwytu2 wykonania w tabeli producenta
Potrzebujesz doboru uchwytu do profili HP VHPUW?
Prześlij przekrój profilu, masę i wymiary konstrukcji oraz planowane punkty chwytu. Pomożemy dobrać wykonanie i sposób podwieszenia.
Zapytaj CECHO o VHPUW →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do profili HP pewag VHPUW — najważniejsze informacje
ZASTOSOWANIEProfile HPProfile i konstrukcje stalowe
DOR UCHWYTU3 lub 5 tMinimum obciążenia 10% DOR
KONSTRUKCJAUcho przeguboweDwa punkty docisku
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
UCHWYTY DO PROFILI HOLLAND-PROFILE
Przegubowe ucho do pracy z profilem HP.
pewag VHPUW służy do podnoszenia, przenoszenia i opuszczania stalowych profili HP (Holland-profile) oraz elementów konstrukcji zawierających takie profile. Dwa punkty docisku wspomagają stabilne osadzenie na odpowiednio dobranym przekroju.
Przegubowe ucho dostosowuje się do kierunku podwieszenia. Nie oznacza to jednak jednakowego udźwigu przy każdym kącie: dla obu płaszczyzn obowiązują diagramy producenta pokazane przy rysunku wymiarowym.
Wykonanie VHPUW 3 t ma chwyt 0–35 mm i waży 8 kg, a VHPUW 5 t ma chwyt 0–45 mm i waży 17,3 kg. O wyborze decydują jednocześnie masa elementu, geometria miejsca chwytu oraz kierunek siły.
Mechanizm bezpieczeństwa blokuje uchwyt w pozycji otwartej i zamkniętej. Wymagane minimum obciążenia wynosi 10% DOR: 0,3 t dla wykonania 3 t i 0,5 t dla wykonania 5 t. Sprawdzaj ten warunek osobno dla każdego uchwytu.
DANE TECHNICZNE PEWAG

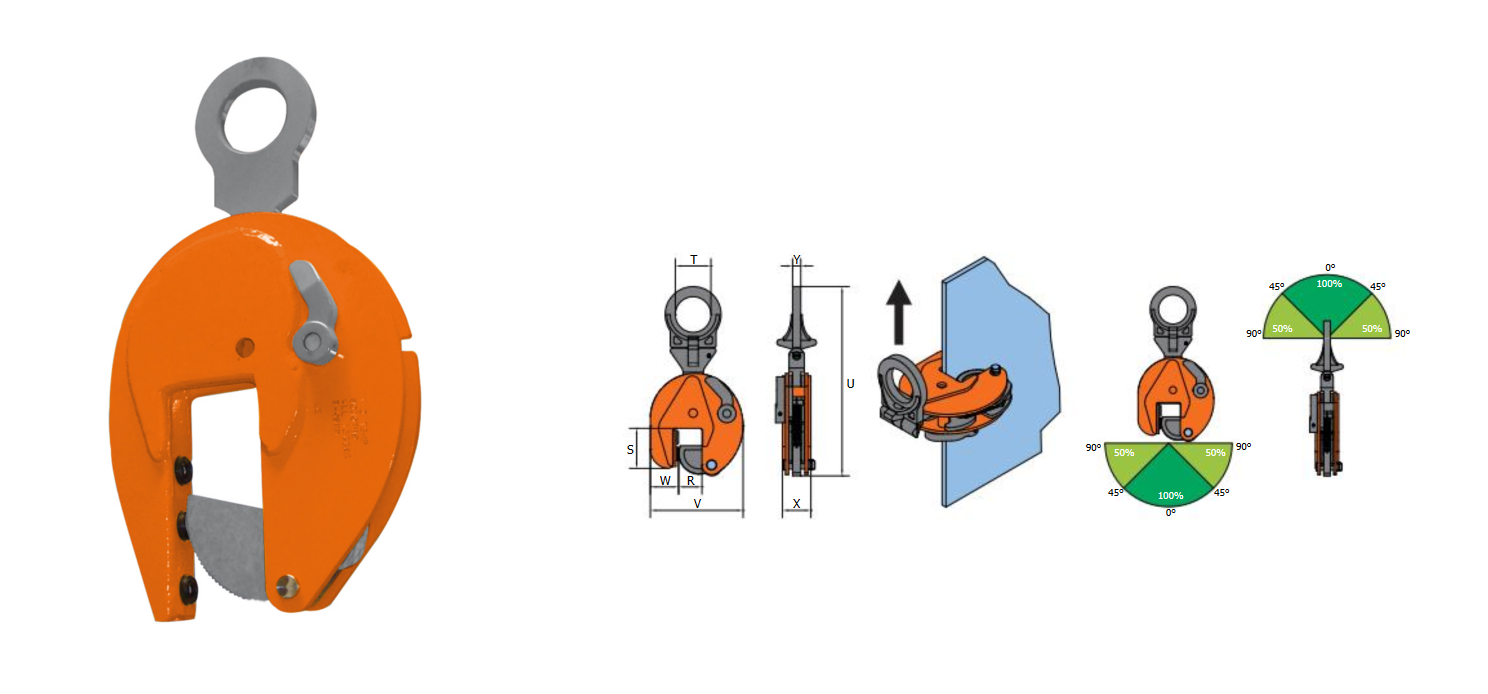

Rysunek wymiarowy i tabela VHPUW
Dwa wykonania do profili HP. R oznacza zakres chwytu; pozostałe symbole odpowiadają rysunkowi wymiarowemu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

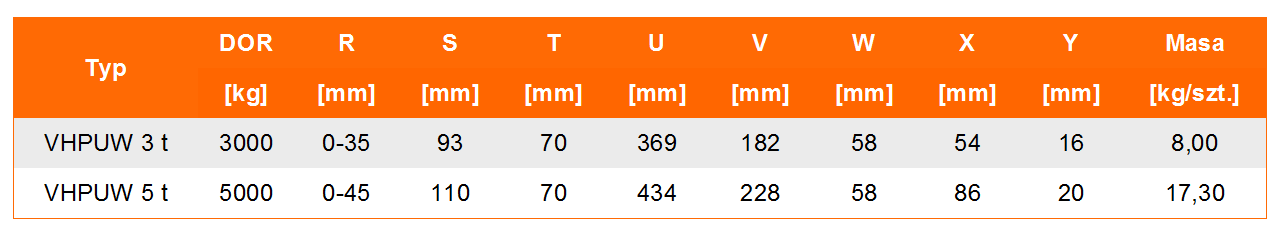

| Typ | DOR [t] | Chwyt R [mm] | S [mm] | T [mm] | U [mm] | V [mm] | W [mm] | X [mm] | Y [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| VHPUW 3 t | 3 | 0-35 | 93 | 70 | 369 | 182 | 58 | 54 | 16 | 8 |
| VHPUW 5 t | 5 | 0-45 | 110 | 70 | 434 | 228 | 58 | 86 | 20 | 17,3 |
DOR w t; zakres chwytu i wymiary w mm; masa w kg/szt. DOR z tabeli dotyczy właściwego kierunku obciążenia; przy odchyleniu stosuj diagram producenta. Minimum obciążenia wynosi 10% DOR. Źródło: karta producenta pewag VHPUW ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać VHPUW?
Przekrój materiału oraz kierunek siły decydują o poprawnym osadzeniu uchwytu.
DOR i kierunek siły
Dobierz DOR do obciążenia każdego uchwytu, z uwzględnieniem kątów i rozkładu masy. Minimum wynosi 0,3 t lub 0,5 t zależnie od wykonania. Przy odchyleniu stosuj diagram właściwy dla danej płaszczyzny.
Powierzchnia i otoczenie
Instrukcja podaje dla standardowego wykonania maksymalną twardość powierzchni 37 HRC. Materiał musi być czysty i umożliwiać stabilny chwyt. Zakres temperatur pracy wynosi −40 do +100°C w normalnych warunkach atmosferycznych.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja pewag obejmuje VHPUW i opisuje chwyt profili HP, blokadę, kierunki obciążenia oraz kontrole. Producent wskazuje EN 13155. Stosuj dokumentację odpowiadającą oznaczeniu dostarczonego uchwytu.
Instrukcja i dokumentacja producenta ↗Karta VHPUW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj korpus, przegubowe ucho, punkty docisku, zęby, sprężynę, sworznie i blokadę. Instrukcja przewiduje kontrolę konserwacyjną co miesiąc oraz przegląd i próbę co najmniej raz w roku przez właściwy serwis. Stosuj oryginalne części pewag.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Do czego służy uchwyt VHPUW?
Do podnoszenia, przenoszenia i opuszczania stalowych profili HP oraz konstrukcji z takich profili. Przekrój musi umożliwiać prawidłowe osadzenie elementów chwytających.
Czym VHPUW różni się od VHPW?
VHPUW ma przegubowe ucho i dwa punkty docisku. VHPW ma prostsze ucho i trzy punkty docisku. Są to odrębne modele z innymi zakresami chwytu, wymiarami i DOR.
Jakie jest minimalne obciążenie?
Minimum wynosi 10% DOR: 0,3 t dla VHPUW 3 t oraz 0,5 t dla VHPUW 5 t. Warunek należy sprawdzić dla każdego zastosowanego uchwytu.
Czy przegubowe ucho pozwala zachować pełny udźwig pod każdym kątem?
Nie. Obowiązują diagramy redukcji DOR dla dwóch pokazanych płaszczyzn. Sprawdź kierunek podwieszenia przed podnoszeniem.
Czy uchwyt pozostawia ślady na materiale?
Zębate elementy chwytające mogą pozostawić odcisk. Powierzchnia musi być czysta, a jej twardość zgodna z instrukcją.
Jakie informacje przesłać do wyceny?
Podaj przekrój profilu, masę i wymiary elementu lub konstrukcji, twardość powierzchni, liczbę punktów chwytu oraz kierunek podnoszenia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz uchwyt do profili HP VHPUW z CECHO.
Prześlij przekrój profilu, masę konstrukcji i planowany kierunek podnoszenia. Pomożemy dobrać VHPUW oraz właściwe zawiesie.
Wyślij zapytanie o VHPUW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
