Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt do przemieszczania i podnoszenia przedmiotów o delikatnych powierzchniach, takich jak stal nierdzewna, płyty drewniane, aluminium NMHW

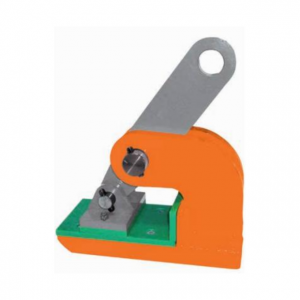

Uchwyt do przemieszczania i podnoszenia przedmiotów o delikatnych powierzchniach, takich jak stal nierdzewna, płyty drewniane, aluminium NMHW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG peCLAMP · OCHRONA POWIERZCHNI
Uchwyty do poziomego podnoszenia płyt ze stali nierdzewnej, aluminium, drewna i innych materiałów o delikatnej powierzchni. Okładziny ochronne na szczękach ograniczają ryzyko uszkodzenia materiału. DOR pary 1–6 t.
1–6 tDOR pary · chwyt do 50 mm5 wykonań w tabeli producenta
Potrzebujesz doboru uchwytu do delikatnych powierzchni NMHW?
Podaj materiał i rodzaj wykończenia powierzchni, masę, wymiary oraz grubość płyty. Dobierzemy parę uchwytów i sposób podwieszenia.
Zapytaj CECHO o NMHW →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do delikatnych powierzchni pewag NMHW — najważniejsze informacje
MATERIAŁInox, aluminium, drewnoPłyty o delikatnej powierzchni
DOR PARY1–6 tPięć wykonań
SZCZĘKIOkładziny ochronneOdporne na nacisk
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →

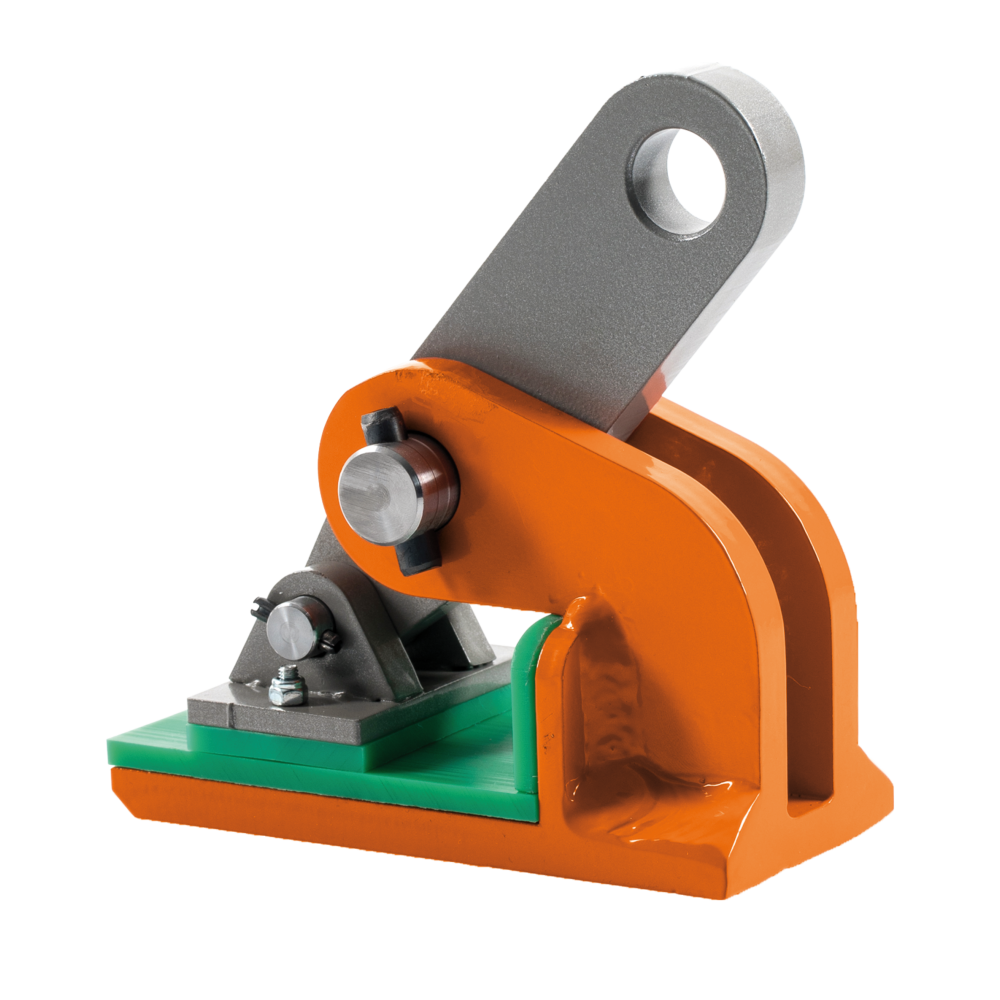

POZIOMY TRANSPORT Z OCHRONĄ POWIERZCHNI
Chwyt z okładziną zamiast bezpośredniego kontaktu zębów.
pewag NMHW przeznaczony jest do poziomego przemieszczania płyt i elementów, których powierzchnia wymaga ochrony. Producent wskazuje między innymi stal nierdzewną, aluminium oraz płyty drewniane. Powierzchnie chwytne mają okładzinę z tworzywa odpornego na nacisk.
NMHW stosuje się parami lub w wielokrotności par. Nośność 1, 2, 3, 4 lub 6 t podana w tabeli odnosi się do pary. Przy większej liczbie punktów chwytu dobierz rozdział sił, w razie potrzeby z wykorzystaniem trawersy.
Płyta powinna zachować sztywność podczas podnoszenia, a miejsce styku ze szczękami musi być płaskie. Osadź uchwyty na pełną głębokość i rozmieść je tak, aby ładunek pozostawał w równowadze. Podnoś pojedynczą płytę.
Ochrona powierzchni wymaga czystych, nieuszkodzonych okładzin. Zanieczyszczenia między okładziną a materiałem mogą uszkodzić wykończenie lub pogorszyć chwyt. Przy szczególnie wrażliwej powłoce dobór powinien uwzględniać jej odporność na nacisk.
DANE TECHNICZNE PEWAG

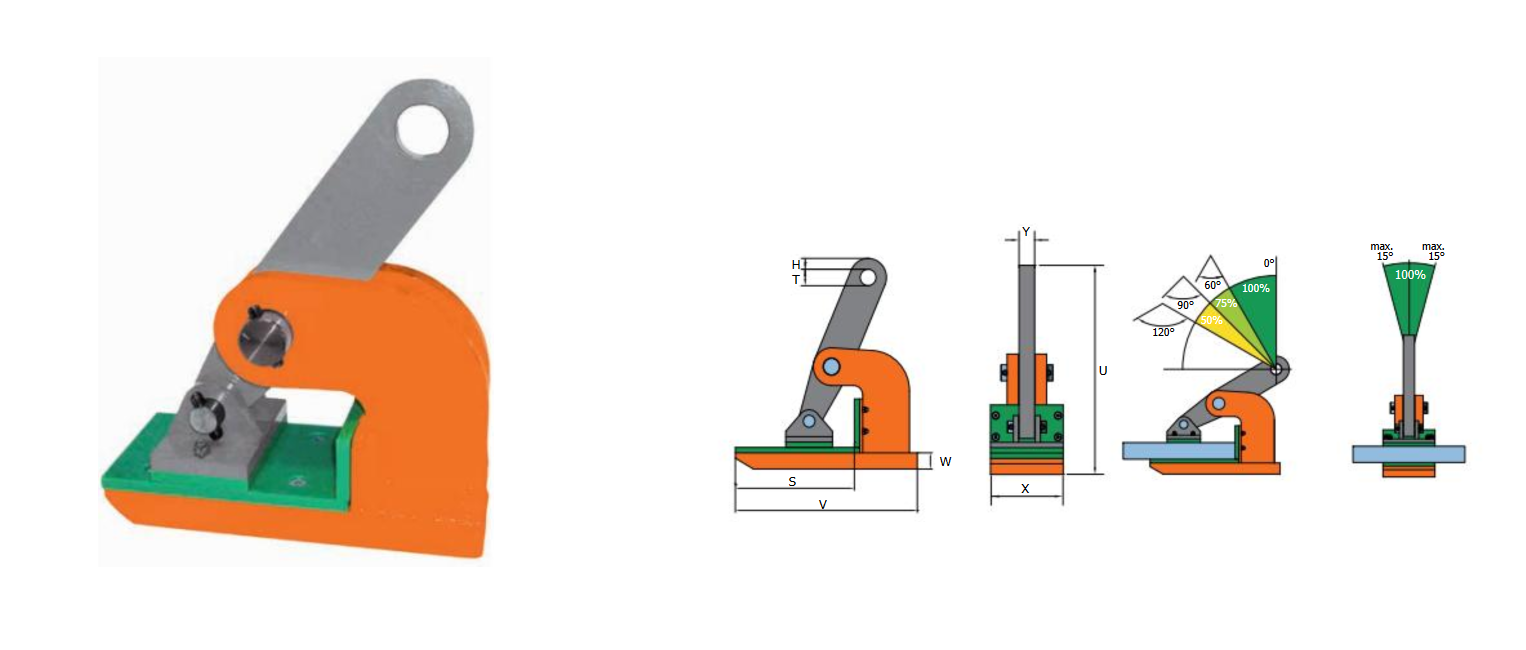

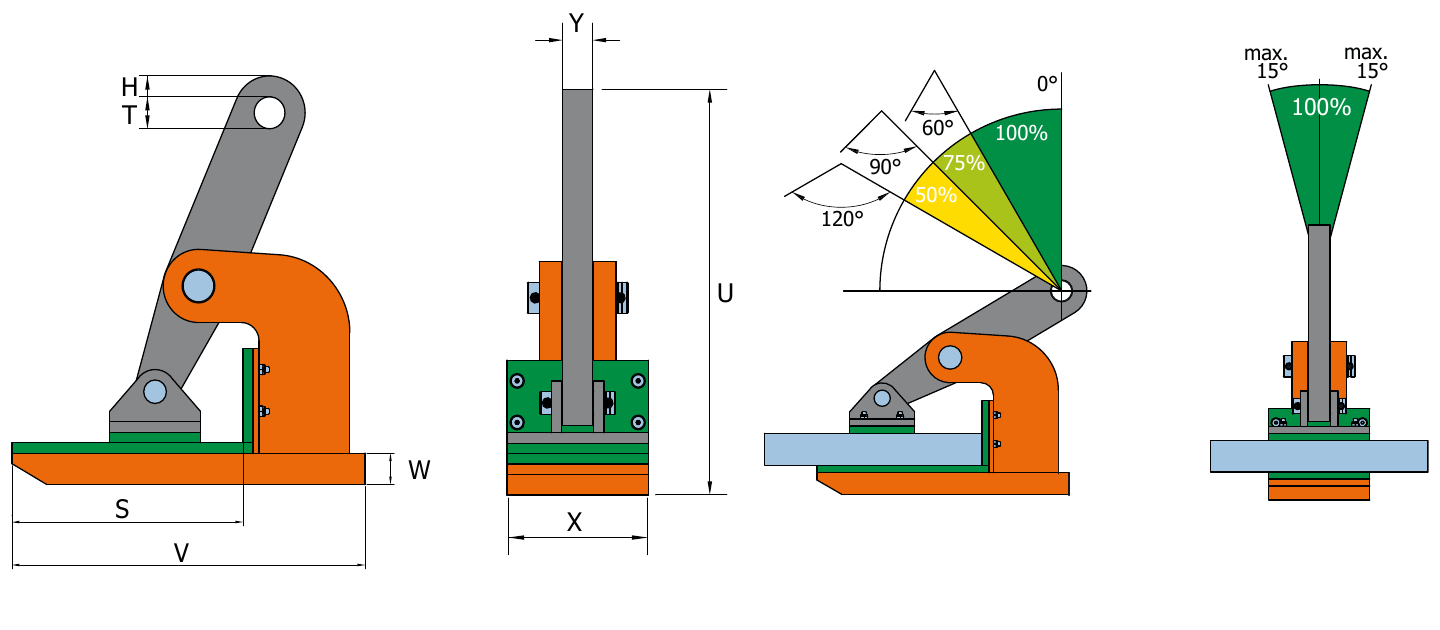

Rysunek wymiarowy i tabela NMHW
Pięć wykonań o DOR pary 1–6 t. Zakres chwytu zależy od rozmiaru: do 25, 45 lub 50 mm.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

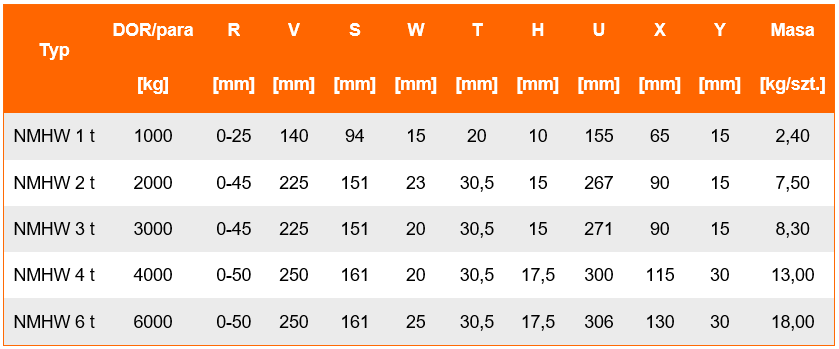

| Typ | DOR pary [t] | Chwyt R [mm] | H [mm] | S [mm] | T [mm] | U [mm] | V [mm] | W [mm] | X [mm] | Y [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NMHW 1 t | 1 | 0-25 | 10 | 94 | 20 | 155 | 140 | 15 | 65 | 15 | 2,4 |
| NMHW 2 t | 2 | 0-45 | 15 | 151 | 30,5 | 267 | 225 | 23 | 90 | 15 | 7,5 |
| NMHW 3 t | 3 | 0-45 | 15 | 151 | 30,5 | 271 | 225 | 20 | 90 | 15 | 8,3 |
| NMHW 4 t | 4 | 0-50 | 17,5 | 161 | 30,5 | 300 | 250 | 20 | 115 | 30 | 13 |
| NMHW 6 t | 6 | 0-50 | 17,5 | 161 | 30,5 | 306 | 250 | 25 | 130 | 30 | 18 |
DOR pary w t; wymiary w mm; masa w kg/szt. DOR i wymiar H według katalogu pewag, s. 42. Temperaturę pracy −40 do +50°C podaje instrukcja NMHW. Źródło: karta producenta pewag NMHW ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać NMHW do powierzchni płyty?
Oprócz masy i grubości potrzebne są dane materiału oraz rodzaju powłoki.
Grubość oraz para
Chwyt R: 0–25 mm dla NMHW 1 t, 0–45 mm dla modeli 2 i 3 t, 0–50 mm dla modeli 4 i 6 t. Stosuj parę lub kilka par. Standardowy kąt między cięgnami dobieraj do 60°; inne konfiguracje sprawdź według diagramu i instrukcji.
Okładziny i temperatura
Utrzymuj okładziny w czystości; sprawdzaj ich zużycie, uszkodzenia i mocowanie. Usuń olej i zabrudzenia z płyty. Temperatura pracy NMHW wynosi od −40 do +50°C — uwzględnij także temperaturę samego materiału.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja NMHW opisuje poziomy transport sztywnych płyt, osadzenie, rozdział obciążenia oraz kontrolę elementów chwytnych. Producent wskazuje EN 13155. Przed użyciem porównaj oznaczenia, DOR i kierunki obciążenia konkretnego zestawu.
Instrukcja i dokumentacja producenta ↗Karta NMHW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj okładziny i ich zamocowanie, ruch elementu chwytnego, korpus oraz sworznie. Instrukcja przewiduje konserwację co miesiąc oraz przegląd i próbę co najmniej raz w roku przez właściwy serwis. Stosuj oryginalne części pewag.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Co chroni powierzchnię w uchwycie NMHW?
Szczęki i element chwytny mają okładzinę ochronną z tworzywa odpornego na nacisk. Skuteczność ochrony zależy również od czystości i stanu okładzin oraz właściwego doboru do materiału.
Do jakich materiałów służy NMHW?
Producent wskazuje między innymi stal nierdzewną, aluminium i płyty drewniane. Płyta musi być sztywna podczas podnoszenia i zapewniać płaskie miejsce styku.
Czy DOR 4 t dotyczy jednej sztuki?
Nie. DOR 4 t dotyczy pary NMHW w dopuszczalnej konfiguracji. Masa podana w tabeli odnosi się do jednej sztuki.
Jaka jest dopuszczalna temperatura pracy?
Od −40 do +50°C. To zakres właściwy dla NMHW z okładzinami ochronnymi.
Jakie informacje przesłać do wyceny?
Podaj materiał, rodzaj wykończenia, masę, wymiary i grubość płyty oraz jej temperaturę. Dołącz rozstaw punktów chwytu i plan podwieszenia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz uchwyt do delikatnych powierzchni NMHW z CECHO.
Prześlij dane płyty i wymagania dotyczące powierzchni. Pomożemy dobrać parę NMHW oraz właściwy sposób podwieszenia.
Wyślij zapytanie o NMHW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
