Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt do podnoszenia, przenoszenia i przemieszczania stali, aluminium, drewna i marmuru VNMW/VSNMW
Uchwyt do podnoszenia, przenoszenia i przemieszczania stali, aluminium, drewna i marmuru VNMW/VSNMW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG peCLAMP · PŁYTY BEZ ODCISKÓW · TRANSPORT PIONOWY
Uchwyty z okładzinami z tworzywa do pionowego podnoszenia płyt ze stali, aluminium, drewna i marmuru bez odcisków przy prawidłowym użyciu. Sześć wykonań: DOR 0,5–3 t, zakres chwytu zależny od modelu. Bez wymaganego minimalnego obciążenia.
0,5–3 tDOR pojedynczego uchwytu6 wykonań w tabeli producenta
Potrzebujesz doboru uchwytu do płyt VNMW / VSNMW?
Podaj materiał, masę, grubość i wymiary płyty. Dobierzemy wykonanie VNMW lub VSNMW oraz sposób podwieszenia odpowiedni do powierzchni i geometrii ładunku.
Zapytaj CECHO o VNMW / VSNMW →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do płyt pewag VNMW / VSNMW — najważniejsze informacje
POWIERZCHNIAOkładziny z tworzywaChwyt bez odcisków
SZEŚĆ WYKONAŃDOR 0,5–3 tDobierz właściwy zakres szczęk
OBCIĄŻENIEBez wymaganego minimumDo pojedynczej płyty
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
UCHWYTY DO STALI, ALUMINIUM, DREWNA I MARMURU
Podnoszenie bez odcisków na płycie.

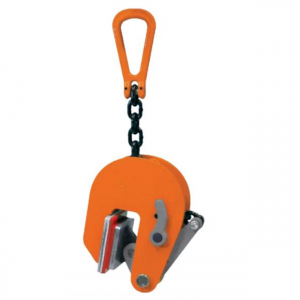

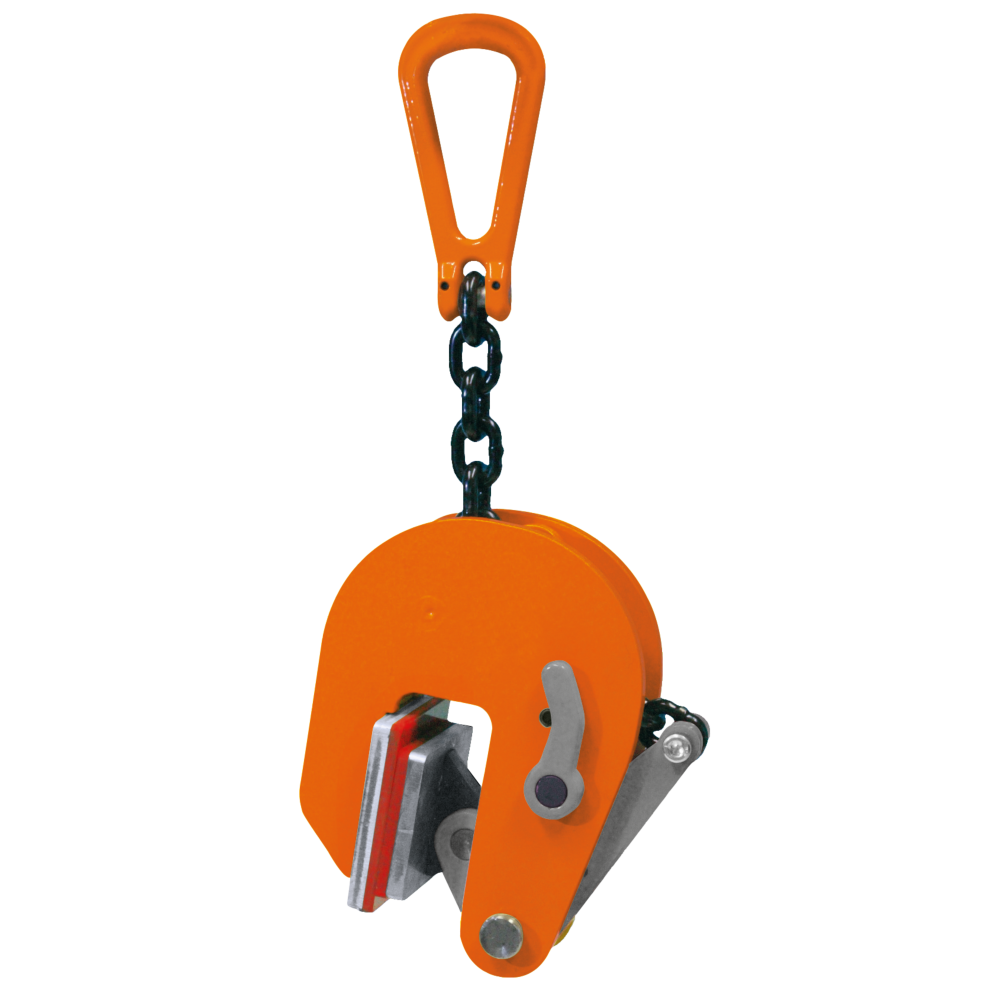

pewag VNMW i VSNMW mają dwie specjalne okładziny z tworzywa. Pozwalają podnosić i przemieszczać pojedyncze płyty ze stali, również nierdzewnej, aluminium, drewna i marmuru bez pozostawiania śladów przy prawidłowym zastosowaniu.
Rodzina obejmuje sześć wykonań o DOR od 0,5 do 3 t. Wersja VSNMW 0,5 t chwyta grubszy materiał: 17–37 mm, podczas gdy VNMW 0,5 t ma zakres 1–20 mm. Większe VNMW mają własne zakresy podane w tabeli — nie należy wybierać uchwytu wyłącznie według nośności.
Uchwyt jest blokowany w pozycji otwartej i zamkniętej. Okładziny muszą przylegać do płyty całą powierzchnią chwytającą. Nie jest wymagane minimalne obciążenie robocze; trzeba jednak przestrzegać maksymalnego DOR, zakresu szczęk oraz dozwolonych kierunków siły.
Odcinek łańcucha z uchem służy do podwieszenia w haku. Przy pracy kilkoma uchwytami zadbaj o równomierny podział obciążenia i właściwą geometrię zawiesia lub trawersy. Instrukcja dopuszcza pojedyncze płyty; wyklucza pakiety, powierzchnie stożkowe i szorstki beton.
DANE TECHNICZNE PEWAG

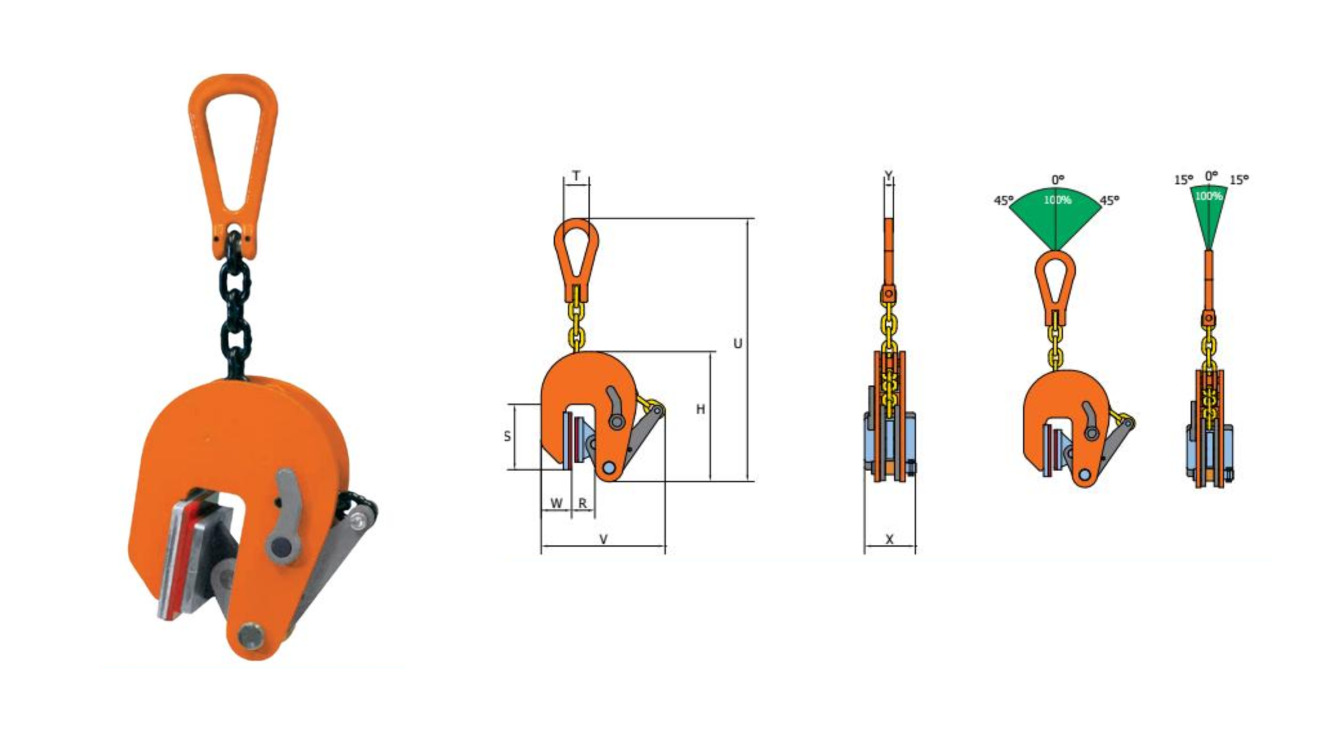

Rysunek wymiarowy i tabela VNMW / VSNMW

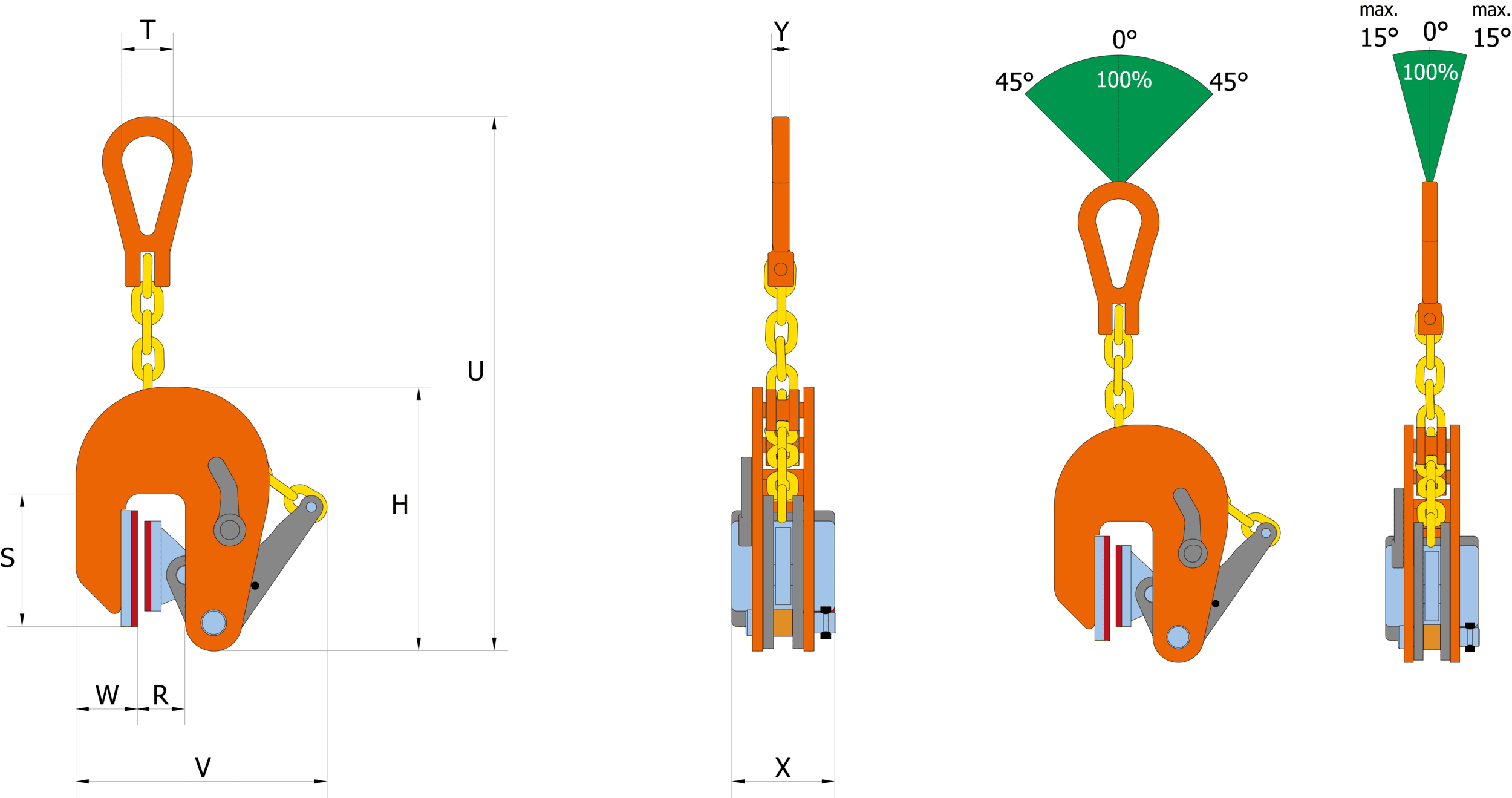

R oznacza zakres chwytu danego wykonania. VSNMW 0,5 t ma inny zakres szczęk i wymiar V niż VNMW 0,5 t. Wymiary H potwierdza katalog producenta.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

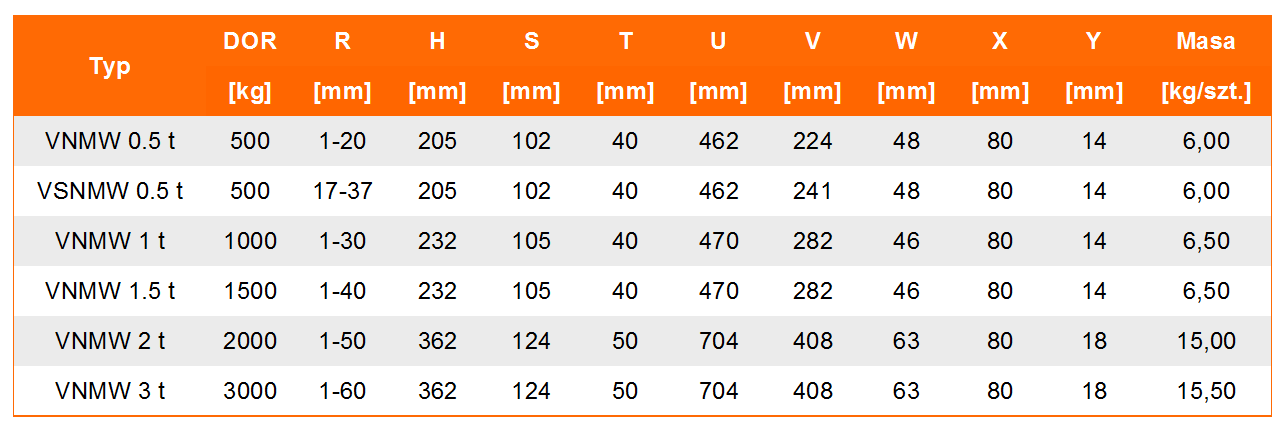

| Typ | DOR [t] | Chwyt R [mm] | H [mm] | S [mm] | T [mm] | U [mm] | V [mm] | W [mm] | X [mm] | Y [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VNMW 0.5 t | 0,5 | 1-20 | 205 | 102 | 40 | 462 | 224 | 48 | 80 | 14 | 6 |
| VSNMW 0.5 t | 0,5 | 17-37 | 205 | 102 | 40 | 462 | 241 | 48 | 80 | 14 | 6 |
| VNMW 1 t | 1 | 1-30 | 232 | 105 | 40 | 470 | 282 | 46 | 80 | 14 | 6,5 |
| VNMW 1.5 t | 1,5 | 1-40 | 232 | 105 | 40 | 470 | 282 | 46 | 80 | 14 | 6,5 |
| VNMW 2 t | 2 | 1-50 | 362 | 124 | 50 | 704 | 408 | 63 | 80 | 18 | 15 |
| VNMW 3 t | 3 | 1-60 | 362 | 124 | 50 | 704 | 408 | 63 | 80 | 18 | 15,5 |
DOR w t; zakres chwytu i wymiary w mm; masa w kg/szt. Wymiary H według katalogu pewag, s. 29. Stosuj dopuszczalne kierunki sił pokazane na rysunku i w instrukcji. Źródło: karta producenta pewag VNMW / VSNMW ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać VNMW lub VSNMW?
Dobór zaczyna się od materiału i grubości płyty; następnie sprawdza się obciążenie każdego uchwytu.
Właściwy wariant
Porównaj grubość z zakresem R w tabeli. VNMW 0,5 t: 1–20 mm; VSNMW 0,5 t: 17–37 mm. Dla większych nośności wybierz odpowiednie wykonanie VNMW, uwzględniając jego masę i wymiary.
Układ podnoszenia
Uwzględnij rozkład masy, liczbę punktów chwytu i dozwolone kierunki sił. DOR całego zestawu wynika z jego doboru, nie z samej sumy nośności uchwytów. Instrukcja serii VNMW podaje temperaturę pracy −10 do +60°C.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja pewag serii VNMW opisuje mocowanie na pojedynczej płycie, obsługę blokady, pracę wieloma uchwytami i kontrolę okładzin. Producent wskazuje EN 13155. Do użytkowania stosuj dokumentację właściwego wykonania i jego zakresu szczęk.
Instrukcja i dokumentacja producenta ↗Karta VNMW / VSNMW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem sprawdź okładziny, korpus, łańcuch, ucho, sworznie, sprężynę i blokadę. Instrukcja przewiduje kontrolę co miesiąc oraz przegląd i próbę co najmniej raz w roku przez właściwy serwis. Stosuj oryginalne części pewag.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czym VSNMW 0,5 t różni się od VNMW 0,5 t?
Oba mają DOR 0,5 t i masę 6 kg. VNMW chwyta materiał 1–20 mm, a VSNMW 17–37 mm. Wymiar V wynosi odpowiednio 224 i 241 mm.
Czy uchwyt nadaje się do marmuru?
Tak. Producent wskazuje płyty marmurowe oraz stal, stal nierdzewną, aluminium i drewno. Miejsce chwytu musi umożliwiać pełne przyleganie okładzin i spełniać warunki instrukcji.
Czy wymagane jest minimalne obciążenie?
Nie. Dla VNMW i VSNMW producent nie określa minimalnego obciążenia roboczego. Nie wolno przekroczyć DOR danego wykonania ani jego zakresu chwytu.
Czy okładziny pozostawiają odcisk?
Specjalne okładziny zaprojektowano do transportu bez odcisków. Wymaga to czystych i sprawnych szczęk oraz odpowiedniej powierzchni materiału.
Czy można chwycić kilka płyt naraz?
Nie. Instrukcja dopuszcza jedną płytę w uchwycie. Nie stosuj go do pakietów płyt ani powierzchni stożkowych.
Jakie informacje przesłać do wyceny?
Podaj materiał, masę, grubość i wymiary pojedynczej płyty, wymagania dotyczące powierzchni, liczbę punktów chwytu i sposób podwieszenia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz uchwyt do płyt VNMW / VSNMW z CECHO.
Prześlij dane płyty i planowany sposób podnoszenia. Pomożemy dobrać wykonanie VNMW/VSNMW oraz układ zawieszenia.
Wyślij zapytanie o VNMW / VSNMW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
