Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt do podnoszenia oraz przemieszczania blach oraz konstrukcji stalowych VMPW/VEMPW/SVMPW

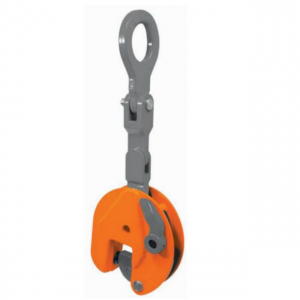

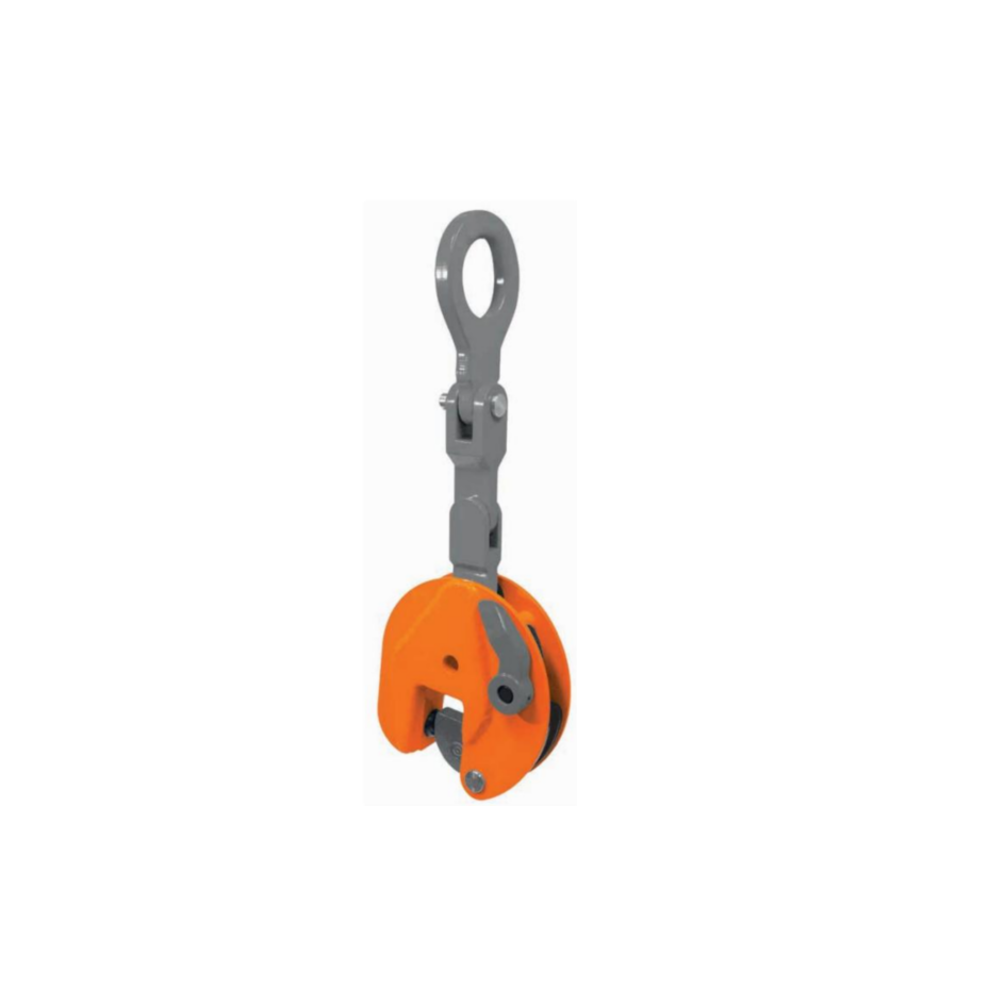

Uchwyt do podnoszenia oraz przemieszczania blach oraz konstrukcji stalowych VMPW/VEMPW/SVMPW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG peCLAMP · TRÓJPRZEGUBOWE POŁĄCZENIE UCHA
Uchwyty do blach i konstrukcji stalowych z wydłużonym połączeniem ucha wyposażonym w trzy przeguby. DOR 0,75–9 t. Ułatwiają podwieszenie do trawersy i sięganie pomiędzy pionowo ustawione elementy.
0,75–9 tDOR pojedynczego uchwytu14 wykonań w tabeli producenta
Potrzebujesz doboru uchwytu do blach VMPW / VEMPW / SVMPW?
Podaj grubość, masę i wymiary blachy oraz planowany sposób podwieszenia. Pomożemy dobrać model, zakres chwytu i zawiesie.
Zapytaj CECHO o VMPW / VEMPW / SVMPW →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do blach pewag VMPW / VEMPW / SVMPW — najważniejsze informacje
ZASTOSOWANIEBlachy i konstrukcjeTakże współpraca z trawersą
DOR RODZINY0,75–9 tMinimum obciążenia 10% DOR
KONSTRUKCJATrzy przegubyWydłużone połączenie ucha
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
UCHWYTY Z WYDŁUŻONYM ZAWIESZENIEM PRZEGUBOWYM
Łatwiejszy dostęp między stojącymi blachami.
pewag VMPW, VEMPW i SVMPW służą do podnoszenia i przemieszczania stalowych blach oraz konstrukcji. Wyróżnia je wydłużone połączenie ucha z trzema przegubami, które pozwala dopasować uchwyt do sposobu podwieszenia.
Według producenta po podłączeniu do stałego ramienia nośnego, np. trawersy, uchwyt zachowuje ruchomość bez konieczności stosowania pośredniego odcinka łańcucha. Połączenie musi być zgodne wymiarowo i dopuszczone dla całego zestawu.
Wydłużone zawieszenie pomaga opuścić korpus głębiej pomiędzy pionowo ustawione blachy lub elementy konstrukcji. W tabeli sprawdź wysokość U, zakres R oraz przestrzeń potrzebną na połączenie ucha.
VEMPW ma zwiększone rozwarcie, a SVMPW chwyt do grubszych elementów. Minimum obciążenia wynosi 10% DOR. Przy odchyleniu kierunku siły stosuj diagram producenta; przeguby nie zwalniają z kontroli dopuszczalnego obciążenia.
DANE TECHNICZNE PEWAG

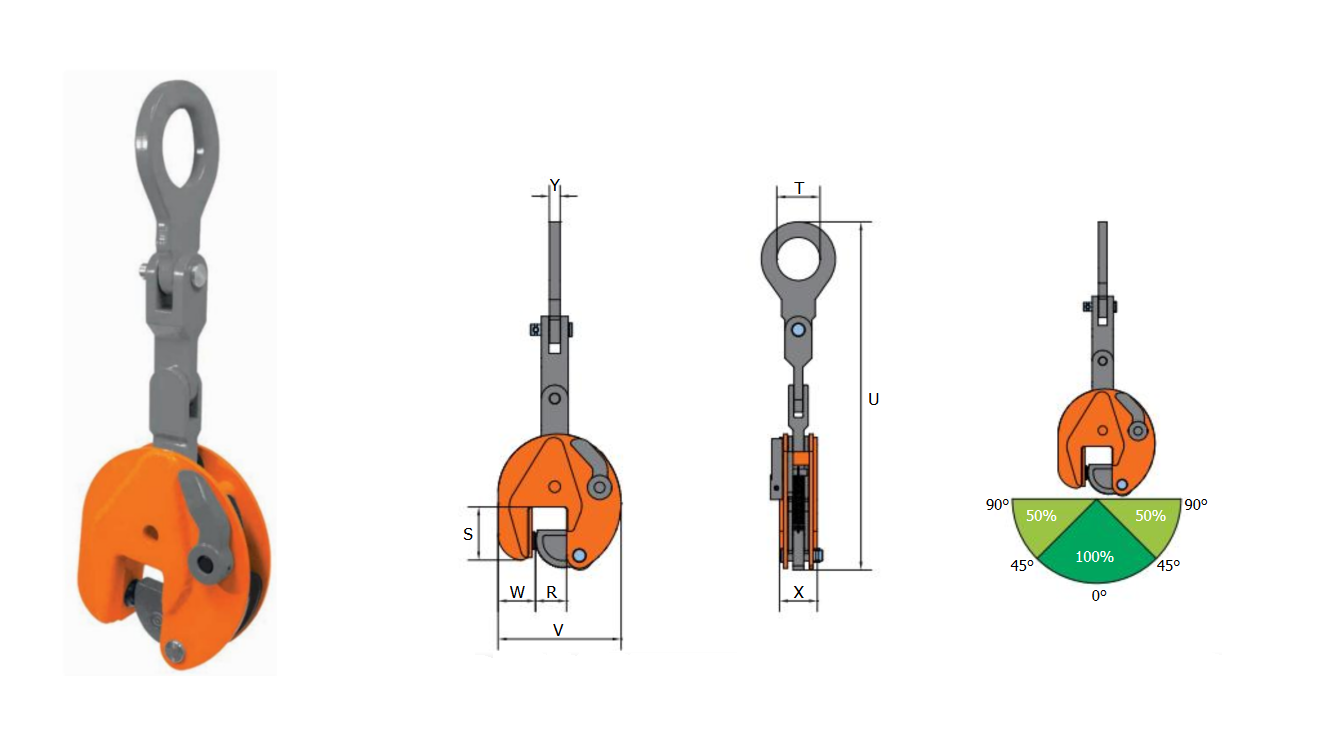

Rysunek wymiarowy i tabela VMPW / VEMPW / SVMPW
14 wykonań z wydłużonym połączeniem ucha. Wymiar U określa wysokość pokazaną na rysunku, a R zakres chwytu materiału.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | Chwyt R [mm] | S [mm] | T [mm] | U [mm] | V [mm] | W [mm] | X [mm] | Y [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| SVMPW 6 t | 6 | 40-90 | 114 | 75 | 756 | 275 | 70 | 78 | 20 | 26 |
| SVMPW 7.5 t | 7,5 | 50-100 | 111 | 75 | 695 | 312 | 70 | 86 | 20 | 31,5 |
| SVMPW 9 t | 9 | 50-100 | 111 | 75 | 792 | 312 | 70 | 86 | 20 | 32,5 |
| VEMPW 1 t | 1 | 0-25 | 56 | 45 | 403 | 141 | 37 | 47 | 15 | 4,5 |
| VEMPW 2 t | 2 | 0-35 | 78 | 64 | 516 | 183 | 56 | 56 | 16 | 8 |
| VEMPW 3 t | 3 | 0-35 | 78 | 64 | 516 | 183 | 56 | 56 | 16 | 8 |
| VEMPW 4.5 t | 4,5 | 0-45 | 85 | 70 | 650 | 228 | 60 | 78 | 20 | 19 |
| VEMPW 6 t | 6 | 0-50 | 114 | 75 | 760 | 259 | 82 | 78 | 20 | 25,5 |
| VEMPW 7.5 t | 7,5 | 0-55 | 111 | 75 | 792 | 267 | 70 | 86 | 20 | 30,5 |
| VMPW 0.75 t | 0,75 | 0-13 | 47 | 30 | 307 | 100 | 37 | 37 | 10 | 2 |
| VMPW 4.5 t | 4,5 | 0-25 | 85 | 70 | 648 | 203 | 60 | 77 | 20 | 17,8 |
| VMPW 6 t | 6 | 0-32 | 114 | 75 | 760 | 225 | 78 | 78 | 20 | 24 |
| VMPW 7.5 t | 7,5 | 0-40 | 111 | 75 | 800 | 246 | 76 | 82 | 20 | 29 |
| VMPW 9 t | 9 | 0-55 | 111 | 75 | 792 | 267 | 70 | 86 | 20 | 31 |
DOR w t; zakres chwytu i wymiary w mm; masa w kg/szt. DOR z tabeli dotyczy właściwego kierunku obciążenia; przy odchyleniu stosuj diagram producenta. Minimum obciążenia wynosi 10% DOR. Źródło: karta producenta pewag VMPW / VEMPW / SVMPW ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać VMPW, VEMPW lub SVMPW?
Poza nośnością i grubością materiału sprawdź sposób połączenia z trawersą.
DOR oraz kierunek siły
Dobierz nośność do obciążenia każdego uchwytu i zastosuj redukcje kątowe. Minimum wynosi 10% DOR, np. 0,075 t dla modelu 0,75 t albo 0,9 t dla modelu 9 t. Uwzględnij rozkład masy i sposób podwieszenia trawersy.
Połączenie i powierzchnia
Sprawdź wymiary ucha, swobodę trzech przegubów i wysokość U. Standardowe wykonanie według instrukcji jest przeznaczone do powierzchni o twardości maks. 37 HRC oraz pracy w temperaturze −40 do +100°C. Materiał powinien być czysty, bez oleju i zgorzeliny.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja pewag obejmuje rodzinę VMPW/VEMPW/SVMPW oraz połączenie ucha z trzema przegubami. Opisuje montaż na materiale, podnoszenie i kontrole. Producent wskazuje EN 13155.
Instrukcja i dokumentacja producenta ↗Karta VMPW / VEMPW / SVMPW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj korpus, zęby, szczękę, wszystkie przeguby i sworznie połączenia ucha, sprężynę oraz blokadę. Instrukcja przewiduje kontrolę konserwacyjną co miesiąc oraz przegląd i próbę co najmniej raz w roku przez właściwy serwis. Stosuj oryginalne części pewag.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Co daje trójprzegubowe połączenie ucha?
Pozwala zachować ruchomość po podłączeniu do stałego ramienia nośnego, np. trawersy. Wydłużenie ułatwia też opuszczenie uchwytu pomiędzy stojące blachy i elementy konstrukcji.
Czy pomiędzy trawersą a uchwytem zawsze musi być łańcuch?
Producent dopuszcza połączenie ze stałym ramieniem nośnym bez pośredniego łańcucha, z zachowaniem ruchomości przegubów. Trzeba sprawdzić zgodność połączenia i całego zestawu.
Czym różnią się VMPW, VEMPW i SVMPW?
VEMPW ma większe rozwarcie, a SVMPW chwyt przesunięty na grubsze elementy. Dla wersji 6 t zakresy wynoszą odpowiednio 0–32, 0–50 oraz 40–90 mm.
Jakie jest minimum obciążenia?
10% DOR każdego uchwytu, czyli np. 0,075 t dla modelu 0,75 t i 0,9 t dla modelu 9 t.
Czy można podnosić kilka luźnych blach?
Nie. Uchwyt trzeba prawidłowo osadzić na pojedynczym elemencie. Do pakietów potrzebne są przeznaczone do nich uchwyty.
Jakie informacje przesłać do wyceny?
Podaj grubość, masę i wymiary blachy lub konstrukcji, liczbę uchwytów, parametry trawersy oraz dostępne miejsce między elementami.
