Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt do podnoszenia oraz przemieszczania blach i konstrukcji stalowych VUW/VEUW/SVUW

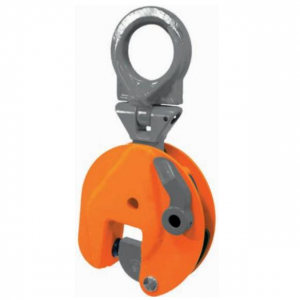

Uchwyt do podnoszenia oraz przemieszczania blach i konstrukcji stalowych VUW/VEUW/SVUW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG peCLAMP · UCHO PRZEGUBOWE · BLACHY I KONSTRUKCJE
Uchwyty z przegubowym uchem do podnoszenia i przemieszczania blach oraz konstrukcji stalowych z różnych położeń. DOR 0,75–30 t. VEUW ma zwiększone rozwarcie, a SVUW zakres chwytu do grubszych elementów.
0,75–30 tDOR pojedynczego uchwytu25 wykonań w tabeli producenta
Potrzebujesz doboru uchwytu do blach VUW / VEUW / SVUW?
Podaj grubość, masę i wymiary blachy oraz planowany sposób podwieszenia. Pomożemy dobrać model, zakres chwytu i zawiesie.
Zapytaj CECHO o VUW / VEUW / SVUW →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do blach pewag VUW / VEUW / SVUW — najważniejsze informacje
ZASTOSOWANIEBlachy i konstrukcjePodnoszenie z różnych położeń
DOR RODZINY0,75–30 tMinimum obciążenia 10% DOR
KONSTRUKCJAUcho przeguboweBlokada otwarcia i zamknięcia
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
UCHWYTY DO BLACH Z UCHEM PRZEGUBOWYM
Dostosowanie ucha do kierunku podwieszenia.

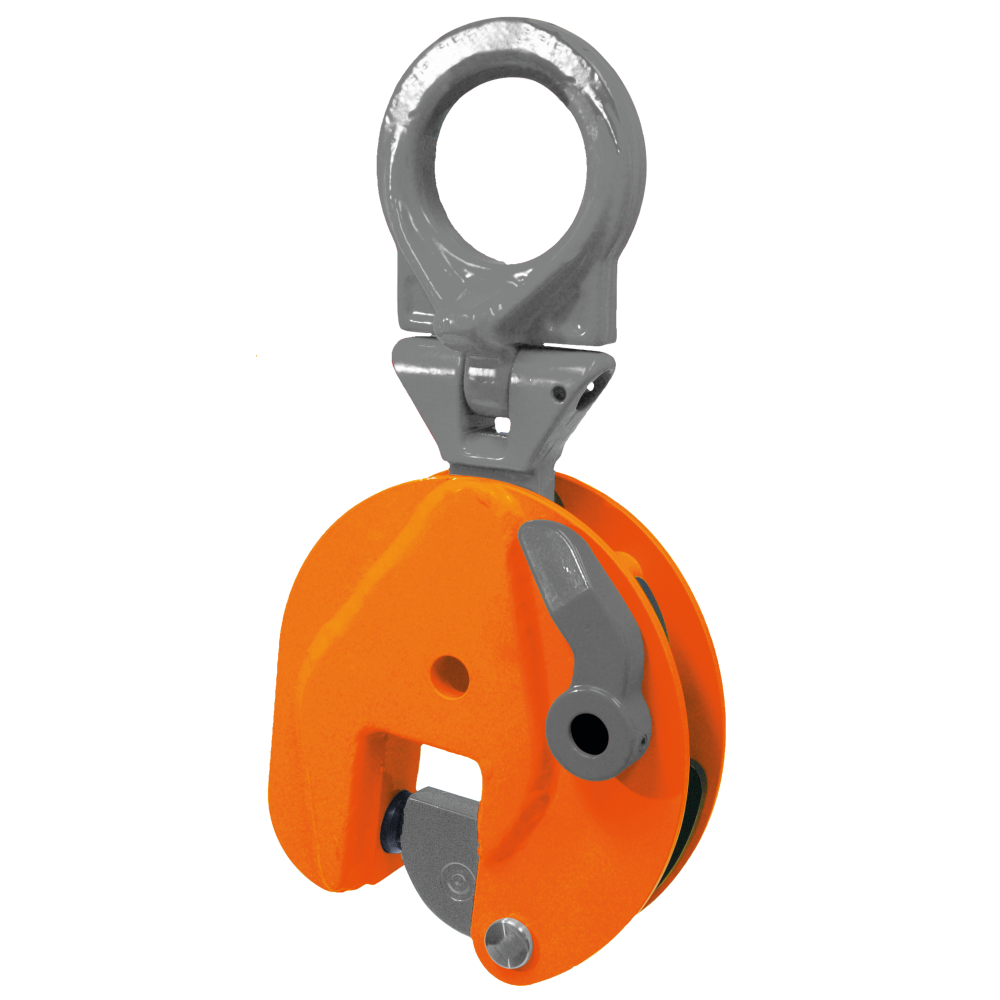

pewag VUW, VEUW i SVUW mają ruchome, przegubowe ucho i służą do podnoszenia oraz przenoszenia stalowych blach i konstrukcji z położenia poziomego, pionowego lub bocznego. Kierunek siły musi odpowiadać właściwemu diagramowi producenta.
VEUW ma zwiększone rozwarcie, a SVUW chwyt do grubszych elementów. Dla wykonań 6 t zakres R wynosi odpowiednio: VUW 0–32 mm, VEUW 0–50 mm i SVUW 40–90 mm. Poszczególne modele różnią się także wymiarami i masą.
Mechanizm bezpieczeństwa zapewnia wstępny docisk. Uchwyt blokuje się w pozycji otwartej i zamkniętej, a DOR i zakres chwytu są oznaczone na korpusie. Minimalne obciążenie to 10% DOR każdego uchwytu.

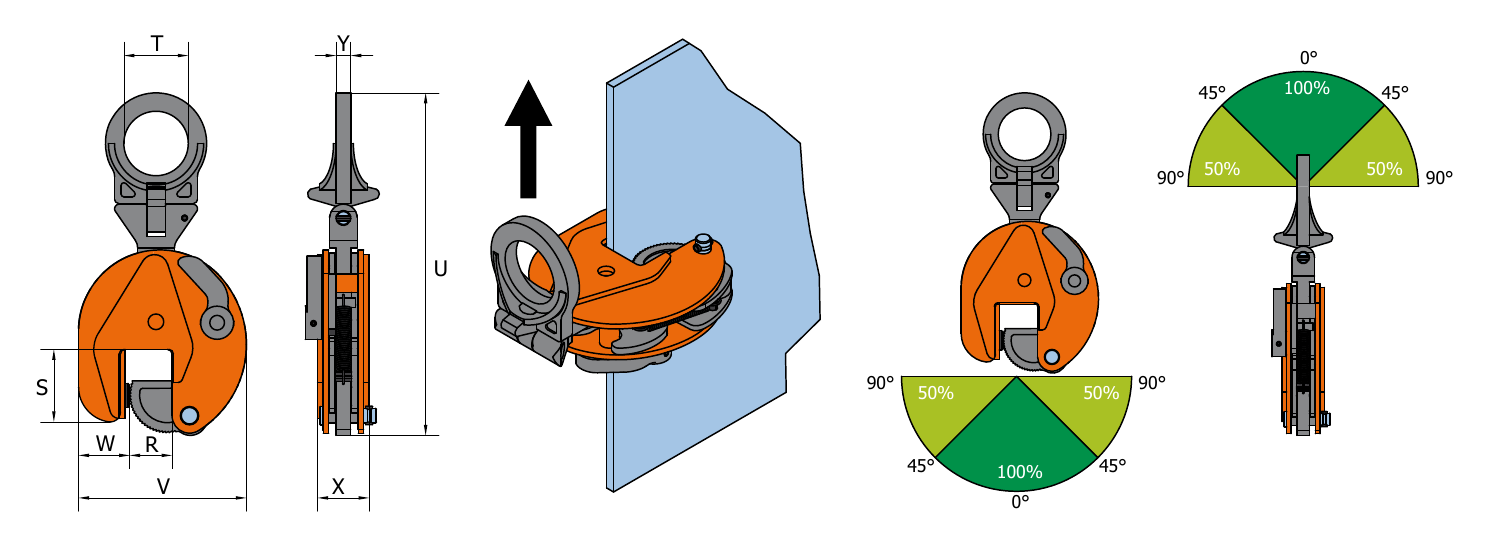

Ucho przegubowe nie oznacza pełnej nośności przy dowolnym kącie. W dwóch pokazanych płaszczyznach obowiązują diagramy redukcji DOR. Blachę trzeba osadzić pojedynczo i prawidłowo pomiędzy elementami chwytającymi.
DANE TECHNICZNE PEWAG

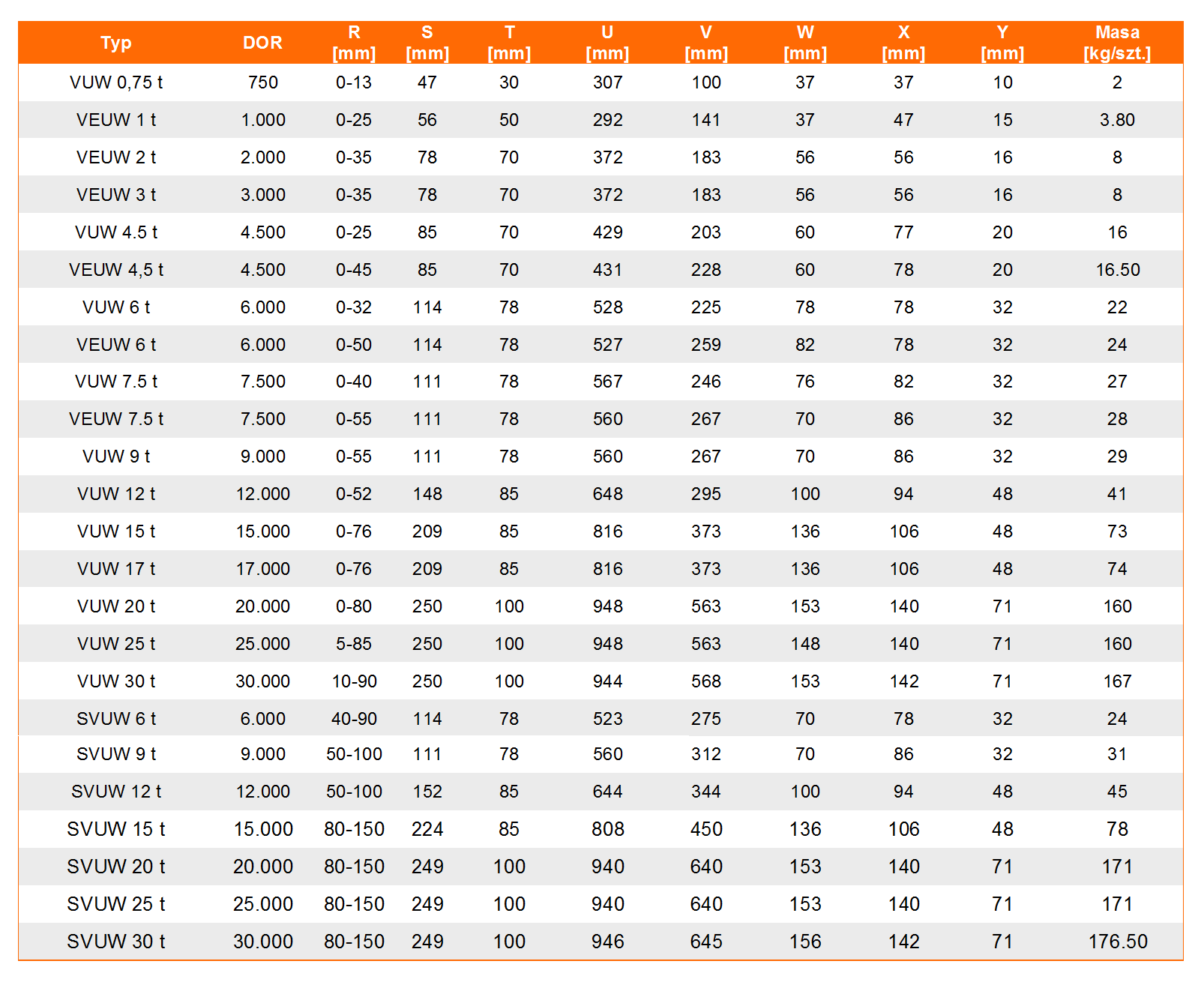

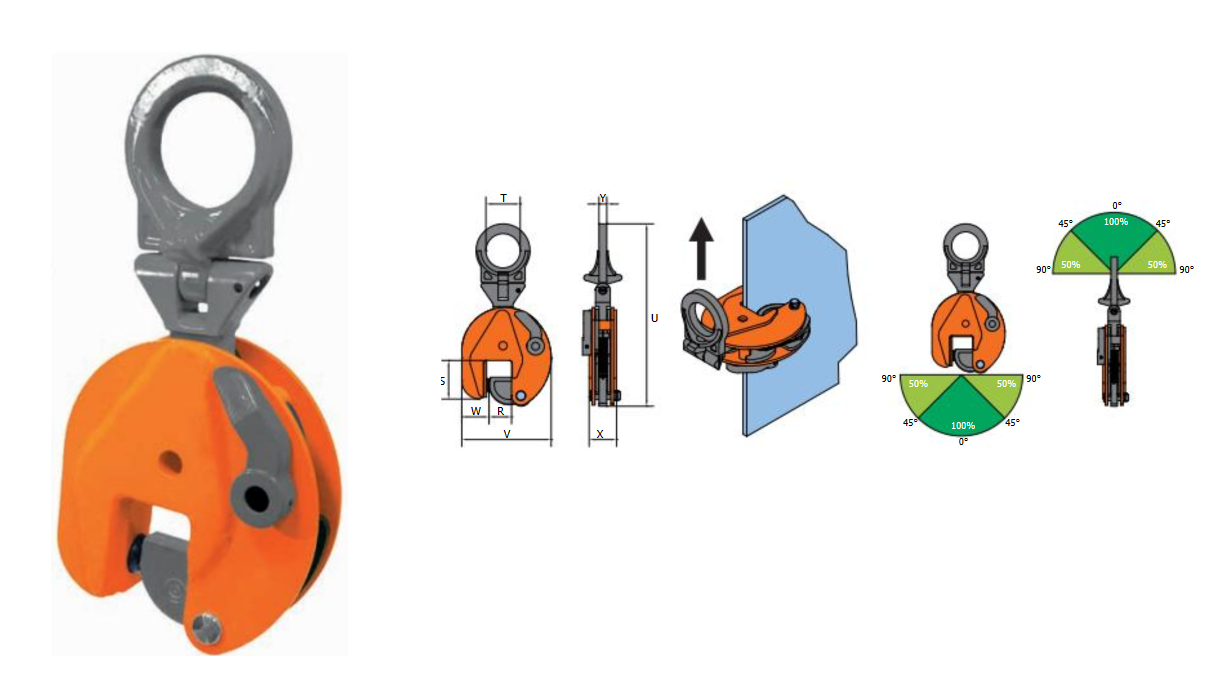

Rysunek wymiarowy i tabela VUW / VEUW / SVUW
25 wykonań z przegubowym uchem. R oznacza pełny zakres chwytu. Dobieraj wariant według DOR oraz grubości materiału.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | Chwyt R [mm] | S [mm] | T [mm] | U [mm] | V [mm] | W [mm] | X [mm] | Y [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| VUW 0.75 t | 0,75 | 0-13 | 47 | 30 | 203 | 100 | 37 | 37 | 10 | 1,8 |
| VEUW 1 t | 1 | 0-25 | 56 | 50 | 292 | 141 | 37 | 47 | 15 | 3,8 |
| VEUW 2 t | 2 | 0-35 | 78 | 70 | 372 | 183 | 56 | 56 | 16 | 8 |
| VEUW 3 t | 3 | 0-35 | 78 | 70 | 372 | 183 | 56 | 56 | 16 | 8 |
| VUW 4.5 t | 4,5 | 0-25 | 85 | 70 | 429 | 203 | 60 | 77 | 20 | 16 |
| VEUW 4.5 t | 4,5 | 0-45 | 85 | 70 | 431 | 228 | 60 | 78 | 20 | 16,5 |
| VUW 6 t | 6 | 0-32 | 114 | 78 | 528 | 225 | 78 | 78 | 32 | 22 |
| VEUW 6 t | 6 | 0-50 | 114 | 78 | 527 | 259 | 82 | 78 | 32 | 24 |
| SVUW 6 t | 6 | 40-90 | 114 | 78 | 523 | 275 | 70 | 78 | 32 | 24 |
| VUW 7.5 t | 7,5 | 0-40 | 111 | 78 | 567 | 246 | 76 | 82 | 32 | 27 |
| VEUW 7.5 t | 7,5 | 0-55 | 111 | 78 | 560 | 267 | 70 | 86 | 32 | 28 |
| VUW 9 t | 9 | 0-55 | 111 | 78 | 560 | 267 | 70 | 86 | 32 | 29 |
| SVUW 7.5 t | 7,5 | 50-100 | 111 | 78 | 560 | 312 | 70 | 86 | 32 | 30 |
| SVUW 9 t | 9 | 50-100 | 111 | 78 | 560 | 312 | 70 | 86 | 32 | 31 |
| VUW 12 t | 12 | 0-52 | 148 | 85 | 648 | 295 | 100 | 94 | 48 | 41 |
| SVUW 12 t | 12 | 50-100 | 152 | 85 | 644 | 344 | 100 | 94 | 48 | 45 |
| VUW 15 t | 15 | 0-76 | 209 | 85 | 816 | 373 | 136 | 106 | 48 | 73 |
| VUW 17 t | 17 | 0-76 | 209 | 85 | 816 | 373 | 136 | 106 | 48 | 74 |
| SVUW 15 t | 15 | 80-150 | 224 | 85 | 808 | 450 | 136 | 106 | 48 | 78 |
| VUW 20 t | 20 | 0-80 | 250 | 100 | 948 | 563 | 153 | 140 | 71 | 160 |
| VUW 25 t | 25 | 5-85 | 250 | 100 | 948 | 563 | 148 | 140 | 71 | 160 |
| VUW 30 t | 30 | 10-90 | 250 | 100 | 944 | 568 | 153 | 142 | 71 | 167 |
| SVUW 20 t | 20 | 80-150 | 249 | 100 | 940 | 640 | 153 | 140 | 71 | 171 |
| SVUW 25 t | 25 | 80-150 | 249 | 100 | 940 | 640 | 153 | 140 | 71 | 171 |
| SVUW 30 t | 30 | 80-150 | 249 | 100 | 946 | 645 | 156 | 142 | 71 | 176,5 |
DOR w t; zakres chwytu i wymiary w mm; masa w kg/szt. DOR z tabeli dotyczy właściwego kierunku obciążenia; przy odchyleniu stosuj diagram producenta. Minimum obciążenia wynosi 10% DOR. Źródło: karta producenta pewag VUW / VEUW / SVUW ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać VUW, VEUW lub SVUW?
Sam udźwig nie wystarcza — liczą się grubość w miejscu chwytu i kierunek obciążenia.
DOR i kierunek siły
Oblicz obciążenie każdego uchwytu i uwzględnij kierunek siły w obu płaszczyznach. Stosuj redukcje DOR według rysunku. Minimum wynosi 10% DOR, np. 0,075 t dla modelu 0,75 t albo 0,6 t dla modelu 6 t.
Powierzchnia i otoczenie
Instrukcja podaje dla standardowego wykonania maksymalną twardość powierzchni 37 HRC. Materiał musi być czysty i umożliwiać stabilny chwyt. Zakres temperatur pracy wynosi −40 do +100°C w normalnych warunkach atmosferycznych.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja pewag obejmuje rodzinę VUW/VEUW/SVUW i opisuje chwyt, blokowanie, pracę ucha przegubowego oraz kierunki sił. Producent wskazuje EN 13155. Dobierz dokumentację do oznaczenia konkretnego wykonania.
Instrukcja i dokumentacja producenta ↗Karta VUW / VEUW / SVUW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj korpus, przegub i ucho, zęby, szczękę, sworznie, sprężynę i blokadę. Instrukcja przewiduje kontrolę konserwacyjną co miesiąc oraz przegląd i próbę co najmniej raz w roku przez właściwy serwis. Stosuj oryginalne części pewag.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czym VUW różni się od VCW?
VUW ma przegubowe ucho, a VCW proste ucho. Różnią się dopuszczonymi kierunkami podwieszenia, wymiarami i diagramami; nie należy zamieniać ich parametrów.
Czym różnią się VUW, VEUW i SVUW?
VEUW ma zwiększone rozwarcie, a SVUW zakres chwytu przeznaczony do grubszych elementów. Przykładowo wersje 6 t mają zakresy 0–32, 0–50 oraz 40–90 mm.
Czy przegubowe ucho eliminuje redukcję DOR?
Nie. Przy odchyleniu obciążenia od podstawowego kierunku trzeba stosować diagram dla odpowiedniej płaszczyzny.
Jakie jest minimalne obciążenie?
10% DOR pojedynczego uchwytu. Dla wykonania 0,75 t jest to 0,075 t, a dla wykonania 30 t — 3 t.
Czy można podnosić luźne pakiety blach?
Nie. Rodzina VUW służy do pojedynczego elementu osadzonego zgodnie z instrukcją. Do pakietów potrzebny jest inny rodzaj uchwytu.
Jakie informacje przesłać do wyceny?
Podaj grubość, masę i wymiary elementu, twardość powierzchni, planowaną liczbę uchwytów oraz kierunek podnoszenia.
