Grubość i ustawienie
Zmierz grubość w miejscu chwytu i sprawdź odpowiednie ustawienie rozwarcia. VEUW-A ma zakres 0–95 mm z regulacją co 30 mm. Uwzględnij miejsce na korpus, którego wymiar V zmienia się od 183 do 243 mm.
Koszyk0
Twój koszyk jest pusty ...
- Akcesoria zawiesiowe
- Liny stalowe
- Mocowanie ładunków
- Osłony zawiesi i pasów mocujących
- Punkty mocujące
- Trawersy, suwnice, żurawie
- Punkty kotwiczenia do ochrony przed upadkiem
- Uchwyty, Chwytaki
- Wciągniki, Podnośniki
- Zawiesia łańcuchowe
- Zawiesia linowe
- Zawiesia pasowe tekstylne
- Zawiesia wężowe
- Zblocza, krążki linowe
- Manipulatory próżniowe
- Rozwiązania
- Usługi
Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt do podnoszenia oraz przemieszczania blach i konstrukcji stalowych VEUW-A

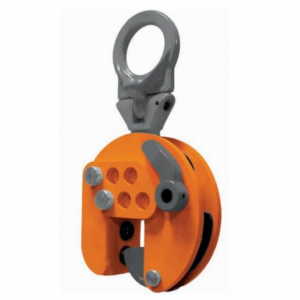

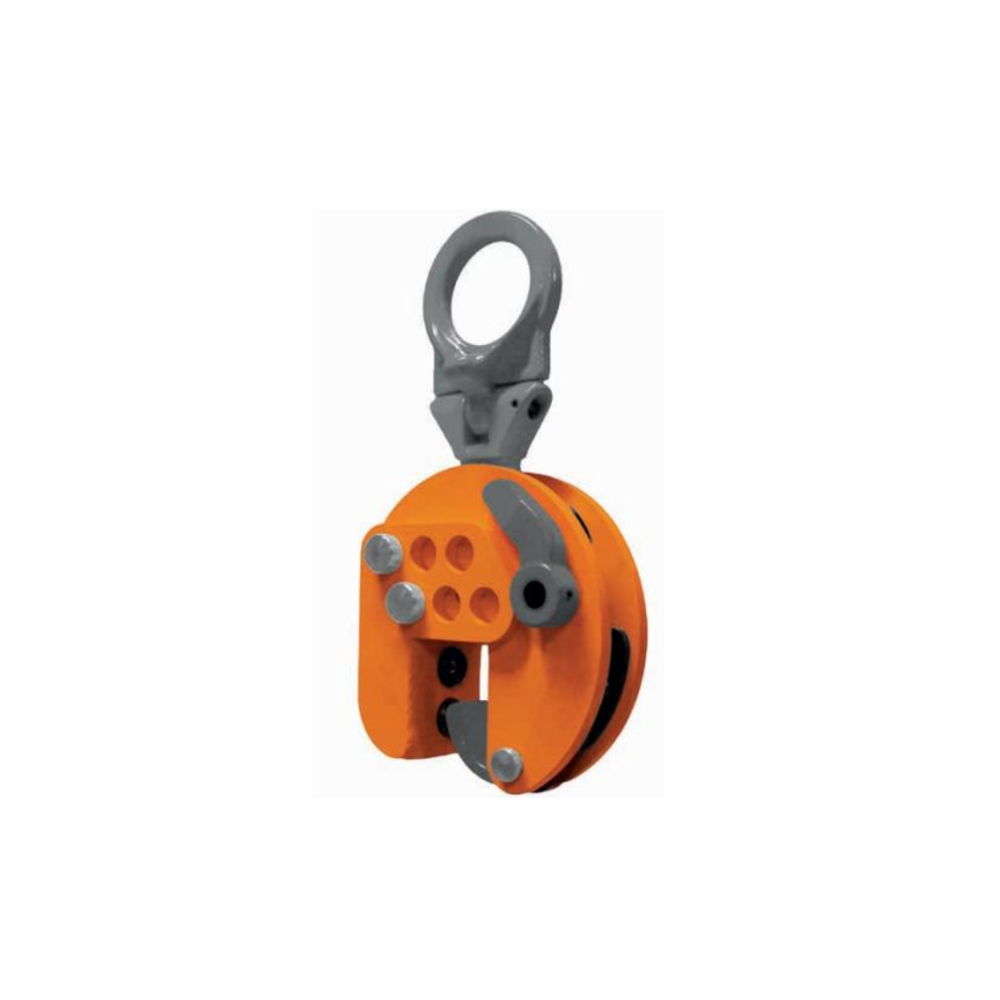

Uchwyt do podnoszenia oraz przemieszczania blach i konstrukcji stalowych VEUW-A
Producent: pewagDystrybucja i dobór: CECHO
PEWAG peCLAMP · REGULACJA CHWYTU CO 30 MM
Uchwyt do podnoszenia i przemieszczania stalowych blach oraz konstrukcji. DOR 3 t, regulowany chwyt do 95 mm i przegubowe ucho. Jeden model do różnych grubości materiału; minimalne obciążenie wynosi 0,3 t.
3 tDOR pojedynczego uchwytu1 wykonanie w tabeli producenta
Potrzebujesz doboru uchwytu do blach VEUW-A?
Podaj grubość i masę materiału oraz kierunek podnoszenia. Pomożemy dobrać ustawienie chwytu i sposób podwieszenia.
Zapytaj CECHO o VEUW-A →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do blach pewag VEUW-A — najważniejsze informacje
ZASTOSOWANIEBlachy i konstrukcjeStalowe elementy
DOR UCHWYTU3 tMinimum obciążenia 0,3 t
ZAKRES CHWYTU0–95 mmRegulacja co 30 mm
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
REGULOWANY UCHWYT DO BLACH STALOWYCH
Jeden uchwyt, różne grubości materiału.
pewag VEUW-A 3 t jest przeznaczony do podnoszenia i przemieszczania blach oraz konstrukcji stalowych. Regulowany zakres chwytu pozwala dopasować ten sam model do elementów o różnych grubościach.
Rozwarcie ustawia się stopniowo co 30 mm, do 95 mm. Przed podnoszeniem ustaw uchwyt zgodnie z grubością materiału i instrukcją. Zmiana położenia szczęki zmienia również wymiar V: od 183 do 243 mm.
Przegubowe ucho umożliwia pracę przy różnych położeniach materiału. Dopuszczalne obciążenie zależy od kierunku siły — stosuj diagramy producenta. Mechanizm bezpieczeństwa blokuje uchwyt w pozycji otwartej i zamkniętej; minimum obciążenia wynosi 10% DOR, czyli 0,3 t.
DANE TECHNICZNE PEWAG

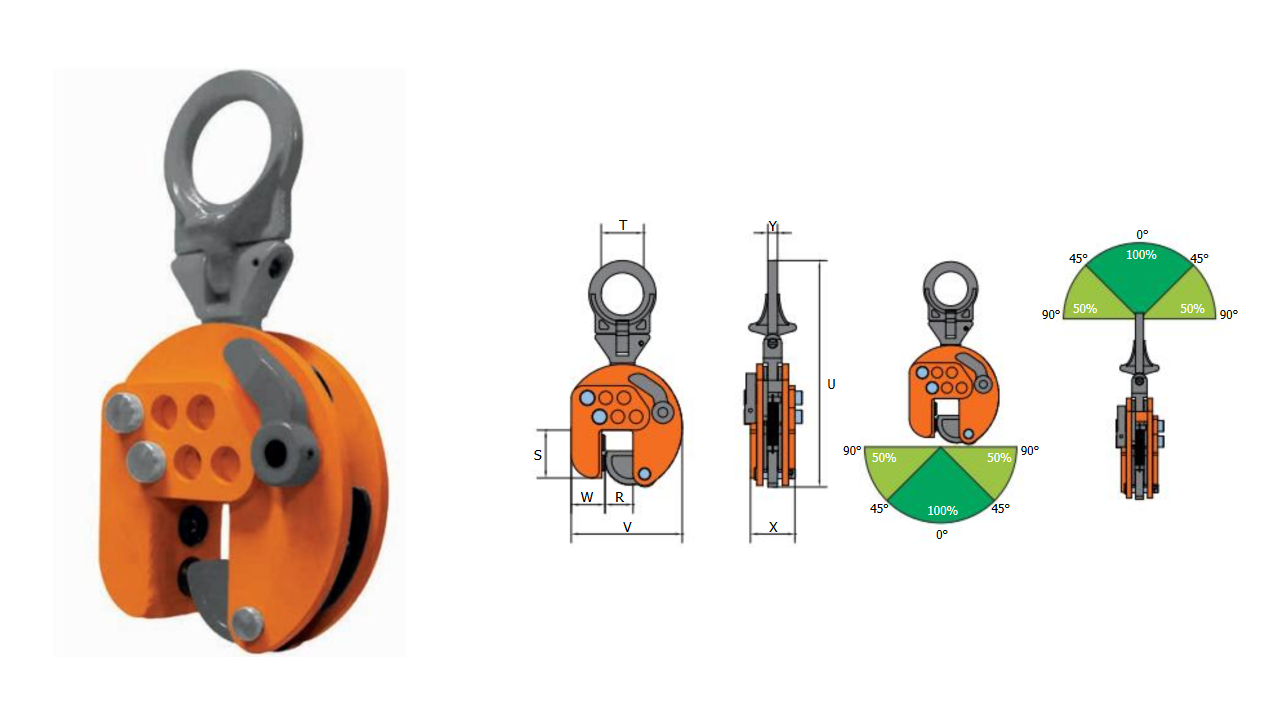

Rysunek wymiarowy i tabela VEUW-A
R oznacza zakres chwytu, a V wymiar zmienny zależny od ustawienia. Masa własna uchwytu wynosi 10 kg.

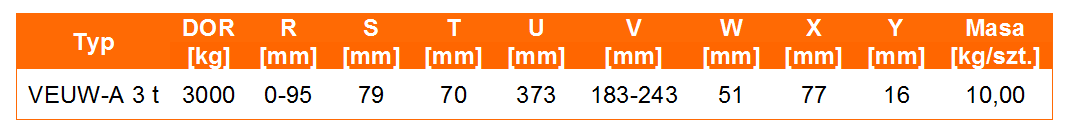

Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | Chwyt R [mm] | S [mm] | T [mm] | U [mm] | V [mm] | W [mm] | X [mm] | Y [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| VEUW-A 3 t | 3 | 0-95 | 79 | 70 | 373 | 183-243 | 51 | 77 | 16 | 10 |
DOR w t; zakres chwytu i wymiary w mm; masa w kg/szt. DOR z tabeli dotyczy właściwego kierunku obciążenia; przy odchyleniu stosuj diagram producenta. Minimum obciążenia wynosi 10% DOR. Źródło: karta producenta pewag VEUW-A ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać i ustawić VEUW-A?
Potrzebne są grubość materiału, obciążenie każdego uchwytu i kierunek podwieszenia.
Obciążenie i kąty
Maksymalny DOR wynosi 3 t w kierunku określonym przez producenta. Minimum obciążenia każdego uchwytu wynosi 0,3 t. Uwzględnij redukcje DOR, kąty zawiesia i nierównomierny rozkład masy.
Powierzchnia i otoczenie
Instrukcja podaje dla standardowego wykonania maksymalną twardość powierzchni 37 HRC. Materiał musi być czysty i umożliwiać stabilny chwyt. Zakres temperatur pracy wynosi −40 do +100°C w normalnych warunkach atmosferycznych.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja pewag obejmuje VEUW-A oraz zasady osadzania, blokowania, kierunków obciążenia i kontroli. Producent wskazuje EN 13155. Stosuj ją razem z oznaczeniami konkretnego uchwytu.
Instrukcja i dokumentacja producenta ↗Karta VEUW-A i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj korpus, zęby, szczękę regulowaną i jej zamocowanie, przegubowe ucho, sprężynę i blokadę. Instrukcja przewiduje kontrolę konserwacyjną co miesiąc oraz przegląd i próbę co najmniej raz w roku przez właściwy serwis. Stosuj oryginalne części pewag.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Co daje regulowany chwyt VEUW-A?
Ten sam uchwyt można dopasować do różnych grubości materiału. Rozwarcie ustawia się co 30 mm w zakresie do 95 mm, zgodnie z instrukcją.
Czy DOR 3 t obowiązuje pod każdym kątem?
Nie. Przegubowe ucho dostosowuje się do podwieszenia, ale obowiązują redukcje DOR z diagramów dla dwóch płaszczyzn.
Jak lekką blachę można podnosić?
Minimalne obciążenie wynosi 10% DOR, czyli 0,3 t na uchwyt. Przy kilku uchwytach trzeba sprawdzić obciążenie każdego z nich.
Czy można chwytać kilka blach jednocześnie?
Nie. Uchwyt służy do pojedynczego elementu, prawidłowo osadzonego między elementami chwytającymi, a nie do luźnego pakietu blach.
Czy zęby mogą pozostawić odcisk?
Tak. VEUW-A jest uchwytem zębatym i może pozostawiać ślady na materiale. Do powierzchni wymagających chwytu bez odcisku należy dobrać inny model.
Jakie informacje przesłać do wyceny?
Podaj grubość, masę i wymiary elementu, twardość powierzchni, planowaną liczbę uchwytów oraz kierunek podnoszenia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz uchwyt do blach VEUW-A z CECHO.
Prześlij parametry blachy lub konstrukcji i warunki pracy. Pomożemy dobrać uchwyt oraz zawiesie.
Wyślij zapytanie o VEUW-A →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
