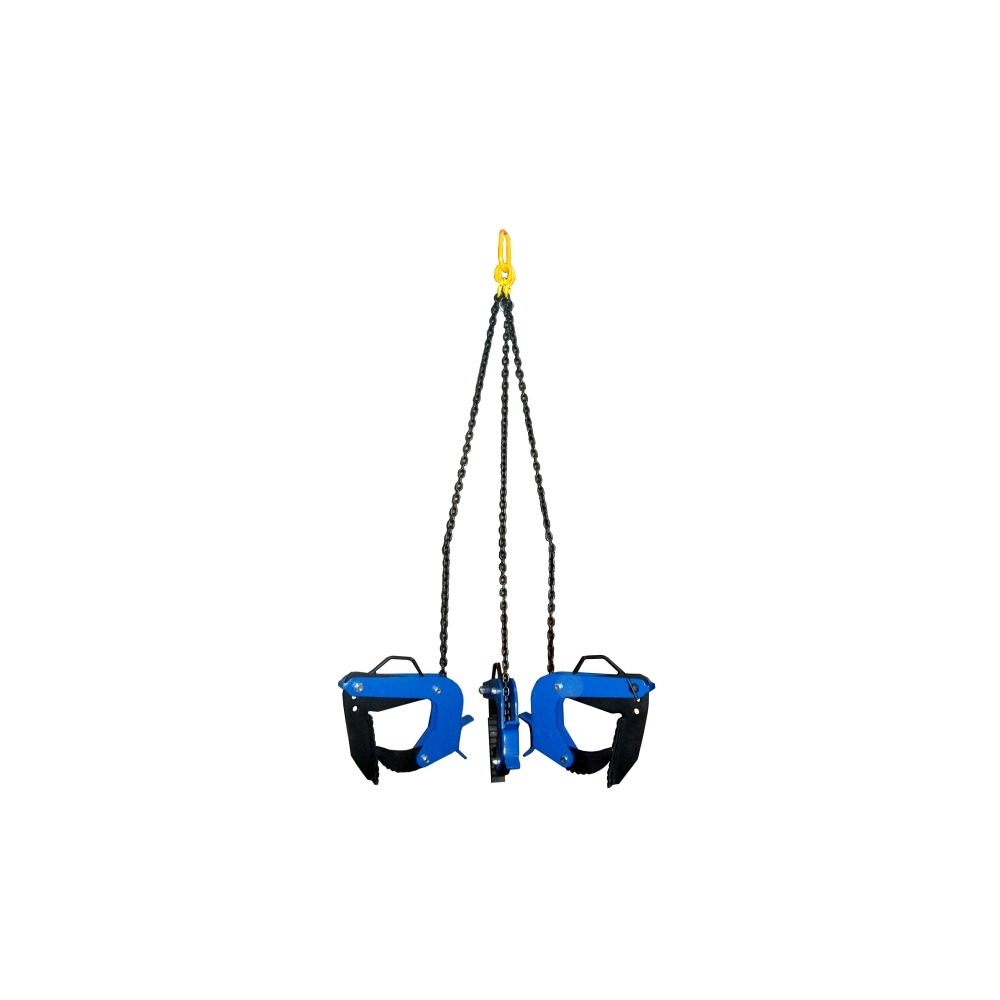

Uchwyt do podnoszenia kręgów betonowych CKB
Dobór i wsparcie techniczne: CECHO.
ZESTAW CKB · TRZY UCHWYTY · KRĘGI BETONOWE

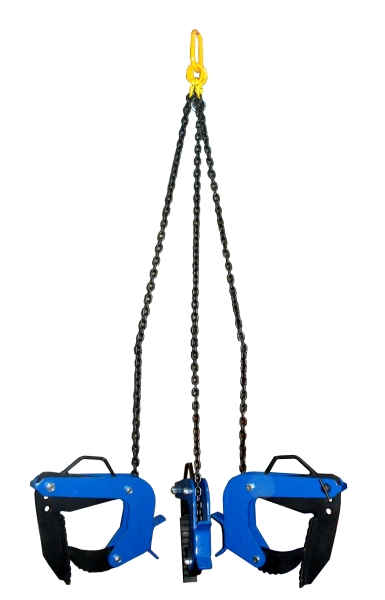

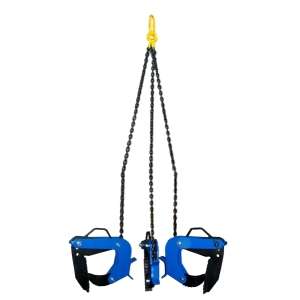

Kompletny zestaw CKB do podnoszenia kręgów betonowych: trzy uchwyty chwytające połączone z zawiesiem łańcuchowym. Pięć wykonań o DOR od 1,5 do 4 t, dobieranych do masy i średnicy kręgu oraz grubości jego ścianki.
1,5–4 tDOR kompletnego zestawu5 wykonań w tabeli doboru
Potrzebujesz doboru uchwytu do kręgów betonowych CKB?
Podaj masę kręgu, jego średnicę i grubość ścianki. Dobierzemy jeden z pięciu zestawów CKB oraz sprawdzimy potrzebną długość zawiesia.
Zapytaj CECHO o CKB →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do kręgów betonowych CKB — najważniejsze informacje
KONSTRUKCJAKompletny zestaw3 uchwyty i zawiesie
DOR ZESTAWU1,5–4 tPięć wykonań CKB
DŁUGOŚĆ ZAWIESIA2000 / 2500 mmWedług wykonania
WSPARCIE CECHODobór zestawuKontakt z technikiem →
CHWYT ZA ŚCIANKĘ KRĘGU
Trzy punkty chwytu w kompletnym zestawie.

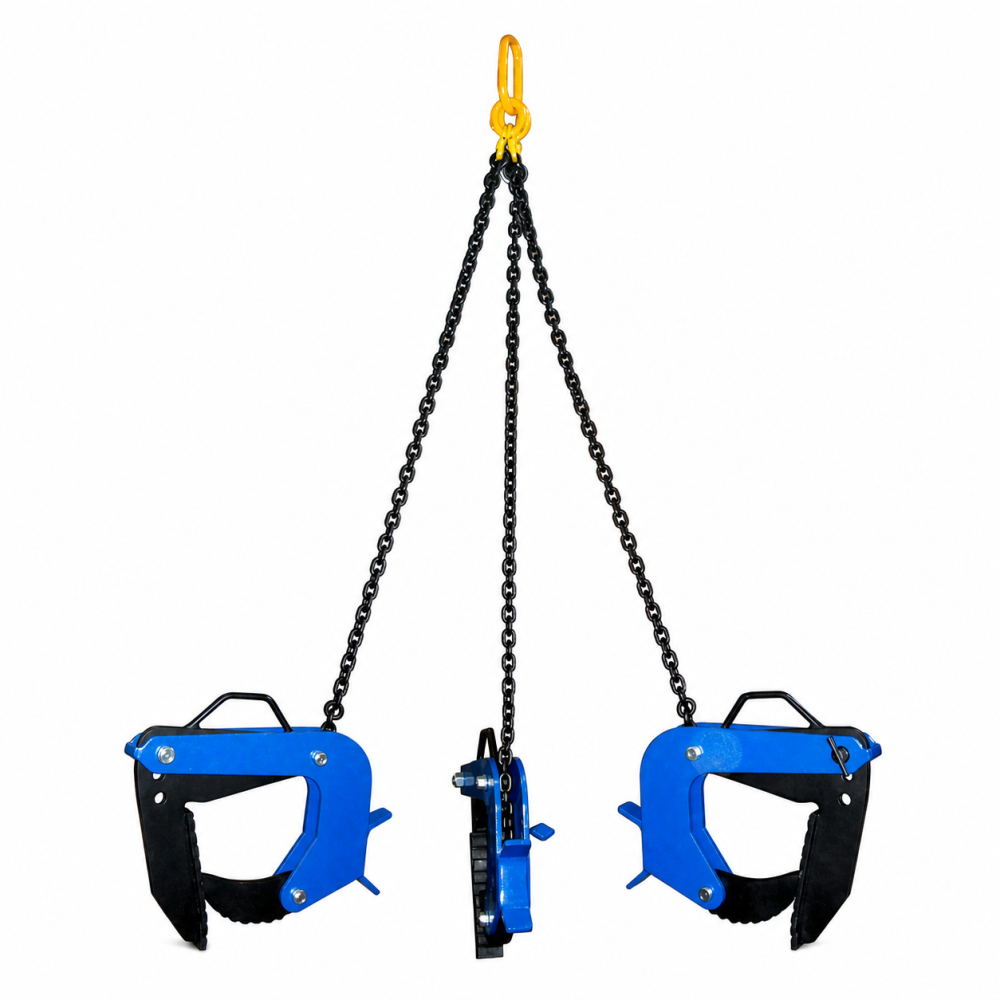

CKB służy do podnoszenia kręgów betonowych. Trzy uchwyty chwytające współpracują z cięgnami łańcuchowymi i wspólnym ogniwem zbiorczym. Komponenty są malowane proszkowo, a łańcuch oksydowany.
Oferta obejmuje pięć wykonań: CKB 1,5, CKB 3,0S, CKB 3,0, CKB 3,0L i CKB 4,0. Zestawy o DOR 3 t różnią się przede wszystkim zakresem chwytu i masą własną, dlatego sam udźwig nie wystarcza do wyboru wariantu.
Podane DOR dotyczy kompletnego zestawu. Przy doborze porównaj również średnicę kręgu, grubość ścianki, długość zawiesia oraz masę osprzętu, którą trzeba uwzględnić w obciążeniu urządzenia podnoszącego.
DANE KATALOGOWE CECHO

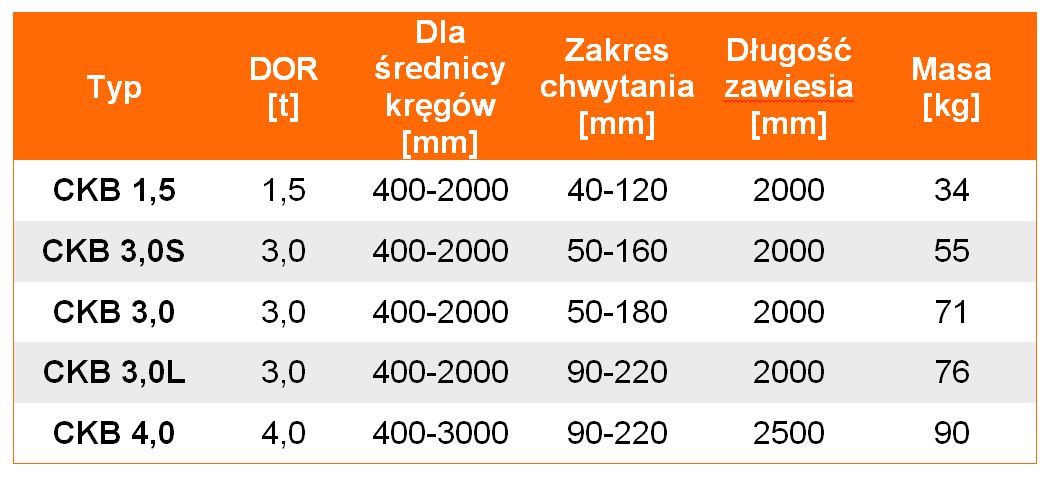

Pięć wykonań CKB — parametry zestawu
Wymiary i masy dotyczą wykonania wymienionego w pierwszej kolumnie. Warianty CKB 3,0S, 3,0 i 3,0L mają ten sam DOR, lecz różne zakresy chwytu.
Powiększ zdjęcie ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR zestawu [t] | Średnica kręgu [mm] | Zakres chwytu [mm] | Długość zawiesia [mm] | Masa zestawu [kg] |
|---|---|---|---|---|---|
| CKB 1,5 | 1,5 | 400–2000 | 40–120 | 2000 | 34 |
| CKB 3,0S | 3 | 400–2000 | 50–160 | 2000 | 55 |
| CKB 3,0 | 3 | 400–2000 | 50–180 | 2000 | 71 |
| CKB 3,0L | 3 | 400–2000 | 90–220 | 2000 | 76 |
| CKB 4,0 | 4 | 400–3000 | 90–220 | 2500 | 90 |
DOR w t dla kompletnego zestawu CKB; masa całego zestawu w kg; zakresy i długości w mm. Nie przeliczaj tych wartości na udźwig pojedynczej szczęki. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać zestaw CKB?
Oprócz masy ważna jest grubość ścianki i geometria całego układu podnoszenia.
Średnica i grubość ścianki
Sprawdź osobno średnicę kręgu i grubość ścianki. CKB 1,5 oraz warianty 3 t obejmują średnice 400–2000 mm; CKB 4,0 — 400–3000 mm. Zakres chwytu wybierz z tabeli.
Długość zawiesia
Długość zawiesia wynosi 2000 mm, a w CKB 4,0 — 2500 mm. Podaj dostępną wysokość nad kręgiem i rodzaj haka, aby sprawdzić warunki podwieszenia.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Przed użyciem zapoznaj się z instrukcją zestawu CKB. Sprawdź jego oznaczenie, dopuszczalne obciążenie robocze i rok produkcji oraz zgodność uchwytów z grubością ścianki kręgu.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje trzy uchwyty i ich szczęki, połączenia ruchome, cięgna łańcuchowe oraz ogniwo zbiorcze. Uszkodzony lub nieprawidłowo działający element wymaga wyłączenia zestawu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy DOR CKB dotyczy jednego uchwytu?
Nie. Wartości 1,5–4 t w tej karcie dotyczą kompletnego zestawu CKB: trzech uchwytów połączonych z zawiesiem łańcuchowym.
Który wariant 3 t wybrać?
Porównaj grubość ścianki z zakresem chwytu: CKB 3,0S — 50–160 mm, CKB 3,0 — 50–180 mm, CKB 3,0L — 90–220 mm. Uwzględnij też masę zestawu i warunki mocowania.
Jaka jest długość zawiesia CKB?
W czterech wykonaniach od CKB 1,5 do CKB 3,0L wynosi 2000 mm. CKB 4,0 ma zawiesie długości 2500 mm.
Czy średnica kręgu i zakres chwytu oznaczają to samo?
Nie. Średnica opisuje rozmiar kręgu, natomiast zakres chwytu dotyczy grubości ścianki w miejscu zamocowania szczęk. Oba warunki muszą pasować do wybranego wykonania.
Jakie informacje przesłać do wyceny?
Podaj masę, średnicę i wysokość kręgu, grubość ścianki, zdjęcie miejsca chwytu oraz planowaną wysokość podwieszenia.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt do kręgów betonowych CKB z CECHO.
Prześlij masę i wymiary kręgu oraz zdjęcie miejsca chwytu. Pomożemy wybrać kompletny zestaw CKB.
Wyślij zapytanie o CKB →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
