Uchwyt do podnoszenia kręgów betonowych BRG
Producent: pewagDystrybucja i dobór: CECHO
PEWAG BRG · KRĘGI BETONOWE · KOMPLET TRZYCIĘGNOWY
Trzycięgnowy zestaw pewag BRG z samozaciskowymi uchwytami do podnoszenia betonowych kręgów studziennych. DOR zestawu 2,5 t, chwyt ścianek 60–150 mm i dopuszczalne pochylenie cięgien do 30°. Wykonania o długości 1500, 2000 lub 2500 mm.
2,5 tDOR kompletnego zestawu do 30°7 wykonań w tabeli producenta
Potrzebujesz doboru uchwytu do kręgów betonowych BRG?
Podaj masę i średnicę kręgu, grubość ścianki oraz dostępną wysokość podwieszenia. Dobierzemy długość BRG i wykonanie zespołu górnego.
Zapytaj CECHO o BRG →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do kręgów betonowych pewag BRG — najważniejsze informacje
DOR ZESTAWU2,5 tPrzy pochyleniu do 30°
ZAKRES CHWYTU60–150 mmŚcianka kręgu betonowego
TEMPERATURAMaks. 100°CBez ukośnego ciągnięcia chwytaka
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
SAMOZACISKOWE UCHWYTY PEWAG

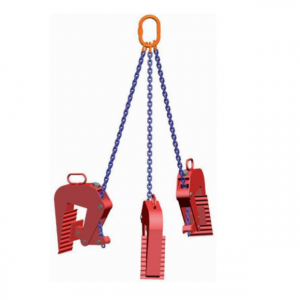

Kompletne zawiesie do betonowych kręgów studziennych.
pewag BRG łączy trzy samozaciskowe uchwyty z zawiesiem łańcuchowym. Jest przeznaczony do podnoszenia i transportu betonowych kręgów studziennych. Dopuszczalne obciążenie robocze całego zestawu wynosi 2,5 t.
W tabeli znajdują się aktualne wykonania katalogowe WIN 6 400 III z układem górnym VW, VW Unilock lub VMXKW. Długość zawiesia i wariant połączenia wpływają na maksymalną średnicę kręgu oraz masę zestawu.
Zakres chwytu wynosi 60–150 mm. Producent dopuszcza pochylenie cięgien do 30° i temperaturę pracy do 100°C. Chwytaków nie wolno poddawać ukośnemu ciągnięciu.
DANE TECHNICZNE PEWAG
Rysunek wymiarowy i tabela BRG
DOR dotyczy kompletu trzech uchwytów z zawiesiem. Kolumna „Krąg do Ø” określa maksymalną średnicę kręgu dla podanej długości, nie jego masę.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Wykonanie pewag | DOR do 30° [t] | Długość L [mm] | Krąg do Ø [mm] | Zakres chwytu [mm] | Masa [kg/zestaw] |
|---|---|---|---|---|---|
| WIN 6 400 III VW-BRG 1500 | 2,5 | 1500 | 1300 | 60–150 | 32 |
| WIN 6 400 III VW-BRG 1500 Unilock | 2,5 | 1500 | 1300 | 60–150 | 34,4 |
| WIN 6 400 III VW-BRG 2000 | 2,5 | 2000 | 1800 | 60–150 | 35,1 |
| WIN 6 400 III VW-BRG 2000 Unilock | 2,5 | 2000 | 1800 | 60–150 | 35,3 |
| WIN 6 400 III VW-BRG 2500 Unilock | 2,5 | 2500 | 2300 | 60–150 | 36,6 |
| WIN 6 400 III VMXKW-BRG 2000 | 2,5 | 2000 | 1800 | 60–150 | 35,3 |
| WIN 6 400 III VMXKW-BRG 2500 | 2,5 | 2500 | 2300 | 60–150 | 36,6 |
DOR w t dla zestawu przy pochyleniu cięgien do 30°; długość, średnica i zakres chwytu w mm; masa kompletnego zestawu w kg. Długości i pełny zakres chwytu potwierdzono w katalogu pewag winner, s. 76. Źródło: karta producenta pewag BRG ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać zestaw pewag BRG?
Oprócz masy ważna jest grubość ścianki i geometria całego układu podnoszenia.
Długość i średnica
Długość 1500 mm odpowiada maksymalnej średnicy kręgu 1300 mm; 2000 mm — 1800 mm; 2500 mm — 2300 mm. Sprawdź także dostępną wysokość i dopuszczalne pochylenie cięgien.
Wykonanie zawiesia
Wskaż pełny kod z tabeli, w tym VW, VW Unilock albo VMXKW. Nie dobieraj układu górnego wyłącznie według zdjęcia. Wykonanie i ewentualne długości specjalne potwierdzimy przy doborze.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
BRG jest wykonany według standardu zakładowego pewag. Dane wykonań znajdziesz w katalogu pewag winner, s. 76 ↗. Podczas pracy obowiązuje instrukcja konkretnego zestawu BRG i jego komponentów.
Karta BRG i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje szczęki, korpusy i przeguby trzech chwytaków, łańcuchy, połączenia oraz zespół górny. Zużyte lub uszkodzone elementy wymagają oceny technicznej i wymiany zgodnej z dokumentacją pewag.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy wartości 1300, 1800 i 2300 oznaczają udźwig?
Nie. Są to maksymalne średnice kręgu w milimetrach, zależne od długości zawiesia. DOR wszystkich zestawów w tabeli wynosi 2,5 t przy pochyleniu cięgien do 30°.
Czy 2,5 t dotyczy jednego chwytaka?
Nie. To dopuszczalne obciążenie robocze kompletnego trzycięgnowego zestawu BRG.
Jaką ściankę może chwycić BRG?
Zakres chwytu wynosi 60–150 mm. Należy sprawdzić grubość i stan ścianki w każdym miejscu zamocowania.
Czy można ciągnąć chwytak ukośnie?
Nie. Producent zabrania ukośnego ciągnięcia chwytaków. Należy również zachować dopuszczalne pochylenie cięgien do 30° i temperaturę pracy nieprzekraczającą 100°C.
Jakie informacje przesłać do wyceny?
Podaj masę, średnicę i wysokość kręgu, grubość ścianki, zdjęcie miejsca chwytu oraz planowaną wysokość podwieszenia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz uchwyt do kręgów betonowych BRG z CECHO.
Prześlij masę i wymiary kręgu oraz warunki podwieszenia. Pomożemy dobrać właściwy zestaw BRG i przygotować ofertę.
Wyślij zapytanie o BRG →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
