Grubość i pakiet
Sprawdź zakres R konkretnego rozmiaru. Blacha lub pakiet musi mieścić się w szczękach i pozostawać sztywny podczas podnoszenia. Pakiet wymaga zabezpieczenia; nie traktuj luźnego stosu arkuszy jak jednego ładunku.
Koszyk0
Twój koszyk jest pusty ...
- Akcesoria zawiesiowe
- Liny stalowe
- Mocowanie ładunków
- Osłony zawiesi i pasów mocujących
- Punkty mocujące
- Trawersy, suwnice, żurawie
- Punkty kotwiczenia do ochrony przed upadkiem
- Uchwyty, Chwytaki
- Wciągniki, Podnośniki
- Zawiesia łańcuchowe
- Zawiesia linowe
- Zawiesia pasowe tekstylne
- Zawiesia wężowe
- Zblocza, krążki linowe
- Manipulatory próżniowe
- Rozwiązania
- Usługi
Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt do podnoszenia i transportu blach stalowych HXW/HSXW

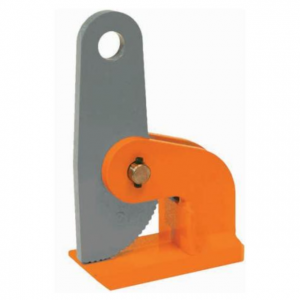

Uchwyt do podnoszenia i transportu blach stalowych HXW/HSXW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG peCLAMP · POZIOMY TRANSPORT BLACH
Uchwyty do poziomego podnoszenia pojedynczych blach stalowych i zabezpieczonych pakietów. DOR pary 1–25 t. HXW ma chwyt do 60 mm, a HSXW powiększoną szczękę do 100 lub 150 mm.
1–25 tDOR pary · zależnie od wykonania18 wykonań w tabeli producenta
Potrzebujesz doboru uchwytu do blach HXW/HSXW?
Podaj masę, wymiary i grubość ładunku, sposób zabezpieczenia pakietu oraz planowane punkty podwieszenia. Dobierzemy parę uchwytów i zawiesie.
Zapytaj CECHO o HXW/HSXW →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do blach pewag HXW/HSXW — najważniejsze informacje
ŁADUNEKBlachy stalowePoziomy transport bez ugięcia
DOR PARY1–25 tW zależności od wykonania
ZAKRES CHWYTUDo 150 mmHSXW: powiększone szczęki
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
POZIOME PODNOSZENIE BLACH
Dobierz uchwyty do grubości, sztywności i masy blachy.

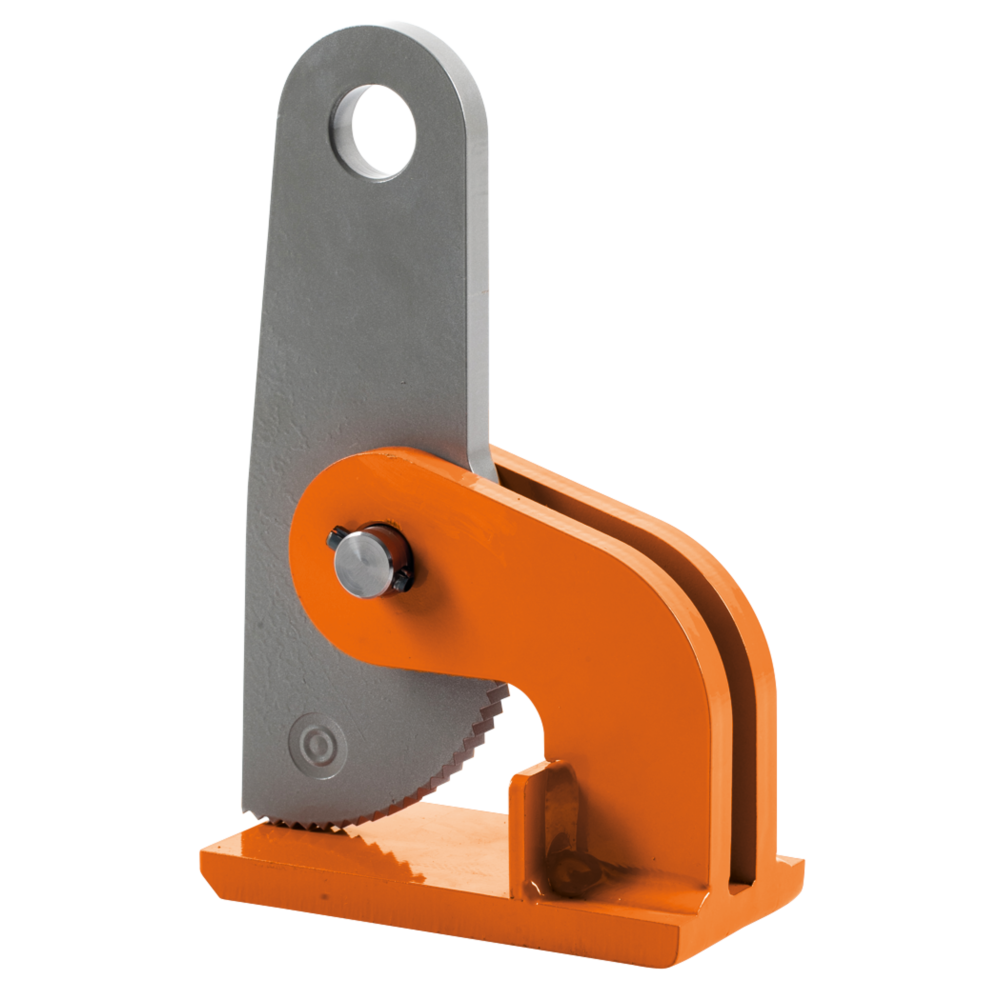

pewag HXW i HSXW służą do poziomego podnoszenia i przemieszczania blach stalowych, które nie uginają się podczas operacji. Producent dopuszcza pojedyncze arkusze oraz zabezpieczone pakiety. Miejsce styku szczęki z ładunkiem musi być płaskie.
Stosuj co najmniej dwa uchwyty. DOR podany w tabeli dotyczy pary, a nie każdej sztuki osobno. Przy większej liczbie punktów podwieszenia należy zapewnić właściwy podział obciążenia; producent zaleca zastosowanie trawersy.
HXW obejmuje pary o DOR 1–25 t i chwycie do 60 mm. HSXW ma większe otwarcie szczęk: do 100 mm w rozmiarach 2–12 t oraz do 150 mm w wykonaniu 15 t. Dobór obejmuje zarówno masę, jak i rzeczywistą grubość ładunku.
Zębaty element chwytny dociska materiał pod działaniem siły podnoszenia. Szczęki trzeba wsunąć na pełną głębokość, oczyścić powierzchnię i unosić ładunek łagodnie, kontrolując jego równowagę. Uchwyt może pozostawić ślady na blasze.
DANE TECHNICZNE PEWAG

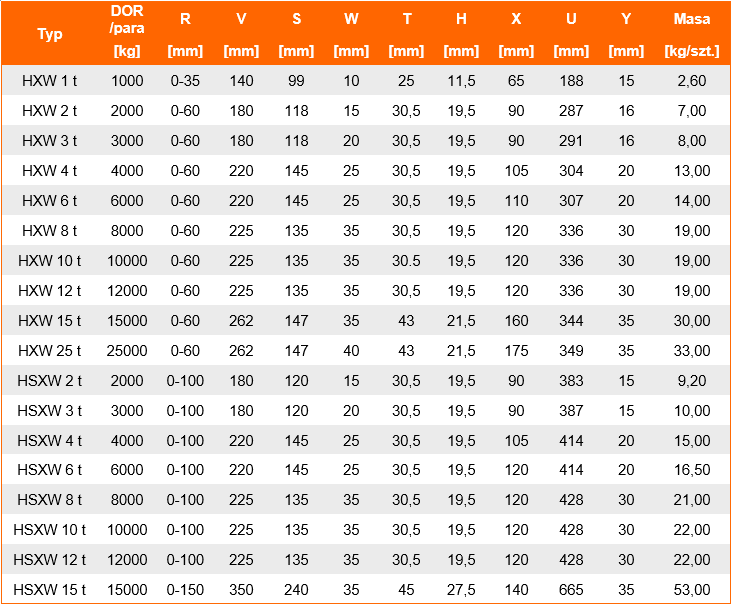

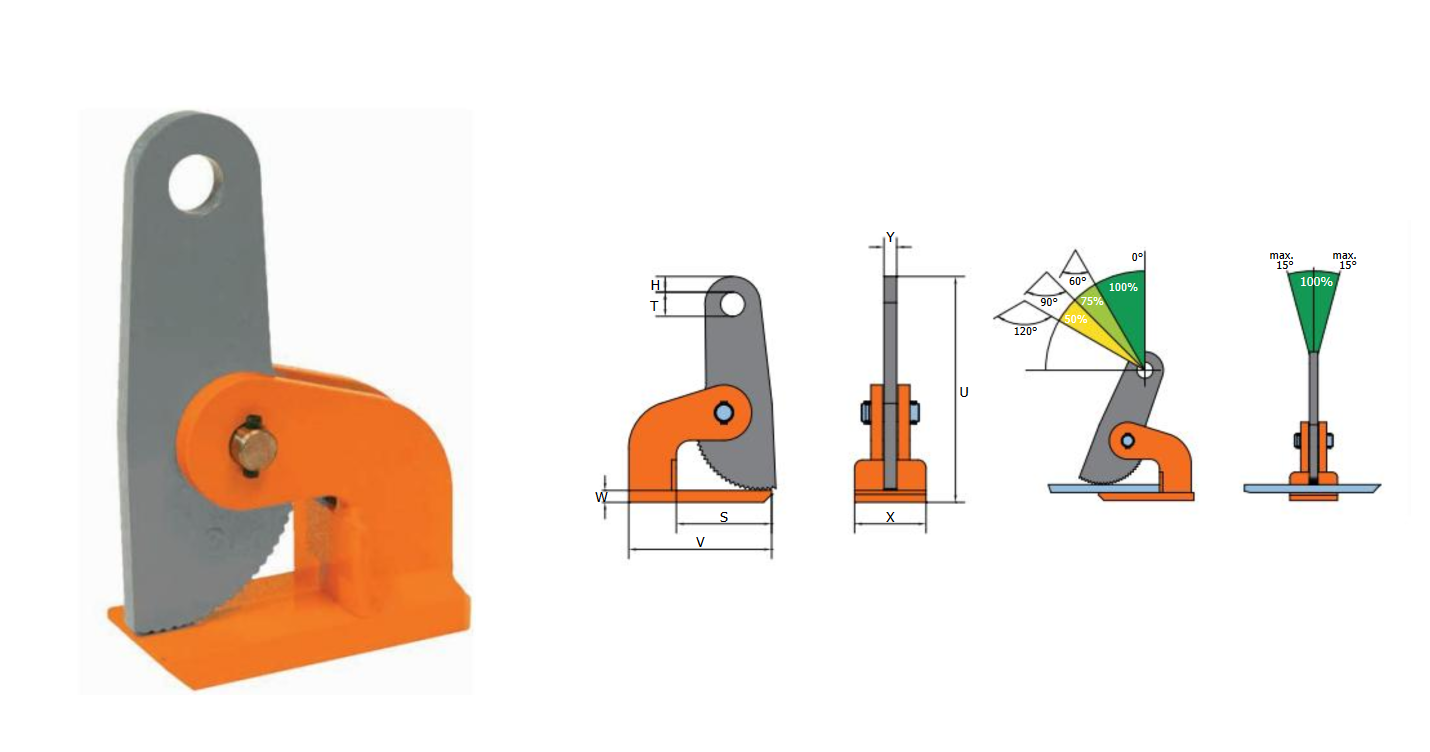

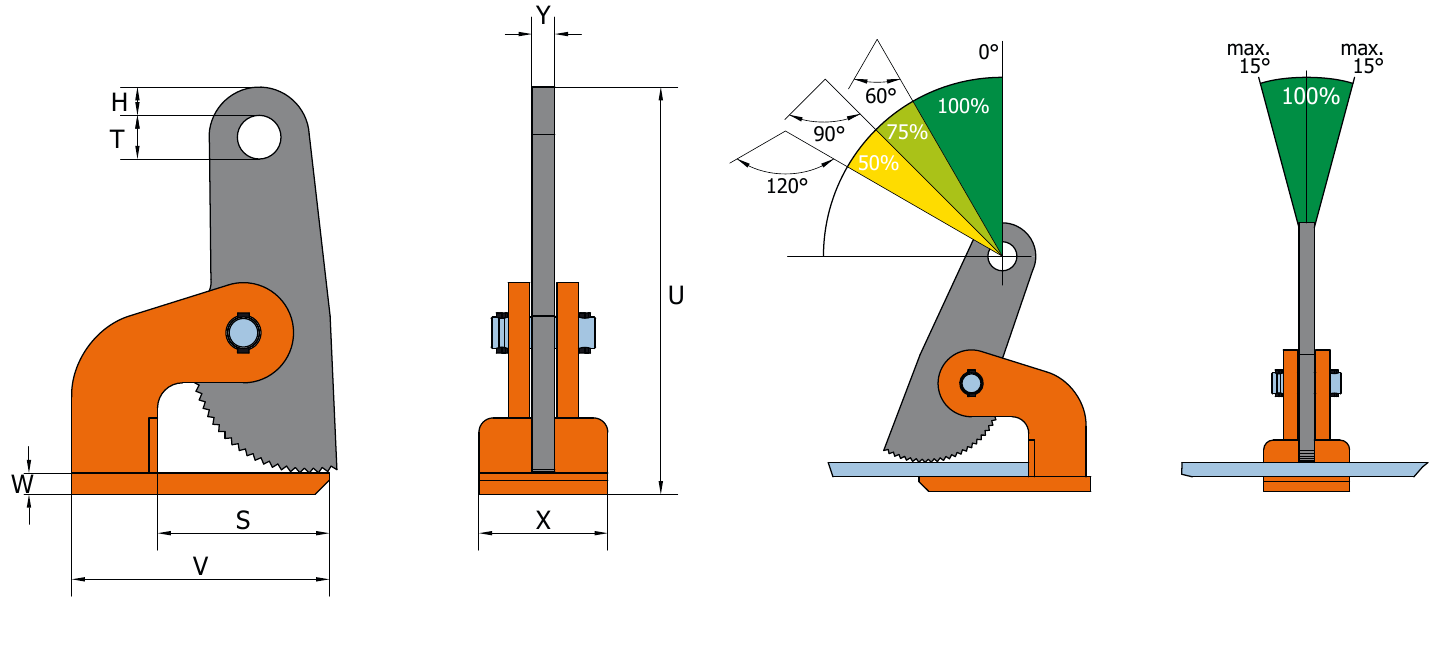

Rysunek wymiarowy i tabela HXW/HSXW
18 wykonań HXW i HSXW. Masa dotyczy jednego uchwytu, natomiast DOR — pary.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR pary [t] | Chwyt R [mm] | H [mm] | S [mm] | T [mm] | U [mm] | V [mm] | W [mm] | X [mm] | Y [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HXW 1 t | 1 | 0-35 | 11,5 | 99 | 25 | 188 | 140 | 10 | 65 | 15 | 2,6 |
| HXW 2 t | 2 | 0-60 | 19,5 | 118 | 30,5 | 287 | 180 | 15 | 90 | 16 | 7 |
| HXW 3 t | 3 | 0-60 | 19,5 | 118 | 30,5 | 291 | 180 | 20 | 90 | 16 | 8 |
| HXW 4 t | 4 | 0-60 | 19,5 | 145 | 30,5 | 304 | 220 | 25 | 105 | 20 | 13 |
| HXW 6 t | 6 | 0-60 | 19,5 | 145 | 30,5 | 307 | 220 | 25 | 110 | 20 | 14 |
| HXW 8 t | 8 | 0-60 | 19,5 | 135 | 30,5 | 336 | 225 | 35 | 120 | 30 | 19 |
| HXW 10 t | 10 | 0-60 | 19,5 | 135 | 30,5 | 336 | 225 | 35 | 120 | 30 | 19 |
| HXW 12 t | 12 | 0-60 | 19,5 | 135 | 30,5 | 336 | 225 | 35 | 120 | 30 | 19 |
| HXW 15 t | 15 | 0-60 | 21,5 | 147 | 43 | 344 | 262 | 35 | 160 | 35 | 30 |
| HXW 25 t | 25 | 0-60 | 21,5 | 147 | 43 | 349 | 262 | 40 | 175 | 35 | 30 |
| HSXW 2 t | 2 | 0-100 | 19,5 | 120 | 30,5 | 383 | 180 | 15 | 90 | 15 | 9,2 |
| HSXW 3 t | 3 | 0-100 | 19,5 | 120 | 30,5 | 387 | 180 | 20 | 90 | 15 | 10 |
| HSXW 4 t | 4 | 0-100 | 19,5 | 145 | 30,5 | 414 | 220 | 25 | 105 | 20 | 15 |
| HSXW 6 t | 6 | 0-100 | 19,5 | 145 | 30,5 | 414 | 220 | 25 | 120 | 20 | 16,5 |
| HSXW 8 t | 8 | 0-100 | 19,5 | 135 | 30,5 | 428 | 225 | 35 | 120 | 30 | 21 |
| HSXW 10 t | 10 | 0-100 | 19,5 | 135 | 30,5 | 428 | 225 | 35 | 120 | 30 | 22 |
| HSXW 12 t | 12 | 0-100 | 19,5 | 135 | 30,5 | 428 | 225 | 35 | 120 | 30 | 22 |
| HSXW 15 t | 15 | 0-150 | 27,5 | 240 | 45 | 665 | 350 | 35 | 140 | 35 | 53 |
DOR pary w t; wymiary w mm; masa w kg/szt. Wymiar H według katalogu pewag, s. 38. Masa HXW 25 t: 30 kg/szt. według aktualnej tabeli producenta. Źródło: karta producenta pewag HXW/HSXW ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać HXW lub HSXW?
Podstawą doboru są sztywność blachy, zakres chwytu i kompletne podwieszenie.
Para oraz kąty zawiesia
Standardowe podwieszenie dobieraj dla kąta między cięgnami do 60°. Diagram HXW/HSXW pokazuje obniżenie DOR przy większych kątach. Kierunek siły w drugiej płaszczyźnie ograniczony jest do ±15°. Każdą konfigurację porównaj z instrukcją.
Twardość i warunki pracy
Maksymalna twardość powierzchni to 37 HRC, a zakres temperatur −40 do +100°C. Usuń olej, korozję i zgorzelinę. Nie osadzaj szczęk na zwężających się powierzchniach; sprawdź korpus, zęby i sworznie.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja HXW/HSXW opisuje przeznaczenie, sposób chwytania, dopuszczalne kąty i kontrole. Producent wskazuje EN 13155. Przed pracą sprawdź oznaczenie i DOR konkretnej pary oraz zgodność jej elementów.
Instrukcja i dokumentacja producenta ↗Karta HXW/HSXW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj korpus, element zębaty i sworznie oraz czytelność oznaczeń. Instrukcja przewiduje konserwację co miesiąc oraz przegląd i próbę co najmniej raz w roku przez właściwy serwis. Stosuj oryginalne części pewag.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy DOR 2 t oznacza udźwig jednej sztuki?
Nie. Dla HXW/HSXW tabela producenta podaje DOR pary. Dwa uchwyty oznaczone 2 t tworzą parę o DOR 2 t w dopuszczalnej konfiguracji.
Czym różni się HSXW od HXW?
HSXW ma powiększone otwarcie szczęk: do 100 mm, a w rozmiarze 15 t do 150 mm. HXW ma chwyt do 35 lub 60 mm.
Czy można podnosić pakiet blach?
Producent dopuszcza zabezpieczone pakiety. Cały ładunek musi mieścić się w zakresie chwytu i nie uginać się podczas podnoszenia.
Czy HXW nadaje się do cienkiej, uginającej się blachy?
Nie jest to właściwe zastosowanie HXW/HSXW. Do takich arkuszy producent przewiduje między innymi uchwyty DHW.
Jakie informacje przesłać do wyceny?
Podaj wymiary i masę arkusza lub pakietu, łączną grubość, sposób zabezpieczenia pakietu, sztywność materiału i plan podwieszenia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz uchwyt do blach HXW/HSXW z CECHO.
Prześlij dane blachy i plan podnoszenia. Pomożemy dobrać parę HXW/HSXW, zawiesie oraz ewentualną trawersę.
Wyślij zapytanie o HXW/HSXW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
