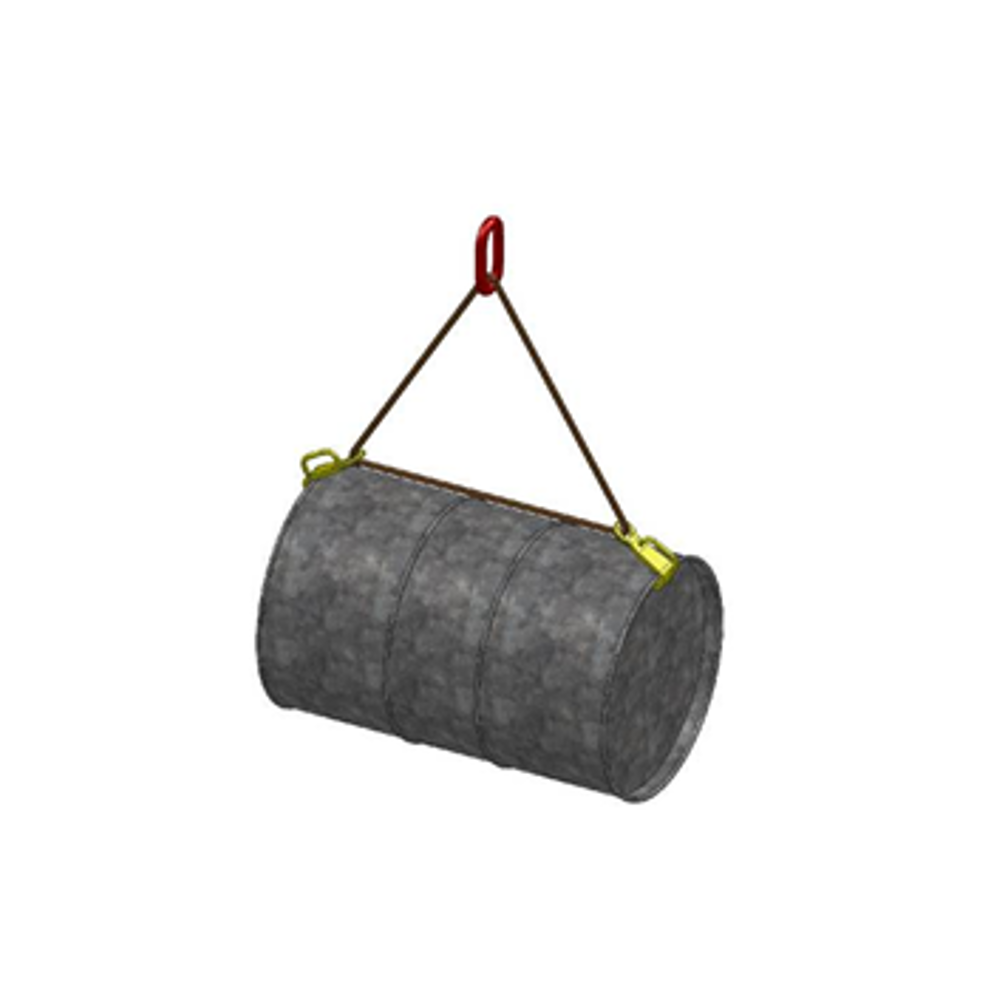

Uchwyt do podnoszenia i transportu beczek typ HB
Dobór i wsparcie techniczne: CECHO.
UCHWYTY HB · CHWYT ZA DWA OBRZEŻA · TRANSPORT BECZEK
Uchwyty do podnoszenia i przemieszczania beczek z zaczepieniem za dwa obrzeża jednocześnie. Dwa wykonania: HB-0,25 i HB-0,50. Pracują w odpowiednio dobranym układzie zawiesia jedno- lub dwupętlowego.
0,25–0,5 tDOR pojedynczego uchwytu2 wykonania w tabeli doboru
Potrzebujesz doboru uchwytu do beczek HB?
Prześlij masę i wymiary beczki, zdjęcia obu obrzeży oraz planowany układ zawiesia. Sprawdzimy odpowiednie wykonanie HB.
Zapytaj CECHO o HB →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do beczek HB — najważniejsze informacje
ZASTOSOWANIEBeczkiDwa obrzeża jednocześnie
WYKONANIA0,25 i 0,5 tDane uchwytów HB
PODWIESZENIEUkład pętlowyDobór całego zestawu
WSPARCIE CECHODobór i przeglądyKontakt z technikiem →
UCHWYT DO TRANSPORTU BECZEK
Dwa punkty chwytu na przeciwnych obrzeżach.

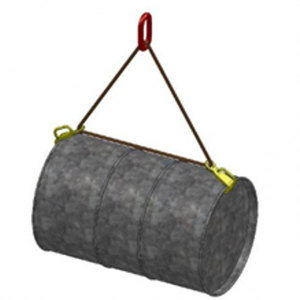

Uchwyty HB służą do podnoszenia i transportu beczek. Układ chwytający obejmuje dwa obrzeża jednocześnie; uchwyty współpracują z odpowiednio dobranym zawiesiem w układzie jedno- lub dwupętlowym.
Karta obejmuje HB-0,25 o DOR 0,25 t oraz HB-0,50 o DOR 0,5 t. W tabeli podano wymiary i masę pojedynczych elementów. Nośność kompletnego zestawu zależy także od zawiesia i jego konfiguracji.
Katalogowa orientacyjna długość zawiesia wynosi około 2,5 m. Właściwą długość i sposób podwieszenia dobiera się do geometrii beczki, wysokości roboczej i dopuszczalnych kątów.
DANE KATALOGOWE CECHO

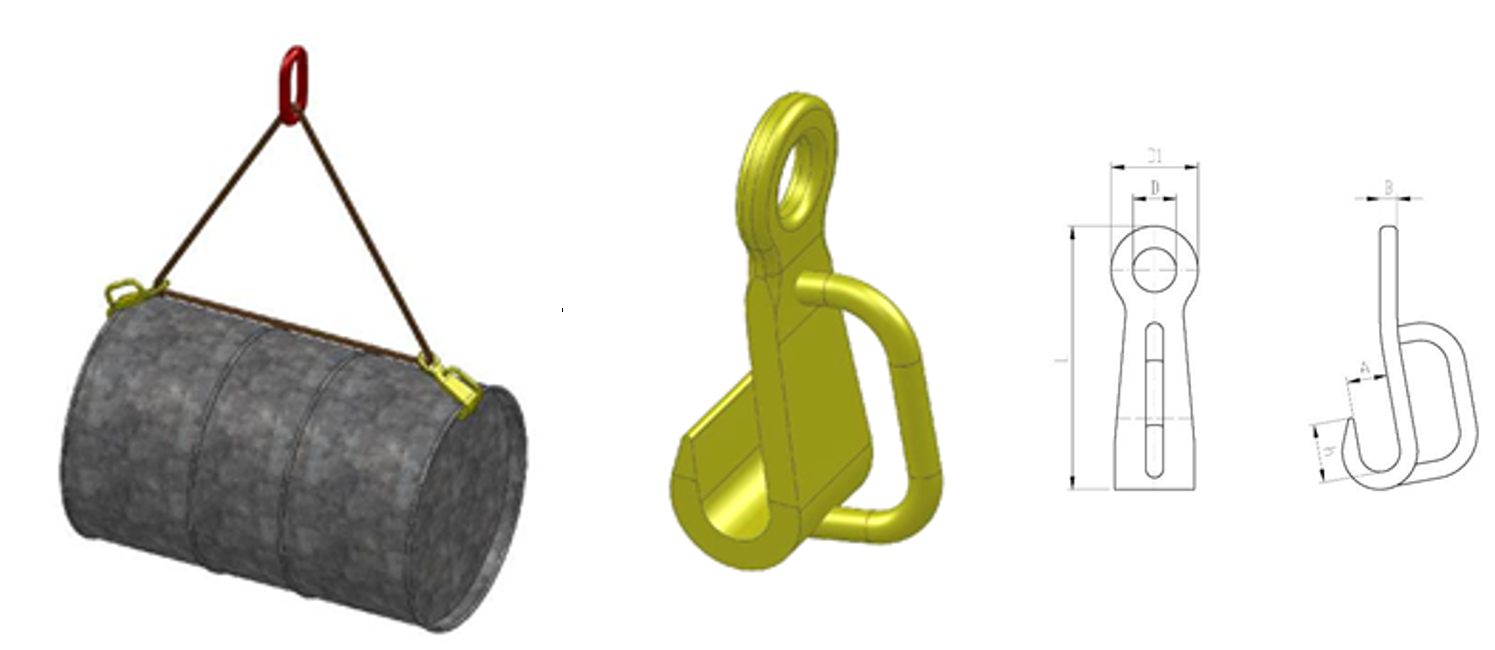

Rysunek wymiarowy i tabela HB
Dwa wykonania uchwytów. Oznaczenia A, B, D, D1, L i h odpowiadają rysunkowi.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | A [mm] | B [mm] | D [mm] | D1 [mm] | L [mm] | h [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| HB-0,25 | 0,25 | 28 | 12 | 30 | 60 | 180 | 40 | 0,90 |
| HB-0,50 | 0,5 | 40 | 15 | 48 | 80 | 200 | 48 | 1,80 |
DOR w t; masa w kg/szt.; wymiary w mm. D i D1 dotyczą ucha uchwytu. Wymiar L = 180 lub 200 mm jest wymiarem elementu, nie długością zawiesia. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyty HB?
Do oceny potrzebne są dane ładunku i sposób połączenia z urządzeniem podnoszącym.
Wykonanie uchwytu
Porównaj wykonania HB-0,25 i HB-0,50 z wymaganą nośnością i geometrią połączeń. Średnica otworu ucha D wynosi odpowiednio 30 i 48 mm.
Długość i układ zawiesia
Podaj rodzaj zawiesia i dostępną wysokość podnoszenia. Orientacyjne 2,5 m z katalogu nie stanowi uniwersalnej długości dla każdej beczki.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Stosuj instrukcję właściwą dla uchwytów HB i całego układu podnoszenia. Sprawdź oznaczenia elementów, zgodność zawiesia oraz sposób osadzenia na obu obrzeżach przed rozpoczęciem pracy.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Ocenie podlegają ucha, części chwytające, połączenia i współpracujące zawiesie. Elementów z pęknięciami, odkształceniami lub nadmiernym zużyciem nie używaj do podnoszenia; przekaż je do oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy HB chwyta beczkę tylko za jedno obrzeże?
Układ HB przewidziany jest do zaczepienia beczki za dwa obrzeża jednocześnie. Sposób połączenia uchwytów i zawiesia musi odpowiadać instrukcji zestawu.
Czy dwa uchwyty po 0,5 t automatycznie tworzą zestaw 1 t?
Nie. DOR całego zestawu wymaga uwzględnienia geometrii podwieszenia i nośności wszystkich współpracujących elementów.
Czy L = 200 mm jest długością zawiesia?
Nie. L w tabeli opisuje pojedynczy uchwyt HB. Długość zawiesia jest dobierana oddzielnie; orientacyjna wartość katalogowa to około 2,5 m.
Czym różnią się HB-0,25 i HB-0,50?
Różnią się DOR, wymiarami oraz masą. HB-0,25 ma DOR 0,25 t i masę 0,9 kg, a HB-0,50 — DOR 0,5 t i masę 1,8 kg.
Jakie informacje przesłać do wyceny?
Podaj masę i wymiary beczki, zdjęcia obu obrzeży, rodzaj zawiesia oraz dostępną wysokość podnoszenia.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt do beczek HB z CECHO.
Prześlij dane beczki i planowanej pracy. Pomożemy dobrać uchwyty HB oraz układ podwieszenia.
Wyślij zapytanie o HB →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
