Uchwyt do podnoszenia i przenoszenia płyt oraz konstrukcji VUW-R
Producent: pewagDystrybucja i dobór: CECHO
PEWAG peCLAMP · STAL NIERDZEWNA · RODZINA R
Uchwyty do pojedynczych płyt i konstrukcji ze stali nierdzewnej: VUW-R, VEUW-R, VCW-R i VCEW-R. Ruchome lub proste ucho, nierdzewne elementy chwytające oraz niklowany korpus i dźwignia. DOR rodziny 0,75–7,5 t; minimalne obciążenie 10% DOR.
0,75–7,5 tDOR rodziny R — zależnie od wykonania15 wykonań w tabeli producenta

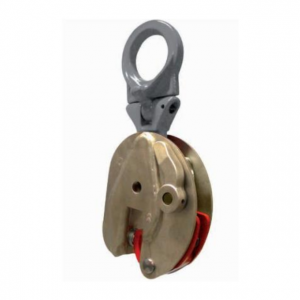

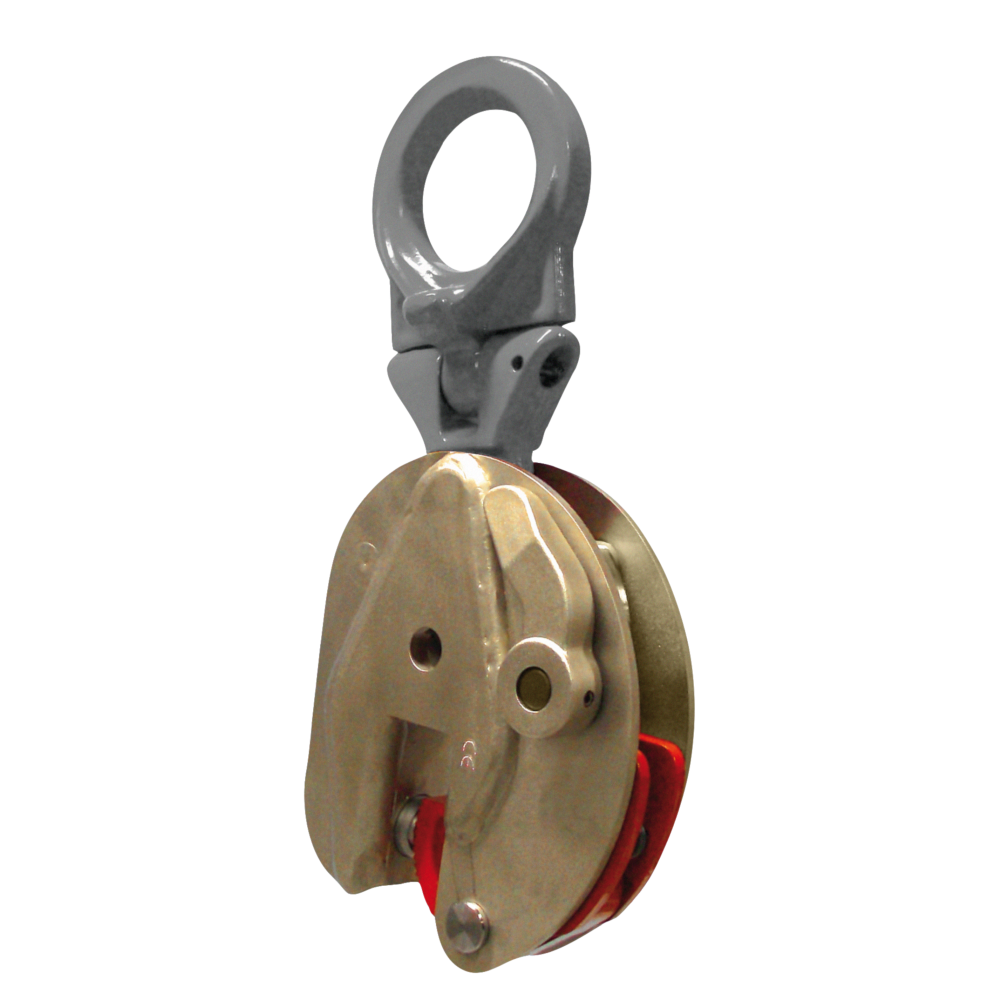

Zdjęcie przedstawia VUW-R z ruchomym uchem. Parametry wszystkich 15 wykonań rodziny R znajdują się w tabeli.
Potrzebujesz uchwytu do stali nierdzewnej?
Prześlij masę, grubość, twardość i wymiary materiału oraz kierunek podnoszenia. Dobierzemy uchwyt i właściwy układ podwieszenia.
Zapytaj CECHO o VUW-R →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do inox pewag VUW-R — najważniejsze informacje
MATERIAŁ ŁADUNKUStal nierdzewnaPłyty i konstrukcje inox
DOR RODZINY R0,75–7,5 t15 wykonań w tabeli
OBCIĄŻENIE MINIMALNE10% DORPowierzchnia do 30 HRC
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
UCHWYTY DO PŁYT I KONSTRUKCJI ZE STALI NIERDZEWNEJ
Wykonanie do pracy z inox.
pewag VUW-R, VEUW-R, VCW-R i VCEW-R służą do podnoszenia i przemieszczania pojedynczych płyt oraz konstrukcji ze stali nierdzewnej. Segment zaciskowy i element dociskowy wykonano ze stali nierdzewnej, a korpus i dźwignię blokady niklowano, aby ograniczyć ryzyko zanieczyszczenia stali inox cząstkami stali węglowej.
VUW-R i VEUW-R mają ruchome, uniwersalne ucho, natomiast VCW-R i VCEW-R — ucho proste. Wykonania różnią się zakresem chwytu, wymiarami i masą. Wersje VUW-R w tabeli mają DOR 0,75 oraz 2 t; cała rodzina R obejmuje zakres 0,75–7,5 t.
Mechanizm bezpieczeństwa blokuje uchwyt w pozycji otwartej i zamkniętej. Dla prawidłowego działania wymagane jest minimalne obciążenie wynoszące 10% DOR danego uchwytu. Przy zmianie kierunku siły uwzględnij odpowiednią redukcję nośności według instrukcji.
Zębate elementy chwytające mogą pozostawiać ślady. Uchwyty tej serii są przeznaczone wyłącznie do stali nierdzewnej; nie używaj ich naprzemiennie do stali węglowej i inox. Punkt chwytu powinien być płaski, a twardość powierzchni nie może przekraczać 30 HRC.
DANE TECHNICZNE PEWAG

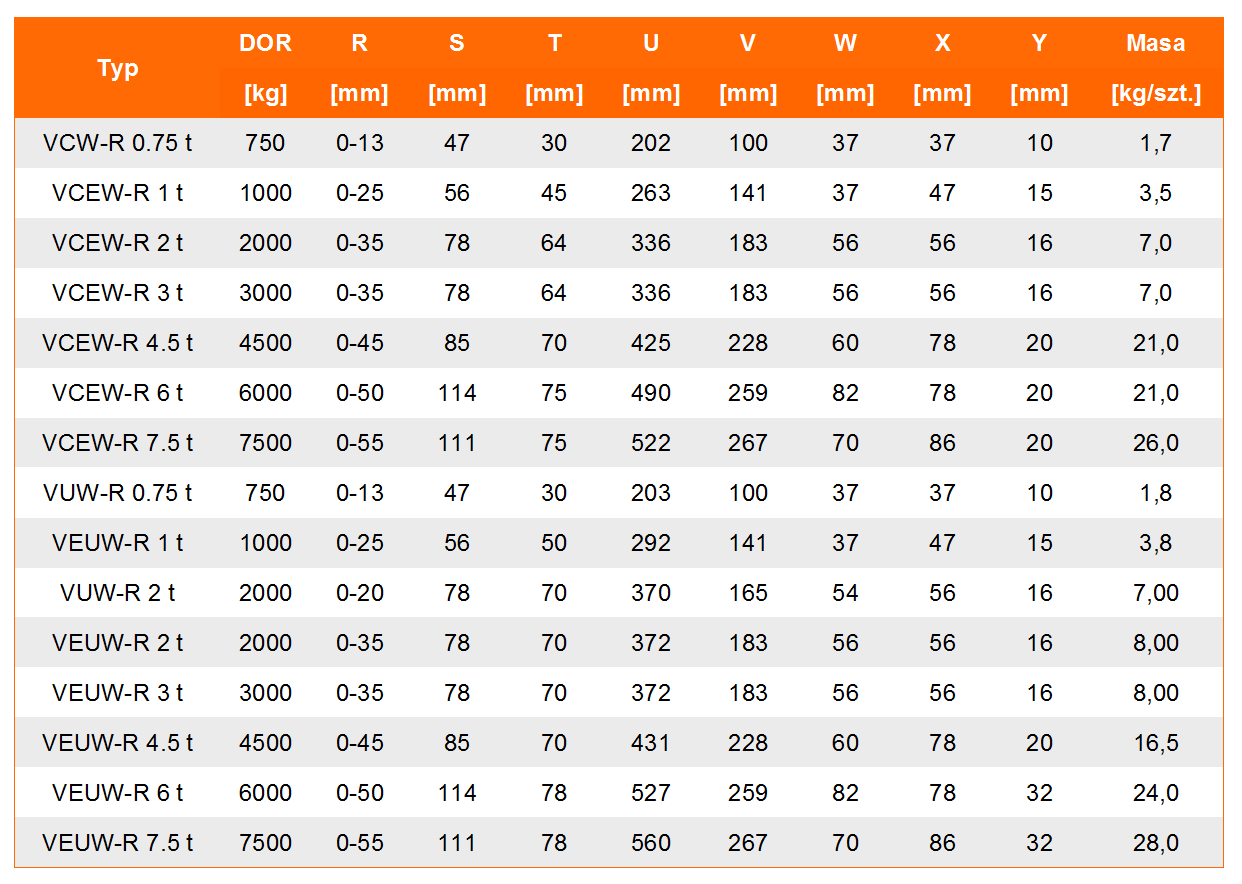

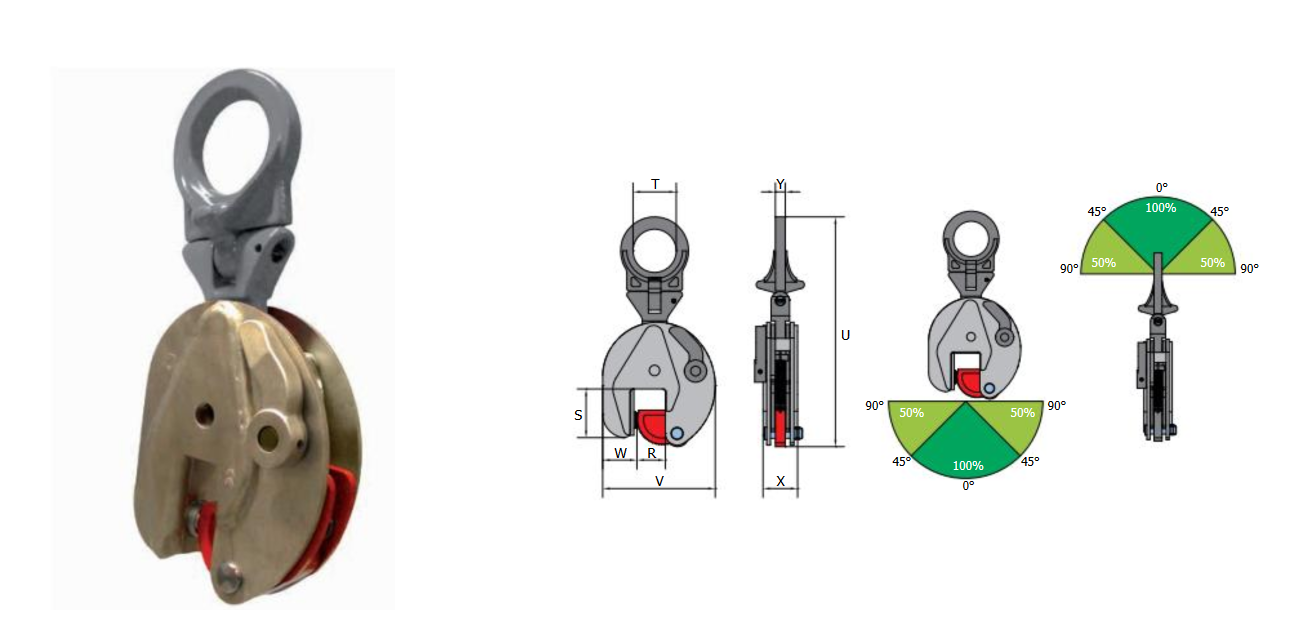

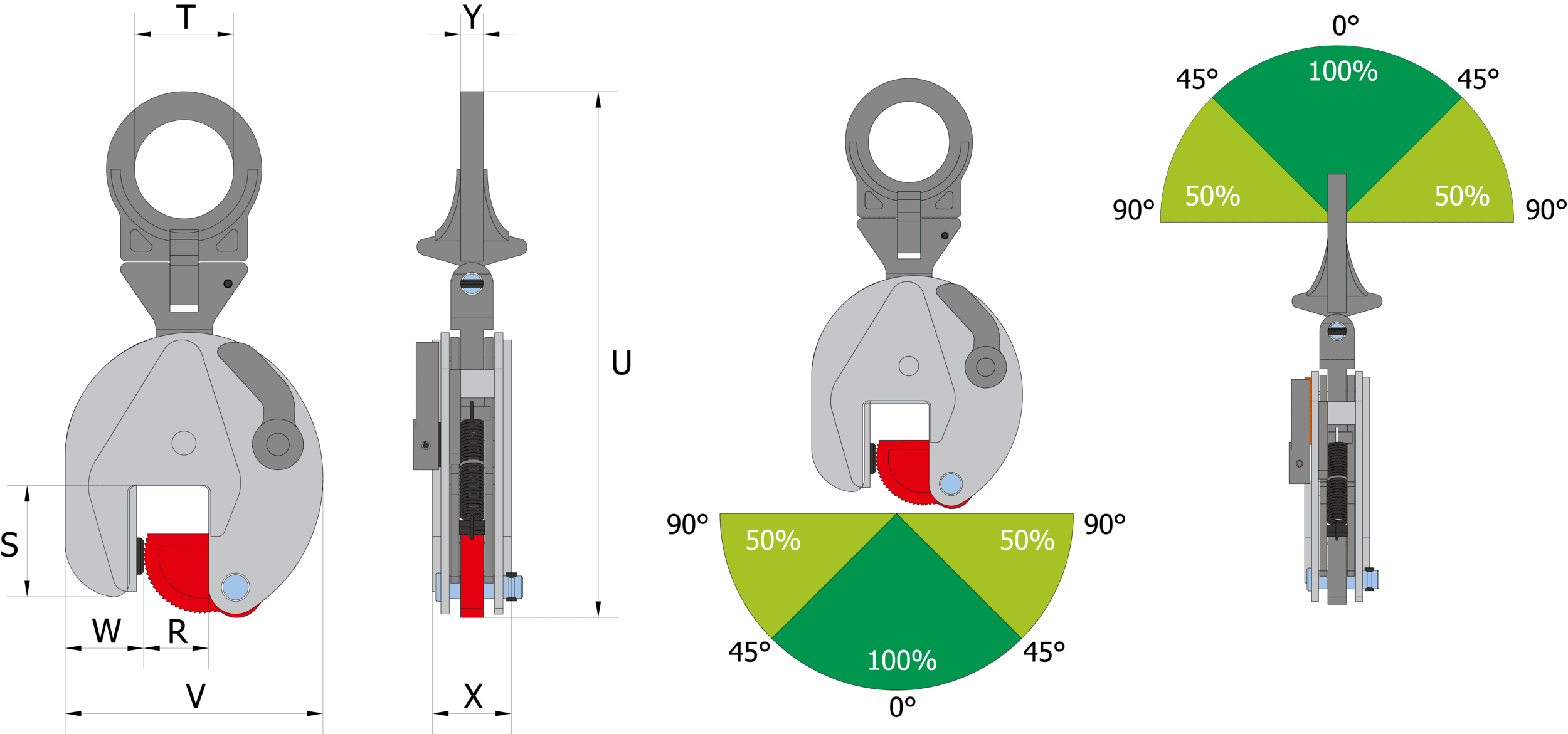

Rysunek wymiarowy i tabela VUW-R
15 wykonań: VCW-R/VCEW-R z uchem prostym oraz VUW-R/VEUW-R z uchem ruchomym. R oznacza zakres chwytu. Porównaj cały wiersz właściwego modelu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | Chwyt R [mm] | S [mm] | T [mm] | U [mm] | V [mm] | W [mm] | X [mm] | Y [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| VCW-R 0.75 t | 0,75 | 0-13 | 47 | 30 | 202 | 100 | 37 | 37 | 10 | 1,7 |
| VCEW-R 1 t | 1 | 0-25 | 56 | 45 | 263 | 141 | 37 | 47 | 15 | 3,5 |
| VCEW-R 2 t | 2 | 0-35 | 78 | 64 | 336 | 183 | 56 | 56 | 16 | 7 |
| VCEW-R 3 t | 3 | 0-35 | 78 | 64 | 336 | 183 | 56 | 56 | 16 | 7 |
| VCEW-R 4.5 t | 4,5 | 0-45 | 85 | 70 | 425 | 228 | 60 | 78 | 20 | 16 |
| VCEW-R 6 t | 6 | 0-50 | 114 | 75 | 490 | 259 | 82 | 78 | 20 | 21 |
| VCEW-R 7.5 t | 7,5 | 0-55 | 111 | 75 | 522 | 267 | 70 | 86 | 20 | 26 |
| VUW-R 0.75 t | 0,75 | 0-13 | 47 | 30 | 203 | 100 | 37 | 37 | 10 | 1,8 |
| VEUW-R 1 t | 1 | 0-25 | 56 | 50 | 292 | 141 | 37 | 47 | 15 | 3,8 |
| VUW-R 2 t | 2 | 0-20 | 78 | 70 | 370 | 165 | 54 | 56 | 16 | 7 |
| VEUW-R 2 t | 2 | 0-35 | 78 | 70 | 372 | 183 | 56 | 56 | 16 | 8 |
| VEUW-R 3 t | 3 | 0-35 | 78 | 70 | 372 | 183 | 56 | 56 | 16 | 8 |
| VEUW-R 4.5 t | 4,5 | 0-45 | 85 | 70 | 431 | 228 | 60 | 78 | 20 | 16,5 |
| VEUW-R 6 t | 6 | 0-50 | 114 | 78 | 527 | 259 | 82 | 78 | 32 | 24 |
| VEUW-R 7.5 t | 7,5 | 0-55 | 111 | 78 | 560 | 267 | 70 | 86 | 32 | 28 |
DOR w t; zakres chwytu i wymiary w mm; masa w kg/szt. Minimalne obciążenie jednego uchwytu wynosi 10% jego DOR. Dopuszczalny DOR zależy także od kierunku siły i właściwego diagramu. Źródło: karta producenta pewag VUW-R ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyt serii R?
Materiał, grubość i twardość płyty są równie ważne jak masa i kierunek siły.
Ucho i kierunek siły
Dobierz ucho proste VCW-R/VCEW-R lub ruchome VUW-R/VEUW-R do kierunku siły i geometrii zawiesia. Ruchome ucho nie znosi ograniczeń DOR: przy podnoszeniu pod kątem obowiązuje diagram danego wykonania.
Obciążenie i chwyt
Sprawdź zakres R oraz maksymalne i minimalne obciążenie każdego uchwytu. Stosuj uchwyt do pojedynczej płyty, nie pakietu. Instrukcja przewiduje pracę w normalnych warunkach atmosferycznych, od −40 do +100°C.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja pewag obejmuje VCW-R, VCEW-R, VUW-R i VEUW-R oraz podaje ich odrębne ograniczenia dla stali nierdzewnej. Zawiera diagramy obciążenia, zasady mocowania i kontroli. Producent wskazuje EN 13155.
Instrukcja i dokumentacja producenta ↗Karta VUW-R i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj zęby, korpus, ucho, sworznie, sprężynę i blokadę. Do czyszczenia elementu chwytającego serii R instrukcja wymaga szczotki mosiężnej. Kontrola konserwacyjna co miesiąc, przegląd i próba co najmniej raz w roku przez właściwy serwis; oryginalne części pewag.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy cały uchwyt jest wykonany ze stali nierdzewnej?
Elementy chwytające wykonano ze stali nierdzewnej, a korpus i dźwignię niklowano. Taki opis odpowiada dokumentacji pewag; nie oznacza wykonania całego uchwytu z jednego gatunku stali.
Czym różni się VUW-R od VCW-R?
VUW-R ma ruchome uniwersalne ucho, VCW-R — ucho proste. Różnią się też parametrami poszczególnych wykonań. Stosuj właściwy diagram obciążenia i cały wiersz tabeli.
Jakie jest minimalne obciążenie?
Minimum wynosi 10% DOR danego uchwytu. Przykładowo dla wykonania 0,75 t jest to 0,075 t, a dla wykonania 2 t — 0,2 t.
Czy można używać go także do zwykłej stali?
Instrukcja przeznacza serię R wyłącznie do stali nierdzewnej. Wspólne użycie do stali węglowej i inox stwarza ryzyko przeniesienia zanieczyszczeń na powierzchnię nierdzewną.
Czy uchwyt pozostawia ślady?
Tak, zębate elementy chwytające mogą pozostawiać ślad. Seria R ogranicza zanieczyszczenie stali nierdzewnej, ale nie jest uchwytem z miękkimi okładzinami bez odcisków.
Jakie informacje przesłać do wyceny?
Podaj materiał, masę, grubość, wymiary i twardość powierzchni, liczbę punktów chwytu oraz pozycję płyty podczas podnoszenia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz uchwyt do inox z CECHO.
Prześlij dane płyty lub konstrukcji oraz planowany sposób podnoszenia. Pomożemy dobrać model serii R, zawiesie i układ punktów chwytu.
