Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt do podnoszenia blach z autoamtycznym otwieraniem i zamykaniem levo
Uchwyt do podnoszenia blach z autoamtycznym otwieraniem i zamykaniem levo
Producent: pewagDystrybucja i dobór: CECHO
PEWAG LEVO · UCHWYT STEROWANY RADIOWO
pewag levo LC3 służy do pionowego podnoszenia i transportu blach stalowych. Zdalne otwieranie oraz zamykanie uchwytu ogranicza potrzebę podchodzenia hakowego do miejsca podwieszenia. DOR wynosi 3 t, a minimalne dopuszczalne obciążenie 0,3 t.
3 tDOR LC3; minimalny ładunek 0,3 t1 wykonanie w tabeli producenta

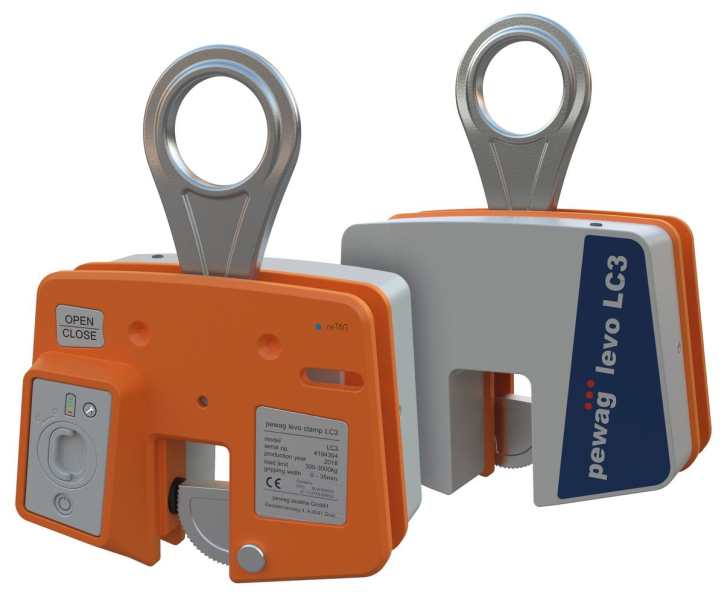

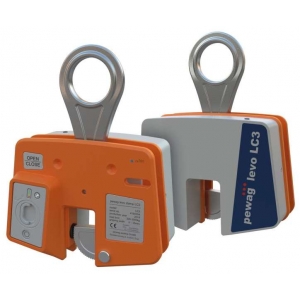

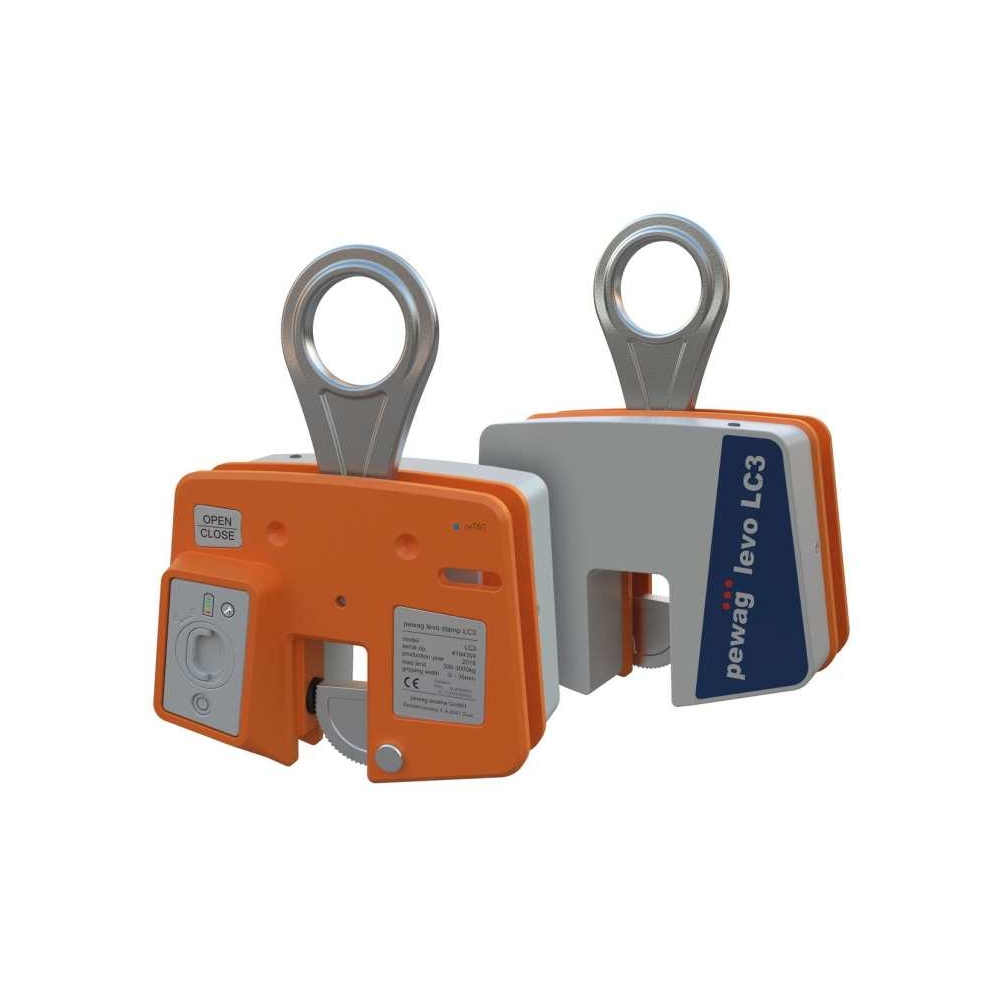

Widok uchwytu LC3 z przodu i od strony osłony. Ilustracja konstrukcji; kompletację ustalamy do zastosowania.
Potrzebujesz doboru uchwytu automatycznego levo LC3?
Podaj masę, grubość i twardość blachy, układ podwieszenia oraz wymaganą liczbę uchwytów.
Zapytaj CECHO o levo LC3 →Zadzwoń: +48 33 825 04 84- Opis produktu
Uchwyt automatyczny pewag levo LC3 — najważniejsze informacje
DOR3 tMinimalny ładunek 0,3 t
STEROWANIEZdalne radioweOtwieranie i zamykanie
TWARDOŚĆ BLACHDo 37 HRClub 345 HB
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
PIONOWY TRANSPORT BLACH STALOWYCH
Zdalna obsługa w powtarzalnych operacjach podnoszenia.
pewag levo LC3 łączy uchwyt do blach ze sterowaniem radiowym. Rozwiązanie sprawdza się przy powtarzalnych operacjach transportu stalowych płyt i elementów w przemyśle stalowym oraz stoczniowym.
Minimalne dopuszczalne obciążenie wynosi 0,3 t, czyli 10% DOR. Maksymalna twardość powierzchni chwytanej blachy to 37 HRC lub 345 HB. Uwzględnij kierunek siły i redukcje nośności określone dla danego układu.

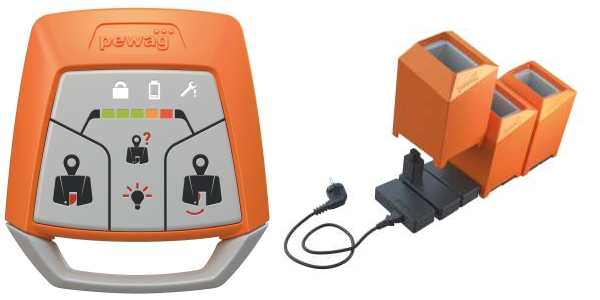

Pilot systemu levo pozwala obsługiwać do 20 urządzeń, z zasięgiem do 100 m w otwartym terenie. Parametry te dotyczą sterowania; nie stanowią potwierdzenia nośności całego zespołu ani dopuszczenia dowolnej konfiguracji uchwytów.
DANE TECHNICZNE PEWAG

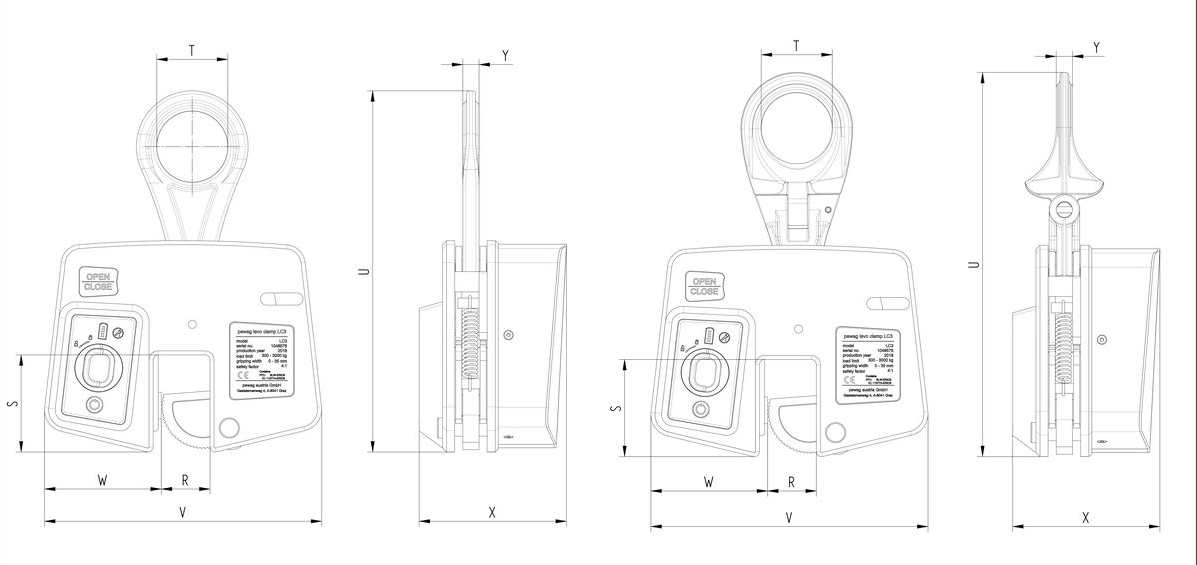

Rysunek wymiarowy i tabela levo LC3
Aktualne wartości katalogowe. R oznacza otwarcie szczęk; warunki doboru grubości blachy podano pod tabelą.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR (t) | R (mm) | T (mm) | S (mm) | W (mm) | V (mm) | U (mm) | Y (mm) | X (mm) | Masa ok. (kg/szt.) |
|---|---|---|---|---|---|---|---|---|---|---|
| LC 3 | 3 | 0–35 | 64 | 96 | 115 | 273 | 356 | 16 | 145 | 19 |
DOR w t; wymiary w mm, masa w kg/szt. R = 0–35 mm to katalogowe otwarcie szczęk. Opis zastosowania pewag ogranicza grubość podnoszonej blachy do 30 mm — nie utożsamiaj otwarcia z dopuszczalną grubością. Źródło: katalog pewag, s. 8 ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać levo LC3?
Prześlij parametry blachy oraz schemat podwieszenia.
Grubość i geometria
Podaj grubość i wymiary blachy. Uwzględnij limit zastosowania 30 mm, położenie środka ciężkości i możliwość prawidłowego osadzenia szczęk.
Sterowanie i układ pracy
Określ liczbę uchwytów i sposób sterowania. Ustal kompletację akumulatorów, ładowarki i pilota; wspólne sterowanie nie zastępuje obliczenia obciążeń w układzie.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog pewag zawiera dane LC3 i parametry systemu levo. Przed użytkowaniem zastosuj instrukcję właściwą dla dostarczonego wykonania i ustalonego układu pracy. Otwieranie służy zwolnieniu stabilnie odłożonego ładunku.
Zobacz film producenta o levo LC3 ↗Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Katalog pewag — levo LC3, s. 8 ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje szczęki i powierzchnie chwytające, korpus, ucho, mechanizm blokujący, oznakowanie oraz działanie sterowania i zasilania. Uszkodzony lub niesprawny uchwyt należy wyłączyć z użytkowania i przekazać do oceny.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Do czego służy levo LC3?
Do pionowego podnoszenia i transportu blach stalowych. Uchwyt można otwierać i zamykać zdalnie, zgodnie z instrukcją danego wykonania.
Jakie jest minimalne obciążenie LC3?
0,3 t, czyli 10% nominalnego DOR 3 t.
Czy otwarcie 35 mm oznacza możliwość podnoszenia blachy 35 mm?
Nie. Tabela podaje otwarcie szczęk 0–35 mm, ale opis zastosowania ogranicza grubość blachy do 30 mm.
Jakie informacje przesłać do wyceny?
Podaj masę, grubość, twardość i gabaryty blachy oraz liczbę uchwytów i schemat podwieszenia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz uchwyt automatyczny levo LC3 z CECHO.
Prześlij dane blachy i przebieg operacji. Dobierzemy układ LC3 oraz wyposażenie do zdalnego sterowania.
Wyślij zapytanie o levo LC3 →
Zdjęcia ładunku i miejsca pracy możesz przesłać e-mailem.
