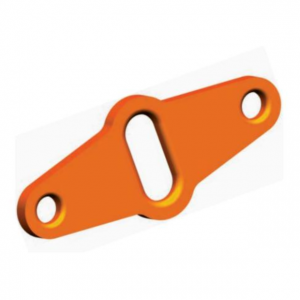

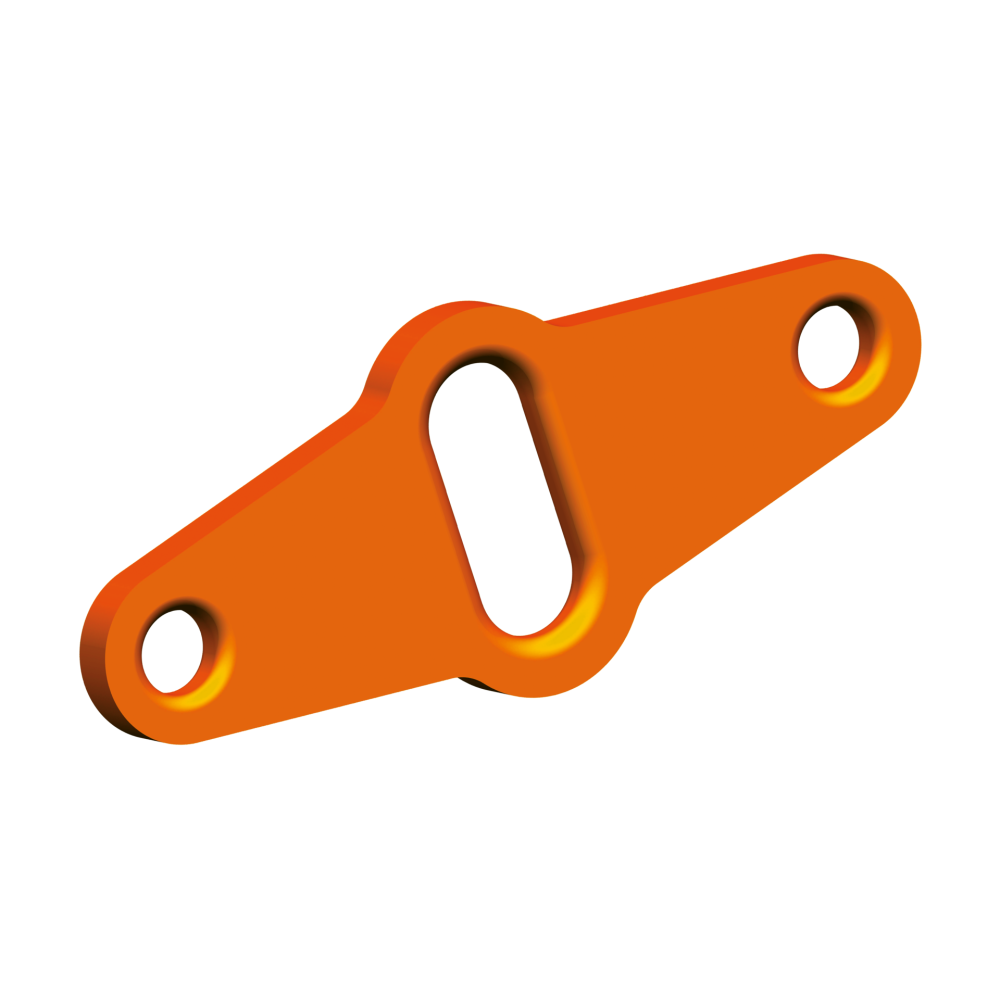

Rozdzielacz obciążenia AGWW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · ROZDZIELACZ OBCIĄŻENIA
Rozdzielacz obciążenia pewag AGWW do odpowiednio skonfigurowanych zawiesi czterocięgnowych. Pomaga wykorzystać cztery cięgna jako nośne przy zachowaniu zasad producenta.
2–37,5 tDOR tabeli dla 0°–45°8 wykonań w tabeli producenta
Potrzebujesz doboru rozdzielacza AGWW?
Prześlij schemat układu, średnice i długości cięgien, kąty, masę ładunku oraz oznaczenie ogniwa zbiorczego.
Zapytaj CECHO o AGWW →Zadzwoń: +48 33 825 04 84- Opis produktu
Rozdzielacz pewag AGWW — najważniejsze informacje
PEWAG WINNERKlasa 10Wyrównywanie obciążenia
KONFIGURACJA4 cięgnaDobór całego układu
KĄT PRACYDwa zakresy DORβ liczony od pionu
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Wyrównanie obciążenia wymaga właściwej konfiguracji.
AGWW stosuje się przy budowie układu czterocięgnowego. Producent opisuje również połączenie dwóch zawiesi dwucięgnowych, z których jedno wyposażono w rozdzielacz.
Możliwość uwzględnienia czterech cięgien jako nośnych wymaga zachowania geometrii i zasad instrukcji. Nie jest automatycznym zwiększeniem DOR dowolnego zawiesia.
Sprawdź nośność ogniwa zbiorczego i wszystkich połączeń. Tabela wskazuje element łączący oraz dopuszczoną różnicę długości L1/L2 wyrażoną liczbą ogniw.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

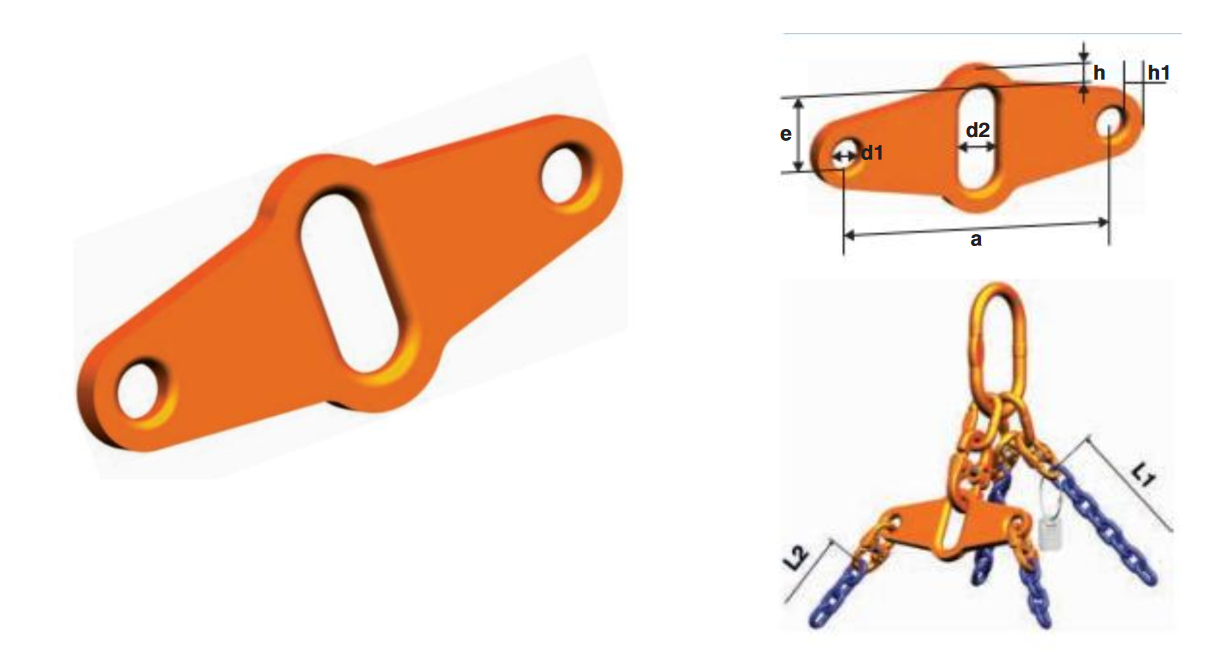

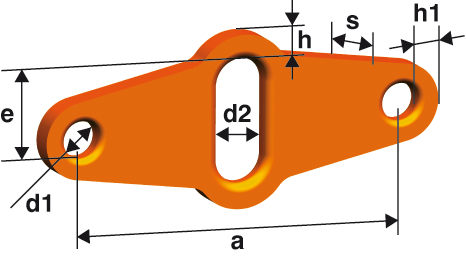

Rysunek wymiarowy i tabela AGWW
DOR zależy od kąta β od pionu. Element łączący odczytaj z właściwego wiersza, nie dobieraj go wyłącznie po średnicy łańcucha.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

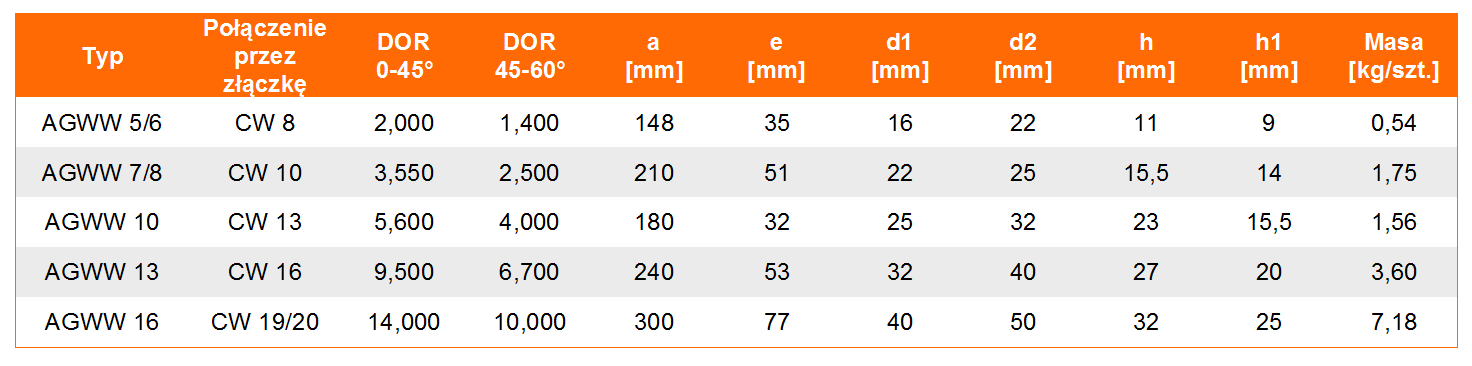

| Typ | DOR 0°–45° [t] | DOR 45°–60° [t] | Element łączący | Różnica L1/L2 [ogniwa] | e [mm] | a [mm] | d1 [mm] | d2 [mm] | h [mm] | h1 [mm] | s [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AGWW 5/6 | 2 | 1,4 | CW 8 | 6 dla 5 mm / 5 dla 6 mm | 35 | 148 | 16 | 22 | 11 | 9 | 10 | 0,54 |
| AGWW 7/8 | 3,55 | 2,5 | CW 10 | 6 dla 7 mm / 5 dla 8 mm | 51 | 210 | 22 | 25 | 15,5 | 14 | 15 | 1,75 |
| AGWW 10 | 5,6 | 4 | CW 13 | 4 | 32 | 180 | 25 | 32 | 23 | 15,5 | 15 | 1,56 |
| AGWW 13 | 9,5 | 6,7 | CW 16 | 4 | 53 | 240 | 32 | 40 | 27 | 20 | 20 | 3,6 |
| AGWW 16 | 14 | 10 | CW 19/20 | 4 | 77 | 300 | 40 | 50 | 32 | 25 | 25 | 7 |
| AGWW 19/20 | 20 | 14 | CW 32 | 5 | 79 | 390 | 50 | 70 | 45 | 30 | 30 | 13,2 |
| AGWW 22 | 26,5 | 19 | CW 32 | 5 | 124 | 350 | 60 | 70 | 50 | 35 | 30 | 14,7 |
| AGWW 26 | 37,5 | 26,5 | GSCHW VB G-4163 WLL 55 t | 5 | 130 | 400 | 70 | 75 | 60 | 40 | 40 | 25,8 |
DOR w t dla dwóch zakresów kąta β. Wymiary w mm, masa w kg/szt. Różnica L1/L2 jest podana w liczbie ogniw, nie w milimetrach. Źródło: karta producenta pewag AGWW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz AGWW wraz z kompletnym podwieszeniem.
Przygotuj schemat zawiesia i geometrię punktów zaczepienia.
Łączniki i ogniwo
Dobierz elementy wskazane przez producenta. Dla AGWW 26 tabela wskazuje GSCHW VB G-4163 WLL 55 t.
Kąt oraz długości
Wskaż kąty od pionu i różnicę długości cięgien. Wartości L1/L2 odczytaj w liczbie ogniw.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Zasady konfiguracji i schematy znajdują się w katalogu winner G10, s. 43 ↗. Montaż i ocena kompletnego układu wymagają instrukcji producenta.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta AGWW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj zużycie otworów, korpusu i połączeń. Możliwość obrócenia rozdzielacza o 180° opisana przez producenta wymaga oceny kryteriów zużycia; nie jest sposobem na pominięcie kontroli uszkodzeń.
Zobacz zakres serwisu CECHO →PYTANIA O AGWW
Co sprawdzić przed doborem?
Kto produkuje rozdzielacz AGWW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy AGWW zawsze zwiększa nośność zawiesia?
Nie. Uwzględnienie czterech cięgien jako nośnych wymaga spełnienia zasad konfiguracji i sprawdzenia wszystkich komponentów.
W jakich jednostkach podano L1/L2?
W liczbie ogniw łańcucha. Dla najmniejszych wykonań limit zależy także od średnicy łańcucha.
Jakie informacje przesłać do wyceny?
Prześlij schemat układu, średnice i długości cięgien, kąty, masę ładunku oraz oznaczenie ogniwa zbiorczego.
