Powiększony zespół ogniw ze skracaniem pewag VLSXK 2 G12 Plus
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER G12 PLUS · KLASA 12 PLUS
Powiększony zespół ogniw ze skracaniem pewag VLSXK 2 G12 Plus do dwóch cięgien. Duże ogniwo LS współpracuje z dwoma ogniwami B i dwoma hakami XK.
3,35–11,45 tDOR w zakresie 0–45°4 wykonania w tabeli producenta

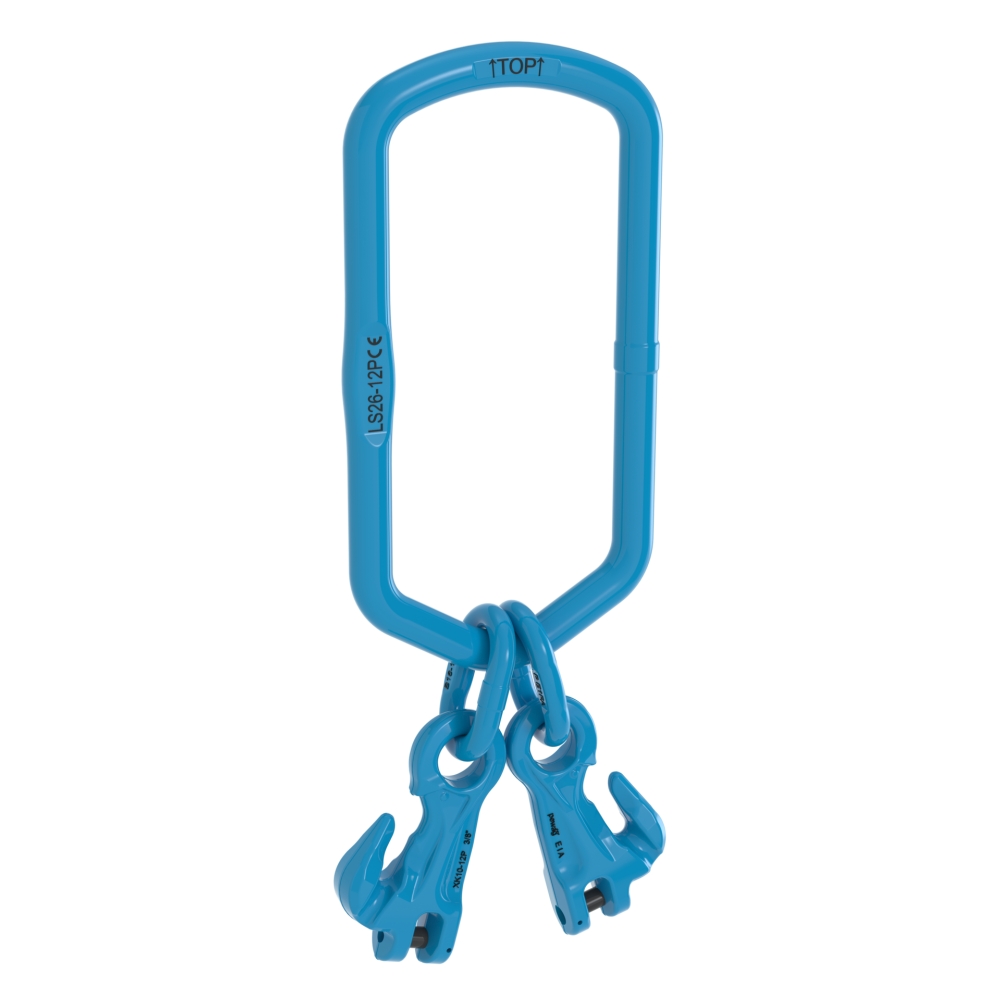

Zdjęcie przedstawia konstrukcję modelu. Rozmiar i DOR wybierz według tabeli.
Potrzebujesz doboru zespołu ogniw VLSXK 2 G12 Plus?
Podaj liczbę cięgien, średnicę łańcucha i wymagany DOR.
Zapytaj CECHO o VLSXK 2 G12 Plus →Zadzwoń: +48 33 825 04 84- Opis produktu
Zespół ogniw ze skracaniem pewag VLSXK 2 G12 Plus — najważniejsze informacje
PEWAG WINNERKlasa 12 PlusDwa cięgna
ZAKRES DOR3,35–11,45 tW zakresie 0–45°
DOKUMENTACJAEN 1677-4 / -1Z parametrami G12 Plus
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA G12 PLUS
Dwa skracane cięgna na powiększonym ogniwie LS.
VLSXK 2 łączy prześwit LS 340 × 155 mm z możliwością skracania obu cięgien. Przeciwstawne ustawienie haków XK ułatwia dostęp do szczelin.
DOR dla 0–45° wynosi od 3,35 do 11,45 t, a przy 45–60° od 2,36 do 8,2 t. Ustawienie cięgien i rozkład obciążenia trzeba sprawdzić również po zmianie ich długości.
W każdym wykonaniu dopuszczony jest hak pojedynczy do nr 25 DIN 15401 lub podwójny do nr 32 DIN 15402. Masa i wymiar e rosną wraz ze składem zespołu: największa wersja ma e=595 mm i masę 13,6 kg.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

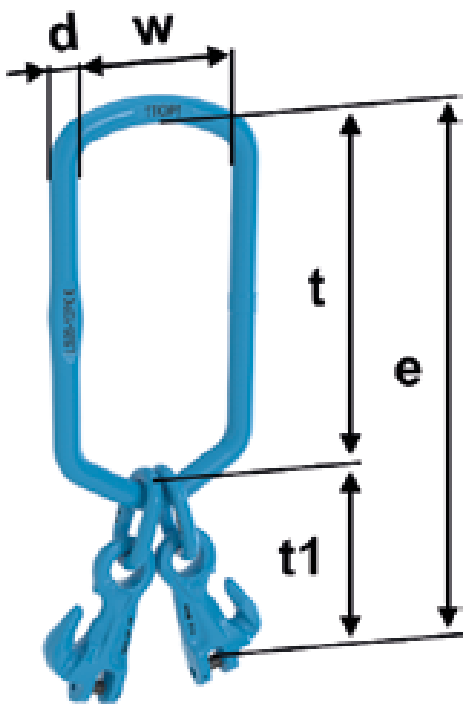

Rysunek wymiarowy i tabela VLSXK 2 G12 Plus
Cztery wykonania do łańcuchów 7, 8, 10 i 13 mm. DOR podano w tonach; oddzielna tabela przedstawia skład oraz dobór do haka dźwignicy.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR 0–45° [t] | DOR 45–60° [t] | e [mm] | t [mm] | w [mm] | d [mm] | t1 [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| VLSXK 2-7 G12 Plus | 3,35 | 2,36 | 506 | 340 | 155 | 23 | 166 | 5 |
| VLSXK 2-8 G12 Plus | 4,45 | 3,2 | 505 | 340 | 155 | 23 | 165 | 5 |
| VLSXK 2-10 G12 Plus | 7,55 | 5,4 | 542 | 340 | 155 | 27 | 202 | 8 |
| VLSXK 2-13 G12 Plus | 11,45 | 8,2 | 595 | 340 | 155 | 33 | 255 | 13,6 |
DOR w tonach, wymiary w mm, masa w kg/szt. Kąty mierzone względem pionu. Źródło: karta producenta pewag VLSXK 2 G12 Plus ↗.
| Typ | Skład zespołu | Maks. hak pojedynczy — DIN 15401 nr | Maks. hak podwójny — DIN 15402 nr | Łańcuch: 2 cięgna [mm] |
|---|---|---|---|---|
| VLSXK 2-7 G12 Plus | LS 22 + 2 x B 13 + 2 x XK 7 | 25 | 32 | 7 |
| VLSXK 2-8 G12 Plus | LS 22 + 2 x B 13 + 2 x XK 8 | 25 | 32 | 8 |
| VLSXK 2-10 G12 Plus | LS 26 + 2 x B 16 + 2 x XK 10 | 25 | 32 | 10 |
| VLSXK 2-13 G12 Plus | LS 32 + 2 x B 20 + 2 x XK 13 | 25 | 32 | 13 |
DOBÓR Z DYSTRYBUTOREM
Dobierz VLSXK 2 G12 Plus do podnoszenia.
Pełne oznaczenie modelu, obciążenie i geometria połączenia są podstawą doboru.
Hak dźwignicy
Powiększone ogniwo LS ma prześwit 340 × 155 mm. Sprawdź zgodność z hakiem pojedynczym do nr 25 lub podwójnym do nr 32 odpowiedniej normy DIN.
Skracanie i geometria
Ustal długości robocze i sposób osadzenia ogniw w hakach XK. Po skróceniu sprawdź kąt cięgien, swobodę połączeń i rozkład obciążenia. Nie zmieniaj szczelin przez szlifowanie.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog pewag G12 Plus, s. 24, wskazuje EN 1677-4 i EN 1677-1 z modyfikacjami parametrów dla G12 Plus. Stosuj instrukcję komponentów i właściwą instrukcję układu podnoszenia.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VLSXK 2 G12 Plus i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj zużycie przekrojów, odkształcenia, stan połączeń i oznaczenia. Sprawdź szczeliny haków XK, połączenia z łańcuchem oraz zabezpieczenia przewidziane dla konkretnego modelu. Części dobieraj do pełnego symbolu i rozmiaru; nie stosuj przypadkowych sworzni.
Zobacz zakres serwisu CECHO →PYTANIA O VLSXK 2 G12 Plus
Co sprawdzić przed doborem?
Kto produkuje zespół ogniw ze skracaniem VLSXK 2 G12 Plus?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy oba cięgna można skracać?
Każde cięgno ma odpowiedni hak XK. Regulację wykonuje się zgodnie z instrukcją, z kontrolą geometrii i osadzenia ogniw.
Czy wszystkie wersje pasują do takiego samego numeru haka?
Tabela wskazuje nr 25 DIN 15401 oraz nr 32 DIN 15402 dla wszystkich czterech wykonań. Zawsze trzeba sprawdzić rzeczywiste ułożenie ogniwa.
Dlaczego podane są dwa DOR?
Pierwsza wartość dotyczy 0–45°, druga 45–60° względem pionu.
Jakie informacje przesłać do wyceny?
Prześlij oznaczenie zespołu, średnice i liczbę cięgien, DOR, kąt pracy oraz dane haka dźwignicy.
