Powiększony zespół ogniw ze skracaniem pewag VLSXK 1 G12 Plus
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER G12 PLUS · KLASA 12 PLUS
Powiększony zespół ogniw ze skracaniem pewag VLSXK 1 G12 Plus do jednego cięgna i większych haków dźwignicy. Łączy ogniwo LS z hakiem XK.
2,36–8,2 tDOR zespołu przy 0°4 wykonania w tabeli producenta

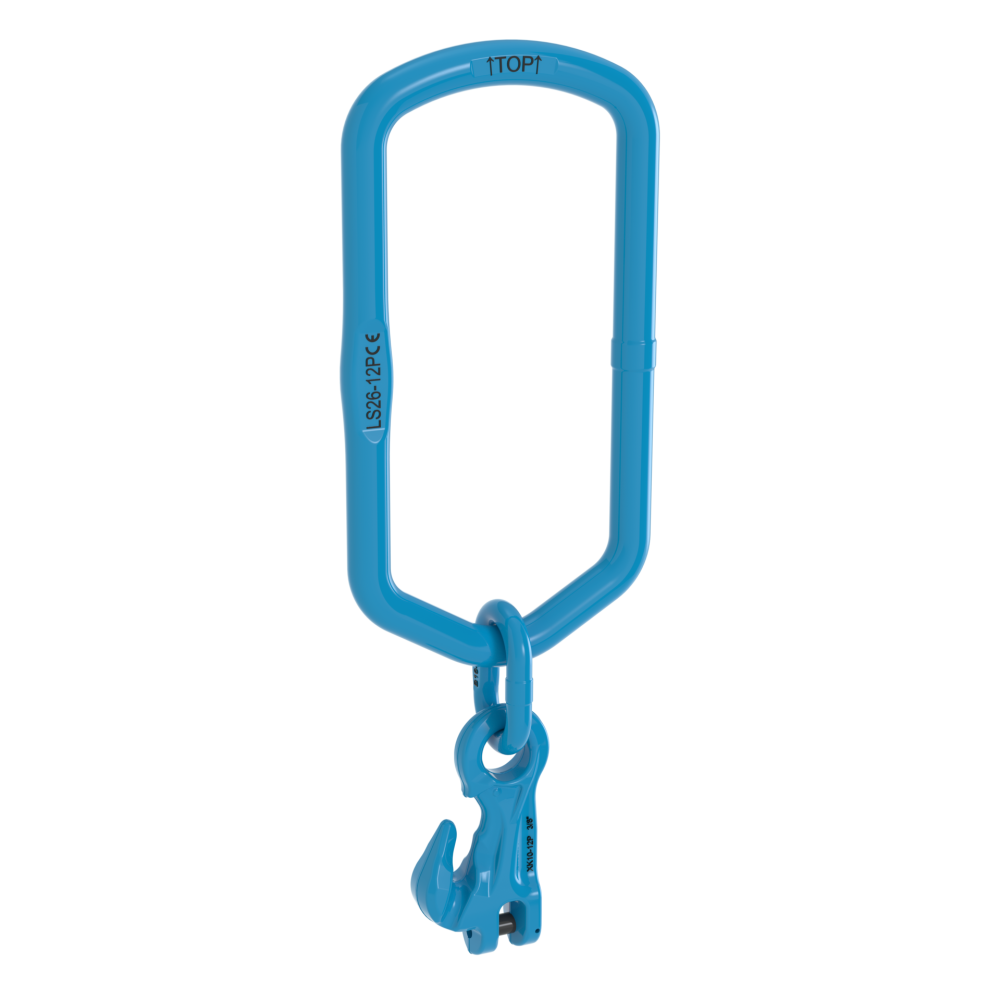

Fotografia przedstawia wykonanie z ogniwem B. Wersja 13 ma połączenie LS 26 + XK 13 bez ogniwa B.
Potrzebujesz doboru zespołu ogniw VLSXK 1 G12 Plus?
Podaj liczbę cięgien, średnicę łańcucha i wymagany DOR.
Zapytaj CECHO o VLSXK 1 G12 Plus →Zadzwoń: +48 33 825 04 84- Opis produktu
Zespół ogniw ze skracaniem pewag VLSXK 1 G12 Plus — najważniejsze informacje
PEWAG WINNERKlasa 12 PlusJedno cięgno
ZAKRES DOR2,36–8,2 tObciążenie osiowe 0°
DOKUMENTACJAEN 1677-4 / -1Z parametrami G12 Plus
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA G12 PLUS
Powiększone ogniwo ze skracaniem jednego cięgna.
VLSXK 1 ma ogniwo LS o wymiarach wewnętrznych t=340 mm i w=155 mm. Wszystkie cztery wykonania są przewidziane do haka pojedynczego do nr 25 DIN 15401 lub podwójnego do nr 32 DIN 15402.
W rozmiarach 7, 8 i 10 hak XK łączy się z LS przez ogniwo przejściowe B. Wykonanie 13 składa się z LS 26 i XK 13 bez ogniwa B, dlatego ma odmienną budowę dolnego połączenia.
DOR pojedynczego cięgna wynosi odpowiednio 2,36 / 3,2 / 5,4 / 8,2 t. Wymiar całkowity e zależy od konfiguracji i nie rośnie równomiernie z rozmiarem łańcucha.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

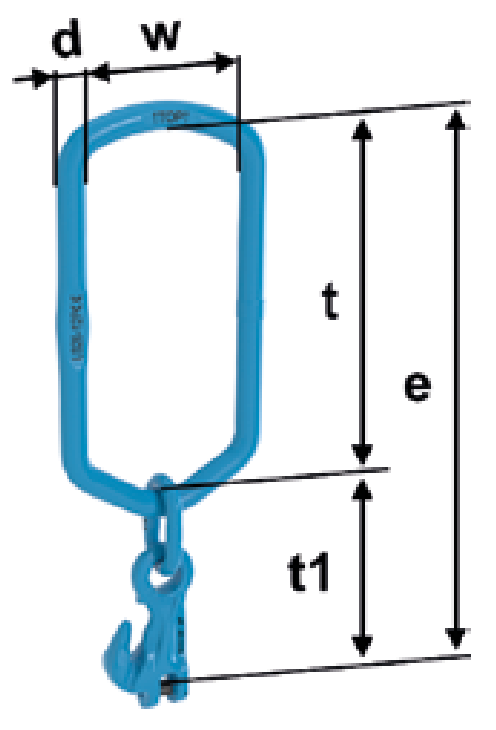

Rysunek wymiarowy i tabela VLSXK 1 G12 Plus
Cztery wykonania do łańcuchów 7, 8, 10 i 13 mm. DOR podano w tonach; oddzielna tabela przedstawia skład oraz dobór do haka dźwignicy.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR 0° [t] | e [mm] | t [mm] | w [mm] | d [mm] | t1 [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| VLSXK 1-7 G12 Plus | 2,36 | 506 | 340 | 155 | 23 | 166 | 4,1 |
| VLSXK 1-8 G12 Plus | 3,2 | 505 | 340 | 155 | 23 | 165 | 4,1 |
| VLSXK 1-10 G12 Plus | 5,4 | 542 | 340 | 155 | 27 | 202 | 6,2 |
| VLSXK 1-13 G12 Plus | 8,2 | 510 | 340 | 155 | 27 | 170 | 7,2 |
DOR w tonach, wymiary w mm, masa w kg/szt. Obciążenie osiowe przy kącie 0°. Źródło: karta producenta pewag VLSXK 1 G12 Plus ↗.
| Typ | Skład zespołu | Maks. hak pojedynczy — DIN 15401 nr | Maks. hak podwójny — DIN 15402 nr | Łańcuch: 1 cięgno [mm] |
|---|---|---|---|---|
| VLSXK 1-7 G12 Plus | LS 22 + B 13 + XK 7 | 25 | 32 | 7 |
| VLSXK 1-8 G12 Plus | LS 22 + B 13 + XK 8 | 25 | 32 | 8 |
| VLSXK 1-10 G12 Plus | LS 26 + B 16 + XK 10 | 25 | 32 | 10 |
| VLSXK 1-13 G12 Plus | LS 26 + XK 13 | 25 | 32 | 13 |
DOBÓR Z DYSTRYBUTOREM
Dobierz VLSXK 1 G12 Plus do podnoszenia.
Pełne oznaczenie modelu, obciążenie i geometria połączenia są podstawą doboru.
Hak dźwignicy
Powiększone ogniwo LS ma prześwit 340 × 155 mm. Sprawdź zgodność z hakiem pojedynczym do nr 25 lub podwójnym do nr 32 odpowiedniej normy DIN.
Skracanie i geometria
Ustal długości robocze i sposób osadzenia ogniw w hakach XK. Po skróceniu sprawdź kąt cięgien, swobodę połączeń i rozkład obciążenia. Nie zmieniaj szczelin przez szlifowanie.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog pewag G12 Plus, s. 23, wskazuje EN 1677-4 i EN 1677-1 z modyfikacjami parametrów dla G12 Plus. Stosuj instrukcję komponentów i właściwą instrukcję układu podnoszenia.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VLSXK 1 G12 Plus i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj zużycie przekrojów, odkształcenia, stan połączeń i oznaczenia. Sprawdź szczeliny haków XK, połączenia z łańcuchem oraz zabezpieczenia przewidziane dla konkretnego modelu. Części dobieraj do pełnego symbolu i rozmiaru; nie stosuj przypadkowych sworzni.
Zobacz zakres serwisu CECHO →PYTANIA O VLSXK 1 G12 Plus
Co sprawdzić przed doborem?
Kto produkuje zespół ogniw ze skracaniem VLSXK 1 G12 Plus?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czym VLSXK 1 różni się od VSXK 1?
Powiększone ogniwo LS ma większy prześwit i jest przeznaczone do większych haków dźwignicy.
Czy VLSXK 1-13 ma ogniwo B?
Nie. Zgodnie z tabelą składa się z LS 26 i XK 13.
Jakie średnice łańcucha obejmuje seria?
Cztery osobne wykonania: 7, 8, 10 i 13 mm.
Jakie informacje przesłać do wyceny?
Prześlij oznaczenie zespołu, średnice i liczbę cięgien, DOR, kąt pracy oraz dane haka dźwignicy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz zespół ogniw ze skracaniem VLSXK 1 G12 Plus z CECHO.
