Strona główna » Produkty » Akcesoria zawiesiowe » Klasa 12 Plus » Powiększony zespół ogniw głównych pewag VLS 1 G12 Plus
Powiększony zespół ogniw głównych pewag VLS 1 G12 Plus
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER G12 PLUS · KLASA 12 PLUS
Powiększony zespół ogniw głównych pewag VLS 1 G12 Plus do podłączenia jednego cięgna do haka dźwignicy. Prześwit 340 × 155 mm umożliwia współpracę z większymi hakami.
3,2–8,2 tDOR zespołu przy 0°3 wykonania w tabeli producenta

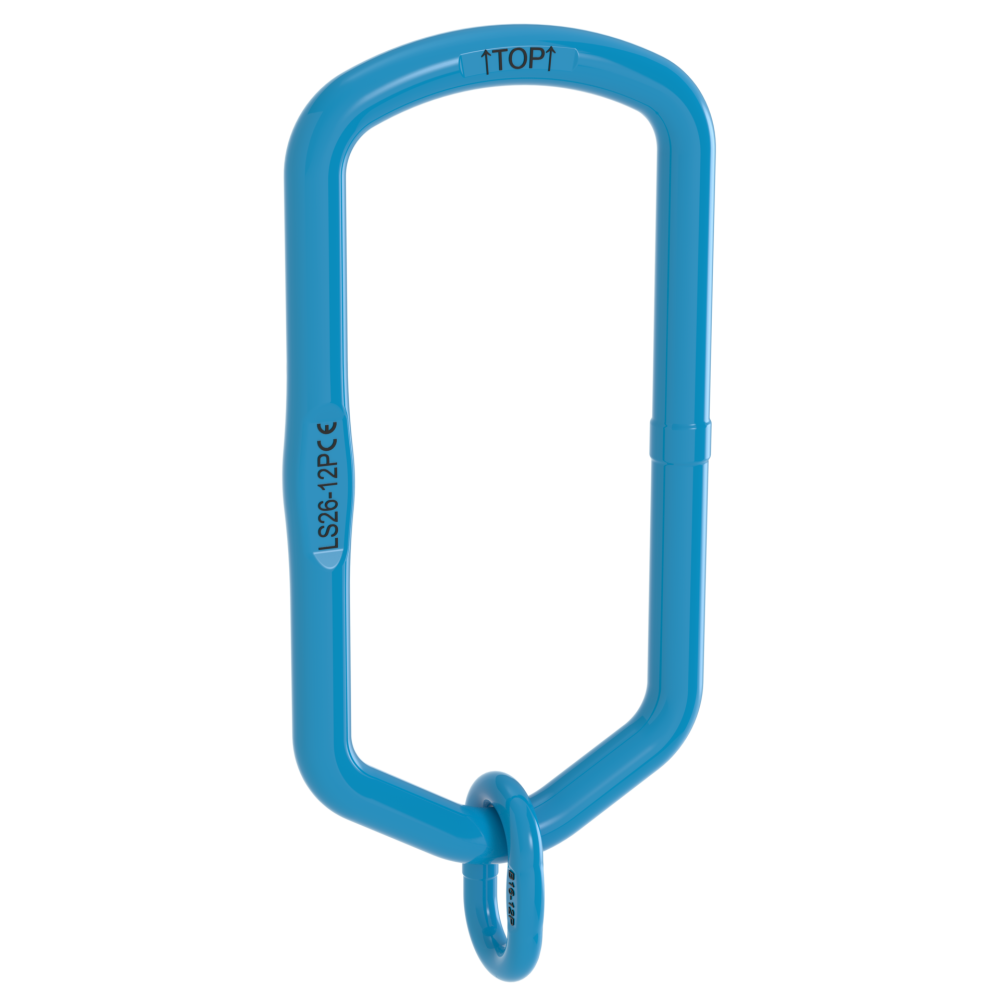

Fotografia przedstawia wykonanie z ogniwem B (7/8 lub 10). Wersja 13 składa się z samego LS 26.
Potrzebujesz doboru zespołu ogniw VLS 1 G12 Plus?
Podaj liczbę i średnicę cięgien, DOR oraz wymiary haka dźwignicy.
Zapytaj CECHO o VLS 1 G12 Plus →Zadzwoń: +48 33 825 04 84- Opis produktu
Zespół ogniw głównych pewag VLS 1 G12 Plus — najważniejsze informacje
PEWAG WINNERKlasa 12 PlusJedno cięgno
ZAKRES DOR3,2–8,2 tObciążenie osiowe 0°
DOKUMENTACJAEN 1677-4Z parametrami G12 Plus
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA G12 PLUS
Jedno cięgno i powiększone ogniwo główne.
VLS 1 jest górnym elementem układu podnoszenia. Łączy powiększone ogniwo LS z ogniwem przejściowym B w wykonaniach 7/8 oraz 10. Wersja VLS 1-13 składa się z samego LS 26 i ma inny układ dolnego połączenia.
Wszystkie trzy wykonania są przewidziane do haka pojedynczego do nr 25 według DIN 15401 albo podwójnego do nr 32 według DIN 15402. Numery te określają wielkość haka, a nie DOR w tonach.
Oznaczenie ↑TOP↑ ułatwia właściwe ułożenie ogniwa. Dobór łańcucha 7 lub 8 mm do wspólnego VLS 1-7/8 nie oznacza jednakowego DOR obu kompletnych układów: o nośności decydują wszystkie użyte elementy.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

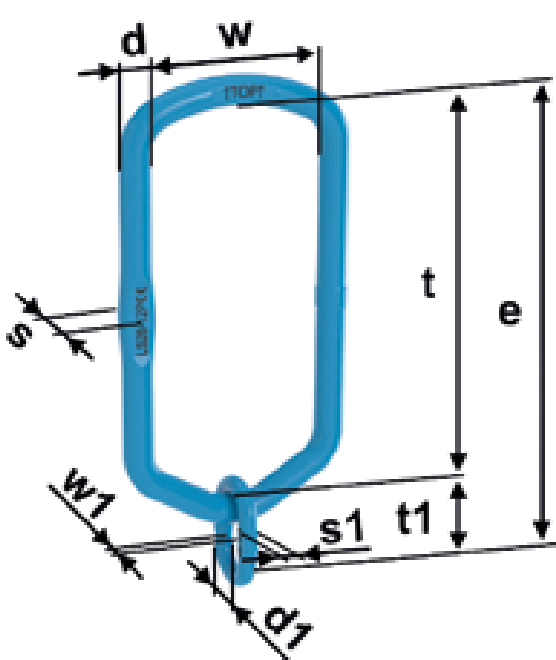

Rysunek wymiarowy i tabela VLS 1 G12 Plus
Aktualne dane 3 wykonań według pewag. Pierwsza tabela łączy DOR i wymiary; druga podaje skład oraz dobór do haka i łańcuchów.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR 0° [t] | e [mm] | t [mm] | w [mm] | d [mm] | s [mm] | t1 [mm] | w1 [mm] | d1 [mm] | s1 [mm] | Masa katalogowa [kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VLS 1-7/8 G12 Plus | 3,2 | 394 | 340 | 155 | 23 | 17 | 54 | 25 | 13 | 10 | 3,3 |
| VLS 1-10 G12 Plus | 5,4 | 410 | 340 | 155 | 27 | 21 | 70 | 34 | 16,5 | 14 | 4,8 |
| VLS 1-13 G12 Plus | 8,2 | 340 | 340 | 155 | 27 | 21 | — | — | — | — | 4,4 |
DOR w tonach; wymiary i średnice łańcuchów w mm. Masa katalogowa według aktualnej karty pewag. DOR całego układu nie może przekraczać nośności żadnego z jego elementów. Źródło: karta producenta pewag VLS 1 G12 Plus ↗.
| Typ | Skład zespołu | Maks. hak pojedynczy — DIN 15401 nr | Maks. hak podwójny — DIN 15402 nr | Łańcuch: 1 cięgno [mm] |
|---|---|---|---|---|
| VLS 1-7/8 G12 Plus | LS 22 + B 13 | 25 | 32 | 7 / 8 |
| VLS 1-10 G12 Plus | LS 26 + B 16 | 25 | 32 | 10 |
| VLS 1-13 G12 Plus | LS 26 | 25 | 32 | 13 |
DOBÓR Z DYSTRYBUTOREM
Dobierz VLS 1 G12 Plus do układu podnoszenia.
Pełne oznaczenie modelu, obciążenie i geometria połączenia są podstawą doboru.
Jedno cięgno
Podaj średnicę łańcucha i DOR całego układu. WLL VLS 1 wynosi 3,2 / 5,4 / 8,2 t, ale nie podwyższa nośności słabszego łańcucha ani zakończenia.
Wariant dolnego połączenia
Dla rozmiarów 7/8 i 10 dobierz połączenie z ogniwem B. Wykonanie 13 sprawdź według rysunku i wymiarów samego LS 26.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog pewag G12 Plus, s. 18, wskazuje EN 1677-4 z modyfikacjami parametrów dla G12 Plus. Stosuj instrukcję komponentów oraz instrukcję właściwego układu podnoszenia. Oznaczenia i konfigurację sprawdź przed użyciem.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VLS 1 G12 Plus i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj odkształcenia, zużycie, stan połączeń i czytelność oznaczeń. Oznaczenie ↑TOP↑ musi odpowiadać prawidłowemu ułożeniu na haku. Nie modyfikuj elementów przez szlifowanie, podgrzewanie ani spawanie naprawcze.
Zobacz zakres serwisu CECHO →PYTANIA O VLS 1 G12 Plus
Co sprawdzić przed doborem?
Kto produkuje zespół ogniw głównych VLS 1 G12 Plus?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy VLS 1-7/8 jest jedną wersją do dwóch średnic?
Tak. Producent przewiduje ten zespół do łańcuchów 7 i 8 mm. DOR całego układu zależy również od wybranego łańcucha.
Czy wszystkie VLS 1 mają dolne ogniwo przejściowe?
Nie. VLS 1-7/8 i VLS 1-10 mają ogniwo B; VLS 1-13 składa się z LS 26.
Co oznacza ↑TOP↑?
Wskazuje górę ogniwa i pomaga prawidłowo założyć je na hak dźwignicy.
Jakie informacje przesłać do wyceny?
Prześlij symbol zespołu, średnice i liczbę cięgien, wymagany DOR, maksymalny kąt pracy oraz dane haka dźwignicy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz zespół ogniw głównych VLS 1 G12 Plus z CECHO.
Prześlij konfigurację i warunki pracy. CECHO pomoże dobrać ogniwa, połączenia i zgodne elementy systemu pewag G12 Plus.
Wyślij zapytanie o VLS 1 G12 Plus →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
