Pierścień KRW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OSPRZĘT KLASY 10

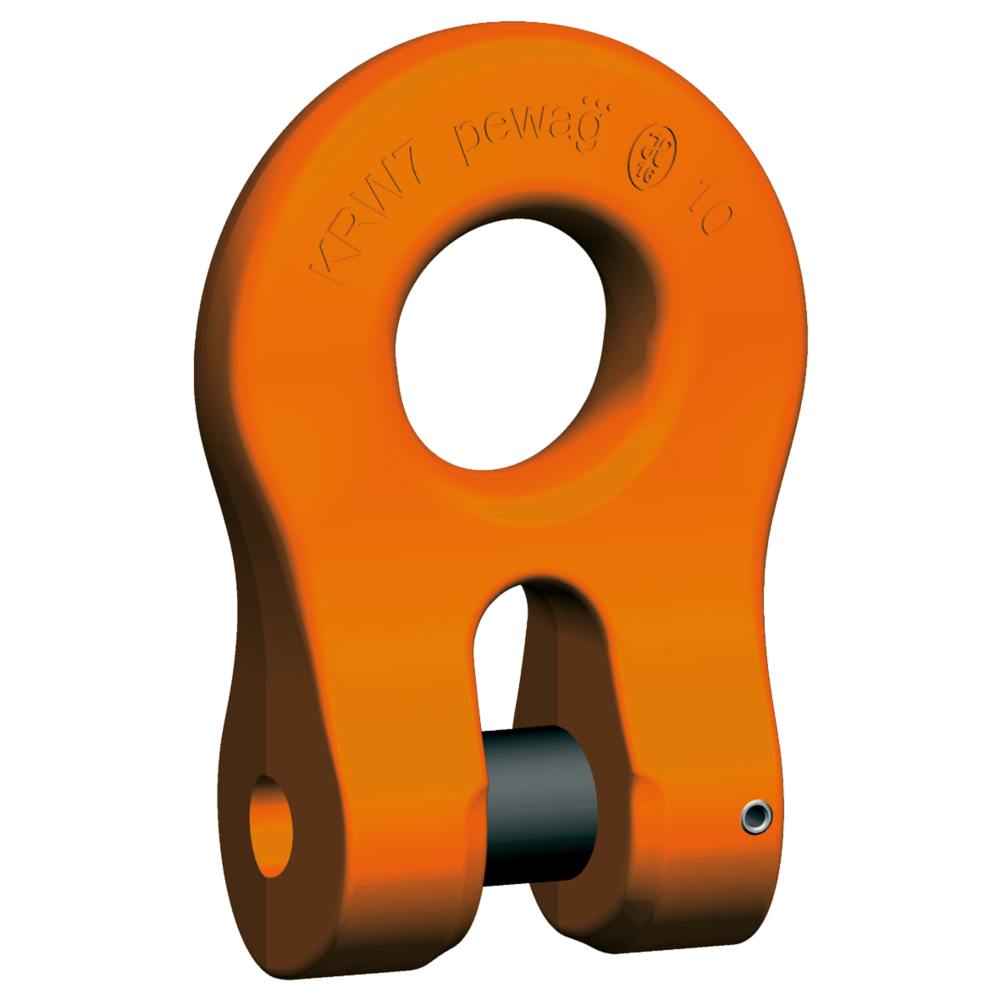

Pierścień KRW pewag winner klasy 10 do połączenia łańcucha z ogniwem zbiorczym. Element systemu widełkowego, stosowany między innymi w zestawach KAGW i KMGW.
1,4–19 tDopuszczalne obciążenie robocze8 wykonań w tabeli producenta

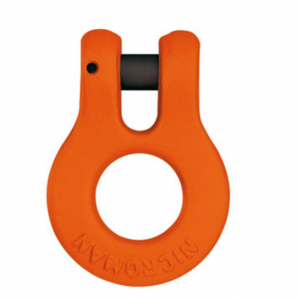

Oryginalna grafika pierścienia KRW udostępniona przez pewag.
Potrzebujesz doboru pierścienia KRW?
Podaj średnicę łańcucha, oznaczenie ogniwa i wymagane DOR.
Zapytaj CECHO o KRW →Zadzwoń: +48 33 825 04 84- Opis produktu
Pierścień pewag KRW — najważniejsze informacje
PEWAG WINNERKlasa 10Pierścień z połączeniem widełkowym
ZASTOSOWANIEZestawy KAGW i KMGWŁączenie łańcucha z ogniwem
DOKUMENTACJAEN 1677-1Wartości mechaniczne klasy 10
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
SYSTEM WIDEŁKOWY · ŁĄCZENIE ŁAŃCUCHA
Łącznik między łańcuchem a ogniwem zbiorczym.
KRW jest pierścieniem łączącym do zawiesi łańcuchowych pewag winner. Połączenie widełkowe służy do montażu łańcucha zgodnej wielkości nominalnej, a ucho łączy pierścień z ogniwem zbiorczym lub innym odpowiednio dobranym osprzętem.
Pierścienie KRW są elementami zestawów ogniw KAGW i KMGW oraz mogą być dobierane do rozwiązań indywidualnych. Podczas pracy obciążenie musi działać wzdłuż pierścienia, który powinien mieć swobodę ustawienia się w kierunku siły.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

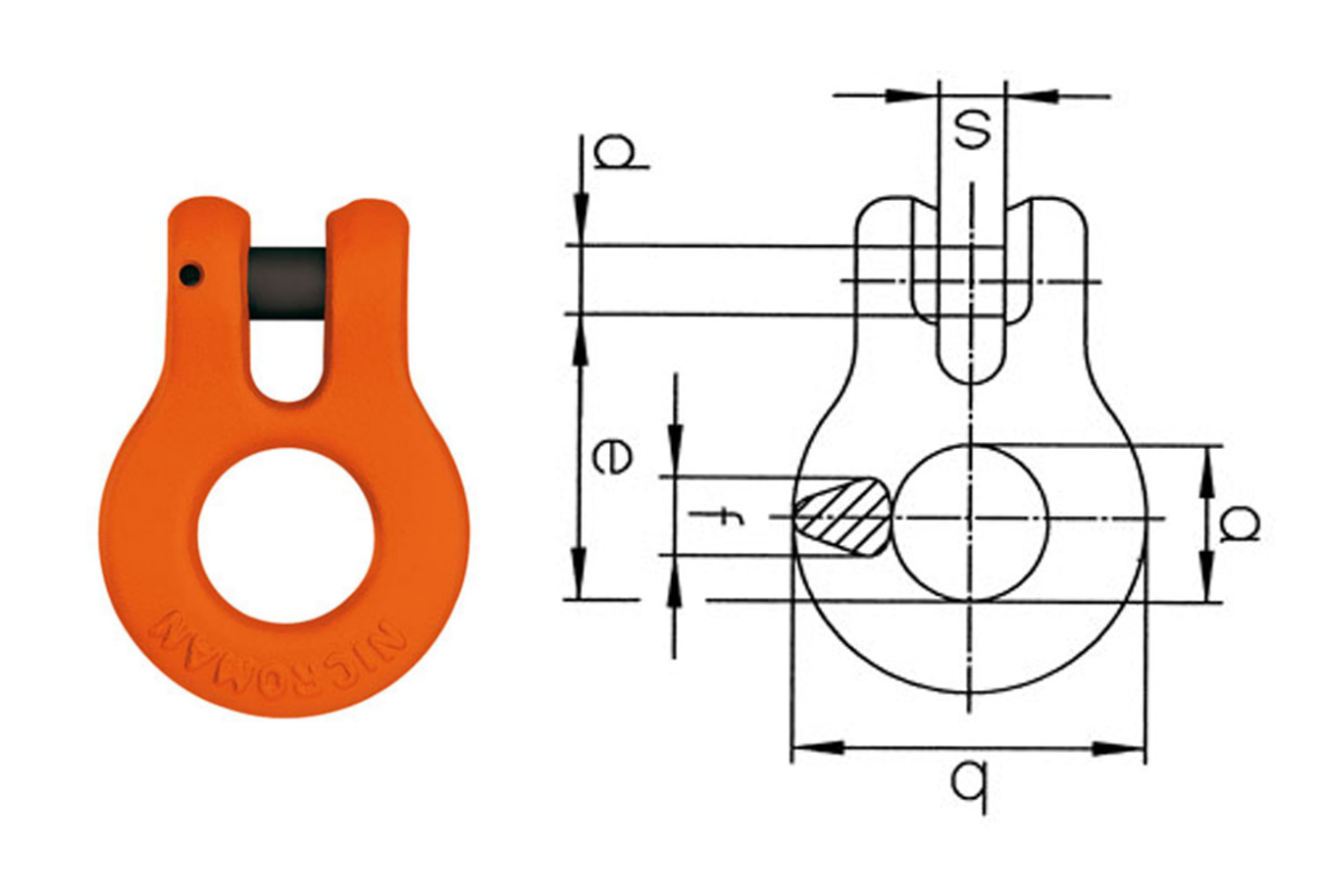

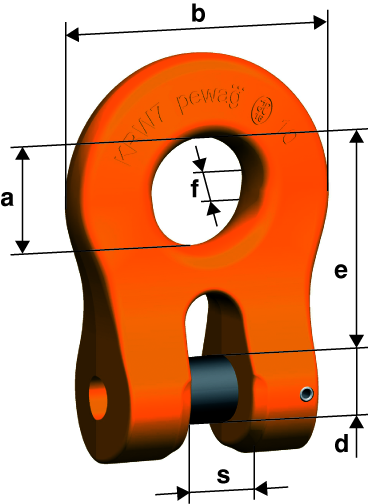

Rysunek wymiarowy i tabela KRW
Porównaj DOR, wymiary ucha oraz połączenia widełkowego. DOR pojedynczego KRW nie jest automatycznie DOR kompletnego zawiesia wielocięgnowego.

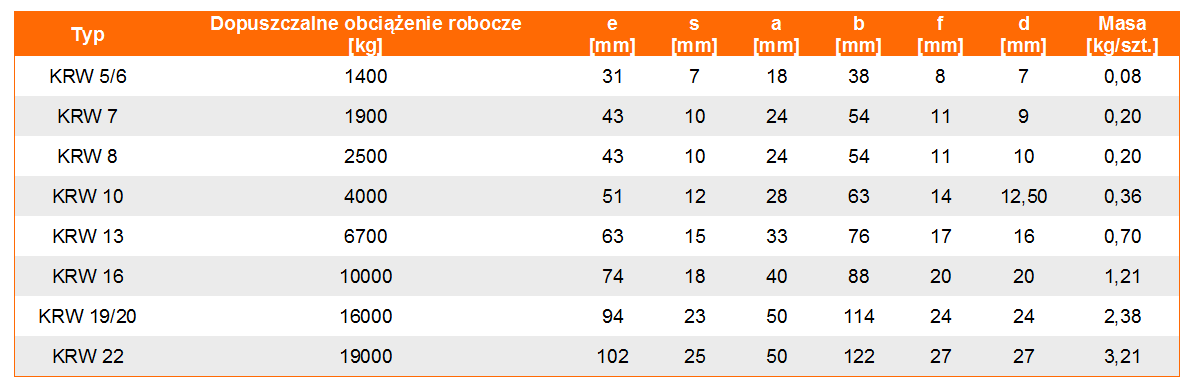

Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | s [mm] | a [mm] | b [mm] | f [mm] | d [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| KRW 5/6 | 1,4 | 31 | 7 | 18 | 38 | 8 | 7,4 | 0,12 |
| KRW 7 | 1,9 | 43 | 10 | 24 | 54 | 11 | 9 | 0,21 |
| KRW 8 | 2,5 | 43 | 10 | 24 | 54 | 11 | 10 | 0,21 |
| KRW 10 | 4 | 52 | 12 | 28 | 63 | 14 | 12,5 | 0,37 |
| KRW 13 | 6,7 | 64 | 15 | 33 | 76 | 17 | 16 | 0,77 |
| KRW 16 | 10 | 75 | 18 | 40 | 88 | 20 | 20 | 1,36 |
| KRW 19/20 | 16 | 94 | 23 | 50 | 114 | 24 | 24 | 2,33 |
| KRW 22 | 19 | 102 | 25 | 50 | 122 | 31 | 27 | 3,95 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag KRW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz KRW do układu zawiesia.
CECHO pomoże dopasować pierścień do łańcucha i ogniwa zbiorczego.
Kierunek obciążenia
Pierścień ma przenosić siłę wzdłuż swojej osi i swobodnie ustawiać się w kierunku obciążenia. Sprawdź ułożenie w ogniwie oraz konfigurację całego zawiesia.
Montaż i kontrola
Montaż wykonuje osoba kompetentna. Zastosuj właściwy sworzeń nośny i kołek zabezpieczający z zestawu KBSW. Przed użyciem skontroluj kompletność zabezpieczenia, zużycie i odkształcenia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
pewag wskazuje wykonanie według EN 1677-1 z wartościami mechanicznymi klasy 10. Instrukcja winner G10 opisuje KRW, wymagane obciążenie wzdłużne, swobodę ustawienia pierścienia oraz identyfikację na podstawie oznaczeń.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta KRW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij oznaczenie KRW oraz zdjęcia ucha, widełek i połączenia sworzniowego. Producent przewiduje zestaw KBSW ze sworzniem nośnym i kołkiem zabezpieczającym. Części dobiera się do konkretnego wykonania; do napraw stosuje się oryginalne części pewag.
Zobacz zakres serwisu CECHO →PYTANIA O KRW
Co sprawdzić przed doborem?
Kto produkuje pierścień KRW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Do czego służy pierścień KRW?
KRW łączy łańcuch pewag zgodnej wielkości nominalnej z ogniwem zbiorczym lub innym właściwie dobranym osprzętem. Jest między innymi elementem zestawów KAGW i KMGW.
Czy DOR pierścienia jest DOR całego zawiesia?
Nie. Udźwig całego zawiesia zależy od jego komponentów, liczby i kątów pracy cięgien oraz warunków podnoszenia. Tabela podaje DOR pojedynczego pierścienia KRW.
Jakie części przewiduje producent?
Zestaw KBSW obejmujący sworzeń nośny oraz kołek zabezpieczający, dopasowany do wykonania. Montaż powierza się osobie kompetentnej.
Jakie informacje przesłać do wyceny?
Podaj średnicę i klasę łańcucha, oznaczenia ogniw oraz konfigurację zawiesia. Dołącz zdjęcia istniejącego połączenia.
