Ogniwo zbiorcze ze skracaniem pewag VMXKW 2
Producent: pewagDystrybucja i dobór: CECHO
PEWAG · KLASA 10
pewag VMXKW 2 to zespół do zawiesi dwucięgnowych klasy 10. Ogniwo główne MW i dwa haki XKW łączą funkcję przyłączenia łańcucha i skracania cięgien.
2–14 tDopuszczalne obciążenie robocze6 wykonań · szczegóły doboru w tabeli

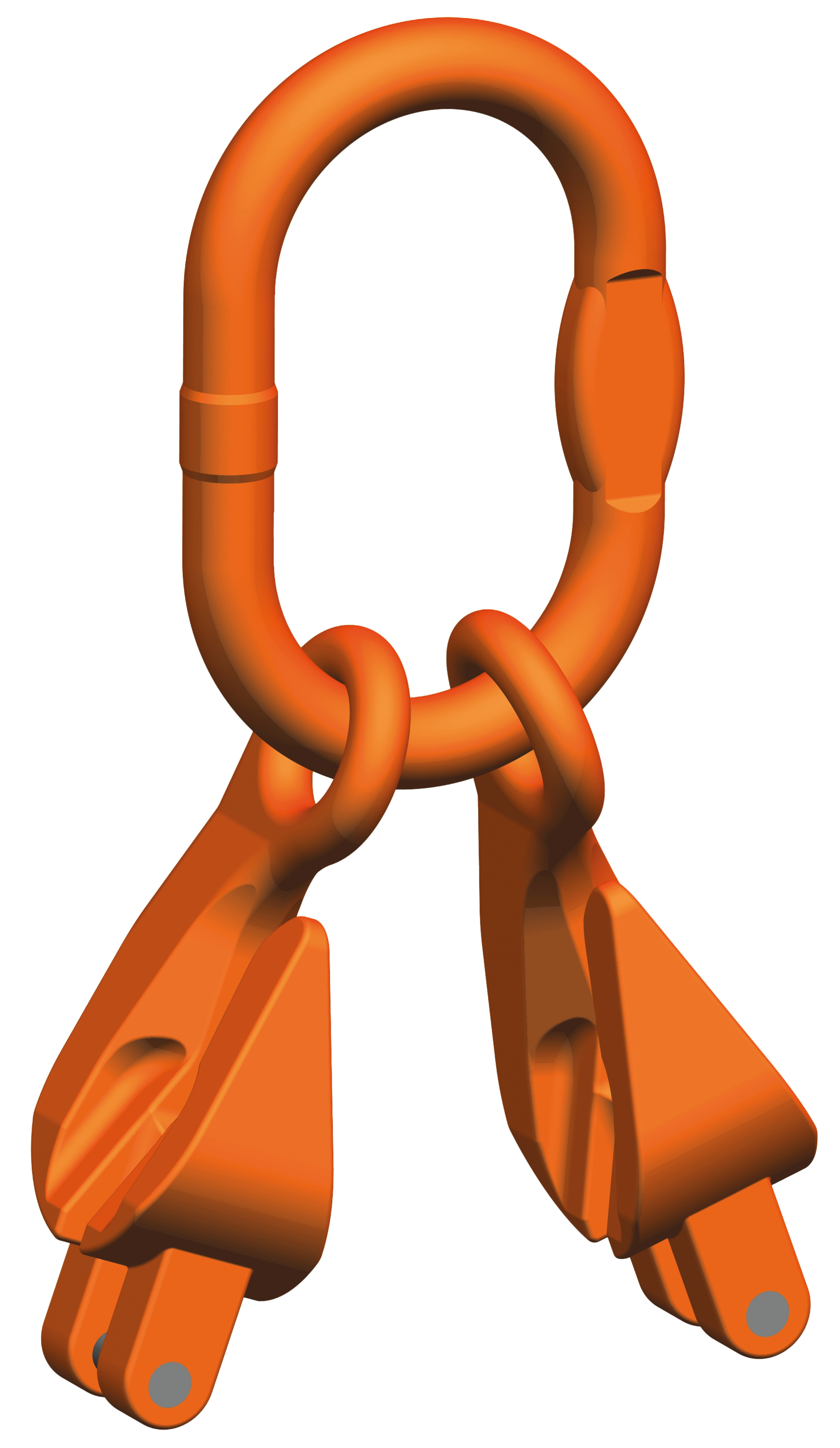

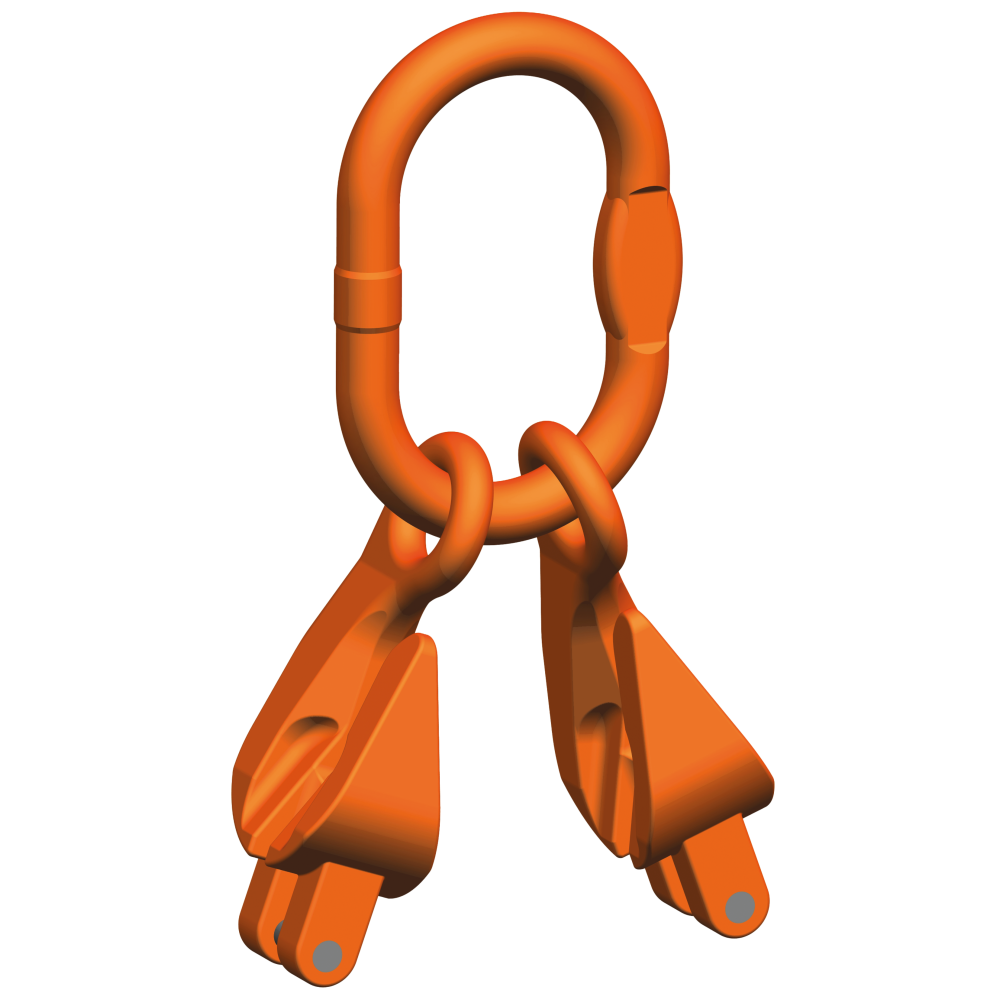

Oryginalne zdjęcie zespołu pewag. Wykonanie dobierz według tabeli.
Potrzebujesz doboru ogniwa ze skracaniem VMXKW 2?
Podaj DOR, typ haka dźwignicy i sposób podnoszenia.
Zapytaj CECHO o VMXKW 2 →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo zbiorcze ze skracaniem pewag VMXKW 2 — najważniejsze informacje
PEWAG WINNERKlasa 10Osprzęt do podnoszenia
ZAKRES DOR2–14 tDla β 0–45°
DOKUMENTACJAEN 818-4Parametry mechaniczne G10
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA PEWAG
Połączenie łańcucha i regulacja długości w jednym zespole.
Łańcuch mocuje się bezpośrednio w połączeniu widełkowym elementu XKW. Hak skracający przejmuje także funkcję elementu łączącego, dzięki czemu dodatkowa złączka między nim a cięgnem nie jest potrzebna.
Ogniwo MW zawiera dwa przyspawane haki skracające XKW. Montaż i demontaż łańcucha wykonuje osoba kompetentna, z zachowaniem instrukcji producenta.
Każdy rozmiar wymaga właściwego łańcucha i sworznia. Zespół jest wykonany według EN 818-4 z parametrami mechanicznymi klasy 10. Nie należy utożsamiać VMXKW z rodziną VXKW wykorzystującą inne ogniwo główne.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

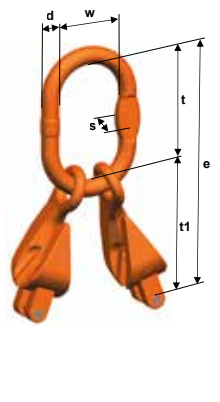

Rysunek wymiarowy i tabela VMXKW 2
Dobierz wykonanie według nośności, geometrii połączenia i warunków pracy. DOR podajemy w tonach.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR β 0–45° [t] | DOR β >45–60° [t] | Łańcuch [mm] | Hak pojedynczy DIN 15401 nr | Hak podwójny DIN 15402 nr |
|---|---|---|---|---|---|
| VMXKW 2-5/6 | 2 | 1,4 | 6 | 4 | 5 |
| VMXKW 2-7 | 2,65 | 1,9 | 7 | 5 | 6 |
| VMXKW 2-8 | 3,55 | 2,5 | 8 | 6 | 8 |
| VMXKW 2-10 | 5,6 | 4 | 10 | 10 | 12 |
| VMXKW 2-13 | 9,5 | 6,7 | 13 | 10 | 12 |
| VMXKW 2-16 | 14 | 10 | 16 | 12 | 16 |
| Typ | e [mm] | d [mm] | t [mm] | w [mm] | s [mm] | t1 [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| VMXKW 2-5/6 | 204 | 14 | 120 | 70 | 10 | 84 | 1,04 |
| VMXKW 2-7 | 262 | 16 | 140 | 80 | 13 | 122 | 1,91 |
| VMXKW 2-8 | 282 | 19 | 160 | 95 | 14 | 122 | 2,35 |
| VMXKW 2-10 | 331 | 23 | 170 | 105 | 17 | 161 | 4,19 |
| VMXKW 2-13 | 393 | 27 | 190 | 110 | 20 | 203 | 8,05 |
| VMXKW 2-16 | 465 | 33 | 230 | 130 | 26 | 235 | 14,38 |
DOR w tonach, masa w kg/szt., wymiary w mm. Numery haków DIN 15401 i DIN 15402 oznaczają wielkość haka, nie udźwig. Kąt β mierzy się względem pionu. Znak „—” oznacza brak podanego wymiaru. Źródło: karta producenta pewag VMXKW 2 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz ogniwo ze skracaniem VMXKW 2.
Prześlij parametry ładunku, wymiary współpracujących elementów i warunki pracy.
Geometria układu
Podaj kąty β, liczbę czynnych cięgien i położenie środka ciężkości. Sprawdź dopasowanie ogniwa do haka.
Skracanie cięgien
Ogniwo łańcucha musi być prawidłowo osadzone w haku skracającym. Regulację wykonuj bez obciążenia; przed podnoszeniem sprawdź wszystkie połączenia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Stosuj instrukcję właściwego zespołu i kompletnego układu podnoszenia. Producent podaje EN 818-4 z parametrami mechanicznymi G10. Katalog pewag winner G10, s. 34 ↗.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VMXKW 2 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj ogniwo główne, haki XKW, sworznie i zabezpieczenia. Części KBSW dobierz do konkretnego oznaczenia. Nie prostuj, nie szlifuj ani nie spawaj uszkodzonego zespołu.
Zobacz zakres serwisu CECHO →PYTANIA O VMXKW 2
Co sprawdzić przed doborem?
Kto produkuje ogniwo ze skracaniem VMXKW 2?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy potrzebna jest dodatkowa złączka?
Nie między XKW a właściwym cięgnem. Łańcuch łączy się bezpośrednio z połączeniem widełkowym XKW.
Czy VMXKW jest tym samym co VXKW?
Nie. VMXKW wykorzystuje powiększone ogniwo MW lub zespół VMW. Różnią się geometria połączenia i dobór do haka dźwignicy.
Jakie części stosuje się do połączenia widełkowego?
Producent wskazuje zestaw KBSW obejmujący sworzeń i zabezpieczenie. Rozmiar należy dopasować do oznaczenia konkretnego zespołu.
Jakie informacje przesłać do wyceny?
Podaj model, wymagany DOR, średnicę oraz liczbę cięgien lub typ haka dźwignicy i warunki pracy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz ogniwo ze skracaniem VMXKW 2 z CECHO.
CECHO pomoże dobrać wykonanie pewag i sprawdzić zgodność z pozostałym osprzętem.
Wyślij zapytanie o VMXKW 2 →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
